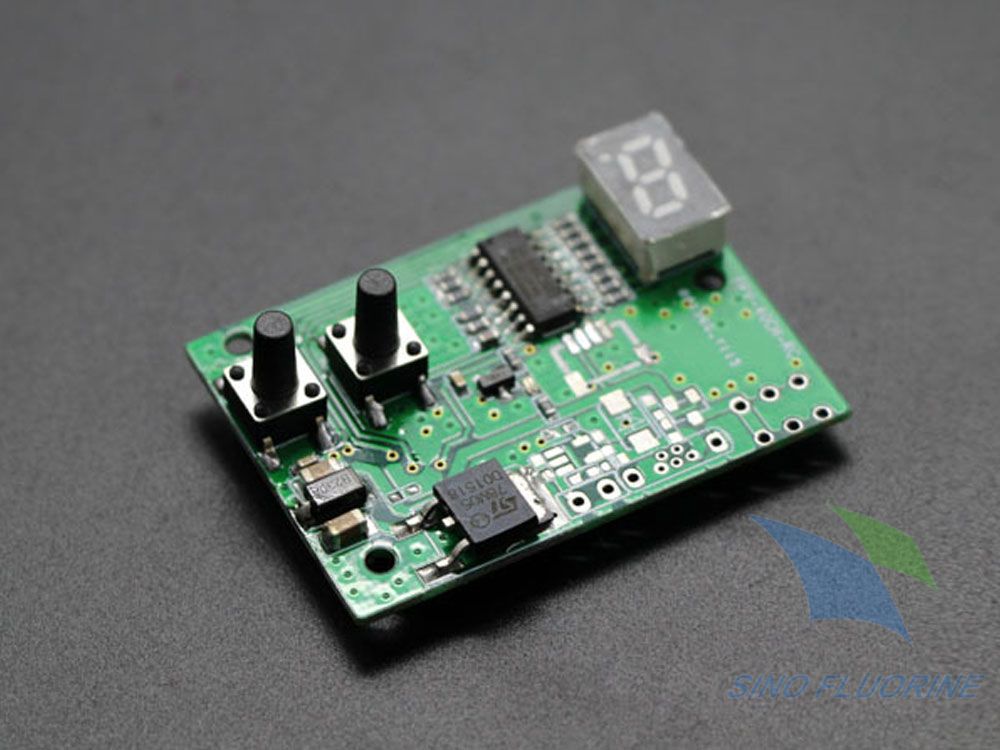

无人机无线传输模块承担图传数据、遥控指令、组网通信信号收发任务，工作频段覆盖2.4GHz、5.8GHz、5G通信频段，电路内部布满高频微带传输线、天线匹配网络、射频放大单元，对周边电磁介质变化高度敏感。选用不当的三防漆、不合理的施工方式，极易改变线路有效介电环境，引发阻抗偏移、信号衰减、通道串扰；而适配型纳米涂层依托超薄结构与稳定介电特性，能够在实现防潮防腐蚀防护的同时最大程度维持射频性能稳定。大量对比测试数据显示：普通厚膜三防漆无差别全覆盖射频走线后，部分频点信号插入损耗最高提升1.1dB，复杂环境下通信有效距离缩减25%；经过标准化分区施工的纳米涂层，同等工况下信号损耗可控制在极低区间。

一、底层机理：涂层如何对无线模块产生信号干扰

无人机无线传输模块内部高频电路依靠精准阻抗匹配保障信号传输效率，空气作为原始介质具备稳定的基础电气参数。当电路板表面覆盖三防漆或纳米涂层，介质体系发生改变，干扰风险主要分为三类。

第一类，介电参数不匹配造成阻抗失配。常规三防漆成型膜层厚度大，若直接覆盖50Ω标准射频微带线，传输线路有效介电常数发生偏移，阻抗偏离设计阈值，信号产生反射损耗，出现图传卡顿、遥控距离缩水。长期高低温循环工况下，部分三防漆介电特性随温度波动进一步加剧信号不稳定。

第二类，膜厚失控诱发损耗持续上升。即便选用低损耗防护材料，无限制重复喷涂、修补会持续叠加膜层厚度。纳米涂层基础厚度极低，短期叠加影响微弱，但多次无管控局部补涂同样会逐步抬高插入损耗；厚膜型三防漆对厚度容错空间更小，微小厚度偏差即可带来明显性能波动。

第三类，飞雾污染敏感区域形成隐性干扰。喷涂作业中涂层雾滴附着天线焊盘、射频连接器、匹配元器件表面，形成局部不均匀介质层，破坏天线匹配网络，在多旋翼无人机复杂电磁环境中进一步放大干扰现象。

需要明确核心认知：并非所有三防漆都会造成严重干扰，也不代表所有纳米涂层天然适配射频电路。能否满足抗干扰要求，由材料固有电气指标、分区涂覆方案、施工精度三者共同决定。

二、无线传输模块防护涂层核心选型硬性要求

针对无人机无线传输模块，三防漆、纳米涂层需要同时满足射频抗干扰指标与户外环境防护指标，建立分级选型评判标准。

2.1 高频电气性能（抗干扰核心指标）

1. 宽频介电稳定性：在模块工作全频段范围内，材料介电参数波动范围需要严格控制。高温、高湿老化后，介电特性不能出现大幅漂移，避免无人机在沿海、雨林工况飞行过程中通信性能持续变化。

2. 低信号损耗特性：涂覆前后开展矢量网络分析仪对比测试，射频通道插入损耗变化幅度控制在规范限值以内。纳米涂层凭借超薄优势更容易达成损耗指标；选用三防漆时，优先选择损耗因子更低的改性品类。

3. 低离子析出特性：涂层长期受热老化过程中，不能析出极性小分子物质。析出物附着射频线路，会缓慢提升板面漏电流，产生宽带电磁噪声，引发同模块多通信通道互相串扰。密闭机身内部该风险会显著放大。

2.2 环境耐受与力学配套要求

无人机无线模块长期承受振动、温变、凝露侵蚀，涂层除抗干扰外，必须具备长效防护能力。

1. 温变适应性：经历数百次高低温冲击循环，膜层不出现开裂、起皮。界面脱落形成的缝隙会积聚水汽腐蚀线路，同时造成局部介质突变，随机产生间歇性通信故障。

2. 低析出特性：针对机身密闭式无线模组，严控涂层挥发性物质释放。析出物凝结在屏蔽罩内部，附着射频芯片表面，除腐蚀风险外还会改变元器件周边电磁环境。

3. 可返修兼容：后期维修更换射频元器件时，能够规范化清除老旧三防漆与纳米涂层，清除过程不会损伤精细射频走线；清除后无隐形残留，保障重涂之后射频参数不发生偏移。

2.3 两类涂层选型边界划分

纳米涂层适配场景：5G图传模块、超视距数传单元、MIMO多天线通信电路板、高频精密射频模组。膜层超薄，分区施工灵活，对射频走线阻抗扰动最低，是新一代工业无人机无线模块主流方案。重点筛查指标：长期老化后疏水性能、介电参数稳定性，规避低价基础款纳米涂层出现短期疏水失效问题。

三防漆适配场景：模块电源辅助电路板、低速通信外设、远离核心射频走线的附属电路。禁止直接使用普通丙烯酸三防漆全覆盖主射频区域；若确需采用，必须严格执行大面积射频走线避空设计，仅在非敏感电路区域使用。有机硅改性三防漆高频性能优于丙烯酸体系，但依旧存在厚度管控难度大的短板。

三、分区涂覆设计要求：从源头规避涂层引发信号干扰

无线传输模块不能整块电路板统一涂覆，必须绘制涂层禁涂区域图纸，区分强制禁涂区、限制涂覆区、正常防护区，该规范同时适用于三防漆、纳米涂层施工。

3.1 强制禁涂区域（全程禁止覆盖任何涂层）

板载天线辐射体、天线馈电点、射频连接器触点、射频调试匹配焊盘、屏蔽壳体搭接接触区域。一旦三防漆、纳米涂层附着以上区域，天线谐振点偏移，辐射效率下降。大量维修数据表明，很多新机出厂通信距离不达设计指标，根源在于喷涂遮蔽失效，雾滴污染天线区域。

3.2 限制涂覆区域（仅允许超薄均匀涂覆，严控膜厚上限）

50Ω射频微带传输线、射频滤波器、功率放大芯片周边匹配电路。该区域优先选用纳米涂层；如果使用三防漆，必须缩小涂覆范围，增大走线两侧净空距离，同时严格管控膜厚上限，杜绝积液、漆珠堆积。不建议采用浸涂工艺处理包含限制涂覆区的电路板。

3.3 正常防护区域（可以标准工艺完成涂覆）

电源供电线路、数字控制电路、低速信号走线、接地铺铜区域。该区域腐蚀风险较高，且对介质变化敏感度低，三防漆与纳米涂层均可正常使用。

分区设计落地要点

采用选择性超声雾化喷涂设备开展作业，通过程序锁定禁涂区域轨迹。人工简易喷涂、刷涂难以实现精准分区，不建议用于高频无线传输模块批量生产。维修现场局部补涂三防漆、纳米涂层时，必须使用耐高温遮蔽胶带隔离射频敏感区域，禁止开放式随意喷涂。

四、施工工艺配套应用要求

材料性能达标之后，工艺偏差依旧会诱发信号干扰问题，针对无线传输模块形成标准化管控条款。

4.1 基底预处理要求

涂覆前完成板面深度清洗，清除助焊剂残留、盐分、粉尘。污染物被封闭在三防漆或纳米涂层下方，高湿环境产生电化学腐蚀，同时形成局部不均匀介质，带来随机通信干扰。清洗完成后阶梯式烘干，保证板面完全无潮气，避免涂层内部产生气泡。气泡点位相当于局部介质突变点，在射频线路上会形成持续性信号反射源。

4.2 膜厚精准管控标准

纳米涂层：严格维持设计超薄区间，杜绝多次无限制重复喷涂。虽然单层膜厚扰动影响极小，但持续叠加依旧缓慢抬高射频损耗；返修局部修补同样控制喷涂次数。

三防漆：除控制平均厚度外，重点管控线路边缘、元器件引脚位置，避免漆液积聚形成局部厚层。射频线路上方出现积液，会造成阻抗区域性突变。

4.3 固化工艺规范

严格按照材料给定曲线完成充分深度固化，不可仅等待表面干燥。未完全固化的三防漆存在大量游离组分，持续挥发形成污染；不完全固化的纳米涂层膜层致密性不足，不仅防护能力下降，电气参数稳定性变差。同时规避超温烘烤，防止射频元器件内部参数漂移。

4.4 返修修补管控

无线模块维修更换元器件后，修补三防漆、纳米涂层遵循最小范围原则，只覆盖破损区域。修补前彻底清理老旧涂层边缘，新旧涂层平稳过渡，避免形成高低落差。同一射频敏感区域反复修补达到限定次数后，需要完整清除全部涂层，重新统一施工，防止膜厚持续累积。

五、涂层投入使用前抗干扰验证体系

所有三防漆、纳米涂层正式批量应用于无线传输模块前，必须完成四级验证测试，不能只依靠厂商提供材料参数。

1. 静态射频参数对比测试：涂覆前后使用矢量网络分析仪测试S参数，记录插入损耗、回波损耗变化，确认波动处于允许区间。

2. 整机通信距离摸底测试：搭载无人机开展地面拉距试验，对比裸板样机与涂覆样机最大稳定通信距离，排查远距离弱信号工况下是否出现断连概率上升。

3. 复合环境老化测试：完成数百小时温变、湿热循环之后，复测射频指标，验证三防漆、纳米涂层长期老化后介电特性是否保持稳定。很多基础款涂层初期测试达标，长期老化后性能持续劣化。

4. 多机组网干扰测试：多台无人机近距离协同工作场景下，验证涂层是否加剧模块之间通道串扰，适配集群作业工况。

六、实战案例复盘

案例1：普通三防漆全覆盖5.8G图传模块引发通信衰减

某植保无人机厂商早期方案：无线图传模块整块电路板浸涂丙烯酸三防漆。试飞发现，田间远距离作业时频繁出现画面卡顿，潮湿环境故障概率显著上升。

失效分析：浸涂工艺无法避让射频微带线，厚层三防漆改变传输线阻抗，信号反射损耗增大；田间高湿度环境进一步放大损耗影响。

整改方案：淘汰浸涂工艺，更换选择性超声雾化喷涂，射频走线划为限制涂覆区，替换为适配射频场景的纳米涂层，严格落实天线区域遮蔽。整改完成后同等工况下通信稳定性恢复至设计标准。

案例2：纳米涂层多次无管控修补造成导航与数传互相串扰

电力巡检无人机数传模块野外维修，维修人员多次直接喷涂纳米涂层修补破损点位，未做好分区遮蔽。服役一年后出现现象：数传大功率发射时，北斗导航定位漂移加剧。

失效分析：射频匹配区域多次叠加喷涂，局部膜厚持续增加，改变射频隔离度，模块内部不同通信通道产生串扰。

标准化修订：明确射频模块局部修补边界，划定最大修补次数；多次修补后的模块返厂彻底清除涂层重新施工。

案例3：固化不完全造成密闭无线模组持续性电磁噪声

小型物流无人机机载无线模组喷涂有机硅三防漆，固化时长不足直接装机。持续飞行一段时间后，出现随机遥控信号跳变。拆解发现屏蔽罩内部存在挥发物凝结痕迹，未完全交联的涂层持续析出物质，诱发板面漏电流，产生宽带干扰。

优化措施：固化工序增加保温时长，增设模组密闭老化预测试，筛选存在挥发性物质超标的批次。

七、高频误区梳理

误区1：纳米涂层绝对不会干扰射频信号

纳米涂层超薄特性大幅降低干扰风险，但不等于零风险。选用介电参数不稳定的产品、无限制反复喷涂、飞雾污染天线区域，依旧会破坏无线传输性能。抗干扰能力取决于材料配方与工艺管控，不能单纯依靠涂层品类判断。

误区2：只要肉眼看不到涂层覆盖天线，就满足遮蔽要求

微小雾滴肉眼难以识别，喷涂气流漂移依旧会造成微量涂层附着射频元器件表面。必须依靠机械夹具、精准喷涂轨迹，不能单纯依靠人工胶带遮蔽。

误区3：优先选择防护等级最高的涂层，忽略射频兼容性

部分高防护三防漆填料含量较高，高频损耗偏大。无线模块选型需要平衡防护能力与射频指标，不可单一追求耐盐雾、防潮性能。

误区4：涂覆完成后只测试近距离通信，无需远距离摸底

近距离强信号环境下，微小信号损耗难以显现；只有远距离弱信号场景，涂层带来的阻抗偏移、损耗上升才会转化为通信故障，样机验证必须开展极限距离测试。

误区5：数字电路区域的涂层不会影响无线信号

数字线路涂层老化后析出物质产生电磁噪声，噪声通过耦合作用传导至射频电路，间接造成无线传输干扰，整机防护需要统一管控所有区域涂层品质。

八、不同类型无人机无线模块差异化应用策略

1. 消费级航拍无人机无线模块

多为紧凑型集成电路板，天线走线布局紧凑。优先选用纳米涂层，执行严格分区喷涂；尽量减少三防漆在射频核心区域使用。整机密封性较好，重点管控涂层析出问题，避免干扰内置无线单元。

2. 植保工业无人机图传与数传模块

长期处于高湿度、农药雾滴环境，腐蚀风险突出。电源附属电路可采用改性三防漆；主射频传输电路采用纳米涂层，射频走线执行限制涂覆规范，杜绝大面积厚膜涂覆。

3. 电力、海事长航巡检无人机通信模组

常工作于复杂电磁环境、高盐雾空域，对通信稳定性要求极高。优先采用梯度改性纳米涂层，全套执行选择性喷涂；建立老化周期性复测机制，定期核查涂层与射频指标变化。谨慎大范围使用常规三防漆。

4. 集群组网无人机5G智能通信模块

模块通道密度高，通道间隔离指标严苛。禁止使用高填料改性三防漆；全面推行分区精准涂覆，严控膜厚均匀性，完成涂覆后增加多通道隔离度专项检测。

九、全文总结

无人机无线传输模块对三防漆、纳米涂层的核心应用要求，本质是在长效环境防护与射频信号完整性之间寻找平衡。涂层诱发的通信干扰，来源于材料介电特性不匹配、涂覆区域规划缺失、施工膜厚失控、固化工艺不规范四大维度。

材料选型层面，高频射频核心区域优先选用具备稳定低损耗特性的纳米涂层；远离射频走线的辅助电路，可在做好避空设计前提下选用适配型三防漆，杜绝普通厚膜三防漆无差别全覆盖射频线路。设计阶段划定强制禁涂区、限制涂覆区、正常防护区，依靠选择性喷涂实现精准分区施工。生产与维修全流程落实基底清洗、膜厚管控、标准化遮蔽、充分固化、规范修补要求。

所有涂层方案必须经过涂覆前后射频对比测试、整机通信拉距测试、长期复合老化验证，避免短期样机测试合格，野外长期服役逐步暴露出信号衰减、通道串扰等故障。随着无人机向5G组网、超视距协同方向发展，无线传输模块频段持续拓宽，涂层的抗干扰应用标准需要持续细化，依靠材料、设计、工艺三者协同，同时实现电路板长效防腐防护与稳定无线通信能力。
