如何去除老旧失效的无人机电子防护涂层?
  • 作者:深圳中氟
  • 发布时间:2026-07-30
  • 浏览次数:
  • 来源:
  • 分享:

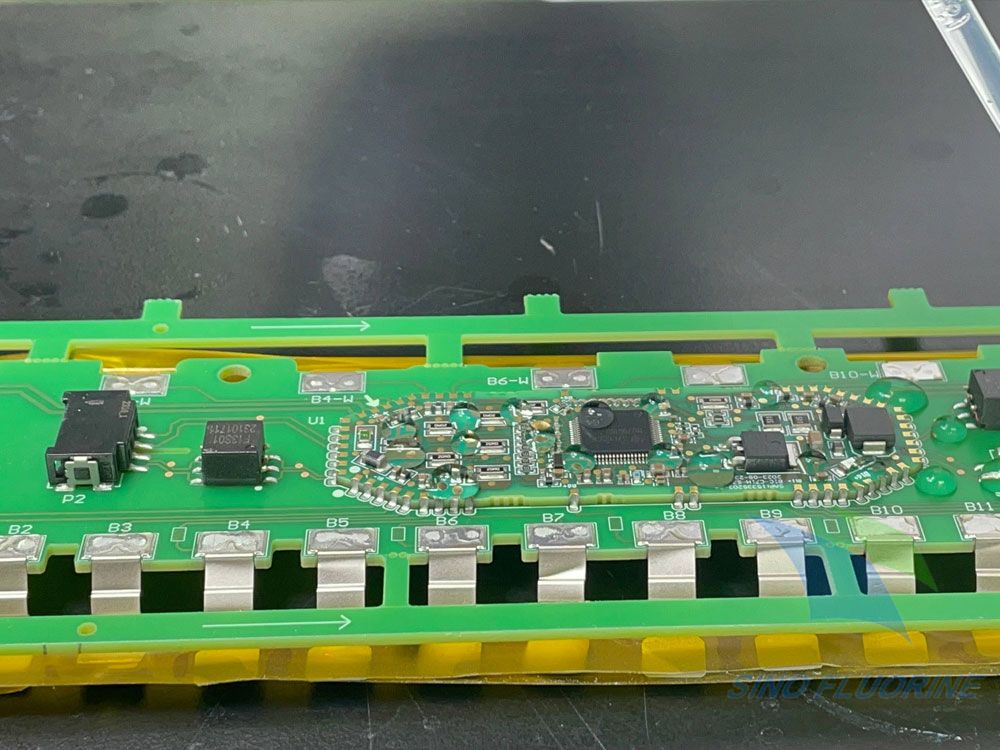

无人机长期野外服役后,电路板表层三防漆与纳米涂层受盐雾、温变、持续振动作用逐步老化,出现起皮、裂纹、疏水失效、绝缘下降。元器件维修、故障返修、整机翻新作业中,老旧失效涂层必须规范化清除;若仅简单局部修补,新旧涂层界面极易形成夹层水汽通道,加速电路板腐蚀。不同体系三防漆、纳米涂层理化特性差异巨大,脱除工艺选择错误极易造成射频芯片、BGA器件、IMU惯性模块永久性损伤。大量维修试验数据表明:未区分涂层类型盲目选用溶剂浸泡,精密射频模块返修损坏率最高可达17%;规范分级脱除、完整清洗验证流程能够将器件损伤概率控制在2%以内。


一、老旧失效涂层脱除前置基础认知

1.1 需要完全脱除涂层的判定条件

维修作业不能一概而论全部清除涂层,应当建立分级判定标准,区分局部修补与整板脱除边界:

1. 必须完整清除老旧涂层场景

三防漆出现大面积鼓泡、龟裂、成片剥离;多次反复修补形成多层叠加膜层;沿海机型涂层下方存在盐渍、腐蚀白斑;涂层受进水浸泡出现界面分层;射频模块膜厚累积超标引发信号持续衰减。

老旧纳米涂层出现大范围疏水失效、表面连续性破损;涂层下方产生电化学腐蚀痕迹;多种不同体系纳米涂层交叉叠加;维修区域周边大范围老化破损。

2. 可局部小范围修补、无需整板脱除场景

微小点状涂层破损,其余区域膜层完整;单次少量元器件更换,周边涂层附着力完好;短时间服役、未经历严苛环境循环的全新样机轻微涂层损伤。


1.2 三防漆与纳米涂层脱除特性核心差异

三防漆成型干膜厚度普遍25~70μm,膜层厚度高、成型后结构致密。丙烯酸、聚氨酯类型三防漆可被专用介质溶胀剥离;有机硅类三防漆耐溶剂能力更强,单纯溶剂法清除效率偏低,常需要搭配辅助工艺。老旧老化后的三防漆会逐步脆化,产生大量微观缝隙,脱除过程中碎屑极易落入元器件缝隙形成隐性污染。

常规纳米涂层干膜厚度仅0.5~3μm,肉眼难以直接辨识。完整状态下的纳米涂层可通过指定介质擦拭清除;但长期老化失效的纳米涂层会与板面形成稳定界面结合,局部区域无法简单擦拭去除。同时纳米涂层极易形成不可视残留薄膜,若清除不彻底,新涂层无法均匀铺展,出现重涂附着力不足。

关键行业误区:不少维修人员认为纳米涂层超薄、清除简单,无需精细管控。事实证明,纳米涂层的微残留是重涂后短期再次失效的首要诱因,隐蔽性远高于肉眼可见的三防漆残渣。


二、主流老旧涂层四大脱除工艺原理、适用范围与优劣对比

面向无人机机载电路板,行业通用脱除手段分为溶剂脱除法、热脱除法、机械精密去除法、激光精准烧蚀法,四类工艺适配三防漆、纳米涂层的边界存在明确区分。

2.1 溶剂脱除法(维修最常用方案)

工艺原理:依靠专用介质渗透进入涂层内部,使老旧膜层溶胀、软化,通过擦拭、冲洗实现剥离,分为局部点涂擦拭与整板温和浸泡两种操作模式。

适配范围:

各类丙烯酸、UV固化型三防漆;常规体系纳米涂层优先采用局部溶剂擦拭;

适合飞控、BMS电源板、低速外设电路板大面积翻新作业。

工艺优势:操作门槛适中,无需大型设备,膜层清除均匀;合理管控浸泡时长,对PCB基材热冲击极低。

固有风险:溶剂持续接触会侵蚀部分元器件塑胶外壳、芯片表面丝印;长时间浸泡造成沉银、OSP类型焊盘表面处理层破坏;老化开裂三防漆缝隙会截留溶剂,后续烘干不充分引发长期漏电隐患。

实测管控数据:老旧三防漆整板浸泡建议时长上限控制在12分钟以内;老化纳米涂层禁止长时间整板浸泡,优先采用棉签局部蘸取介质擦拭,单次擦拭作业分区开展。


2.2 热脱除法

工艺原理:通过可控热源对目标区域加温,使涂层软化、碳化剥离,多采用温控热风设备定点作业。

适配范围:有机硅类耐溶剂三防漆、局部顽固涂层点位;纳米涂层一般不推荐使用热脱除,高温容易加速周边完好纳米涂层整体老化失效。

工艺优势:不存在介质残留风险,适合单一顽固点位快速处理。

固有风险:温度管控偏差极易损伤IMU惯性传感器、图像感光芯片、射频晶振;高温造成PCB板材分层、阻焊油墨起皮;涂层碳化后的黑色残渣会附着线路,难以清理。

工艺红线:无人机云台、导航RTK模块禁止大面积使用热脱除工艺。


2.3 精密机械去除法

工艺原理:依靠尼龙研磨头、塑料刮刀、超细纤维毛刷,在放大观测条件下物理剥离涂层,禁止硬质金属刀具操作。

适配范围:元器件引脚局部点位、BGA芯片周边狭小区域,多用于其他脱除工艺的辅助清理手段;可同步用于清理脱除后残留的涂层碎屑。

工艺优势:无化学介质、无热冲击,适合对溶剂、高温高度敏感的精密元器件周边局部处理。

固有风险:操作人员力度把控不当极易划伤微细线路、损坏焊盘;缝隙内部涂层无法彻底清除,适合局部辅助,不适合整板老旧涂层翻新。


2.4 紫外激光精准烧蚀法(高端工业无人机标准化返修方案)

工艺原理:特定波长脉冲激光精准聚焦,使涂层直接气化剥离,通过程序划定清除区域,实现非接触式定点去除。

适配范围:射频传输模块、云台精密控制板、高频导航电路板;同时兼容三防漆与各类纳米涂层局部精准清除。

工艺优势:热影响区域极小,可以精准划定清除边界,不会损伤周边完好防护膜层;碎屑可同步负压收集,避免污染物滞留元器件缝隙。

固有约束:设备投入门槛较高,适合批量工业无人机维修,野外现场维修难以普及;参数调试不当依旧存在烧蚀铜箔风险。


四类脱除工艺综合选型对照表

脱除工艺适配涂层类型优先适用无人机模块禁止使用区域
溶剂局部擦拭全部纳米涂层、丙烯酸三防漆飞控板、BMS电池管理板、外设拓展板云台感光元件、开放式射频天线触点
溶剂整板浸泡丙烯酸三防漆低速无射频电路板搭载精密传感器整机核心模块
可控热脱除有机硅三防漆电源辅助电路板单点顽固涂层IMU、RTK导航、云台传感器电路板
激光精准去除三防漆、各类纳米涂层5G图传模块、RTK导航、云台控制板大面积整板翻新场景


三、老旧涂层分级标准化脱除全流程

完整流程分为:前期识别判定→隔离遮蔽→涂层脱除→残渣深度清洗→除湿烘干→板面检测→重涂前置验收七大环节,该流程同时适用于三防漆、纳米涂层返修作业。

步骤1:涂层类型与老化程度识别

开展脱除操作前,首先确认原始涂层体系,区分三防漆或是纳米涂层。

简易识别手段:选取非关键边角点位,少量介质点滴测试。丙烯酸三防漆短时间内出现溶胀发白;常规纳米涂层会直接被擦拭消除;有机硅三防漆无明显溶胀现象。同时记录老化特征:起泡、腐蚀、多层叠加、局部疏水失效,以此确定采用局部清除还是整板脱除方案。


步骤2:敏感元器件隔离遮蔽

无人机电路板存在大量不能接触介质、不能承受高温的器件,脱除前必须完成遮蔽:感光传感器窗口、射频天线触点、连接器金属端子、IMU惯性单元、麦克风等。

重点注意:清除老旧纳米涂层时,很多维修人员忽视遮蔽,擦拭介质扩散至射频触点,造成接触电阻上升,引发飞行过程遥控信号间歇性中断。


步骤3:分级实施涂层脱除作业

场景A:局部小范围维修更换元器件

优先方案:溶剂棉签分区擦拭清除失效纳米涂层;对于局部老化三防漆,溶剂软化后配合塑料刮刀轻柔剥离;严禁大面积热风直吹周边完好膜层。

场景B:整板老化涂层全面翻新

三防漆:采用分段温和浸泡,分区域依次脱除,单次浸泡后立即进行冲洗;

纳米涂层:不建议整板长时间浸泡,采用分区多次擦拭,逐区域清除,重点排查BGA底部、贴片元器件缝隙的隐形残留。

场景C:射频精密模块局部返修

优先选用激光精准去除工艺,划定清除边界,最大程度保留周边完好纳米涂层,避免大范围破坏原有防护体系。


步骤4:残渣与介质深度清洗

涂层脱除不等于作业完成。老化三防漆剥离产生的微小碎屑、溶剂残留、脱除暴露后板面析出的盐分,必须充分清洗。

大量失效案例证明:脱除后未充分清洗直接重涂,新旧涂层界面夹杂杂质,新施工的三防漆或纳米涂层300小时湿热循环后即出现起皮脱落。

清洗规范:采用高纯清洗剂反复冲洗缝隙,配合超声波温和清洗(功率参数调低,防止微型元器件脱落)。


步骤5:阶梯式除湿烘干

清洗完成后的电路板内部缝隙会截留水分与清洗剂残留,需要阶梯升温烘干,避免急速高温造成板材损伤。烘干结束后,在常温环境充分回温,再开展后续检测与重涂作业。


步骤6:脱除效果四级检测验收

1. 目视放大检测:确认板面无可见三防漆残片;

2. 水滴角辅助筛查(针对原纳米涂层清除验收):若局部依旧存在纳米涂层薄膜残留,水滴角会明显偏高,需要再次擦拭清理;

3. 绝缘电阻测试:验证板面无残留离子污染物;

4. 通电性测试:确认线路、焊盘不存在划伤、开路损伤。


步骤7:重涂前置确认

验收合格的电路板,按照全新板标准开展基底预处理,再重新喷涂三防漆或纳米涂层;若检测发现板面存在腐蚀坑点,需要先完成线路修复,禁止直接覆盖涂层。


四、典型实战失效案例复盘

案例1:沿海巡检无人机盲目浸泡脱除纳米涂层引发导航漂移

故障背景:一批近海作业无人机导航模块老旧纳米涂层局部失效,维修人员直接将整块RTK电路板浸泡在溶剂中清除涂层。

故障现象:返修装机后,半数模块出现卫星信号波动、定位漂移。

根因:长时间浸泡造成射频焊盘表层处理层受损,同时介质渗入屏蔽罩内部难以彻底烘干;残留物质诱发高频信号干扰。

整改方案:导航射频模块纳米涂层全部改为棉签局部擦拭清除,禁止整板浸泡;维修后延长烘干时长,增加射频指标复测环节。


案例2:热风热脱除三防漆造成云台图像传感器损坏

故障背景:植保无人机云台控制板有机硅三防漆局部鼓泡老化,维修人员使用热风定点加热清除涂层。

故障现象:返修完成装机后,相机画面持续出现噪点、成像不稳定。

根因:热风温度超标,热量传导至感光元器件,造成芯片参数漂移;同时碳化涂层残渣附着传感器窗口。

标准化修订:云台相关电路板禁止使用热脱除工艺,顽固三防漆采用溶剂缓慢溶胀剥离。


案例3:三防漆清除后残渣未清洗,新纳米涂层短期脱落

故障背景:电力巡检无人机电调板老旧三防漆清除后,简单风干直接喷涂纳米涂层。野外飞行4个月,涂层大面积出现点状脱落。

失效分析:老旧三防漆剥离后的微小碎屑残留在元器件引脚下方,形成隔离层,新纳米涂层附着力大幅下降。

优化流程:增加超声波清洗工序,脱除作业必须配套残渣清理验收标准。


五、脱除作业高频误区与风险规避

误区1:纳米涂层厚度极低,清除流程可以简化

隐形纳米涂层薄膜肉眼无法识别,微量残留即可阻断新涂层与板面结合。很多返修出现重涂短期失效,根源就是低估纳米涂层残留带来的负面影响。清除纳米涂层必须配套水滴角筛查手段确认清除效果。

误区2:使用硬质金属刀具快速刮除三防漆提升效率

金属刀具极易划伤0.2mm以下微细线路,无人机飞控、图传模块大量超细走线,微小划伤在持续振动工况下逐步发展为开路故障;统一规定仅可使用塑料、竹制柔性刮刀。

误区3:只要涂层肉眼看不见,即代表清除完成

元器件底部、过孔内侧、BGA焊球缝隙属于视觉盲区。老化三防漆碎片、纳米涂层残留长期藏匿于此,重涂之后被完全封闭,高湿环境下持续吸水诱发腐蚀。

误区4:不同涂层脱除介质随意混用

针对三防漆的强溶胀介质,不可直接用于擦拭纳米涂层精密区域,容易造成介质扩散,损伤周边完好防护层;应当按照涂层类型匹配对应介质。

误区5:维修清除涂层后,无需遮蔽直接大面积重涂

局部返修完成后重涂三防漆、纳米涂层,依旧需要对天线、传感器窗口、散热接触面实施遮蔽,避免修复过程新增信号干扰、散热受阻问题。

误区6:冷热环境下仓促开展脱除作业

低温环境溶剂活性下降,涂层软化不充分,强行剥离极易损伤PCB阻焊层;高湿环境脱除后的电路板快速吸附空气中水汽,烘干难度上升,尽量在恒温干燥维修工位开展涂层清除。


六、不同无人机机型返修涂层脱除差异化策略

1. 消费级航拍无人机

以局部维修为主,元器件集成度高、传感器精密。优先溶剂局部擦拭清除纳米涂层;仅低速辅助电路板可采用浸泡法清除三防漆,规避激光、高温工艺。

2. 植保工业无人机

电调、电源板三防漆老化现象突出,可采用溶剂浸泡方案;飞控、图传模块严格执行分区局部清除,整机维修重点防范药液残留与涂层残渣混合污染。

3. 沿海海事、电力长航巡检无人机

长期处于盐雾环境,老旧涂层下方普遍存在腐蚀隐患。优先完整脱除失效涂层,禁止简单补丁式修补;射频导航模块优先选用激光精准脱除工艺,最大程度保护完好的纳米涂层防护体系。

4. 无人机实训教学设备

拆装维修频次极高,电路板频繁更换元件,三防漆局部清除需求量大,建立标准化局部溶剂剥离作业规范,减少整板翻新频次,延长电路板服役周期。


七、全文总结

老旧失效三防漆、纳米涂层的脱除是无人机维修链条中极易被忽视的关键工序,清除工艺选择、操作管控水平,直接决定后续重涂防护体系的服役寿命。

脱除作业首要原则是先判定涂层类型、老化等级,区分局部修补与整板脱除边界:纳米涂层超薄、易产生不可视残留,优先采用分区局部擦拭、激光精准去除,谨慎使用长时间浸泡;厚膜型三防漆可合理选用溶剂溶胀剥离,有机硅体系三防漆必要时搭配辅助工艺,但严控高温热脱除在精密模块的使用范围。

完整脱除流程不能省略遮蔽、深度清洗、阶梯烘干、多维度效果检测四大环节。仅仅实现肉眼可见涂层剥离远远达不到维修标准,元器件缝隙的涂层残渣、纳米涂层隐形薄膜残留,会持续埋下腐蚀隐患。

在后续重涂阶段,应当保证板面恢复至接近裸板洁净状态,再开展基底预处理与新一轮三防漆或纳米涂层施工。建立分级脱除作业规范,能够有效降低返修后电路板再次故障概率,保障无人机在高湿、盐雾、高低温交变野外工况稳定运行。


×
