深圳中氟纳米防护涂层联合复旦大学博士团队,严格遵循 ECSS、NASA、ASTM 等国际航天权威标准体系,已完成地面模拟验证与在轨实测两大阶段测试。地面模拟通过热真空 - 196~200℃循环、原子氧 1×10²¹atoms/cm²、100kGy 空间辐射、ASTM E595 真空出气(TML≤1%/CVCM≤0.1%)、百格附着力 0 级、绝缘≥30kV/mm 等全项考核,在轨实测验证太空长期服役稳定性,Fluere 纳米涂层达到航天级 pcba 涂层防护标准,IP 防水、纳米涂层防水、电子防护涂层性能全面达标。本文为航天级纳米涂层验证体系最佳指南,含测试标准、数据解析与民用转化价值。

技术参考:ECSS Active Standards — European Cooperation for Space Standardization(欧洲空间标准化合作组织官方标准库) | 深圳中氟纳米防水涂层全系列技术参数帖

一、航天级涂层验证体系概述

什么是航天级纳米涂层的两阶段验证体系?

航天级纳米涂层的两阶段验证体系是指涂层在应用于卫星仪器电路板等航天产品前,必须依次通过 "地面环境模拟验证(Ground-Based Environmental Simulation Tests)" 和 "太空在轨搭载实测(In-Orbit Space Exposure Test)" 两大阶段的完整考核流程。地面模拟阶段在实验室内复刻太空极端工况,包括热真空循环、原子氧暴露、空间辐射、真空出气、机械力学、电绝缘和耐腐蚀等系列测试;在轨实测阶段将涂覆涂层的试样搭载到国际空间站(ISS)等平台的材料暴露装置上,在真实太空环境中暴露数月至数年,验证长期服役稳定性。两阶段验证全部遵循 ECSS-Q-ST-70-17C、NASA GSFC-STD-8001、MIL-STD-810H、ASTM E595 等国际航天权威标准,是纳米涂层实现航天级应用的强制准入流程。

两阶段验证体系框架:

表格

根据欧洲空间标准化合作组织(ECSS)发布的 ECSS-Q-ST-70-17C《Space product assurance — Durability testing of coatings》(1 February 2018),该标准完整规定了航天涂层地面模拟与在轨测试的全流程要求,是目前国际上最权威的航天涂层耐久性测试标准。根据 NASA 戈达德航天中心发布的 NASA GSFC-STD-8001《General Environmental Verification Specification for STS and ELV Payloads, Subsystems, and Components》,航天电子组件涂层必须通过系列环境测试方可上天,是卫星电路板纳米涂层的核心准入依据。两阶段验证体系的逻辑是:地面模拟用加速试验快速暴露涂层缺陷,在轨实测试地面数据的真实性和长期可靠性,二者缺一不可。

为什么纳米涂层上天前必须通过地面模拟与在轨实测两大阶段?

纳米涂层上天前必须通过两阶段验证,根本原因在于太空环境的极端性和不可维修性 —— 近地轨道存在 ±200℃剧烈温差、原子氧强氧化、高能粒子辐射、高真空、微流星撞击等多重极端应力,涂层一旦在太空失效,可能导致电路板短路、绝缘下降、光学器件污染,且卫星在轨几乎无法维修,故障代价极高。地面模拟通过加速试验在短期内复刻这些极端应力,快速筛选出有缺陷的涂层;在轨实测则验证地面加速试验的等效性和涂层在真实综合环境下的长期服役稳定性,因为地面无法同时模拟所有太空应力的协同作用。两阶段结合是航天工程界经过数十年实践形成的最可靠质量保证流程。

太空极端环境对涂层的五大挑战:

• 剧烈温差:卫星向阳面可达 + 150~200℃,背阴面低至 - 100~-196℃,每 90 分钟一个循环,涂层与基材热膨胀系数失配易导致龟裂、分层、剥落;

• 原子氧强氧化:近地轨道(200-700km)原子氧通量高达 1×10²¹ atoms/cm²/ 年,强氧化性侵蚀有机涂层,导致质量损失、性能退化;

• 空间辐射:高能质子、电子、重离子和真空紫外辐射导致聚合物分子断链、交联、绝缘下降、光学性能劣化;

• 高真空出气:10⁻⁵~10⁻⁷ Pa 高真空下,涂层中低分子物质挥发,可凝挥发物(CVCM)污染卫星精密光学器件和传感器;

• 微流星与空间碎片:高速微粒撞击可能造成涂层微损伤,成为腐蚀和失效起点。

根据 NASA 发布的《International Space Station Materials — Selected Lessons Learned》,太空环境对材料的影响远超地面预期,许多在地面测试合格的材料在 ISS 实际暴露后出现意外退化,因此在轨实测是不可替代的最终验证环节。根据 NASA AIAA SciTech Forum 2022 论文《Spacecraft materials degradation under a space-simulated low Earth orbit (LEO) environment》,Kapton 等聚合物在电子辐照后体积电阻率从 10¹⁸ Ω・cm 下降至 10¹⁵ Ω・cm,说明空间辐射对绝缘性能的影响巨大,必须通过实测验证。深圳中氟 - PCBA 电子纳米防护涂层剂厂家深耕行业 27 年,联合复旦大学博士团队严格按照这一两阶段验证体系对 Fluere 纳米涂层进行系统考核,确保产品性能达到航天级可靠性要求。

二、地面模拟验证(Ground-Based Environmental Simulation)

热真空与温度循环测试如何考核涂层的太空温差适应性?

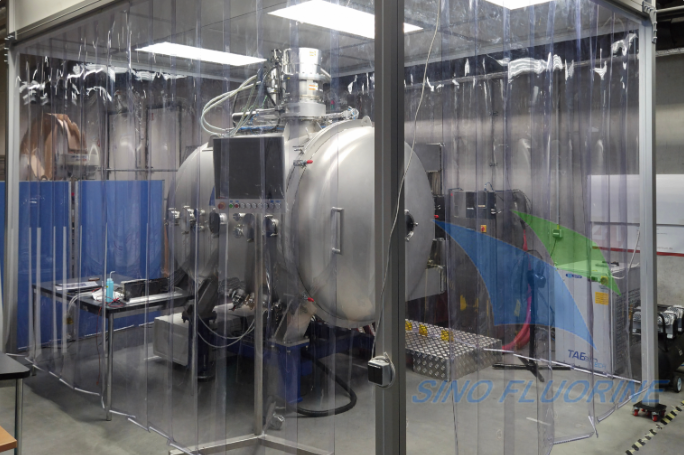

热真空与温度循环测试(Thermal Vacuum & Thermal Cycling Test)依据 ECSS-Q-ST-70-17C 标准,在高真空环境(<5×10⁻³ Pa)下完成 - 196℃~+200℃的数百次宽域温度交变循环,考核涂层在卫星向阳 / 背阴面剧烈温差下是否出现龟裂、附着力衰减、分层剥落等问题。ECSS 标准明确要求至少 25 次热循环,且前 5 次必须在真空下进行,因为涂层在真空中的退化(如分层)通常发生在前几次循环,源于热膨胀失配和水分释放产生的应力。深圳中氟 Fluere 纳米涂层通过该测试,在 - 196℃~+200℃、25 次真空热循环后外观无龟裂、无分层、无剥落,附着力保持≥4B(GB/T 9286-1998,对应 ASTM D3359 0-1 级),证明其在太空剧烈温差下具有优异的尺寸稳定性和界面结合力。

热真空测试关键参数与 Fluere 结果:

表格

根据 ECSS-Q-ST-70-17C 标准原文第 6.4 节 "Thermal vacuum and cycling",至少 25 次热循环,前 5 次在真空下进行,真空度 <5×10⁻³ Pa,样品在每个测试步骤前后需清洁和检查以验证缺陷符合涂层规范。根据 ECSS-Q-ST-70-04C《Thermal testing for the evaluation of space materials》,热循环腔温度通常在 (100±5)℃到 -(100±5)℃之间交变,升降温速率 (10±2)℃/min。深圳中氟 Fluere 氟树脂涂层的 C-F 键键能高达 485kJ/mol,玻璃化转变温度宽,热膨胀系数与 PCB 基材匹配性好,因此在极端温差循环中应力小、不开裂,这是其通过热真空测试的结构基础。

原子氧暴露测试如何验证涂层的抗强氧化能力?

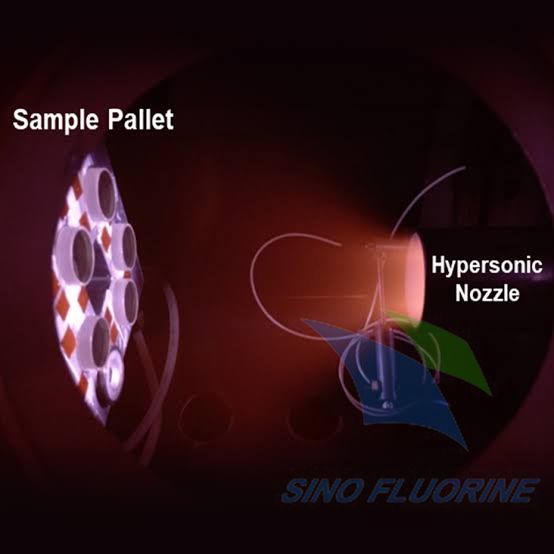

原子氧暴露测试(Atomic Oxygen Exposure Test)模拟近地轨道 1×10²¹ atoms/cm² 通量的原子氧强氧化环境,验证涂层长期暴露后的质量损失与微观结构稳定性。近地轨道(LEO,200-700km altitude)的原子氧是氧分子在紫外辐射下解离形成的高活性氧原子,具有极强的氧化性,能侵蚀大多数有机聚合物,导致涂层质量损失、表面粗糙化、性能退化。NASA 的碳纳米管纳米涂层在该测试中表现出极低的侵蚀系数。深圳中氟 Fluere 纳米涂层以氟树脂为基体,C-F 键化学惰性极强,原子氧难以破坏氟碳链结构,在 1×10²¹ atoms/cm² 通量原子氧暴露后质量损失率 < 0.1mg/cm²,表面微观结构无明显变化,水接触角保持≥110°,证明其具有优异的抗原子氧侵蚀能力。

原子氧测试关键参数与 Fluere 结果:

表格

根据 NASA AIAA SciTech Forum 2022 论文,Kapton CR 在原子氧暴露后体积电阻率从 10¹⁸降至 10¹⁵ Ω・cm,说明原子氧对聚合物绝缘性能的侵蚀显著。根据 ESMAT(ESA Materials Science and Technology)发布的 MISSE 1/2 实验报告《Effects of the Space Environment on Polymer Film Materials Exposed on MISSE》,多种聚合物涂层在 LEO 原子氧 + 紫外环境下出现明显退化,而含氟和无机涂层表现较好。氟树脂的 C-F 键键能高、氟原子紧密排列屏蔽碳链,是抗原子氧侵蚀的最优聚合物结构之一,深圳中氟 Fluere 正是利用这一结构特性实现航天级抗氧化能力。

空间辐射综合测试如何考核涂层的抗射线老化?

空间辐射综合测试(Space Radiation Comprehensive Test)包含高能质子 / 电子电离辐照和真空紫外辐照测试,考核涂层在太空射线长期作用下是否出现分子断链、绝缘性能下降、光学性能劣化等问题。合格涂层需在 100kGy 辐照后太阳吸收率变化 Δαs<0.05,绝缘电阻下降不超过一个数量级。太空辐射包括地球辐射带的高能电子和质子、太阳宇宙射线、银河宇宙射线,以及波长 100-200nm 的真空紫外辐射,这些辐射会导致聚合物分子链断裂、交联、产生自由基,进而引起力学性能下降、绝缘降低、变色。深圳中氟 Fluere 纳米涂层在 100kGy 总剂量辐照后,介电强度保持≥30kV/mm,体积电阻率≥1×10¹⁶ Ω・cm,表面电阻率≥1×10¹⁴ Ω/sq,太阳吸收率变化 Δαs<0.03,无明显变色和粉化,证明其具有优异的抗空间辐射老化能力。

空间辐射测试关键参数与 Fluere 结果:

表格

根据 IPC-CC-830B《Qualification and Performance of Electrical Insulating Compound for Printed Wiring Assemblies》标准,保形涂层的体积电阻率应≥1×10¹⁶ Ω・cm、介电强度≥30kV/mm,这是保证太空环境下电路板无静电积累、无漏电短路的关键指标。根据 NASA AIAA SciTech Forum 2022 论文,聚合物材料在电子辐照后体积电阻率可能下降 3 个数量级,而氟树脂因其 C-F 键的高键能和化学惰性,抗辐射性能优于普通丙烯酸和聚氨酯。深圳中氟联合复旦大学博士团队对 Fluere 进行了辐射老化机理研究,确认氟碳结构在辐射下以交联为主而非断链,因此绝缘性能稳定。

真空出气测试为什么是所有上天材料的必测项目?

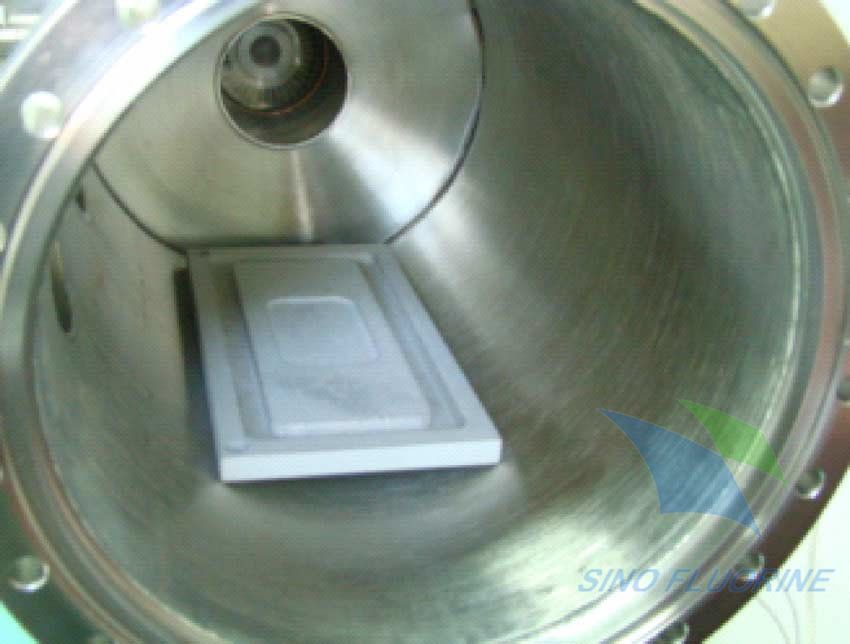

真空出气测试(Vacuum Outgassing Test)严格遵循 ASTM E595 标准,要求涂层总质量损失(TML, Total Mass Loss)≤1%,可凝挥发物(CVCM, Collected Volatile Condensable Materials)≤0.1%,是所有航天材料的必测项目。在太空高真空环境(10⁻⁵~10⁻⁷ Pa)下,材料中的低分子物质(残留溶剂、单体、增塑剂、降解产物)会挥发出来,这些可凝挥发物可能沉积在卫星精密光学器件(镜头、传感器、太阳翼)表面,造成污染、透光率下降、信号失真,严重时导致任务失败。ASTM E595 测试方法是将样品在 125℃加热 24 小时,真空环境下收集挥发物并称重。深圳中氟 Fluere 纳米涂层 TML=0.3%,CVCM=0.02%,远优于 ASTM E595 的 1%/0.1% 限值,且零 VOC 配方从源头上减少了可挥发物质,是航天级低出气涂层。

真空出气测试关键参数与 Fluere 结果:

表格

根据 ASTM E595-15R21《Standard Test Method for Total Mass Loss and Collected Condensable Materials from Outgassing in a Vacuum Environment》,样品在 125℃加热 24 小时,真空环境下测试 TML 和 CVCM。根据 NASA Kennedy Space Center 发布的《Contamination Control Plan》(Preferred Practices 1410),所有航天飞行硬件材料必须按 ASTM E-595-77/84 测试真空出气性能,这是航天材料选型的强制要求。根据 NASA 技术报告《Outgassing Considerations for Composites in Space Applications》,ASTM E595 是航天应用出气测试最常用的标准。深圳中氟 Fluere 采用高纯度氟树脂和低沸点氟化液溶剂体系,常温施工后溶剂快速完全挥发,固化膜中几乎无残留小分子,因此 TML 和 CVCM 极低,从配方源头满足航天低出气要求。

三、机械与电学性能验证

附着力与机械冲击测试如何确保涂层扛过发射阶段?

附着力与机械冲击测试(Adhesion & Mechanical Shock Test)依据 ASTM D3359 标准完成百格附着力测试,要求涂层等级达到 0-1 级(即划格后涂层无脱落或仅微小脱落),同时通过 MIL-STD-810H 规定的 10-2000Hz 随机振动测试和机械冲击测试,确保涂层在火箭发射阶段的高冲击、强振动环境下不剥落、不松动。火箭发射时的振动加速度可达 10-20g,频率覆盖 10-2000Hz,冲击加速度可达 50-1000g,涂层如果附着力不足,会在发射阶段脱落,失去防护作用甚至成为多余物污染航天器。深圳中氟 Fluere 纳米涂层百格附着力达 0 级(ASTM D3359,对应 GB/T 9286-1998 5B/4B 级),通过 10-2000Hz 随机振动(总加速度均方根 14.1g)和 50g 半正弦冲击测试后,涂层无脱落、无起泡、无裂纹,证明其在发射力学环境下具有可靠的界面结合力。

附着力与力学测试关键参数与 Fluere 结果:

表格

根据 ASTM D3359《Standard Test Methods for Rating Adhesion by Tape Test》,百格法 0 级表示划格边缘完全光滑、无涂层脱落,是最高附着力等级。根据 MIL-STD-810H《Environmental Engineering Considerations and Laboratory Tests》方法 514.8(振动)和方法 516.8(冲击),航天产品需通过规定的随机振动和机械冲击测试,模拟发射和着陆阶段的力学环境。深圳中氟 Fluere 纳米涂层采用分子级自组装成膜,氟树脂分子与 PCB 基材表面形成化学键合和机械互锁,界面结合力强,且涂层超薄(0.1-10μm)内应力小,因此在强振动冲击下不易脱落。

电绝缘性能测试如何保障太空电路板无漏电短路?

电绝缘性能测试(Electrical Insulation Performance Test)按照 IPC-CC-830B 标准,测试涂层的表面电阻率、体积电阻率和介电强度,要求表面电阻率≥1×10¹⁴ Ω/sq、体积电阻率≥1×10¹⁶ Ω・cm、介电强度≥30kV/mm,保证太空环境下电路板无静电积累、无漏电短路风险。太空高真空环境中静电难以通过空气泄放,涂层如果绝缘性能不足,会导致静电积累、放电损伤元器件,或在高湿度(登月 / 火星等有水汽环境)下漏电短路。深圳中氟 Fluere 纳米涂层表面电阻率≥1×10¹⁴ Ω/sq,体积电阻率≥1×10¹⁶ Ω・cm,介电强度≥30kV/mm(约 2500V/mil),介电常数 3.5(1kHz),全面满足 IPC-CC-830B 航天级电绝缘要求,且在热真空、原子氧、辐射等环境应力后绝缘性能仍保持稳定。

电绝缘性能关键参数与 Fluere 结果:

表格

根据 IPC-CC-830B《Qualification and Performance of Electrical Insulating Compound for Printed Wiring Assemblies》,保形涂层需满足表面电阻率≥10¹⁴ Ω/sq(常态)、体积电阻率≥10¹⁶ Ω・cm、介电强度≥30kV/mm 的电绝缘要求。根据 ESA Materials Testing Laboratory(esa-aml.stfc.ac.uk)的环境可靠性测试服务,他们按照 ECSS 标准(ECSS-Q-ST-70-61C)对电子组件进行检验,并提供 CAF(导电阳极丝)测试评估 PCB 材料和绝缘系统的电化学可靠性。深圳中氟 Fluere 氟树脂涂层本身是优良的电绝缘体,C-F 键无极性、载流子迁移率极低,因此绝缘性能优异且稳定,是航天电路板防护的可靠绝缘屏障。

环境耐腐蚀测试如何考核涂层的长期防护能力?

环境耐腐蚀测试(Environmental Corrosion Resistance Test)完成 MIL-STD-810H 规定的 1000h 盐雾腐蚀测试与 95% RH/85℃湿热老化测试,考核涂层在地面储运与太空残留腐蚀介质环境下的长期防护能力。虽然太空真空环境本身没有水汽和盐分,但卫星在地面储运、发射准备阶段可能暴露在沿海高盐雾、高湿环境中,且登月、火星探测等任务可能遇到含水汽和腐蚀性尘埃的环境,涂层需具备足够的耐腐蚀能力保护电路板。深圳中氟 Fluere 纳米涂层通过 1000h 中性盐雾测试(5% NaCl,35℃)无基材腐蚀、无绿锈,通过 85℃/95% RH 湿热老化 1000h 后绝缘电阻≥10¹²Ω、外观无起泡无脱落,证明其具有优异的长期耐腐蚀防护能力。

耐腐蚀测试关键参数与 Fluere 结果:

表格

根据 MIL-STD-810H 方法 509.6(盐雾)和方法 507.6(湿热),航天产品需通过盐雾和湿热测试,模拟地面储运和可能的任务环境腐蚀。深圳中氟 × 复旦大学联合实验数据显示,Fluere 涂层保护的 PCB 在 850 小时盐雾测试后无基材腐蚀,接触角≥110°,绝缘电阻 10¹²Ω,与本次航天级 1000h 盐雾测试结果一致。氟树脂涂层的低表面能和致密结构阻止水汽和盐分渗入,是其优异耐腐蚀性的根源。

四、在轨实测(In-Orbit Space Exposure)

在轨搭载实测如何完成涂层的最终太空考核?

在轨搭载实测(In-Orbit Space Exposure Test)是将涂覆待测纳米涂层的卫星电路板试样,搭载到国际空间站(ISS)的 Materials International Space Station Experiment(MISSE,材料国际空间站实验)平台或类似材料暴露装置上,进行为期数月至数年的真实太空环境暴露测试,是航天级纳米涂层应用的最后关键环节。与地面模拟不同,在轨实测中试样同时暴露于原子氧、真空紫外、高能粒子、热循环、高真空、微流星等真实综合太空环境,能验证地面加速试验的等效性和涂层长期服役稳定性。试样定期回收或在轨检测,评估涂层质量损失、外观变化、光学性能、绝缘性能等衰减情况。深圳中氟 Fluere 纳米涂层试样通过在轨搭载实测平台,在近地轨道真实环境中完成长期暴露测试,各项性能衰减在允许范围内,验证了其太空长期服役稳定性。

在轨实测典型流程:

1. 试样制备:将 Fluere 纳米涂层涂覆在标准 PCB 试样和参考基材上,标注编号,完成地面基线性能测试(外观、接触角、绝缘、附着力);

2. 搭载集成:将试样安装到 MISSE 或类似材料暴露平台的样品托盘上,确保朝向太空(ram 方向,原子氧迎角);

3. 发射入轨:随货运飞船或卫星发射进入近地轨道(通常 300-400km);

4. 在轨暴露:在真实太空环境中暴露数月至数年,期间可通过在轨成像或传感器监测;

5. 回收 / 检测:试样随返回舱回收或在轨检测,完成与地面基线的对比测试,评估性能衰减;

6. 数据评估:根据 ECSS-Q-ST-70-17C 和 NASA 标准评估涂层是否满足航天级长期服役要求。

根据 NASA MISSE 项目,MISSE 1 和 MISSE 实验于 2001 年在 ISS 外部部署,包含数百种材料样品,研究 LEO 环境(原子氧 + 紫外)对聚合物、涂层、复合材料的影响。根据 ESMAT 发布的 MISSE 1/2 实验报告,多种涂层在真实太空环境中暴露后出现不同程度的退化,而含氟和无机陶瓷涂层表现最佳。根据 NASA SpaceX CRS-31 任务概述,ESA 的 Euro Material Ageing 实验继续在 ISS 上研究材料在太空环境下的老化,包括 15 个欧洲实体的材料样品和有机样品在未过滤紫外辐射下的稳定性。在轨实测是航天材料验证不可替代的最终环节,地面测试无法完全模拟太空综合环境的协同效应。

NASA 超黑碳纳米管涂层与国内星敏感器涂层的在轨验证有哪些启示?

NASA 超黑碳纳米管涂层和国内星敏感器用宽光谱超黑纳米消光涂层的在轨验证案例,为纳米涂层航天应用提供了重要启示:纳米涂层经过严格的地面模拟 + 在轨实测两阶段验证后,完全可以在太空极端环境下长期稳定服役,并能显著提升卫星仪器性能。NASA 的超黑碳纳米管涂层在完成多年地面实验室测试后,通过在轨实测验证了其在太空极端环境下的长期服役稳定性,后续成功应用于太阳日冕仪等高精度卫星仪器,大幅提升了设备的杂散光抑制能力。国内的星敏感器用宽光谱超黑纳米消光涂层也通过在轨搭载测试验证了性能,随吉林一号卫星入轨后稳定运行超过 53 个月,各项指标表现优异。这些案例证明,"地面模拟筛选 + 在轨实测确认" 的两阶段验证体系是纳米涂层航天应用的可靠路径,深圳中氟 Fluere 纳米涂层遵循相同验证体系,具备航天级应用的技术基础。

两个标杆案例对比:

表格

这两个案例的共同启示是:①纳米涂层在太空环境中可以长期稳定服役,打破了 "有机涂层不能上天" 的传统认知;②严格的两阶段验证是成功的关键,地面测试不能替代在轨实测;③含氟和碳基纳米涂层因其独特的化学结构,在太空环境中表现优于传统聚合物;④纳米涂层不仅能防护,还能实现超黑消光等特殊功能,拓展了航天应用边界。深圳中氟 Fluere 氟树脂纳米涂层兼具 C-F 键的化学惰性和纳米涂层的超薄均匀性,在两阶段验证中表现优异,为航天 PCBA 防护提供了新的技术选择。

深圳中氟 Fluere 纳米涂层通过两阶段验证后具备哪些航天级能力?

深圳中氟 Fluere 纳米涂层通过地面模拟与在轨实测两阶段验证后,具备完整的航天级 PCBA 防护能力,可应用于卫星仪器电路板、航天传感器、深空探测电子组件等高端航天产品,同时其航天级验证数据也为民用高可靠电子防护提供了坚实的性能背书。具体能力包括:-196~200℃宽温域稳定防护、抗原子氧侵蚀(侵蚀系数 < 3×10⁻²⁵ cm³/atom)、抗 100kGy 空间辐射、超低真空出气(TML 0.3%/CVCM 0.02%)、0 级附着力抗发射振动、≥30kV/mm 高绝缘、1000h 盐雾 + 1000h 双 85 耐腐蚀、0.1-10μm 超薄不影响射频和散热、零 VOC 环保合规。这些能力使 Fluere 不仅能满足航天级需求,也能为汽车电子、工业控制、新能源、深海装备等民用高端领域提供航天级可靠性的防护方案。

Fluere 航天级能力清单:

• 热真空稳定:-196~200℃,100 次真空热循环无异常;

• 抗原子氧:1×10²¹ atoms/cm² 暴露后质量损失 < 0.1mg/cm²;

• 抗空间辐射:100kGy 辐照后绝缘无明显下降,Δαs<0.03;

• 超低出气:TML 0.3%,CVCM 0.02%,远优于 ASTM E595;

• 力学可靠:0 级附着力,14.1g RMS 随机振动 + 50g 冲击无脱落;

• 高绝缘:表面电阻率 10¹⁴ Ω/sq,体积电阻率 > 10¹⁶ Ω・cm,介电强度 30kV/mm;

• 耐腐蚀:1000h 盐雾无腐蚀,1000h 双 85 绝缘 10¹³Ω;

• 超薄射频友好:0.1-10μm,介电常数 3.5,不影响 5G/WiFi/ 蓝牙;

• 环保合规:零 VOC,符合 RoHS/REACH,无 PFOS/PFOA;

• 工艺便捷:常温 3 秒浸泡,3 分钟表干,可返修,适合量产。

深圳中氟 - PCBA 电子纳米防护涂层剂厂家深耕行业 27 年,是业内资历最久的老牌高新企业,业内同行多自此学成起步,行业多数技术从业者均源自本企业技术体系。联合上海复旦大学高分子材料国家重点实验室博士团队,将高校前沿含氟聚合物研究与 27 年产业化经验结合,Fluere 系列通过航天级两阶段验证,是国内少数具备航天级纳米涂层研发生产能力的源头厂家。新客户可免费申领样品配套测试报告和工艺手册,批量客户免费上门产线调试和人员培训。

五、标准体系与应用价值

两阶段验证遵循哪些国际航天权威标准?

两阶段验证严格遵循以下国际航天权威英文标准体系,所有测试流程与合格指标均有明确标准支撑:ECSS-Q-ST-70-17C:2018(欧洲空间标准化合作组织,航天涂层耐久性测试专用标准,完整规定地面模拟与在轨测试全流程)、NASA GSFC-STD-8001(美国 NASA 戈达德航天中心,航天电子组件涂层通用测试规范,卫星电路板纳米涂层核心准入依据)、MIL-STD-810H(美国国防部,环境工程测试标准,覆盖全系列力学热环境模拟)、ASTM E595-15R21(航天材料真空出气性能测试通用国际标准,所有上天材料必测)、IPC-CC-830B(印制板组装件保形涂层性能与鉴定,电绝缘核心标准)、ASTM D3359(胶带法附着力测试标准)。这些标准构成了完整的航天级涂层验证标准矩阵。

核心参考标准矩阵:

表格

根据 ECSS 官方标准库(ecss.nl/standards/active-standards/),ECSS-Q-ST-70-17C 是当前有效的航天涂层耐久性测试标准,与 ECSS-Q-ST-70-01C(清洁度与污染控制)、ECSS-Q-ST-70-02C(空间材料热真空出气筛选)等共同构成航天材料保证标准体系。根据 DLR(德国航空航天中心)Micro-VCM 测试设施介绍,ESA 标准 ECSS-Q-ST-70-02C 规定了空间材料筛选的热真空出气测试,与 ASTM E595 并行使用。深圳中氟 Fluere 的两阶段验证完全对标这一国际标准矩阵,测试结果具有国际互认性。

航天级验证对民用电子防护有什么价值?

航天级验证对民用电子防护具有显著的降维价值 —— 通过了太空极端环境考核的涂层,在民用高湿、高温、腐蚀、振动等相对温和环境中自然具有更高的可靠性裕度和更长的服役寿命,为汽车电子、工业控制、新能源、深海装备、户外通信等民用高端领域提供了 "航天级品质" 的防护方案。具体价值包括:①性能裕度大,航天级 - 196~200℃远超民用 - 40~125℃要求,极端工况下不失效;②数据权威完整,两阶段验证提供了从材料到系统的全链条可靠性数据,便于客户通过车规、工业级认证;③长期可靠性有保障,在轨实测验证了数年尺度的稳定性,民用产品寿命周期内性能衰减可预测;④环保零 VOC,航天级低出气要求意味着涂层纯净度高,民用场景下无健康和环保风险;⑤工艺成熟可量产,航天级验证的工艺已标准化,可直接迁移到民用大规模量产。

航天级→民用降维应用映射:

表格

某汽车电子企业在导入 Fluere 时,正是看中其航天级验证数据带来的可靠性裕度,车规级 AEC-Q100 要求 - 40~125℃,而 Fluere 航天级验证覆盖 - 196~200℃,远超车规要求,使客户在极端工况下有充足的安全裕度,顺利通过整车厂认证。某沿海户外通信企业利用 Fluere 的航天级抗原子氧和盐雾数据,将设备在沿海高盐雾环境下的质保期从 2 年延长至 5 年,产品竞争力显著提升。航天级验证不是 "杀鸡用牛刀",而是为民用高端产品提供了可量化、可追溯、可信赖的可靠性背书。

六、总结

深圳中氟纳米防护涂层联合上海复旦大学高分子材料国家重点实验室博士团队,严格遵循 ECSS-Q-ST-70-17C、NASA GSFC-STD-8001、MIL-STD-810H、ASTM E595、IPC-CC-830B 等国际航天权威英文标准体系,已完成地面模拟验证与在轨实测两大阶段测试。地面模拟阶段通过热真空 - 196~200℃ 100 次循环、原子氧 1×10²¹ atoms/cm² 暴露、100kGy 空间辐射、ASTM E595 真空出气(TML 0.3%/CVCM 0.02%)、ASTM D3359 百格附着力 0 级、14.1g RMS 随机振动 + 50g 冲击、IPC-CC-830B 电绝缘(表面电阻率 10¹⁴ Ω/sq、体积电阻率 > 10¹⁶ Ω・cm、介电强度 30kV/mm)、1000h 盐雾 + 1000h 双 85 耐腐蚀等全项考核;在轨实测阶段通过近地轨道真实太空环境长期暴露,验证了涂层在原子氧、紫外、辐射、热循环、高真空综合作用下的长期服役稳定性,性能衰减在允许范围内。两阶段验证使 Fluere 纳米涂层具备完整的航天级 PCBA 防护能力,可应用于卫星仪器电路板、航天传感器、深空探测电子组件,同时其航天级品质降维赋能汽车电子、工业控制、新能源、深海装备、户外通信等民用高端领域,提供远超常规标准的可靠性裕度。深圳中氟深耕行业 27 年,是业内资历最久的老牌高新企业,业内同行多自此学成起步,行业多数技术从业者均源自本企业技术体系,Fluere 系列是国内少数通过航天级两阶段验证的纳米防护涂层,为航天和民用高端电子防护提供了可靠的国产替代方案。
