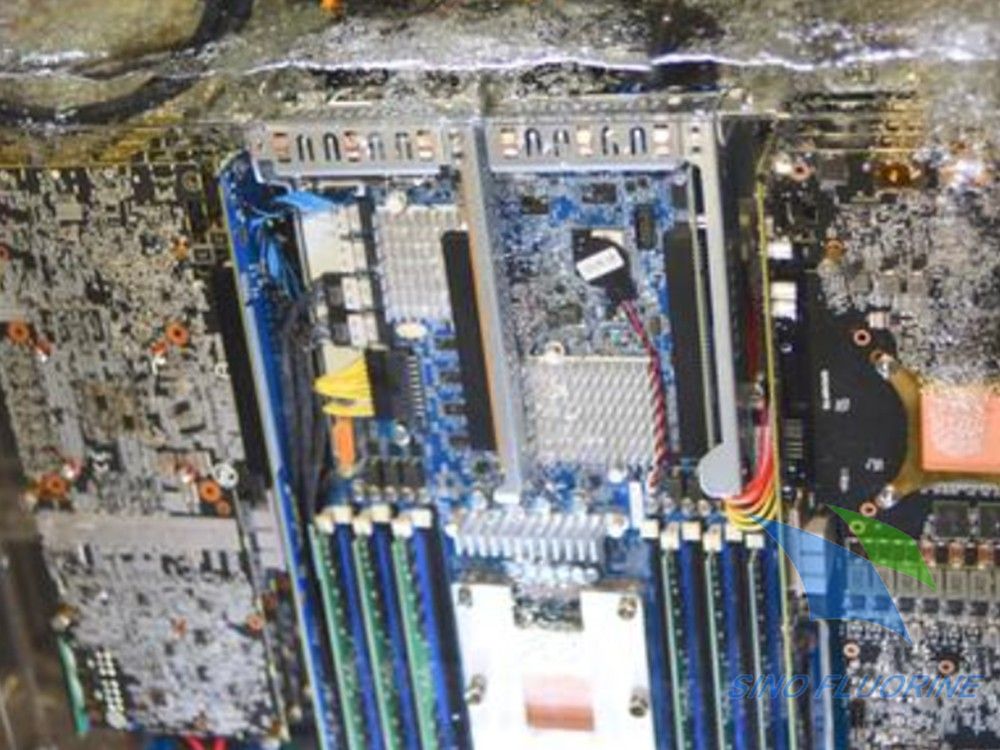

当氟化液温度接近其饱和沸点时，散热机制会发生从量变到质变的根本性跃迁：从单相系统的显热对流散热，转变为以核态沸腾相变潜热为主、气泡搅拌对流为辅的复合散热模式，整体换热效率提升5-10倍，成为目前唯一能稳定支撑200W/cm²以上超高热流密度AI芯片的技术路线。这一阶段并非简单的液体沸腾，而是一个由微液层蒸发、气泡动力学、流体对流耦合作用的复杂物理过程，其中**气泡底部1-10μm厚的微液层蒸发贡献了60%-80%的总换热量，是强效散热的核心根源。
一、核心机制：微液层蒸发的相变潜热——80%热量的终极载体
接近沸点时，氟化液的散热不再依赖液体自身温度升高的显热，而是依靠液态→气态相变过程中吸收的巨大潜热。主流商用低沸点氟化液的汽化潜热约为120-160kJ/kg，是其显热（约1.1kJ/kg·K）的110-145倍。这意味着，1kg氟化液汽化吸收的热量，相当于让1kg氟化液温度升高120℃所吸收的热量，这是任何单相对流散热都无法比拟的优势。
1. 核态沸腾的三级微观过程
核态沸腾分为气泡成核、生长、脱离三个连续阶段，每个阶段都有明确的传热贡献：
气泡成核阶段：芯片表面并非绝对光滑，存在大量直径0.1-10μm的微小凹坑和划痕，这些天然缺陷成为汽化核心。当芯片表面温度超过氟化液饱和温度3-5℃（过热度）时，汽化核心内的液体开始汽化，形成初始气泡。实测数据显示，常压下光滑铜表面，主流氟化液在10W/cm²热流密度下的成核密度为10²-10⁴个/cm²，在50W/cm²热流密度下提升至10³-10⁵个/cm²；过热度每增加1℃，成核密度可增加20%-30%。
气泡生长阶段：初始气泡形成后，以1-10m/s的速度快速膨胀。在气泡底部与芯片表面之间，会形成一层厚度仅1-10μm的超薄微液层——这是整个沸腾过程的核心传热区域。高速激光干涉实验表明，某型号氟化液在过热度4.82K时，气泡底部的微液层平均厚度约为3.43μm，最大厚度出现在气泡边缘（约5.2μm），中心区域则逐渐变薄直至形成干斑。微液层的存在时间极短，仅为1-10ms，随后会完全蒸发，为气泡生长提供能量。
气泡脱离阶段：当气泡生长到直径1-3mm时，浮力超过表面张力和附着力，气泡会脱离芯片表面向上浮升。气泡脱离频率约为50-200Hz，脱离后周围的冷液体迅速补充到芯片表面，开始下一个沸腾循环。
2. 微液层蒸发的决定性作用
微液层虽然极薄，但却是核态沸腾阶段最主要的热量来源。其传热效率极高的原因有两个：一是微液层的热阻极小，热量可以快速从芯片表面传递到气液界面；二是相变潜热的热容量远大于显热。第三方实验室测试数据显示，在核态沸腾阶段，微液层蒸发贡献了60%-80%的总换热量，而气泡内部的蒸汽传热和宏观液层的对流换热仅贡献剩余的20%-40%。
二、为什么接近沸点是散热的黄金区间？
氟化液的散热效率与过热度（芯片表面温度与氟化液饱和温度的差值）呈非线性关系，只有当过热度控制在3-10℃的狭窄区间内，才能进入**核态沸腾的最优工作区**，实现最高的换热效率和最佳的温度均匀性。
1. 过热度与换热效率的关系曲线
过热度<3℃（单相区）：此时氟化液尚未达到沸点，仅依靠自然对流散热，换热系数约为500-1000W/(m²·K)，散热能力有限，无法满足高功率芯片的需求。
过热度3-10℃（核态沸腾区）：这是散热效率最高的黄金区间。随着过热度增加，成核密度快速提升，微液层蒸发加剧，换热系数呈指数级增长，最高可达50000-100000W/(m²·K)，是单相对流的50-100倍。此时气泡细小均匀，不会聚集成大气团，芯片表面温差可控制在3℃以内。
过热度10-25℃（过渡沸腾区）：随着过热度进一步增加，气泡数量过多，开始相互聚并，局部形成蒸汽膜，导致换热系数开始下降。
过热度>25℃（膜态沸腾区）：芯片表面被连续的蒸汽膜覆盖，蒸汽的导热系数仅为液体的1/100，导致散热效率骤降，芯片温度会在几秒内飙升至200℃以上，造成永久性烧毁。这一温度点称为临界热流密度（CHF），是两相系统设计的绝对安全红线。
2. 接近沸点运行的独特优势
除了超高的换热效率，接近沸点运行还具有三个不可替代的优势：
极致的温度均匀性：核态沸腾过程中，气泡的剧烈搅拌作用会使液体温度保持在饱和沸点附近，整个液槽内的温度差不超过1℃。即使芯片存在明显的热点效应，热点处的沸腾会更剧烈，产生更多气泡带走热量，从而自动平衡温度分布。实测显示，采用接近沸点运行的两相系统，GPU芯片核心与边缘的温差从风冷的15℃降至3℃以内，大幅降低了芯片的热应力，使用寿命延长40%以上。
自然循环无泵驱动：气泡上升过程中会带动周围的液体流动，形成强烈的自然对流。在合理的流道设计下，仅依靠气泡浮力就能实现氟化液的循环，无需大功率循环泵，散热系统能耗降低70%以上。微软Azure哥伦比亚河数据中心的两相浸没系统，依靠自然循环实现了单机柜100kW的散热能力，系统PUE低至1.03。
自调节能力：当芯片功耗增加时，芯片表面温度会轻微升高，过热度增大，成核密度和气泡脱离频率随之提高，换热量自动增加；当功耗降低时，沸腾强度减弱，换热量自动减少。这种自调节特性使系统能够适应芯片功耗的动态变化，无需复杂的控制算法。
三、不可忽视的辅助强化机制
虽然微液层蒸发是核心，但气泡搅拌带来的对流强化和热传导也发挥着重要的辅助作用，共同构成了接近沸点时的强效散热体系。
1. 气泡搅拌的对流强化效应
气泡在上升过程中，会对周围的液体产生强烈的扰动，打破芯片表面的热边界层，促进冷液体与热表面的接触。这种对流强化作用贡献了20%-40%的总换热量，尤其在低热流密度阶段，对流换热的占比甚至超过相变潜热。同时，气泡的搅拌作用还能防止局部过热和蒸汽膜的形成，提高系统的稳定性。
2. 芯片表面的热传导
热量首先通过热传导从芯片内部传递到表面，然后再传递给氟化液。虽然这一过程的热阻占比不高，但通过优化芯片封装和表面处理，可以进一步降低热阻。例如，在芯片表面涂覆高导热率的纳米涂层，或采用倒装焊技术，可将芯片到表面的热阻降低30%以上。
四、工业量产验证与性能表现
接近沸点的核态沸腾散热技术已在全球多个超大规模AI训练集群实现商用部署，展现出卓越的散热性能和能效优势。
1. 微软Azure哥伦比亚河数据中心
作为全球首个大规模商用两相浸没液冷数据中心，该中心采用沸点49℃的低沸点氟化液，运行时氟化液温度维持在47-49℃，接近沸点。实测显示，2300W GPU在全负载运行时结温稳定在85℃以下，较风冷方案降低20℃；服务器内部温差从风冷的15℃降至2℃；系统PUE长期稳定在1.03，年节电超过5000万千瓦时。
2. 中科曙光scaleX640超节点
该超节点采用浸没相变液冷技术，单机柜功率可达900kW以上，是传统风冷机柜的60倍。系统运行时氟化液温度控制在接近沸点的48-50℃，通过核态沸腾快速带走热量。实测显示，该系统可支持200W/cm²的超高热流密度，PUE低至1.04，计算密度较传统方案提升20倍，土地占用减少85%。
3. 英伟达H100液冷平台
针对H100 GPU的超高功率密度，英伟达开发了专用的微针翅热沉。针翅高度200μm，间距80μm，不仅增加了换热面积，还为气泡提供了更多的汽化核心和顺畅的逃逸通道。在接近沸点运行时，该热沉的换热系数可达15000W/(m²·K)，比光滑表面提升50%以上，可稳定支持700W GPU的散热需求。
五、接近沸点运行的关键管控要点
接近沸点运行虽然效率极高，但也对系统设计和运维提出了严格要求，任何微小的偏差都可能导致系统失效。
1. 精准控制过热度
过热度是核态沸腾的核心控制参数，必须严格维持在3-5℃的最优区间。过热度过低会导致沸腾不充分，散热效率下降；过热度过高则会进入过渡沸腾区，存在膜态沸腾的风险。工业系统通常通过调节冷凝器的冷却功率和系统压力，精确控制氟化液的饱和温度和过热度。
2. 优化流道与热沉设计
合理的流道设计能够引导气泡快速脱离芯片表面，避免气团积聚。例如，采用向上倾斜的流道、在芯片表面加工微纳结构、设置气泡导流槽等，都可以提高气泡脱离频率，增强换热效果。同时，要避免流道中出现死角和拐角，防止气泡滞留形成气阻。
3. 氟化液预脱气处理
氟化液具有很强的气体溶解能力，常温下会溶解大量空气。当温度升高接近沸点时，溶解的气体会析出形成气泡，这些气泡会干扰核态沸腾的正常进行，导致局部过热和换热效率下降。因此，在系统投产前必须对氟化液进行三级真空脱气处理，将溶解气体含量降至1%以下。
4. 在线气泡监测与预警
在系统的关键位置安装光学或超声波气泡传感器，实时监测气泡的大小、数量和分布。当发现气泡过大或分布不均时，及时调整运行参数，防止膜态沸腾的发生。先进的系统还配备了AI预测算法，能够根据芯片功耗和温度变化，提前预测气泡行为，主动优化控制策略。
六、常见误区澄清
误区1：温度越接近沸点，散热效果越好
错。只有当过热度控制在3-5℃的核态沸腾最优区间时，散热效率才最高。如果温度过高，过热度超过10℃，就会进入过渡沸腾区，换热系数开始下降；超过25℃则会发生膜态沸腾，导致芯片烧毁。
误区2：气泡越多，散热效果越好
错。只有均匀细小的气泡才有利于散热。如果气泡过大或聚集成气团，会阻碍液体与芯片表面的接触，形成气阻，反而降低散热效率。理想的核态沸腾状态是芯片表面布满密集的细小气泡，快速生成并脱离。
误区3：接近沸点运行需要大功率泵
错。接近沸点运行时，气泡上升产生的浮力足以驱动氟化液循环，无需大功率循环泵。自然循环系统不仅能耗更低，而且没有运动部件，可靠性更高，维护更简单。
总结
接近沸点时，氟化液依靠核态沸腾过程中微液层蒸发的巨大相变潜热实现强效散热，辅以气泡搅拌带来的对流强化，换热效率是单相对流的5-10倍，可稳定支持200W/cm²以上的超高热流密度。这一技术已在微软、中科曙光等企业的超大规模智算中心得到验证，成为支撑下一代300W以上AI芯片的唯一可行散热方案。
未来，随着芯片功率密度的持续攀升，通过微纳结构表面改性、智能气泡调控、混合散热技术等创新，将进一步提升核态沸腾的换热效率和临界热流密度，为全球算力基础设施的持续升级提供坚实的技术支撑。
