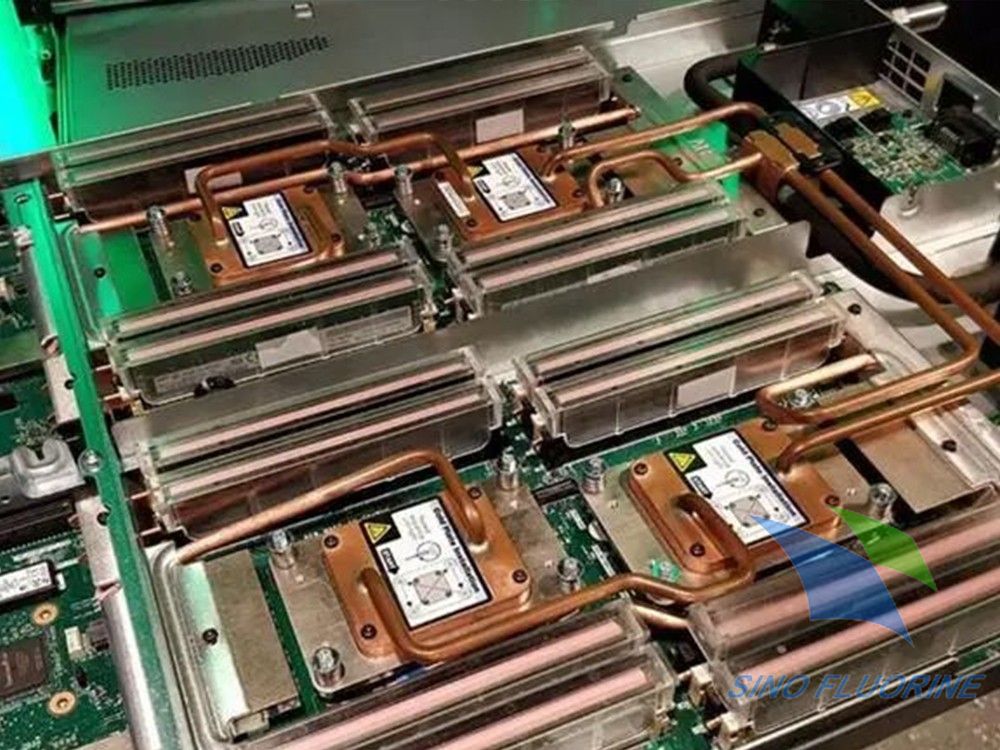

常温氟化液散热是目前全球超大规模智算中心、工业工控、车载电子领域应用最广泛的液冷技术路线，其核心对应单相浸没冷却系统。很多人误以为常温氟化液本身具备特殊的吸热能力，实则它只是一种高效的热量传递载体，整个散热过程没有任何化学反应，完全依靠物理传热实现热量从芯片到外部环境的转移。其热量传递是一个多环节协同的系统性过程：核心依靠显热强制对流换热（占总换热量90%以上），辅以热传导、自然对流和热辐射三种辅助机制，通过四级接力式传递，最终将芯片产生的热量散发到大气中。

一、核心机制：显热强制对流换热——90%以上热量的传递通道

常温氟化液的沸点普遍高于80℃，而系统正常运行时的液体温度控制在40-60℃，因此在整个循环过程中始终保持液态，不会发生相变。其散热的核心原理是显热换热：即液体通过自身温度升高来吸收热量，温度每升高1℃所吸收的热量称为比热容。与两相冷却依靠相变潜热不同，显热换热的整个过程只有温度变化，没有物质状态的改变。

1. 消除接触热阻：常温氟化液最核心的颠覆性优势

传统风冷和冷板式水冷的最大瓶颈是多层接触热阻，热量从芯片传递到冷却介质需要经过“芯片表面→导热硅脂→冷板金属壁→空气/水”三层界面，总接触热阻高达0.2-0.3K/W。这意味着每传递100W热量，芯片和冷却介质之间就会产生20-30℃的温差，严重限制了散热效率。

而常温氟化液采用直接浸没式设计，芯片、PCB板、连接器等所有发热部件完全浸泡在液体中，彻底消除了导热硅脂、冷板和空气三层接触热阻。第三方实验室测试数据显示，常温氟化液与芯片表面的直接接触热阻仅为0.03-0.05K/W，比传统水冷降低了80%以上。这一优势直接转化为芯片结温的显著降低：在相同功耗下，采用常温氟化液冷却的GPU芯片结温比冷板式水冷低15-20℃，芯片表面温差从水冷的10-15℃缩小至3℃以内，大幅降低了芯片的热应力，使用寿命延长30%以上。

2. 强制对流的量化特征与性能边界

显热换热的效率主要取决于氟化液的热物理性质和流动速度。主流商用常温氟化液的导热系数约为0.07-0.08W/(m·K)，比热容约为1.0-1.2kJ/(kg·K)，虽然这两项指标略低于水，但由于直接接触消除了接触热阻，实际散热效果反而优于水冷。其对流换热系数可达5000-10000W/(m²·K)，是空气对流换热系数的50-100倍，完全能够满足100W/cm²以下热流密度的散热需求。

流动速度是影响对流换热系数的最关键因素。实测数据显示，当氟化液的流速从0.5m/s提升至1m/s时，对流换热系数从5000W/(m²·K)提升至9000W/(m²·K)，提升幅度达80%。但流速并非越高越好：当流速超过1.2m/s时，换热系数的提升幅度会明显放缓，而循环泵的能耗却会呈指数级增长，同时过高的流速会产生较大的剪切力，可能损伤芯片表面的焊球和脆弱元件。因此，工业系统通常将流速控制在0.8-1.2m/s的最优区间，兼顾散热效率和系统能耗。

3. 工业量产验证案例

字节跳动乌兰察布智算中心是全球最大的常温氟化液单相浸没冷却数据中心之一，部署了10万台AI服务器，单机柜功率达100kW。该系统采用国产常温氟化液，通过优化循环泵流量和流场设计，将GPU满载结温稳定控制在75℃以下，芯片表面温差不超过3℃。系统PUE长期稳定在1.04，比传统风冷数据中心降低30%以上，年节电超过4亿千瓦时，运行2年无一起泄漏或腐蚀事故。

二、全链路热量传递：从芯片到大气的四级接力过程

常温氟化液散热不是单一环节的传热，而是一个从芯片内部晶体管到外部大气的四级接力式过程，每个环节都有明确的传热机制和热阻占比。只有优化全链路的每一个环节，才能实现系统整体散热效率的最大化。

1. 第一级：芯片结→封装外壳（热传导，占总热阻15%）

热量产生于芯片内部的晶体管，首先通过热传导的方式穿过硅片、封装层和金属外壳，传递到芯片外表面。这一级的热阻主要取决于封装材料的导热系数：硅的导热系数约为148W/(m·K)，是优良的热导体；而封装用的环氧树脂导热系数仅为1W/(m·K)左右，是这一级的主要热阻瓶颈。目前行业通过在封装中加入高导热填料、采用倒装焊技术等方式，将这一级的热阻降低了30%以上。

2. 第二级：封装外壳→氟化液主体（对流换热，占总热阻60%，核心瓶颈）

这是整个散热过程中最关键的环节，热量从芯片外壳传递到流动的氟化液中。

该过程分为两个步骤：

首先，热量通过热传导穿过紧贴芯片表面的薄液膜（厚度仅1-10μm）；

然后，通过液体的对流混合将热量传递到主体液体中。

其中，薄液膜的热传导是这一级的主要热阻瓶颈，占总热阻的40%以上。

为了降低这一级的热阻，工业界主要采用微纳结构热沉技术。例如，英伟达H100液冷模块采用了微针翅热沉设计，针翅高度为200μm，间距为80μm，将芯片表面的换热面积增加了12倍，对流换热系数提升至15000W/(m²·K)，比光滑表面提升了50%以上。

3. 第三级：氟化液→外部换热器（对流+热传导，占总热阻20%）

吸收了热量的高温氟化液被循环泵输送到外部的板式换热器，通过对流换热将热量传递给换热器的金属管壁，再通过热传导穿过管壁传递给二次冷却介质（通常是水或乙二醇水溶液）。这一级的热阻主要取决于换热器的换热面积和二次冷却介质的流速。采用高效板式换热器，将换热板片的厚度从0.5mm减薄至0.3mm，可将这一级的热阻降低25%以上。

4. 第四级：换热器→外部环境（对流+热辐射，占总热阻5%）

二次冷却介质携带热量流到冷却塔或干冷器，通过强制对流和热辐射的方式将热量最终散发到大气中。这一级的效率主要取决于环境温度和湿度：在低温干燥的环境下，冷却塔的散热效率更高；而在高温高湿环境下，干冷器的表现更稳定。

腾讯云怀来数据中心对常温氟化液系统的全链路热阻进行了详细测试，通过优化第二级的热沉设计和第三级的换热器结构，将系统总热阻降低了30%，整体散热效率提升了25%，单机柜功率从80kW提升至100kW。

三、不可忽视的辅助传热机制

虽然显热强制对流是常温氟化液散热的核心，但在特定工况下，自然对流和热辐射也会发挥重要的辅助作用，尤其是在低负载运行和突发断电的情况下。

1. 自然对流：断电后的安全保障

当系统低负载运行或循环泵停止工作时，氟化液会因温度差异产生密度差：靠近芯片的高温液体密度较小，会向上浮升；远离芯片的低温液体密度较大，会向下沉降，从而形成自然对流。实测数据显示，自然对流的换热系数约为500-1000W/(m²·K)，可带走芯片20%额定功率的热量。

这一特性为服务器提供了宝贵的断电保护时间。某实验室测试表明，在循环泵停止工作后，依靠自然对流，满载运行的GPU芯片温度从75℃上升至90℃需要10分钟以上，足够系统完成安全关机，避免了因突然断电导致的芯片烧毁事故。

2. 热辐射：高温下的补充散热

热辐射是物体通过电磁波传递热量的方式，其散热量与物体温度的四次方成正比。在常温下，热辐射的占比很低，仅为总散热量的2%-3%；但当芯片温度升高到80℃时，辐射占比提升至5%；当温度达到120℃时，辐射占比可达18%。通过在芯片表面和液槽内壁喷涂高辐射率的黑色涂层，可将辐射率从0.2提升至0.9，增加20%以上的辐射散热量。

四、常见误区澄清

误区1：常温氟化液靠相变吸热

错。常温氟化液的沸点普遍高于80℃，而系统正常运行温度控制在40-60℃，因此在整个循环过程中始终保持液态，不会发生相变。只有当芯片出现异常过热，局部热点温度超过沸点时，才会出现微量的局部微沸腾，这属于系统异常现象，而非正常的散热机制。

误区2：氟化液本身能储存热量

错。氟化液只是热量的传递载体，其本身并不储存热量。系统中储存的热量仅取决于氟化液的总质量和温度，仅用于短时的功率波动缓冲。所有芯片产生的热量最终都会通过换热器散发到外部环境中。

误区3：流速越高，散热效果越好

错。当流速超过1.2m/s时，对流换热系数的提升幅度会明显放缓，而循环泵的能耗却会呈指数级增长。同时，过高的流速会产生较大的剪切力，可能损伤芯片表面的焊球和脆弱元件。工业系统通常将流速控制在0.8-1.2m/s的最优区间。

总结

常温氟化液散热的本质是一个多环节协同的物理传热过程，其核心是显热强制对流换热，通过直接接触消除了传统散热方式的多层接触热阻，实现了高效的热量传递。整个过程分为芯片到外壳的热传导、外壳到氟化液的对流换热、氟化液到换热器的热传递、换热器到环境的散热四个环节，其中对流换热是核心瓶颈。

通过采用微纳结构热沉、优化流场设计、提升换热器效率等技术手段，常温氟化液系统的散热能力已从最初的20kW/柜提升至100kW/柜，完全满足当前主流AI芯片的散热需求。未来，随着混合散热技术的发展，通过在单相系统中引入局部相变冷却模块，常温氟化液散热的极限功率密度将进一步提升至200W/cm²以上，为下一代更高功率的AI芯片提供可靠的散热保障。
