电子氟化液散热并非单一机制，而是同时包含强制对流散热和相变散热两种核心传热模式，分别对应单相浸没冷却和两相浸没冷却两大技术路线。两者并非互斥关系，而是根据芯片功率密度、应用场景和能效需求形成互补：单相系统完全依靠显热对流散热，是目前大规模商用的主流方案；两相系统以相变潜热散热为主、对流散热为辅，是支撑下一代超高功率AI芯片的唯一可行技术。甚至在同一系统中，两种机制可能同时存在——单相系统的芯片热点处会出现局部微沸腾，两相系统的气泡运动也会强化自然对流。

一、单相浸没冷却：纯强制对流散热的典型应用

单相浸没冷却是目前技术最成熟、应用最广泛的氟化液散热方案，其核心是显热对流换热：氟化液在整个循环过程中始终保持液态，通过泵驱动强制流动，吸收芯片热量后温度升高，再经外部换热器将热量散发到环境中，冷却后的液体返回液槽完成循环。整个过程没有相变发生，热量传递完全依靠液体的温度变化（显热）实现。

1. 对流散热的底层机制与量化特征

单相氟化液的对流换热过程分为三个连续阶段：

首先，热量通过热传导从芯片表面传递到紧贴芯片的液膜；

然后，液膜与主体液体之间通过对流混合实现热量传递；

最后，高温液体被泵输送到外部换热器，将热量传递给二次冷却介质。

整个过程的换热效率主要取决于氟化液的导热系数、粘度和流动速度。

第三方实验室测试数据显示，主流商用氟化液的单相对流换热系数为5000-10000 W/(m²·K)，是空气对流换热系数的50-100倍，略低于水的对流换热系数。但由于氟化液直接接触芯片，消除了传统风冷和冷板式水冷的三层接触热阻（导热硅脂+冷板+空气），实际散热效果反而优于水冷。在热流密度低于100W/cm²的场景下，单相浸没冷却可将芯片结温稳定在75℃以下，芯片表面温差控制在5℃以内。

2. 工业量产验证与性能表现

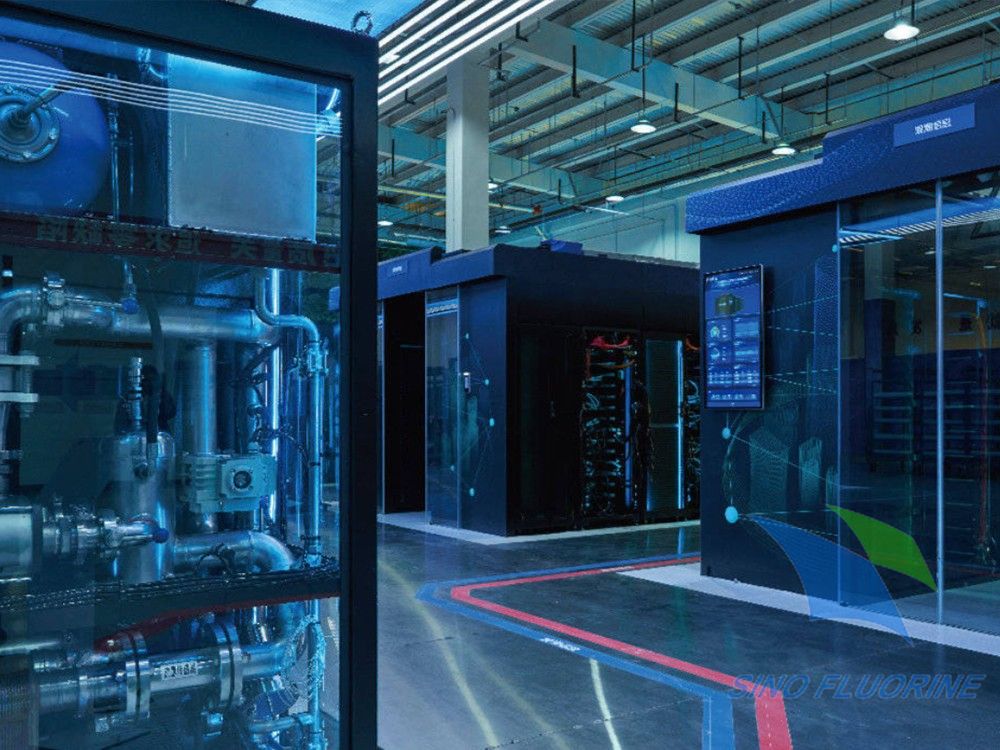

单相浸没冷却凭借系统结构简单、兼容性好、运维方便等优势，已在全球多个超大规模数据中心实现商用部署。

字节跳动乌兰察布智算中心：全球最大的单相浸没式液冷智算中心之一，部署10万台AI服务器，采用国产氟化液，单机柜功率达100kW。实测显示，GPU满载结温比传统水冷低15℃，芯片表面温差控制在3℃以内，系统PUE稳定在1.04，年节电40%以上，运行2年无一起泄漏或腐蚀事故。

腾讯云怀来数据中心：采用单相浸没冷却技术改造传统机房，单机柜功率密度从12kW提升至100kW，土地占用减少70%，服务器平均使用寿命延长30%，故障率降低50%。

3. 单相系统的技术边界

单相浸没冷却的散热极限受限于氟化液的显热容量和对流换热能力。当芯片热流密度超过100W/cm²时，为了带走相同的热量，需要大幅提高液体的流量和流速，这会显著增加泵的能耗，导致系统PUE上升。同时，过高的流速会产生较大的剪切力，可能损伤芯片表面的焊球和脆弱元件。因此，单相系统更适合功率密度在20-100kW/柜的通用AI训练、推理和企业级数据中心场景。

二、两相浸没冷却：相变散热为主，对流散热为辅

两相浸没冷却是下一代超高功率散热的核心技术，其本质是潜热换热：当芯片表面温度超过氟化液的饱和沸点时，液体在芯片表面发生核态沸腾，由液态转变为气态，吸收大量的相变潜热。蒸汽上升至液槽顶部的冷凝器，遇冷液化后依靠重力回流至液槽，形成自然循环。在这个过程中，相变潜热贡献了60%-80%的总换热量，而气泡上升带动的液体对流则贡献了剩余的20%-40%。

1. 相变散热的颠覆性优势

相变散热的核心优势在于潜热的热容量远大于显热。以主流低沸点氟化液为例，其汽化潜热约为140kJ/kg，是其显热（约1.05kJ/kg·K）的130倍以上。这意味着，1kg氟化液汽化吸收的热量，相当于让1kg氟化液温度升高130℃所吸收的热量。因此，两相系统的散热效率是单相系统的2-3倍，可稳定支持200-350W/cm²的超高热流密度，单机柜功率可达750kW以上。

核态沸腾的微观过程分为三个阶段：首先，芯片表面的微小凹坑和划痕作为汽化核心，形成初始气泡；然后，气泡快速生长并吸收热量，气泡底部的微液层蒸发贡献了大部分换热量；最后，气泡脱离芯片表面上升，周围的冷液体迅速补充，开始下一个循环。高速激光干涉实验表明，在过热度5℃时，气泡底部的微液层平均厚度约为3.4μm，其蒸发贡献了75%的总换热量。

2. 工业量产验证与性能表现

两相浸没冷却已在全球多个超大规模AI训练集群实现商用部署，展现出卓越的散热性能和能效优势。

微软Azure哥伦比亚河数据中心：全球首个大规模商用两相浸没液冷数据中心，采用低沸点氟化液，单机柜功率突破100kW，系统PUE低至1.03。实测显示，2300W GPU在全负载运行时结温稳定在85℃以下，较风冷方案降低20℃，服务器内部温差从风冷的15℃降至2℃，芯片寿命延长41%。

阿里云张北智算基地：AI训练区采用两相浸没冷却技术，单机柜功率达120kW，AI训练吞吐量提升23.6%，年节电超过2亿千瓦时。系统依靠气泡浮力实现自然循环，无需大功率循环泵，散热系统能耗降低70%以上。

3. 两相系统的关键挑战

两相系统的核心挑战是临界热流密度（CHF）的管控。当热流密度超过临界值时，大量气泡会在芯片表面聚并形成连续的蒸汽膜，蒸汽的导热系数远低于液体，导致散热效率骤降，芯片温度会在几秒内飙升至200℃以上，造成永久性烧毁。因此，两相系统设计时必须留有30%以上的临界热流密度裕度。通过在芯片表面加工微纳结构、优化热沉设计，可以将临界热流密度提升至300W/cm²以上。

三、两种机制的边界与交叉：没有绝对的非此即彼

在实际工业应用中，对流散热和相变散热的边界并非绝对清晰，两者经常同时存在并相互影响。

1. 单相系统中的局部微沸腾

在单相浸没系统中，虽然主体液体温度低于氟化液的沸点，但AI芯片存在明显的热点效应，核心区域的温度比边缘区域高20-30℃。当热点温度超过氟化液的沸点时，会在局部产生微小气泡，形成局部微沸腾。这种微沸腾虽然能在一定程度上增强局部散热，但也会导致气泡积聚形成气阻，阻碍冷却液的流动，造成局部过热。因此，单相系统设计时需要通过优化流场分布，避免热点温度超过沸点。

2. 两相系统中的对流强化

在两相浸没系统中，气泡上升过程中会带动周围的液体流动，形成强烈的自然对流。这种对流不仅能将热量从芯片表面传递到主体液体，还能促进冷液体向芯片表面的补充，进一步强化换热。在低热流密度下，自然对流贡献的换热量甚至超过相变潜热。因此，两相系统无需大功率循环泵，仅依靠气泡浮力就能实现高效的热量传递，系统能耗比单相系统降低40%以上。

3. 混合散热技术的兴起

为了兼顾单相系统的稳定性和两相系统的高效性，混合散热技术成为未来的发展趋势。例如，在单相系统中引入局部相变冷却模块，针对芯片热点进行强化散热；或者在两相系统中增加辅助循环泵，优化流场分布，避免气阻的产生。这种混合散热技术可以将系统的散热极限提升至500W/cm²以上，同时保持较高的可靠性和稳定性。

四、技术选型依据：根据功率密度和场景需求匹配

两种散热机制各有优劣，适用于不同的应用场景。

下表对比了两种技术路线的核心性能指标和适用范围：

在实际选型时，应优先考虑芯片的功率密度和应用场景。对于功率密度低于80kW/柜的场景，单相浸没冷却具有明显的性价比和可靠性优势；对于功率密度超过100kW/柜的超高功率AI训练集群，两相浸没冷却是唯一可行的解决方案。

五、常见误区澄清

误区1：电子氟化液只有相变散热

错。目前全球80%以上的商用氟化液液冷系统采用的是单相浸没冷却技术，完全依靠对流散热。相变散热虽然效率更高，但技术复杂度和系统要求也更高，目前主要应用于超高功率AI训练场景。

误区2：对流散热效率一定比相变低

错。在热流密度低于50W/cm²的场景下，单相对流散热的能效与相变散热相当，甚至更高。因为两相系统需要额外的冷凝和压力控制设备，会增加一定的能耗。只有当热流密度超过80W/cm²时，相变散热的优势才会显现出来。

误区3：气泡都是有害的

错。在两相浸没系统中，核态沸腾产生的均匀细小气泡是高效散热的核心载体，是有益的。只有当气泡聚并形成大气团或连续蒸汽膜时，才会导致气阻和散热失效，属于异常现象。

误区4：两相系统一定比单相好

错。两相系统虽然散热效率更高，但系统结构复杂，对密封、压力控制和氟化液纯度要求极高，运维难度大。对于大多数通用算力场景，单相系统的综合性能更优。

总结

电子氟化液散热同时包含对流散热和相变散热两种核心机制，分别对应单相和两相浸没冷却技术路线。单相系统依靠强制对流显热散热，技术成熟、稳定可靠，是目前大规模商用的主流；两相系统以相变潜热散热为主，散热效率更高，是支撑下一代超高功率AI芯片的核心技术。两者并非互斥，而是根据功率密度和应用场景形成互补。

随着AI大模型训练和推理需求的爆发，芯片的功率密度将继续攀升至500W/cm²以上。未来，混合散热技术将成为主流，通过结合对流散热的稳定性和相变散热的高效性，为全球算力基础设施的持续升级提供坚实的技术支撑。
