Novec 1700纳米涂层的作用是通过超薄防护、环境隔离、电气优化及工艺兼容性，为PCB提供全方位的保护。其技术优势不仅提升电子产品在恶劣环境下的可靠性，还通过延长寿命和降低维护成本

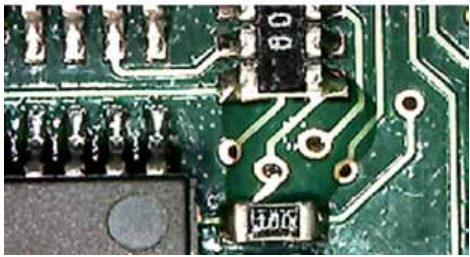

Novec 1700是一种氟化聚合物涂层溶液，能在PCB表面形成超薄透明保护膜（厚度通常为微米级），有效隔绝潮湿、盐雾、腐蚀性气体等环境因素。其超疏水特性使水滴形成珠状滚落，防止水分渗透导致电路短路或氧化。例如，在露点测试中，涂层后的PCB表面能主动排斥冷凝水，避免电子元件因结露失效。
该涂层具有 低介电常数（ε<2.5） ，适用于高频电路，可减少信号传输损耗。同时，其绝缘性能优异（体积电阻率>10¹⁵Ω·cm），防止电路间短路，且不影响导电区域的正常功能。研究显示，Novec 1700涂层的PCB在表面绝缘电阻（SIR）测试中表现显著优于未涂层样品，确保长期稳定性。
Novec 1700兼容多种基材，包括PCB层压板、柔性聚酰亚胺、金属（铜、铝）和陶瓷等。其低粘度特性可覆盖现代高密度PCB的微小间隙（如低离地距离结构），避免传统涂层因高粘度导致的覆盖不全或气泡问题。应用方式灵活，支持浸涂、喷涂（如超声波雾化技术）、滴涂等，其中超声波喷涂的材料利用率高达95%。
涂层不仅提供静态屏障，还具有动态排斥机制，主动阻止液体、油污和颗粒物附着。例如，油润湿测试显示，涂层区域能有效抵抗油类污染物，保持电气接触性能。加速老化试验表明，Novec 1700处理的PCB寿命可达未处理品的2-3倍，在户外设备（如太阳能逆变器）中寿命从5-7年延长至10-15年。
Novec 1700溶剂（如Novec 7100DL）符合美国环保署VOC豁免标准，无毒、不燃，固化过程无需高温，降低能耗与碳排放。其环保特性使企业满足ROHS和REACH认证要求，提升产品的市场竞争力。
通过减少因环境侵蚀导致的故障，Novec 1700显著降低售后维修率（案例显示售后率从10%降至万分之一）。例如，在智能穿戴设备中，涂层处理后的PCB可抵御汗液侵蚀，延长产品使用寿命并降低返修成本
