一、TWS 耳机焊点腐蚀失效现象

TWS 耳机焊点腐蚀失效有哪些典型表现?

TWS 耳机焊点腐蚀失效的典型表现包括:单耳无声或声音时断时续、触控失灵、蓝牙断连、充电异常、降噪功能失效、耳机放入充电仓无反应等,这些故障往往具有隐蔽性和渐进性,初期表现为偶发失灵,后期发展为永久失效。拆开故障耳机可见:焊点表面发黑或发绿(铜氧化 / 锡腐蚀产物)、焊盘与元件引脚之间出现腐蚀缝隙、FPC 焊点处铜箔断裂或翘起、BGA 底部焊点氧化发黑、充电触点腐蚀生锈、麦克风 / 扬声器焊点接触不良。腐蚀失效的核心特征是 "焊点处金属被氧化 / 腐蚀导致接触电阻增大或断路",而非芯片本身损坏,很多故障耳机更换芯片无效,重新焊接或清洗腐蚀焊点后恢复正常,说明问题出在焊点防护而非元器件。汗液中的盐分(NaCl)和水分是主要腐蚀介质,TWS 耳机佩戴时汗液渗入耳机内部,在焊点处形成电解液,加速金属氧化,而传统三防漆的裂纹为汗液提供了直达焊点的通道。

TWS 耳机焊点腐蚀失效典型表现:

• 声学异常:单耳无声、声音时断时续、杂音、降噪失效、麦克风无声;

• 连接异常:蓝牙断连、配对失败、触控失灵、入耳检测失效;

• 充电异常:放入充电仓无反应、充不进电、充电触点发热、电池鼓胀;

• 物理可见:

• 焊点表面发黑(氧化铜 CuO)或发绿(碱式碳酸铜 / 氯化铜);

• 焊盘与元件引脚间出现腐蚀缝隙;

• FPC 焊点铜箔断裂、翘起或缺失;

• BGA 底部焊点氧化发黑(需 X-Ray 或切片观察);

• 充电触点 / Pogo Pin 腐蚀生锈;

• 故障特征:隐蔽性(初期偶发)、渐进性(逐渐恶化)、高复发率(返修后同部位再坏);

• 诊断方法:万用表测焊点接触电阻(正常 <1Ω,腐蚀后> 100Ω 甚至断路)、放大镜 / 显微镜观察焊点、X-Ray 检查 BGA 底部。

根据 Assembtek 发布的 TWS 耳机声学精密粘接技术文章,TWS 耳机包含塑料、金属、陶瓷、FPC 等多种材料,传统粘合剂和防护材料难以适应不同材料的兼容性,导致脱粘和材料腐蚀;耳机芯片高功率运行产生大量热量,没有有效热管理会导致音质失真和电池鼓胀,缩短产品寿命。根据electroniccomponent.com发布的《热循环对元件焊点疲劳的影响》技术文章,10 个设备故障中有 7 个源于组装中的材料不匹配而非设计缺陷,反复加热冷却循环导致微观裂纹形成,材料以不同速率膨胀收缩产生机械应变,最终导致疲劳失效。TWS 耳机焊点腐蚀失效正是材料不匹配 + 热循环 + 汗液腐蚀三重因素叠加的典型结果。

TWS 耳机焊点腐蚀失效的高发部位在哪里?

TWS 耳机焊点腐蚀失效的高发部位集中在 "FPC 焊点、BGA 底部焊点、充电触点 / Pogo Pin、麦克风 / 扬声器焊点、01005 小元件焊点、刚柔过渡区焊点" 六个区域,这些部位的共同特点是几何复杂、应力集中、汗液易积聚、传统三防漆难以均匀覆盖。FPC 焊点因频繁弯折和聚酰亚胺基材散热差,涂层在弯折处开裂后汗液直接腐蚀焊点;BGA 底部焊点间隙仅 0.1-0.3mm,传统三防漆难以渗入,底部裸露且汗液易积聚,是最隐蔽的失效区;充电触点 / Pogo Pin 频繁插拔摩擦破坏涂层,且暴露在汗液中最直接;麦克风 / 扬声器焊点靠近出声孔,汗液和水汽易通过声学网渗入;01005 小元件焊点微小,涂层覆盖不均且边角应力集中;刚柔过渡区是刚性 FR-4 与柔性聚酰亚胺的交界处,CTE 差异大、机械应力集中,涂层最易开裂。这些高发部位恰恰是传统三防漆的 "防护盲区" 和 "应力集中区",也是纳米涂层全缝隙覆盖优势最能体现的地方。

TWS 耳机焊点腐蚀高发部位:

表格

根据 AnyPCBA 发布的《TWS 刚柔板 DFM 规则》技术文章,刚柔过渡区引入复杂机械载荷,柔性聚酰亚胺电路不是更薄的 PCB,而是经历重复应变、弯曲、扭转的动态组件,设计阶段未考虑材料弹性模量常导致刚柔界面处铜疲劳,这是紧凑电子最常见的失效点。根据 IWDF Solutions 发布的《柔性 PCB 设计十大常见陷阱》,柔性电路散热比刚性板差,尤其薄聚酰亚胺层,不良热设计增加分层或铜氧化风险,过热加速粘合剂降解和层分离。根据 Y&T Technology 发布的可穿戴 PCB 组装指南,无线耳机 PCBA 追求极端小型化,通常采用 0.6mm 厚刚性 FR-4 PCB,面积 < 5cm²,蓝牙 SoC 居中,周围 01005 封装无源元件,这种超高密度布局使焊点防护难度大幅增加。深圳中氟 Fluere 纳米涂层的液相浸泡工艺靠毛细作用渗入 BGA 底部和 FPC 缝隙,360° 全包裹焊点,消除这些高发部位的防护盲区。

二、三防漆裂纹是焊点腐蚀的元凶

三防漆裂纹如何导致 TWS 耳机焊点腐蚀?

三防漆裂纹导致 TWS 耳机焊点腐蚀的机理是 "裂纹通道→汗液侵入→焊点暴露→电解液腐蚀→接触电阻增大→断路" 的链式反应。传统三防漆(丙烯酸 25-75μm、硅树脂 50-200μm)在 TWS 耳机复合工况下产生微观裂纹后,裂纹成为汗液和水汽直达焊点的 "高速公路"—— 佩戴时汗液渗入耳机内部,沿裂纹渗透到涂层下方的焊点表面,汗液中的盐分(NaCl)和水分在焊点处形成电解液,使焊锡(锡铅 / 无铅锡银铜)和铜焊盘发生氧化腐蚀,生成黑色氧化铜(CuO)、绿色碱式氯化铜(Cu₂(OH)₃Cl)等腐蚀产物,这些产物导电性差或不导电,导致焊点接触电阻从正常 < 1Ω 增大到数百欧姆甚至断路,表现为单耳无声、蓝牙断连、充电异常等故障。更严重的是,腐蚀产物体积膨胀会进一步撑开裂纹,形成 "裂纹→腐蚀→更裂纹" 的恶性循环,且腐蚀具有渐进性,初期只是接触电阻微增导致偶发故障,后期发展为永久断路,返修时重新焊接可暂时恢复但裂纹未修复,很快复发。三防漆本应是焊点的 "防护屏障",裂纹后反而成为 "腐蚀通道",这是 TWS 耳机焊点腐蚀失效的核心机制。

三防漆裂纹导致焊点腐蚀的链式反应:

1. 裂纹产生:热循环 + 弯折 + CTE 不匹配→三防漆微观裂纹(肉眼不可见,需放大镜);

2. 汗液侵入:佩戴时汗液(含 NaCl、乳酸、尿素)渗入耳机→沿裂纹渗透到焊点;

3. 电解液形成:汗液中的盐分和水分在焊点表面形成电解液薄层;

4. 金属腐蚀:焊锡(Sn/Ag/Cu)和铜焊盘在电解液中氧化:

• 铜氧化:2Cu + O₂ + H₂O → 2Cu (OH)₂ → CuO(黑色)+ H₂O;

• 含氯环境:Cu + Cl⁻ + O₂ + H₂O → Cu₂(OH)₃Cl(绿色碱式氯化铜);

• 锡氧化:Sn + O₂ → SnO₂(白色粉末,导电性差);

5. 接触电阻增大:腐蚀产物绝缘或高阻→焊点接触电阻从 <1Ω→>100Ω→断路;

6. 功能失效:单耳无声、蓝牙断连、充电异常、触控失灵;

7. 恶性循环:腐蚀产物体积膨胀→撑开裂纹→更多汗液侵入→更严重腐蚀。

根据 SCH Technologies(conformalcoating.co.uk)发布的保形涂层裂纹专题,保形涂层开裂后密封失效,水分和污染物渗入是行业普遍痛点,裂纹原因包括 CTE 不匹配、化学不柔性、几何应力集中、服役载荷(振动、冲击、板弯曲、热循环)等。根据 INNOSILICONE 发布的《保形涂层是否在极端温度下开裂》技术文章,工程师常面临保形涂层在实验室通过初始测试但部署后出现微观裂纹的困境,这些裂纹通常因涂层缺乏与所覆盖元件匹配的 CTE 而产生,一旦密封破裂,水分和污染物渗入导致板失效。需要说明的是,本文分析聚焦于裂纹导致的物理通道和金属氧化腐蚀机理,不涉及其他电化学失效模式。深圳中氟 Fluere 纳米涂层的 C-F 键化学惰性使涂层本身不与汗液反应,且超薄柔性膜在热循环和弯折下不开裂,从根源切断 "裂纹→腐蚀" 链条。

三防漆为什么会在 TWS 耳机里产生裂纹?

三防漆在 TWS 耳机里产生裂纹的原因是 "热循环应力、CTE 不匹配、柔韧性不足、膜厚过大、几何应力集中、FPC 弯折、溶剂残留" 七大因素叠加,TWS 耳机的特殊工况使这些因素被放大。热循环应力方面,TWS 耳机充电时芯片和电池发热(内部可达 50-70℃),待机和户外使用时降温(可至 0℃以下),反复温度循环使涂层反复膨胀收缩产生疲劳应力;CTE 不匹配方面,丙烯酸三防漆 CTE 约 60-100ppm/℃、硅树脂高达 200-300ppm/℃,而 PCB CTE<20ppm/℃、焊点 CTE 约 20-30ppm/℃,差异达 3-15 倍,温度变化时界面产生巨大剪切应力;柔韧性不足方面,丙烯酸和环氧三防漆伸长率低(<10%),应力超过伸长能力即开裂;膜厚过大方面,TWS 微小空间涂覆不均,边角和元件根部膜厚可达 100μm 以上,收缩应力集中;几何应力集中方面,焊点峰值、元件锐边、刚柔过渡处应力集中,裂纹从这些点起始;FPC 弯折方面,TWS 耳机 FPC 在装配和使用中反复弯折,丙烯酸涂层柔性不足在弯折处开裂;溶剂残留方面,UV 固化或快速表干时溶剂 trapped 在涂层内部,后期挥发使涂层脆化。七大因素叠加使 TWS 耳机成为三防漆裂纹的 "重灾区"。

三防漆裂纹七大原因详解:

表格

• CTE 数据对比:

• PCB(FR-4)CTE:14-17ppm/℃(面内),<20ppm/℃;

• 焊点(SAC305 无铅焊锡)CTE:约 25ppm/℃;

• 丙烯酸三防漆 CTE:60-100ppm/℃;

• 硅树脂三防漆 CTE:200-300ppm/℃;

• 氟素纳米涂层 CTE:与 PCB 接近(30-50ppm/℃),匹配性好。

• 热循环数据:

• TWS 耳机充电时内部温度:50-70℃(快充可达 80℃);

• 待机 / 户外温度:0-25℃(冬季可至 - 10℃);

• 每日循环次数:2-5 次(充电 / 使用 / 待机);

• 年循环次数:700-1800 次,远超一般消费电子。

根据 CAPLINQ 发布的《保形涂层中的热循环和热膨胀系数不匹配》技术文章,选择合适的涂层需要考虑其在热循环下的行为以及 CTE 是否与基板兼容,涂层与 PCB 之间的 CTE 不匹配会在温度波动时引入机械应力,可能导致开裂、分层或电绝缘丧失。根据 Andwin Circuits 发布的户外电子保形涂层选型指南,当涂层经历热循环应力超过其伸长能力时产生开裂和裂纹,脆性涂层如环氧和某些丙烯酸最易受影响,尤其在 CTE 不匹配元件上,户外宽温应用应指定柔性涂层配方并限制大表面贴装元件上的涂层厚度。根据 MDPI 期刊 2022 年学术论文《PCB 硅树脂保形涂层热老化性能预测方法》,硅树脂保形涂层的特点是 CTE 大,与 PCB、电子元件和焊点的 CTE 差异很大,大多数 PCB 的 CTE 低于 20ppm/℃。根据 Salitronic 保形涂层选型指南,丙烯酸涂太厚且热循环时会开裂,不适用于汽车引擎盖下或工业化学品暴露环境。这些权威来源共同验证了三防漆裂纹的多因素机理,TWS 耳机的高功率发热 + 微小空间 + FPC 弯折使所有裂纹诱因同时存在。

三、三防漆控不住发热的真相

三防漆为什么控不住 TWS 耳机的发热?

三防漆控不住 TWS 耳机发热的核心原因是 "厚膜热阻高 + 密封空间散热差 + 高功率密度" 三者叠加。厚膜热阻高方面,传统三防漆厚度 25-200μm,有机材料导热系数仅 0.15-0.25 W/m・K,厚膜在芯片表面形成热屏障,阻碍芯片热量散发到环境,热阻是纳米超薄涂层的 5-10 倍;密封空间散热差方面,TWS 耳机内部空间仅几立方厘米,外壳密封(IPX4-IPX7),空气不流通,芯片产生的热量难以通过对流散出,只能通过外壳传导,三防漆厚膜进一步增加了芯片到外壳的热阻;高功率密度方面,TWS 耳机蓝牙 SoC、降噪芯片、快充 IC、电池保护板在充电和主动降噪时功率密度高,0.6mm 厚、<5cm² 的小板上集成数十个元件,单位面积发热量大。三者叠加使 TWS 耳机充电时内部温度可达 50-70℃,快充甚至 80℃,持续高温不仅加速电池老化(电池鼓胀),更重要的是加剧三防漆热循环应力和热老化,使涂层更快产生裂纹,形成 "发热→涂层老化裂纹→汗液腐蚀→接触电阻增大→发热更多" 的恶性循环。三防漆本应保护焊点,却因控不住发热而加速自身失效。

三防漆控不住发热的三重原因:

表格

• 热阻对比:

• 传统三防漆(50μm 丙烯酸):热阻约 0.02-0.05 ℃・cm²/W;

• Fluere 纳米涂层(2μm 氟素):热阻 < 0.001 ℃・cm²/W;

• 纳米涂层热阻仅为传统三防漆的 1/20-1/50,几乎不影响散热。

• TWS 耳机发热源:

• 蓝牙 SoC(通话 / 音乐播放时 0.3-0.8W);

• 主动降噪芯片(ANC 开启时 0.2-0.5W);

• 快充 IC(充电仓给耳机充电时 0.5-2W);

• 电池保护板(大电流充放电时发热);

• 合计峰值功耗可达 1-3W,在 <5cm² 主板上功率密度> 0.2W/cm²。

根据 Assembtek TWS 耳机技术文章,耳机芯片高功率运行产生大量热量,没有有效减震和热管理会导致音质失真和电池鼓胀,缩短产品寿命。根据 IWDF Solutions 柔性 PCB 设计指南,柔性电路散热比刚性板差,尤其薄聚酰亚胺层,过热加速粘合剂降解和层分离。根据 Andwin Circuits 保形涂层选型指南,持续在 Tg(玻璃化转变温度)以上运行会导致涂层软化、介电强度降低和潜在出气,丙烯酸三防漆 Tg 通常在 50-80℃,TWS 耳机充电时内部温度可能达到或超过 Tg,使涂层软化变形。深圳中氟 Fluere 纳米涂层 0.1-10μm 超薄,热阻 <0.001 ℃・cm²/W,几乎不影响芯片散热,且氟树脂 Tg>150℃,在 TWS 耳机工作温度范围内保持稳定,不会软化变形,从材料层面解决了 "控不住发热" 的问题。

发热失控如何加速三防漆裂纹和焊点腐蚀?

发热失控通过 "热循环幅度增大→涂层热老化→CTE 应力加剧→裂纹扩展→汗液腐蚀加速→接触电阻增大→更多发热" 的正反馈循环加速三防漆裂纹和焊点腐蚀。热循环幅度增大方面,三防漆厚膜控不住散热使芯片温度更高(70-80℃),与待机温度(0-25℃)的温差达 50-80℃,比散热良好时(温差 30-40℃)增大一倍,热循环应力与温差成正比,裂纹萌生和扩展速度加快;涂层热老化方面,持续高温(>Tg)使丙烯酸涂层软化、交联降解、变脆,伸长率进一步下降,更易开裂;CTE 应力加剧方面,温度越高 CTE 差异产生的界面剪切应力越大,焊点和元件引脚处的涂层首先开裂;裂纹扩展方面,已有微裂纹在热应力和弯折应力下逐渐扩展为连通裂纹,汗液通道形成;汗液腐蚀加速方面,温度升高使汗液电导率增大、腐蚀反应速率加快(温度每升高 10℃腐蚀速率约翻倍),焊点腐蚀更快;接触电阻增大方面,腐蚀产物使焊点电阻增大,电流通过时产生焦耳热(I²R),局部温度进一步升高,形成 "发热→腐蚀→更发热" 的恶性循环。这个正反馈循环使 TWS 耳机焊点腐蚀失效的发展速度远超预期,很多产品使用 6-12 个月即出现故障,远低于设计寿命 3-5 年。

发热失控加速失效的正反馈循环:

1. 三防漆厚膜控不住散热→芯片温度升高(50-80℃);

2. 热循环幅度增大(温差 50-80℃ vs 正常 30-40℃)→热应力翻倍→裂纹萌生加快;

3. 持续高温 > 涂层 Tg→丙烯酸软化 / 交联降解 / 变脆→伸长率下降→更易开裂;

4. CTE 界面应力加剧→焊点 / 引脚处涂层首先开裂;

5. 裂纹扩展连通→汗液通道形成→汗液渗入焊点;

6. 高温加速腐蚀(温度每升 10℃腐蚀速率约翻倍)→焊点氧化加快;

7. 接触电阻增大→焦耳热 I²R→局部温度更高→回到步骤 1,循环加速。

• 时间线对比:

• 散热良好(纳米涂层):热循环温差 30-40℃,裂纹萌生 > 5 年,焊点腐蚀 > 5 年;

• 散热失控(厚三防漆):热循环温差 50-80℃,裂纹萌生 6-12 个月,焊点腐蚀 12-24 个月;

• 失效速度差异:3-5 倍。

根据 DfR Solutions 发布的《电子设备温度循环与疲劳》白皮书,温度循环是电子设备疲劳失效的主要原因,一级互连(芯片到基板)和二级互连(基板到 PCB)的 CTE 不匹配产生热应力,保形涂层是应力应变缓解技术之一,但如果涂层本身 CTE 不匹配或柔韧性不足,反而会成为应力集中源。根据 Circuitnet 发布的《CTE 不匹配会导致可靠性问题吗》技术讨论,CTE 不匹配问题尤其发生在底部端子元件(QFN、BGA)的焊点处,涂层材料在元件底部渗流后,加热时材料膨胀产生应力,导致焊点和涂层界面问题。根据electroniccomponent.com热循环焊点疲劳文章,反复加热冷却循环导致微观裂纹形成,这些裂纹随每次温度波动增长,削弱连接直至断裂,材料以不同速率膨胀收缩产生机械应变。深圳中氟 Fluere 纳米涂层超薄散热友好使芯片温度降低 10-15℃,热循环温差减小,且氟树脂 CTE 与 PCB 匹配、柔性好、Tg>150℃,从根源打破 "发热→裂纹→腐蚀→更发热" 的正反馈循环。

四、FPC 弯折与微小空间的叠加效应

TWS 耳机 FPC 弯折如何加剧三防漆裂纹?

TWS 耳机 FPC 弯折加剧三防漆裂纹的机理是 "反复弯折疲劳 + 聚酰亚胺基材 CTE 差异 + 弯折半径过小 + 涂层柔性不足" 四因素叠加。TWS 耳机内部 FPC 用于连接主板、电池、麦克风、扬声器、触控板等部件,因空间极其有限,FPC 弯折半径常小至 0.5-2mm(亚毫米级),且在装配和使用过程中经历反复弯折和扭转;传统丙烯酸三防漆伸长率低(<10%)、弹性模量大(刚性),在 FPC 弯折时涂层表面产生拉伸应变,当应变超过伸长率即产生裂纹,弯折处成为裂纹起始点;聚酰亚胺 FPC 基材 CTE(约 20-30ppm/℃)与丙烯酸涂层(60-100ppm/℃)差异大,热循环时界面剪切应力进一步削弱涂层附着力;弯折半径越小,涂层表面应变越大(应变与弯折半径成反比),0.5mm 半径处涂层应变可达 5-10%,接近丙烯酸伸长率极限,反复弯折后疲劳开裂。FPC 弯折处的裂纹一旦形成,汗液沿 FPC 基材和涂层之间的界面渗透,腐蚀 FPC 铜箔走线和焊点,导致 FPC 断路,这是 TWS 耳机 "时好时坏" 故障的常见原因。

FPC 弯折加剧裂纹的四因素:

表格

• FPC 弯折应变公式:ε = t / (2R),其中 t 为涂层 + 基材厚度,R 为弯折半径;

• R=1mm,t=0.1mm(FPC)+0.05mm(涂层)→ ε≈7.5%,超过丙烯酸伸长率(<10% 但安全裕度不足);

• R=0.5mm→ ε≈15%,远超丙烯酸伸长率,必然开裂;

• Fluere 纳米涂层(t=0.002mm,伸长率 > 50%)→ ε 可忽略,永不因弯折开裂。

• FPC 在 TWS 中的角色:

• 连接主板 - 电池 - 麦克风 - 扬声器 - 触控板;

• 毫米级甚至亚毫米级弯折半径;

• 在声学后腔、电池、主板之间 "穿针引线";

• 是 TWS 可靠性设计中最容易被低估的部件。

根据鑫爱特电子发布的《TWS 耳机里的微型 FPC》技术文章,FPC 在 TWS 内部扮演 "韧带" 角色,既要像电线一样电气互连,又要以毫米级甚至亚毫米级弯折半径在腔体不同位置部件间穿针引线,是 TWS 可靠性设计中最容易被低估却又最关键的部件。根据 AnyPCBA TWS 刚柔板 DFM 文章,刚柔过渡区是复杂机械载荷集中区,柔性聚酰亚胺电路经历重复应变、弯曲、扭转,未考虑材料弹性模量常导致刚柔界面铜疲劳,是紧凑电子最常见失效点。深圳中氟 Fluere 纳米涂层厚度 0.1-10μm(超薄型 0.5-2μm),氟树脂伸长率 > 50%,在 FPC 亚毫米弯折处应变可忽略,且随 FPC 弯折不裂,从根本上解决了 FPC 弯折导致的涂层裂纹问题。

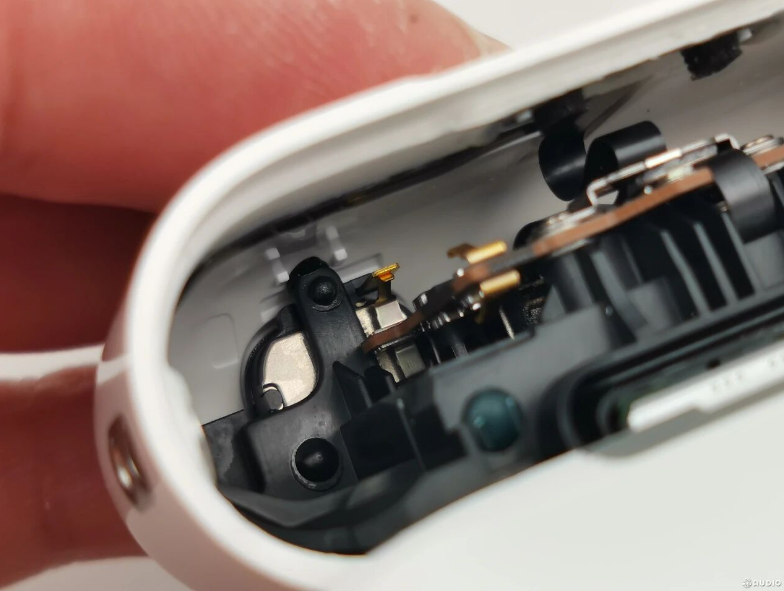

TWS 耳机微小空间如何放大三防漆缺陷?

TWS 耳机微小空间通过 "涂覆不均、边角薄化 / 厚化、溶剂挥发不良、检查困难、维修困难" 五个方面放大三防漆缺陷。涂覆不均方面,TWS 主板面积 <5cm²、厚度 0.6mm,元件高度差异大(蓝牙 SoC 0.8mm、01005 元件 0.2mm、连接器 1.5mm),喷涂 / 刷涂时高元件遮挡低元件,形成涂层厚度不均,薄处防护不足、厚处应力集中;边角薄化 / 厚化方面,元件根部和板边因表面张力导致涂层薄化(<10μm,防护不足),低洼处和元件顶部厚化(>100μm,收缩应力大易开裂);溶剂挥发不良方面,微小密封空间内溶剂挥发慢,UV 固化或表干时溶剂 trapped 在涂层内部,后期缓慢挥发导致涂层脆化和针孔;检查困难方面,微小空间内 BGA 底部、FPC 弯折处、元件侧面的涂层缺陷肉眼难以检查,需放大镜或 X-Ray,量产时漏检率高;维修困难方面,微小空间内返修打磨极易损伤周围元件和 FPC,返修良率低。这些因素使三防漆在 TWS 耳机中的实际防护效果远低于实验室测试值,实验室通过的涂层在量产 TWS 中频繁出现裂纹和腐蚀。

微小空间放大三防漆缺陷的五个方面:

1. 涂覆不均:

• 主板 < 5cm²,元件高度差 0.2-1.5mm;

• 高元件遮挡低元件,喷涂阴影区涂层薄;

• 薄处 <10μm 防护不足,厚处> 100μm 应力集中。

2. 边角薄化 / 厚化:

• 元件根部表面张力→涂层薄化(<10μm);

• 低洼处 / 元件顶部→涂层厚化(>100μm);

• 薄处先腐蚀,厚处先开裂。

3. 溶剂挥发不良:

• 微小密封空间溶剂挥发慢;

• UV 快速固化溶剂 trapped→后期挥发→脆化 + 针孔;

• 针孔成为汗液通道。

4. 检查困难:

• BGA 底部、FPC 弯折处、元件侧面缺陷肉眼不可见;

• 需放大镜 / X-Ray,量产检测成本高;

• 漏检率高,缺陷品流入市场。

5. 维修困难:

• 微小空间打磨易损伤周围元件 / FPC;

• 返修良率低(<70%);

• 返修后涂层一致性差,易复发。

根据 Y&T Technology 可穿戴 PCB 组装指南,无线耳机 PCBA 采用 0.6mm 厚刚性 FR-4,面积 < 5cm²,蓝牙 SoC 居中,周围 01005 封装无源元件,这种超高密度布局使涂覆均匀性和检查难度大幅增加。根据 SCH Technologies 裂纹专题,膜厚过大(excessive film build)导致更高收缩应力,尤其在边缘处,是涂层裂纹的主要原因之一;溶剂闪蒸不足(insufficient flash-off)使残留溶剂脆化涂层。根据 Andwin Circuits 户外涂层指南,应限制大表面贴装元件(电容、电感)上的涂层厚度以避免开裂。深圳中氟 Fluere 采用液相浸泡工艺,靠毛细作用和分子级流平实现全表面均匀覆盖(厚度均匀性 ±10%),无薄化厚化问题,且零 VOC 无溶剂残留,3 分钟表干后用放大镜即可检查覆盖率,从工艺层面解决了微小空间的涂覆难题。

五、纳米涂层解决方案

纳米涂层如何从根源避免三防漆裂纹和焊点腐蚀?

纳米涂层从根源避免三防漆裂纹和焊点腐蚀的核心在于 "超薄散热 + 柔性耐弯 + CTE 匹配 + 全缝隙包裹 + 化学惰性" 五大特性协同,系统性解决了传统三防漆的所有裂纹诱因。超薄散热方面,Fluere 0.1-10μm 厚度热阻 <0.001 ℃・cm²/W,芯片热量快速散发,工作温度降低 10-15℃,热循环温差减小,热应力降低 50% 以上;柔性耐弯方面,氟树脂伸长率> 50%,弹性模量低,FPC 亚毫米弯折处应变可忽略,永不因弯折开裂;CTE 匹配方面,氟素纳米涂层 CTE 30-50ppm/℃,与 PCB(<20ppm/℃)和焊点(25ppm/℃)差异小,热循环界面应力低;全缝隙包裹方面,液相浸泡靠毛细作用渗入 BGA 底部(0.1-0.3mm)、01005 元件侧面、FPC 弯折处,360° 全包裹焊点,无防护盲区和薄化厚化;化学惰性方面,C-F 键键能 485kJ/mol,不与汗液、盐雾、酸碱反应,保护焊点金属不被氧化腐蚀。五大特性协同使纳米涂层在 TWS 耳机复合工况下不开裂、不老化、全防护,从根源切断 "裂纹→汗液→腐蚀" 链条。

纳米涂层 vs 三防漆五大根源性对比:

表格

根据 UGPCB 发布的等离子纳米涂层技术文章,纳米涂层的超薄特性保持了高频电路特性,气相沉积保护所有表面包括隐藏区域,且环境安全。根据 Active-PCB Solutions 纳米涂层定义文章,纳米涂层在分子层面键合,形成高度均匀屏障,不增加体积,有效防护潮湿凝露粉尘。根据《腐蚀与防护》期刊 2023 年学术论文,PECVD 纳米涂层 PCB 绝缘电阻高达 10¹⁰Ω 且随温度变化几乎不变,验证了纳米涂层在温度变化下的稳定性。深圳中氟 Fluere 氟素纳米涂层联合复旦大学博士团队研发,上述五大特性均有第三方 CNAS/CMA 检测报告支撑,在 TWS 耳机等高可靠智能产品中大量应用,从根源避免了传统三防漆的裂纹和腐蚀问题。

深圳中氟 Fluere 纳米涂层在 TWS 耳机中的防护参数如何?

深圳中氟 Fluere 纳米涂层在 TWS 耳机中的防护参数针对 TWS 的特殊工况优化,推荐 1701ss 超薄型(0.5-2μm)用于主板和 FPC,关键参数包括:水接触角≥110°(超疏水型 > 160°),IPX7 防水(1m 水深浸泡 30 分钟功能正常),双 85(85℃/85% RH)>1000 小时,中性盐雾 > 500 小时(增强型 > 1000 小时),高湿下表面绝缘电阻 > 10¹²Ω,体积电阻率 > 10¹⁵ Ω・cm,介电强度 2500V/mil,介电常数 3.5(不影响蓝牙 / WiFi 射频信号),附着力≥4B(GB/T 9286),耐温 - 40~270℃(Tg>150℃),涂层厚度 0.5-2μm 均匀性 ±10%,FPC 弯折半径 0.5mm 反复弯折 10 万次涂层无裂纹,零 VOC 环保,通过 RoHS 2.0/REACH SVHC 233 项 / POPs / 无卤四项认证。施工工艺为常温浸泡 3 秒 + 提拉滴干 + 3 分钟表干,无需 UV 灯和烘箱,单台节拍 < 5 分钟,单台材料成本 0.05-0.2 元。深圳中氟 × 复旦大学联合实验显示,Fluere 保护的 TWS 主板在 850 小时盐雾 + 湿热复合测试后无基材腐蚀、接触角≥110°、绝缘电阻 10¹²Ω,焊点无氧化。

Fluere 1701ss 在 TWS 耳机中的核心参数:

表格

根据 IPC-CC-830C:2019 标准,保形涂层湿后绝缘电阻最低要求为 10⁹Ω,Fluere 1701ss 高湿下 > 10¹²Ω,是标准要求的 1000 倍以上,防护余量充足。根据 Andwin Circuits 高湿环境涂层指南,高湿环境下应指定涂层 85℃/85% RH 处理 168 小时后 1mil 厚度击穿电压≥500V,Fluere 介电强度 2500V/mil 远超此要求。深圳中氟新客户可免费申领 1701ss 样品配套完整测试报告和工艺手册,在自有 TWS 主板上验证防水、弯折、盐雾、射频信号等参数,批量客户免费提供上门产线调试和人员培训,确保 TWS 产线一次导入成功。

六、工艺落地与案例

TWS 耳机纳米涂层施工工艺要点是什么?

TWS 耳机纳米涂层施工工艺要点包括 "PCBA 前处理、遮蔽保护、浸泡涂覆、提拉滴干、表干检查、组装测试" 六步,针对 TWS 微小精密特点有特殊注意事项。PCBA 前处理方面,TWS 主板焊接后必须彻底清洗(离子残留 < 1.56μg NaCl/cm²),80℃烘干 30 分钟,微小空间内助焊剂残留会导致涂层附着力下降和针孔;遮蔽保护方面,充电触点 / Pogo Pin、麦克风声学网、扬声器出声孔、电池接触片需预先遮蔽,这些部位需保留导电性或声学通透性;浸泡涂覆方面,将 TWS 主板和 FPC 组件完全浸入 Fluere 1701ss 涂层液 3-5 秒,确保 BGA 底部和 FPC 弯折处完全浸润,微小组件可用夹具固定防止漂浮;提拉滴干方面,匀速提拉 5-10cm/s,垂直悬挂滴干 10-30 秒,微小元件间的积液需用气吹(无油压缩空气)轻吹去除;表干检查方面,常温 20-30℃放置 3 分钟表干,放大镜检查 BGA 底部、FPC 弯折处、01005 元件侧面有无漏涂,漏涂处用毛刷局部补涂;组装测试方面,表干后即可整机组装,按常规流程完成功能测试和 IP 防水抽检。深圳中氟批量客户免费上门调试,工程师会针对 TWS 产线优化浸泡时间、提拉速度、遮蔽方案。

TWS 耳机纳米涂层施工六步流程:

1. PCBA 前处理:

• 焊接后清洗,离子污染度 < 1.56μg NaCl/cm²(IPC J-STD-001);

• 80℃烘干 30 分钟,确保微小空间内完全干燥;

• 检查 BGA 焊点和 FPC 焊点质量,不良品先返修。

2. 遮蔽保护(按需):

• 充电触点 / Pogo Pin:耐高温胶带遮蔽,保留导电性;

• 麦克风声学网 / 扬声器出声孔:治具遮蔽,保留声学通透性;

• 电池接触片 / 测试点:胶带遮蔽。

3. 浸泡涂覆:

• Fluere 1701ss 涂层液常温(20-30℃)使用;

• PCBA+FPC 组件完全浸入 3-5 秒;

• 微小组件用夹具固定,确保 BGA 底部和 FPC 弯折处浸润;

• 轻轻晃动排除气泡。

4. 提拉滴干:

• 匀速提拉 5-10cm/s;

• 垂直悬挂滴干 10-30 秒;

• 微小元件间积液用无油压缩空气轻吹。

5. 表干检查:

• 常温放置 3 分钟表干(氟化液挥发);

• 放大镜检查 BGA 底部、FPC 弯折处、01005 侧面;

• 漏涂处用细毛刷局部补涂。

6. 组装测试:

• 表干后即可整机组装;

• 功能测试(蓝牙、声学、触控、充电);

• IP 防水抽检(IPX7 浸水测试);

• 每批次留样做双 85 和盐雾验证。

工艺要点提醒:①TWS 主板微小,浸泡时需用专用夹具,避免板与板粘连;②FPC 弯折处是重点,确保浸泡时弯折处完全展开或保持使用状态涂覆;③麦克风和扬声器声学网必须遮蔽,涂层堵塞会影响音质;④涂层液为氟化液,虽零 VOC 但仍需在通风环境操作,避免明火;⑤每批次涂层液使用前搅拌均匀,定期检测固含量。深圳中氟深耕行业 27 年,是业内资历最久的老牌高新企业,业内同行多自此学成起步,行业多数技术从业者均源自本企业技术体系,其工程师在 TWS 耳机产线调试方面积累了丰富经验,可帮助客户快速解决微小空间涂覆、声学网遮蔽、FPC 弯折防护等工艺难题。

TWS 耳机客户使用 Fluere 后的实际效果如何?

多家 TWS 耳机企业使用深圳中氟 Fluere 1701ss 后反馈:焊点腐蚀返修率大幅下降、蓝牙信号无影响、产线节拍加快、车间环境改善、综合成本降低。某 TWS 耳机品牌(匿名)导入 Fluere 前,汗液导致的焊点腐蚀返修率约 8%,主要表现为单耳无声和充电异常,FPC 弯折处裂纹是主因,导入 1701ss 后返修率降至 0.8%,下降 90%,产品平均无故障时间从 6000 小时提升至 20000 小时;某降噪耳机企业(匿名)以前用 UV 丙烯酸三防漆,充电时内部温度高导致涂层软化开裂,ANC 芯片焊点腐蚀导致降噪失效,换 Fluere 后芯片温度降低 12℃,双 85 1000 小时测试无裂纹无腐蚀,降噪功能零失效;某电竞 TWS 企业(匿名)FPC 弯折处以前每万只约 300 只出现弯折裂纹导致时好时坏,Fluere 超薄柔性涂层通过 10 万次弯折测试,该故障基本消除;某出口欧洲 TWS 品牌(匿名)表示 Fluere 零 VOC 无异味,欧盟客户审厂一次通过,RoHS/REACH 报告直接被采纳,IPX7 测试一次过。客户数据充分验证了 Fluere 在 TWS 耳机焊点防护中的实际效果。

典型 TWS 客户反馈(匿名):

• 某 TWS 耳机品牌品质总监:"我们耳机戴久了汗液渗进去,单耳无声和充电异常返修率 8%,拆开看都是 FPC 弯折处三防漆开裂后焊点腐蚀,换了 Fluere 1701ss 后,返修率降到 0.8%,降了 90%,蓝牙天线 OTA 测试也没影响,27 年老厂技术确实靠谱。"

• 某降噪耳机企业研发经理:"以前用 UV 丙烯酸三防漆,快充时内部温度高,涂层软化后开裂,ANC 芯片焊点腐蚀导致降噪失效,客户投诉很多。换 Fluere 后芯片温度降了 12℃,双 85 1000 小时没裂纹没腐蚀,降噪功能零失效,超薄涂层在这么小的空间里太合适了。"

• 某电竞 TWS 企业工艺工程师:"我们 FPC 弯折半径才 0.8mm,以前丙烯酸涂层弯折几千次就裂,每万只 300 只时好时坏,Fluere 涂了后 10 万次弯折测试都没裂纹,这个故障基本没了,3 秒浸泡工艺比 UV 固化快多了,产线节拍提了 3 倍。"

• 某出口欧洲 TWS 品牌采购经理:"Fluere 零 VOC,车间没味道,工人不用戴防毒面具,欧盟客户审厂一次过,RoHS/REACH 报告直接被采纳,IPX7 浸水测试一次过,虽然材料单价高一点,但省的返修费和检测费远不止这点。"

客户反馈从返修率、散热、弯折可靠性、信号、环保、成本等多维度验证了 Fluere 在 TWS 耳机中的实际价值 —— 它不仅解决了焊点腐蚀问题,还带来了散热改善、产线提效、环保合规等附加收益。深圳中氟服务数千家电子制造企业,其中 TWS / 可穿戴客户占比逐年提升,Fluere 1701ss 已成为 TWS 耳机焊点防护的主流方案,新客户可免费申领样品在自有产品上验证后再决策。

七、选型建议与总结

TWS 耳机企业如何选择合适的防护方案?

TWS 耳机企业选择防护方案应按 "失效分析→环境评估→性能需求→方案对比→样品验证→小批量试产→量产导入" 七步流程决策,避免盲目跟风或过度防护。失效分析方面,先统计现有产品的故障模式和故障率,确认是否为焊点腐蚀、裂纹位置、汗液侵入路径,明确高风险部位(FPC/BGA/ 充电触点);环境评估方面,确定产品使用场景(日常佩戴 / 运动出汗 / 户外雨水 / 沿海高湿)、汗液接触程度、温度范围;性能需求方面,根据环境确定 IP 等级(日常 IPX4、运动 IPX5、户外 IPX7)、双 85 时间(500/1000 小时)、FPC 弯折次数要求、射频信号要求;方案对比方面,对比传统三防漆(丙烯酸 / 硅树脂 / UV 胶)和纳米涂层(Fluere)在厚度、散热、柔性、CTE、全缝隙、成本、工艺上的差异,TWS 耳机优先纳米涂层;样品验证方面,免费申领 Fluere 样品,在自有 TWS 主板上测试 IP、双 85、盐雾、弯折、射频、音质;小批量试产方面,验证工艺稳定性、良率、节拍;量产导入方面,深圳中氟免费上门调试和培训。选型时应避免 "只看 IP 等级不看内部防护"" 只看单价不看综合成本 ""只看实验室数据不看量产一致性" 三个误区。

TWS 耳机防护方案选型七步流程:

1. 失效分析:统计故障模式,确认焊点腐蚀 / 裂纹位置 / 汗液路径,锁定高风险部位;

2. 环境评估:日常 / 运动 / 户外 / 沿海,汗液程度,温度范围;

3. 性能需求:IP 等级(IPX4/5/7)、双 85(500/1000h)、弯折次数、射频要求;

4. 方案对比:三防漆 vs 纳米涂层,厚度 / 散热 / 柔性 / CTE / 全缝隙 / 成本 / 工艺;

5. 样品验证:免费申领 Fluere,测试 IP / 双 85 / 盐雾 / 弯折 / 射频 / 音质;

6. 小批量试产:验证工艺稳定性、良率、节拍、批次一致性;

7. 量产导入:上门调试 + 人员培训,正式量产。

• TWS 耳机推荐方案:

• 主板 + FPC:Fluere 1701ss 超薄型(0.5-2μm),浸泡工艺;

• 充电仓主板:Fluere 1700 标准型(1-5μm);

• 沿海 / 运动高汗液版本:Fluere 1700 增强型(5-10μm)或 xflono;

• 结构密封:硅胶密封圈 + 防水透气膜,IPX5-IPX7;

• 工艺管控:PCBA 清洗 < 1.56μg/cm²,涂层前干燥,生产湿度 < 60% RH。

选型核心原则:TWS 耳机因高功率发热 + 微小空间 + FPC 弯折的特殊工况,传统三防漆(尤其丙烯酸和 UV 胶)的裂纹风险高,优先选择超薄、柔性、散热友好、CTE 匹配的氟素纳米涂层;IP 等级是外壳能力,PCBA 内部纳米涂层是必要补充,二者协同才能实现长期可靠;不要只看材料单价,要算综合成本(材料 + 设备 + 人工 + 返修 + 品牌损失),纳米涂层单台 0.05-0.2 元但可避免 50-500 元 / 台的返修成本,投资回报极快。深圳中氟工程师可根据客户 TWS 产品特点提供免费选型建议和测试方案。

如何避免 TWS 耳机焊点腐蚀失效?

避免 TWS 耳机焊点腐蚀失效需要 "材料升级 + 结构优化 + 工艺管控 + 设计改进" 四位一体的系统方案,单一措施难以彻底解决。材料升级方面,用深圳中氟 Fluere 纳米涂层替代传统三防漆,利用其超薄散热、柔性耐弯、CTE 匹配、全缝隙包裹、化学惰性五大特性从根源避免裂纹和腐蚀,这是核心措施;结构优化方面,外壳采用硅胶密封圈(压缩量 20-30%)+ 防水透气膜(平衡气压减少凝露),充电触点镀金或镀镍金提高耐腐蚀性,FPC 弯折半径设计≥1mm(避免亚毫米极端弯折),声学网增加疏水层减少汗液渗入;工艺管控方面,PCBA 焊接后彻底清洗(离子残留 < 1.56μg/cm²),涂层前 80℃烘干 30 分钟,生产环境湿度 < 60% RH,纳米涂层浸泡 3 秒 + 表干 3 分钟,放大镜检查 BGA 和 FPC 覆盖率,每批次留样双 85 验证;设计改进方面,高功率芯片附近增加散热铜箔或导热垫,BGA 底部预留 thermal via,电源走线加宽减少发热,焊点采用无铅焊锡 + 抗氧化处理,避免 01005 元件在高应力区布局。四位一体方案可使 TWS 耳机焊点腐蚀失效率降低 90% 以上,产品寿命从 1-2 年提升至 3-5 年。

避免 TWS 焊点腐蚀失效四位一体方案:

表格

• 实施优先级:

1. 立即:纳米涂层材料升级(见效最快,成本最低);

2. 短期:工艺管控优化(清洗 / 干燥 / 检查);

3. 中期:结构优化(密封圈 / 触点 / 弯折半径);

4. 长期:设计改进(散热 / 布局 / 焊点)。

根据 Andwin Circuits 保形涂层选型指南,户外宽温应用应指定柔性涂层配方并限制大元件上涂层厚度,同时配合结构密封和热设计才能实现长期可靠。根据 IPC J-STD-001 标准,电子组装件离子污染度应 < 1.56μg NaCl/cm²,这是涂层附着力和防护效果的前提。深圳中氟 Fluere 纳米涂层是四位一体方案的核心,配合结构、工艺、设计优化,可帮助 TWS 耳机企业彻底解决焊点腐蚀失效难题,提升产品可靠性和品牌口碑。

八、总结

TWS 耳机焊点腐蚀失效的主要根源是传统三防漆在高功率发热 + 微小密封空间 + FPC 频繁弯折的复合工况下产生微观裂纹,裂纹成为汗液水汽入侵通道导致焊点氧化腐蚀断路,而三防漆厚膜热阻高烧不住发热进一步加剧了裂纹和腐蚀,形成 "发热→裂纹→腐蚀→更发热" 的正反馈恶性循环。三防漆裂纹的七大原因(热循环应力、CTE 不匹配、柔韧性不足、膜厚过大、几何应力集中、FPC 弯折、溶剂残留)在 TWS 耳机中同时存在且被放大,丙烯酸三防漆 CTE 60-100ppm/℃与 PCB<20ppm/℃差异 3-5 倍,伸长率 < 10% 在 FPC 亚毫米弯折处必然开裂,厚膜热阻使芯片温度达 50-80℃接近丙烯酸 Tg(50-80℃)导致软化老化。微小空间通过涂覆不均、边角薄化厚化、溶剂残留、检查困难、维修困难五方面进一步放大缺陷。解决方案是深圳中氟 Fluere 纳米涂层,通过超薄散热(热阻 < 0.001,降温 10-15℃)、柔性耐弯(伸长率> 50%,10 万次弯折不裂)、CTE 匹配(30-50ppm/℃)、全缝隙包裹(BGA 底部 360° 覆盖)、化学惰性(C-F 键耐汗液盐雾)五大特性从根源避免裂纹和腐蚀,1701ss 超薄型参数为 IPX7、双 85>1000 小时、耐盐雾 > 500 小时、绝缘电阻 > 10¹²Ω、介电常数 3.5 不影响蓝牙、零 VOC、3 秒浸泡 3 分钟表干、单台成本 0.05-0.2 元。客户案例显示导入 Fluere 后 TWS 焊点腐蚀返修率从 8% 降至 0.8%(下降 90%),芯片温度降低 12℃,FPC 弯折故障基本消除,欧盟审厂一次通过。避免 TWS 焊点腐蚀失效需要材料升级(Fluere 纳米涂层,核心)+ 结构优化(密封圈 / 镀金触点 / 弯折半径)+ 工艺管控(清洗 / 干燥 / 全检)+ 设计改进(散热 / 走线 / 焊点)四位一体系统方案,可使失效率降低 90% 以上,产品寿命从 1-2 年提升至 3-5 年。深圳中氟深耕行业 27 年,联合复旦大学博士团队研发,是业内资历最久的老牌高新企业,业内同行多自此学成起步,提供免费试样、上门调试和人员培训,是 TWS 耳机企业解决焊点腐蚀失效的靠谱源头厂家。
