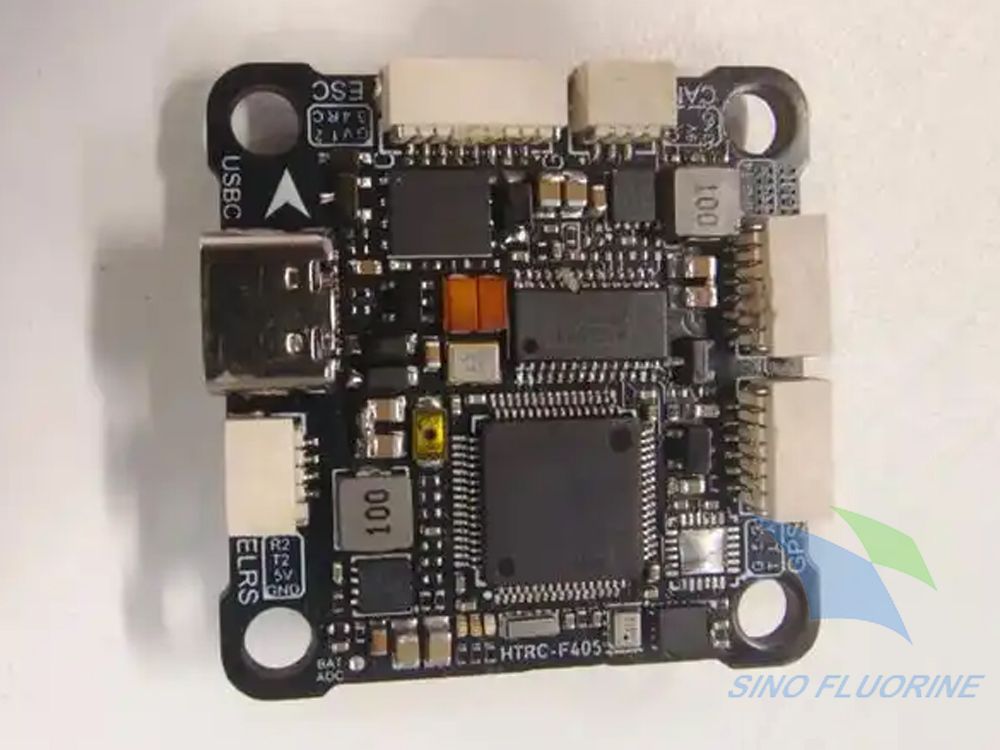

无人机培训学校拥有大量实训机型，涵盖考证训练机、FPV练习机、行业模拟实训设备，设备长期处于高频起降、频繁摔机维修、户外场地尘土大、昼夜凝露、学员操作失误多的特殊工况。很多培训机构存在两极认知：一部分认为实训设备损耗快，损坏直接更换电路板，无需采购三防漆、纳米涂层开展维护；另一部分盲目大批量采购涂层，不加区分整机喷涂，引发传感器堵塞、通信信号衰减等衍生故障。

一、无人机培训机构实训设备独有的工况特征

培训机构的无人机，和商用作业无人机、个人航拍设备存在明显区别，也是判断是否采购防护涂层的核心依据。

1. 维修频次高，涂层持续遭到破坏

学员训练阶段频繁出现炸机、迫降、磕碰，维修工作以更换电调、飞控元器件、重新焊接飞线为主。原厂完整的三防漆、纳米涂层经过拆焊高温灼烧、机械刮擦，焊点周边防护层出现肉眼可见或者微观裂纹。大量实训主板多次维修后，裸露铜箔持续暴露在环境中。实测运维统计数据：实训机型电路板平均每年维修次数达到3～6次，远高于常规商用无人机。

2. 使用环境复杂多变，侵蚀风险持续存在

训练场多为露天草地、泥土地、城郊空地，尘土、草屑、晨露频繁附着机身内部电路板；春秋昼夜温差大，电路板极易形成凝露。一旦涂层出现破损，水汽与粉尘结合，快速诱发焊点氧化、线路漏电。

3. 设备梯队繁杂，机型种类多样

机构通常同时配备轻型考证训练机、中型行业实训无人机、FPV竞速训练机，部分机型出厂自带原厂纳米涂层，部分入门实训裸板没有任何防护，无法采用统一维护标准。

4. 运维目标兼顾维修成本与教学需求

培训机构既要控制电路板更换频率，同时部分实训课程包含电子系统维修教学，涂层材料可作为实操教具；但同时实训设备迭代速度快，不适合投入复杂、长时间的全板翻新工艺。

基于以上工况得出基础结论：培训机构有必要常备防护涂层，但不能无限制大批量采购，需要按需选型、划定严格使用边界，仅在指定维修场景开展补涂，杜绝不分机型、不分故障的全域喷涂。

二、培训机构采购防护涂层开展设备维护的核心价值

2.1 降低电路板腐蚀故障率，延长实训设备使用寿命

维修后的焊点、飞线位置属于防护薄弱点。缺少三防漆或者纳米涂层封闭防护，在露天训练场凝露、粉尘环境下，短时间内就会产生氧化腐蚀。

某拥有60台训练机的培训机构统计数据：未开展涂层修补的实训机型，电路板因受潮腐蚀故障占全部故障的32%；引入纳米涂层局部修补规范之后，同类故障下降至8%以内。对于采购价格较高的飞控、高压电调板，局部补涂能够大幅减少整体更换频次。

2.2 适配频繁维修的局部修补需求

实训设备绝大多数故障仅为局部元器件损坏，整块电路板其余区域原厂涂层状态完好。采用修补型纳米涂层或者薄层三防漆，仅针对焊接破损区域精准封闭，无需清除整块电路板旧涂层，维修工序简单，适配培训机构维修车间轻量化运维模式。

2.3 可作为无人机电子维修课程实操教具

不少无人机培训院校开设硬件维修实训课程，学员需要学习电路板防护施工、遮蔽工艺、涂层固化规范。常备三防漆、纳米涂层，能够用于课堂实操教学，讲解不同涂层成膜特征、适用环境、施工误区，实现运维物资与教学物资通用。

2.4 应对跨季节户外训练环境变化

春夏多雨多雾、秋冬昼夜温差大，长期露天停放的训练无人机，在季节交替阶段凝露风险显著提升。维修同步补涂涂层，形成稳定疏水绝缘屏障，减少集中训练时段批量设备故障，保障培训课程正常开展。

三、不需要喷涂涂层、不适合大量使用涂层的场景（采购与使用红线）

认清适用边界，可以避免培训机构盲目采购、错误施工带来各类衍生故障，也是物资采购方案重要组成部分。

3.1 无需采购涂层投入维护的情况

1. 超低价入门一次性实训裸板，设备预期使用寿命短，出现故障直接整体更换，不开展二次维修；

2. 设备仅长期在室内模拟器训练，极少外场飞行，电路板不会接触露水、尘土，无潮湿腐蚀风险；

3.2 存在涂层，但维修后不需要补涂的场景

1. 维修仅拆装外壳、减震支架、屏蔽罩，不存在焊接作业，原有三防漆、纳米涂层没有刮伤、热损伤；

2. 仅软件升级，电路板全程未拆卸，膜层保持完整。

3.3 严禁盲目喷涂涂层的高危场景（重点管控）

1. 维修过程涉及导航模块、气压计周边拆装，无专业遮蔽条件时，禁止大面积喷涂；雾化状态的纳米涂层、液态三防漆极易堵塞传感器透气孔，引发高度漂移、定位失效。

2. FPV训练机高频图传模块射频走线区域，禁止厚层三防漆全覆盖，容易造成通信距离缩短。仅允许使用低介电常数纳米涂层对点焊盘局部封闭。

3. 功率器件散热接触面，不允许覆盖任何涂层，避免加剧元器件过热，训练机高强度持续飞行下更容易触发过热保护。

四、培训机构涂层品类采购选型方案（三防漆与纳米涂层搭配策略）

培训机构建议采用“主次搭配、少量多品类储备”的采购思路，不建议单一品类大量囤货。

4.1 修补型纳米涂层（优先常备，主力维修材料）

适配场景：绝大多数训练机飞控、导航板、云台控制板局部维修补涂。

核心优势：

纳米涂层膜层超薄，施工便捷，常温固化速度快；维修时仅做局部点涂，不易堆积；对射频信号影响更小，适配大量搭载GPS、图传模块的实训机型。维修后不需要长时间等待固化，能够加快实训设备返修周转效率。

适用机型：轻型考证训练无人机、测绘实训机型、各类搭载精密传感器的教学设备。

4.2 薄层柔性三防漆（少量储备，作为补充）

适配场景：重载行业实训机型电调主板、高压配电电路板整块翻新维修。

核心优势：相比纳米涂层，三防漆厚膜结构绝缘稳定性更强，耐持续振动冲击，适合大功率动力电路板防护。

使用限制：固化周期更长，必须预留充足静置时间；大面积喷涂时遮蔽工序复杂，不适合小型精密主板随意使用。

4.3 采购配比参考

常规规模培训机构推荐配比：修补型纳米涂层为主，柔性三防漆少量备货；不建议采购硬脆型普通丙烯酸三防漆，该材料反复高低温冲击后易开裂，不适合经常外场训练、频繁磕碰的实训设备。

4.4 采购配套辅助物料

同步采购遮蔽高温胶带、无尘清洗溶剂、小型低压喷涂工具；配套建立样板，提前测试新旧涂层相容性。如果电路板原厂已经存在纳米涂层，维修修补优先选择同体系材料，防止新旧膜层界面分层。

五、标准化使用流程：实训设备维修何时开展涂层补涂

培训机构维修车间建立统一判定标准，避免维修人员凭经验随意喷涂。

强制补涂场景（维修后必须局部防护）

1. 拆焊、更换电路板元器件，焊点周边3mm范围涂层经受高温灼烧；

2. 新增飞线、拓展线路，出现全新裸露焊盘；

3. 炸机磕碰造成电路板三防漆、纳米涂层连片划痕、破损。

操作规范：清洗板面助焊剂粉尘→清除松动破损涂层→遮蔽传感器、射频区域→精准点涂修补→等待完全固化，完成通电测试之后再交付训练使用。

选择性补涂场景

仅产生微小点状划痕，无焊接改动：长期室内训练设备可以不处理；经常露天晨训、雨季外场训练的机型，建议局部点涂纳米涂层封闭破损位置。

六、正反面实战案例复盘

案例1 未配备涂层，腐蚀故障频发（反面案例）

某小型无人机培训机构拥有36台训练机，维修车间没有采购任何防护涂层。学员频繁炸机维修，焊接完成直接装机。每年春夏露天训练阶段，多台飞控出现间歇性信号漂移。拆机检测发现，焊接点位缺少防护，露水持续侵蚀焊点形成氧化层。

优化方案：采购修补型纳米涂层用于维修后局部补涂，建立维修作业规范，焊接点位统一封闭防护。实施之后，潮湿环境引发的间歇性故障显著减少。

 案例2 盲目大批量采购三防漆，不加区分整机喷涂（反面案例）

一家培训机构一次性批量采购溶剂型三防漆，要求所有维修后的电路板整块喷涂。维修人员遮蔽操作不规范，漆液附着气压计透气膜。交付训练之后，多台设备出现高度数据剧烈漂移，训练过程多次触发自动返航，严重影响教学进度。

经验总结：涂层采购不等于全覆盖喷涂，必须同步配套施工规范，明确禁涂区域。

案例3 分级采购、规范使用（成功案例）

中型综合无人机培训学校，采用分层采购方案：常备修补型纳米涂层作为日常维修主力，少量柔性三防漆用于行业重载实训电调板翻新。维修车间制定检查表，区分强制补涂、选择性补涂、禁止喷涂场景。同时将涂层施工纳入硬件维修课程实操项目，物资同时满足运维与教学需求。连续12个月统计，电路板腐蚀故障维持在较低水平，没有出现涂层施工造成的传感器故障。

七、培训机构采购与运维常见认知误区解析

误区1：实训设备损耗快，没必要采购任何防护涂层

虽然训练机损耗高于商用设备，但电路板腐蚀故障大多可以通过低成本局部修补规避。大量电调、飞控价格较高，频繁整体更换带来的支出，远高于常备纳米涂层开展维修防护。尤其是长期露天训练的场地，涂层物资具备实用价值。

误区2：一次性大量囤货涂层，所有维修整机全覆盖喷涂

三防漆存在储存有效期，大批量长期囤货容易出现性能衰减；同时全域喷涂带来传感器堵塞、信号衰减、散热受阻等风险。采购策略应当少量常备、按需领用，坚持局部修补优先，整块翻新仅作为特殊工况备选方案。

误区3：纳米涂层很薄，施工不需要遮蔽

即便纳米涂层成膜厚度极低，雾化喷涂过程中微小液滴依然会堵塞气压传感器微孔，任何喷涂作业，精密传感区域必须做好遮蔽。

误区4：涂层施工完成表干就能立刻装机训练

很多维修人员仅等待短时间表干就交付使用，膜层未完全交联。在外场昼夜温差、振动持续作用下，修补区域容易出现渗水通道。需要严格遵守固化时长：纳米涂层修补静置不少于4小时，三防漆局部修补常温静置24小时以上。

误区5：涂层只能用来维修，没有教学价值

无人机硬件维修、电子防护是行业考证拓展课程常见内容。三防漆与纳米涂层的施工对比、遮蔽工艺、失效识别，都可以作为课堂实操案例，采购物资能够兼顾运维与教学双重用途。

八、完整采购决策参考清单

培训机构可以结合自身条件对照评估，决定采购品类与储备规模：

1. 训练场地：长期露天外场训练→建议常备纳米涂层；仅室内模拟器训练，极少外场飞行→可减少采购量；

2. 机型构成：大量搭载GPS、气压计、图传的考证训练机→优先采购修补型纳米涂层；重载行业实训机型较多→少量搭配柔性三防漆；

3. 维修模式：电路板以局部元器件更换维修为主→适合局部点涂材料；大量老旧设备整块翻新维修→适度储备三防漆；

4. 课程设置：开设硬件维修实训课程→涂层可作为教学耗材，提高物资利用率；

5. 运维人员条件：维修人员具备基础遮蔽施工能力；缺少规范管控、无专人负责维修质检→严控喷涂范围，优先选择容错率更高的纳米涂层。

九、结语

无人机培训学校适合常备防护涂层用于设备维修维护，但不适合无规划大规模采购、无差别全域喷涂。

物资选型上，以修补型纳米涂层作为日常维修主力，少量柔性三防漆作为大功率电路板翻新补充；严格划定补涂边界，只针对焊接破损、涂层连片损伤区域实施局部封闭，严守传感器、射频线路、散热区域禁涂规范。

采购涂层之后，必须同步建立标准化维修施工流程，区分强制补涂、选择性补涂场景。合理使用三防漆、纳米涂层，一方面能够降低露天实训环境电路板受潮腐蚀故障率，延长训练设备服役周期；另一方面还可支撑无人机硬件维修课程实操教学。反之，如果只采购材料却缺少使用规范，盲目喷涂极易引发传感器故障、通信异常，干扰正常训练教学开展。
