电磁防护涂层的屏蔽效果检测方法是什么?
  • 作者:深圳中氟
  • 发布时间:2026-08-03
  • 浏览次数:
  • 来源:
  • 分享:

随着无人机搭载的无线通信、导航、高速信号电路持续普及,电子模块之间电磁串扰问题日益突出。传统三防漆以防潮防腐为核心功能,不具备电磁抑制能力,而复合型电磁防护涂层结合纳米导电填料体系,在实现基础防护的同时提供电磁屏蔽效能,兼顾传统纳米涂层的共形包覆优势与电磁抑制特性。想要客观评估涂层实际抑制干扰能力,不能依靠简易定性试验,需要建立分层检测体系。


一、检测前置基础说明

1.1 涂层电磁防护的两大技术路线区分

常规绝缘型三防漆、疏水纳米涂层属于绝缘膜层,电磁屏蔽效能极低,仅能够完成防潮防护;电磁防护涂层是功能改性材料,在保留纳米涂层轻薄共形特点基础上实现电磁衰减,分为吸收型、反射型两类。

涂层屏蔽效果核心评价指标为屏蔽效能(SE),单位dB。数值越高代表电磁波衰减程度越强:

SE<10dB:几乎无电磁抑制作用,等同于普通三防漆;

10dB~30dB:适用于轻度电磁干扰抑制;

30dB~60dB:满足无人机常规图传、导航模块抗干扰需求;

>60dB:适配工业无人机高精密飞控、远距离数传等高严苛场景。

实测参考数据:普通透明纳米涂层屏蔽效能普遍低于5dB;常规丙烯酸三防漆屏蔽效能3~8dB,二者无法解决电磁串扰,仅具备环境防护能力。该数据也是筛选电磁功能涂层的第一道判定依据。


1.2 检测前标准化试样制备要求

所有对比测试必须统一试样条件,否则数据不具备可比性:

1. 基材统一:选用无人机标准FR-4电路板基材,保持表面粗糙度一致;

2. 涂覆工艺固定:喷涂压力、走枪速度、固化温湿度严格统一,精准管控干膜厚度;

3. 对照组设置:空白裸板、普通三防漆样板、常规纳米涂层样板、电磁防护涂层样板同步参与测试;

4. 充分固化:涂层达到完全固化标准,未完全固化会导致膜层导电连续度不足,测试结果偏低。

大量测试数据表明:固化不完全的电磁防护纳米涂层,屏蔽效能实测数值会比标准值下降20%~40%,极易造成材料性能误判。


二、实验室样板级屏蔽效能主流检测方法

实验室测试以标准试样为载体,适合新材料入库筛选、配方迭代对比,是涂层研发与来料检验核心手段。

2.1 法兰同轴测试法(行业通用主流方法)

操作流程

将制备完成的平板涂层试样夹紧于同轴测试装置法兰之间,矢量网络分析仪发射不同频段电磁波,分别记录无试样、放置试样两种工况下信号传输数值,自动计算屏蔽效能。

1. 样板裁剪为装置匹配标准尺寸,保证试样无裂纹、无孔洞;

2. 试样边缘做好导电接触,避免电磁波从缝隙泄漏;

3. 设置测试频段,无人机常用频段覆盖900MHz、2.4GHz、5.8GHz;

4. 多次重复测量,剔除波动过大的异常数据。


适用范围与优缺点

适用频段:30MHz~18GHz,完整覆盖无人机数传、图传、GPS导航工作频率。

优势:测试速度快、数据重复性高、操作标准化,适合大批量样品平行对比;

局限:仅测试平面样板,无法还原电路板元器件凹凸表面涂层真实成膜状态,测试结果属于理论参考值。

应用案例:某工业无人机企业筛选电磁防护材料,利用法兰同轴装置对比多款改性纳米涂层。两款样品平面样板测试均达到45dB以上;后续实板测试出现明显分化,证明平面样板测试只能作为初筛,不能直接等同于整机使用效果。


2.2 屏蔽室窗口测试法

操作流程

在标准电磁屏蔽墙体预留测试窗口,将涂层样板封堵窗口。信号源在屏蔽室外发射电磁波,屏蔽室内接收天线采集信号,对比开窗(无样板)与封窗(放置涂层样板)的信号差值,计算屏蔽效能。

适用范围与优缺点

适用频段:20MHz~40GHz;

优势:测试频段范围广,更贴近自由空间电磁波传播形式;

局限:设备占地面积大,试样尺寸要求更大,测试流程复杂,不适合快速来料筛查。


2.3 自由空间弓形法测试

操作流程

在微波暗室内,发射天线与接收天线呈弧形对称布置,涂层样板放置在中心位置,消除电磁波反射干扰。采集有无试样情况下的信号衰减,获得屏蔽效能。

优势:最大限度模拟户外自由空间电磁传播环境;

局限:设备投入门槛高,测试耗时较长,多用于新材料最终性能评定。

重要提示:以上三类实验室平板测试,均存在共性偏差:电路板上元器件缝隙、BGA引脚间隙处的纳米涂层涂布均匀程度无法体现。样板数据达标,不代表PCBA实装后性能满足需求,必须增加电路板级验证。


三、电路板级实装测试方法(无人机涂层评估核心环节)

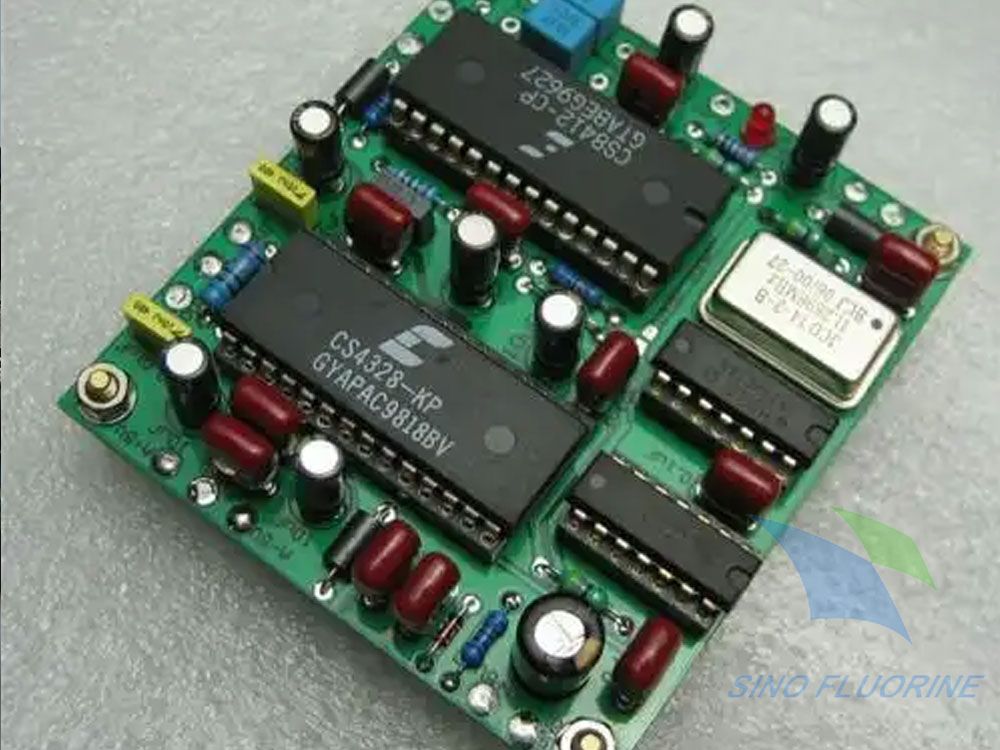

在标准PCB电路板上完成三防漆或电磁防护纳米涂层施工,固化后直接开展电路工况测试,填补平板样板与整机之间的数据断层,也是无人机行业最具备参考价值的测试环节。

3.1 传输线阻抗与干扰耦合测试

操作步骤

1. 制作带有高速信号线、射频走线的测试电路板,复刻飞控、无线模块线路布局;

2. 分组试验:裸板、普通三防漆涂覆板、电磁防护纳米涂层样板;

3. 外部施加固定强度干扰源,采集信号波形,观测信号噪声幅值、波形畸变程度;

4. 对比不同样板的噪声抑制能力,量化评估涂层对线路间串扰的抑制效果。

判定标准:同等干扰环境下,波形噪声幅值下降幅度越高,涂层电磁防护能力越好。同时同步监测阻抗变化,优质电磁纳米涂层不会造成射频走线阻抗严重偏移;劣质涂层极易引发射频信号失配。


3.2 近场电磁扫描测试

操作流程

使用近场扫描探头,逐点扫描电路板表面电场、磁场强度,生成电磁热力分布图。分别记录涂覆涂层前后电路板辐射强度图谱。

1. 电路板通电进入正常工作模式;

2. 探头保持固定高度匀速移动,完整扫描芯片、高频走线区域;

3. 对比涂覆前后辐射热点的信号强度衰减幅度。

优势:直观定位电路板辐射热点,可以直接观察纳米涂层在元器件缝隙位置的防护效果,弥补平板测试的短板。

实战案例:某FPV图传模块喷涂电磁防护纳米涂层,平板样板屏蔽效能测试达标。经过近场扫描发现,芯片侧壁涂层存在薄区,电磁泄漏明显。优化自动化喷涂轨迹,增加侧面补涂工序后,热点辐射强度下降32%。


3.3 辐射发射RE、辐射敏感度RS测试(半电波暗室)

按照通用电磁兼容标准,在半电波暗室内开展测试。

辐射发射测试:检测电路板自身工作向外辐射的电磁信号强度,判断涂层能否抑制电路板对外产生干扰;

辐射敏感度测试:外部施加电磁场,检验电路板是否出现工作异常、信号漂移。

对比试验设计:同一模块分别涂覆常规三防漆与电磁型纳米涂层,同步开展测试。大量实测显示,普通三防漆无法改善EMC指标,而合格电磁防护涂层能够显著降低辐射发射水平。


四、整机机载工况测试方法(最终落地验证环节)

实验室与电路板测试属于理想环境,无人机在空中持续振动、高低温交替,涂层膜层可能出现微裂纹,最终改变屏蔽性能。整机试飞测试是验证涂层长期稳定性的最后一环。

4.1 机载通信指标长期监测试飞测试

测试流程

1. 搭载标准化测试无人机,分别装配不同涂层处理的无线传输模块;

2. 设置固定飞行航线、飞行高度,保持距离地面站恒定距离;

3. 持续记录图传丢包率、导航定位信噪比、遥控信号信噪比;

4. 对比使用普通三防漆、常规纳米涂层、电磁防护涂层三种状态下通信指标。

判定逻辑:若喷涂电磁涂层后,信号信噪比明显提升、丢包次数减少,证明屏蔽功能在真实工况有效;指标无变化,说明涂层电磁功能不达标。


4.2 环境加速老化后复测屏蔽效能

模拟无人机长期服役环境,先开展冷热冲击、双85湿热循环老化试验,完成后再次复测屏蔽效能。

重点观察指标衰减幅度:高性能电磁纳米涂层**经过数百次温度循环后,屏蔽效能衰减幅度小于10dB;品质较差产品老化后导电网络断裂,屏蔽效能大幅跌落,逐步接近普通三防漆水平。


五、不同测试方法分级选用策略(无人机产线落地建议)

1. 新材料来料筛选:法兰同轴平板测试(快速初筛);剔除屏蔽效能与普通三防漆接近的无效产品;

2. 工艺研发、工艺参数调试:平板测试 + PCBA近场电磁扫描;优化纳米涂层喷涂厚度、喷涂轨迹;

3. 机型定型可靠性验证:半电波暗室EMC测试;

4. 最终可靠性确认:加速老化试验 + 真机试飞通信监测。

严禁只依靠平板样板测试数据直接批量投产,这是行业最常见的技术误区。


六、测试过程典型干扰因素与误差来源

1. 涂层厚度不均匀

电磁防护纳米涂层屏蔽效能和有效膜厚直接相关,局部过薄会形成电磁泄漏通道。自动化喷涂工艺不稳定、出现漏涂区域,会造成测试数据波动。普通三防漆不存在导电网络,厚度变化几乎不影响电磁指标。

2. 涂层固化程度不足

涂层未完全固化,内部导电结构连续性变差,实测屏蔽效能显著偏低,造成材料性能误判。测试试样必须严格遵守涂层固化时效,达到完全固化后方能上机检测。

3. 测试接触缝隙电磁波泄漏

法兰同轴、屏蔽窗口测试时,样板夹持位置存在缝隙,电磁波绕过试样传播,最终测试数值虚低。测试前保证试样平整、夹持紧密。

4. 涂层同时带来射频阻抗偏移

部分电磁防护纳米涂层介电特性偏高,大面积覆盖射频走线,虽然实现电磁屏蔽,但引发信号反射、阻抗失调。因此测试不能只关注屏蔽效能,必须同步监测射频通信质量。单纯追求高SE数值,可能造成无人机导航、图传性能恶化。


七、行业普遍认知误区澄清

误区1:只要名称带有电磁防护,屏蔽效能一定达标

很多改性纳米涂层仅提升疏水防腐能力,导电填料添加量不足,实测屏蔽效能和普通三防漆差距极小,不具备电磁抑制能力,必须通过测试量化验证。

误区2:平板样板测试合格,整机使用就一定有效

平板光滑平面容易形成连续完整膜层;而无人机电路板元器件高低错落,喷涂阴影区域容易出现纳米涂层薄膜缺损,形成电磁泄漏点,导致实装效果远低于样板数据。

误区3:屏蔽效能数值越高越好

过高导电型涂层直接敷设在射频线路表面,会干扰无线信号传输。无人机射频周边电路需要平衡屏蔽效能与信号传输性能,不能单一追求更高SE数值。

误区4:普通三防漆经过加厚喷涂,可以实现电磁屏蔽

绝缘体系三防漆无论增加多少膜厚,无法构建导电通路,不具备电磁波衰减能力,加厚仅提升防潮防腐能力,电磁干扰抑制无明显改善。


八、结语

电磁防护涂层屏蔽效果检测需要建立“平板样板初筛→电路板级验证→整机环境复核”三级测试体系。法兰同轴测试、弓形法、近场扫描、暗室EMC测试、机载试飞监测分别承担不同阶段的评价任务,不可相互替代。在无人机航电系统应用场景中,需要区分绝缘型三防漆、常规疏水纳米涂层与电磁功能改性涂层的性能边界,不能依靠外观简单区分电磁防护能力。

完整的评估方案不仅需要测量静态屏蔽效能,还需要结合老化试验、射频阻抗测试、真机通信测试综合判定。合理运用整套检测方法,既能筛选出满足抗干扰需求的电磁防护纳米涂层,又可以优化喷涂工艺,规避涂层误涂射频区域带来的通信故障,保障无人机飞控、导航、无线模块在复杂电磁环境稳定运行。


×
