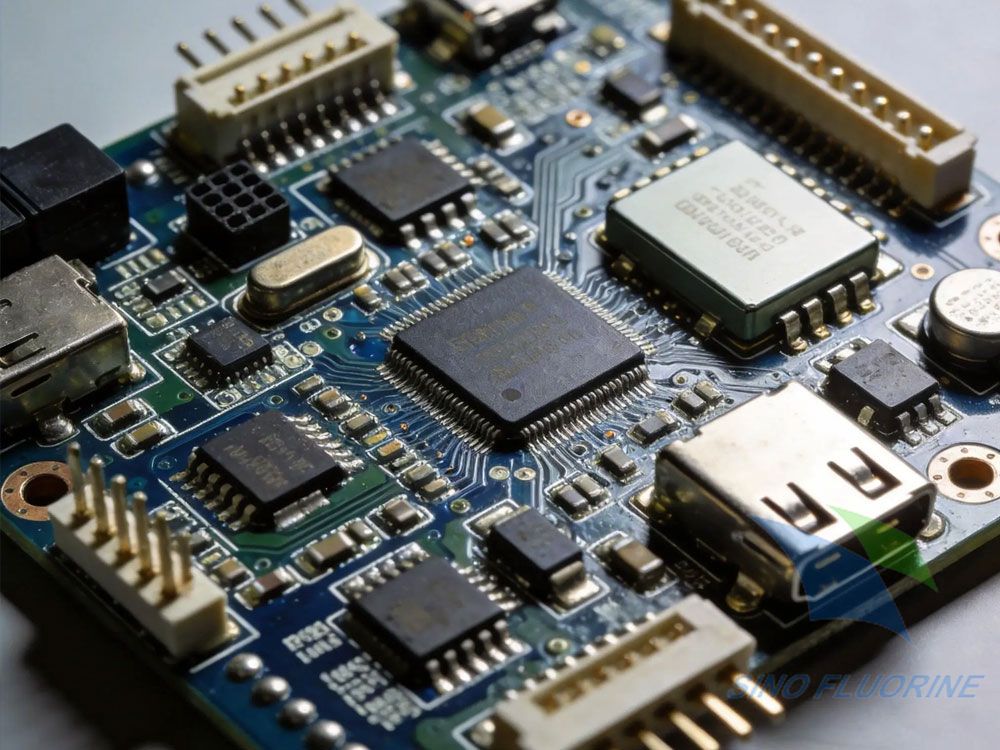

飞控系统是无人机的核心控制中枢，承载姿态解算、导航定位、动力调控、故障保护等关键功能，一旦电路板出现漏电、腐蚀、信号漂移，极易引发姿态失控、坠机事故。三防漆与纳米涂层是当前飞控PCBA主流防护材料，两类材料膜层特性、厚度、信号兼容性存在明显差异，无法直接通用。

一、飞控系统工况特征对涂层应用的约束条件

无人机飞控长期处于复合应力环境：持续机械振动、高空昼夜温差交替、空气凝露、沿海盐雾、田间水雾、粉尘堆积；同时板载IMU惯性单元、气压传感器、射频信号线路，属于高精密、高灵敏度电路。涂层应用不能简单执行整块电路板统一涂覆，必须兼顾防护性能、元器件工作特性、信号传输稳定性。

1. 飞控电路板元器件高度集成，BGA封装主控芯片、微型阻容件密集排布，缝隙狭小，要求涂层具备良好的渗透润湿能力；

2. IMU陀螺仪、加速度传感器对局部应力变化敏感，涂层堆积过厚会改变器件谐振特性，引入姿态噪声；

3. 气压计、麦克风存在微型通气孔，雾化涂层雾滴极易造成孔道堵塞，引发定高失效；

4. 板载射频走线、天线基座对涂层介电参数敏感，厚膜三防漆大范围覆盖会造成无线信号损耗。

实测数据统计：未做分层管控、整板盲目喷涂普通三防漆的飞控样机，野外试飞姿态漂移故障率达到8.3%；气压计通气孔堵塞概率11.6%；采用分区涂覆方案，搭配适配材料后，综合故障概率下降至0.7%。

二、飞控系统防护涂层核心适用硬件范围

按照风险等级划分为：强制全覆盖区域、选择性局部涂覆区域、维修补涂专属区域，分别适配三防漆与纳米涂层。

2.1 强制全覆盖区域（最高防护优先级）

该区域线路直接关系飞行基础控制，水汽、粉尘侵入会直接造成短路、腐蚀，要求完整连续的防护膜层，无裸露盲区。

1. 主控制单元：主控MCU周边引脚、各类信号阻容元件、时钟振荡电路、电源转换线路；

2. 信号采集电路：IMU外围滤波电路、磁罗盘配套处理线路；

3. 对外驱动线路：电调信号输出引脚、云台控制信号端口线路；

4. 供电回路：飞控内置稳压模块、滤波电容、功率回路焊点。

材料适配规则：

工业级长期恶劣环境作业机型，可选用高性能柔性三防漆；追求轻量化、射频干扰更低的机型优先选用纳米涂层。纳米涂层依靠超薄膜层特性，可以渗透进入BGA芯片底部缝隙，消除传统三防漆喷涂存在的底部防护盲区。

实测对比：常规选择性喷涂三防漆，BGA底部有效覆盖占比仅25%～35%；同工艺条件下纳米涂层毛细渗透覆盖率可达95%以上。

实战案例：某电力巡检无人机飞控早期使用普通三防漆**整板喷涂，未充分渗透芯片底部，在沿海地区连续运行3个月后，主控芯片焊点出现电化学腐蚀，多次出现空中失控返航。更换工艺，对飞控主控区域采用纳米涂层浸涂全覆盖，持续12个月野外巡检，未再出现同类腐蚀故障。

2.2 选择性局部涂覆区域（分区管控，按需防护）

该区域包含射频线路、连接器周边，不能无限制整体涂覆，遵循“线路涂覆、触点遮蔽”原则。

1. GPS/RTK导航基带线路、射频信号线基底：仅涂覆PCB走线与元器件，天线焊盘、U.FL天线基座严格遮蔽；

2. 外部通信接口周边线路：4G、数传模块周边电路，连接器金属触点禁止覆盖；

3. 存储芯片、指示灯周边电路：LED发光区域遮蔽，底部线路正常涂覆。

应用边界说明：

高频射频线路大面积使用厚膜三防漆，会增加信号传输损耗；对于搭载长距离图传、高精度RTK定位的工业无人机，射频周边优先选用低介电常数的纳米涂层；室内短距离作业、信号要求较低的消费级无人机，可采用薄层三防漆局部喷涂。

2.3 维修场景局部补涂适用范围

无人机售后维修更换元器件后，涂层仅适用于：新焊接元器件引脚、打磨清除旧涂层的裸露线路、新旧涂层衔接过渡区域。

适用限制：不允许大面积厚层叠加施工。老旧三防漆表面直接叠加涂层，容易出现两层膜层界面分层；维修场景优先选用同体系材料，若原板为纳米涂层，补涂同样使用纳米涂层，减少界面失效风险。

三、飞控系统绝对禁止涂覆涂层的区域（通用红线）

无论选用三防漆还是纳米涂层，以下部位必须提前遮蔽，是飞控施工最核心管控要点，一旦误涂将直接造成功能失效。

1. 气压计微型通气孔、传感器透气膜：任何涂层附着会阻断气压流通，高度测算持续漂移；

2. IMU传感器壳体振动敏感区域：过量涂层堆积形成附加应力，增大姿态噪声；

3. 各类连接器金属触点、金手指、调试接口焊盘；

4. 机械按键、拨码开关活动接触面；

5. LED灯珠发光面、光学传感窗口；

6. 板载散热器表面、功率器件散热接触面；

7. 天线基座、射频触点、屏蔽罩卡扣活动位置。

典型失效案例：某植保无人机维修网点，维修飞控时未遮蔽气压计透气孔，喷涂纳米涂层后直接交付作业，田间飞行过程定高持续波动，最高高度误差达到7米，险些撞击障碍物。拆解确认，微小雾滴在透气膜表面形成连续薄膜，阻断空气交换。

四、按照无人机机型划分涂层应用范围差异

4.1 消费级航拍、轻型FPV无人机飞控

工况特点：多在城市温和环境飞行，偶遇突发小雨，振动量级中等，对整机重量敏感。

涂层应用范围：飞控主板正反两面线路全覆盖；严格遮蔽传感器与连接器；优先选用超薄纳米涂层；仅在追求极致防潮的改装机型可薄层喷涂三防漆。

限制：不推荐厚膜三防漆大面积使用，避免增加整机载荷与干扰无线信号。

4.2 工业级植保、测绘、电力巡检无人机飞控

工况特点：长期高湿、水雾、盐雾、昼夜温差大，连续长时间作业，可靠性优先级高于轻量化。

涂层应用范围：主电源回路、主控、IMU电路强制全覆盖；射频区域局部限制性涂覆；可以采用复合防护方案——基础线路使用三防漆构建厚层隔离屏障，精密传感器周边配套纳米涂层做补充防护。

4.3 海事、近海巡逻无人机飞控

工况特点：持续盐雾侵蚀，极易发生金属线路腐蚀，属于最高等级防护需求。

涂层应用范围：整块飞控PCBA除遮蔽区域外全部防护；优先耐盐雾配方纳米涂层，或双层体系：底层三防漆构建隔离层，表层喷涂疏水型纳米涂层，抑制盐雾离子附着。

五、不同施工工艺对应的涂层适用范围边界

5.1 选择性自动喷涂（量产主流）

适配材料：三防漆、常规纳米涂层均可使用。

适用范围：适合规则飞控主板，可以通过程序精准划定涂覆区与禁涂区，大面积线路喷涂，搭配局部定点补涂；

局限：对于BGA底部、元器件背光缝隙渗透能力有限，高密度小型飞控主板需要搭配多角度往复喷涂程序。

5.2 全自动浸涂工艺

适配材料：优先纳米涂层；低粘度三防漆受限较多。

适用范围：结构简洁、无大量微型透气传感器的飞控主板；能够实现360°共形覆盖，充分渗入微小缝隙；

局限：必须配套自动化精密遮蔽工装，气压计、连接器完整封堵，复杂多传感器飞控板较少单独使用浸涂。

5.3 人工刷涂、点涂（维修返修场景）

适配材料：三防漆、修补型纳米涂层；

适用范围：仅用于维修局部补涂，不适合全新整机批量防护；仅覆盖元器件焊点与裸露线路，严禁大范围刷涂，防止涂层堆积。

六、涂层应用范围常见误区解析

误区1：防护效果越强越好，飞控整块电路板无差别全覆盖

部分厂商为简化工艺，省略遮蔽工序，直接整板喷涂三防漆，最终引发传感器故障、信号衰减。防护范围必须平衡防护需求与元器件物理特性，全覆盖不等于最优方案。

误区2：纳米涂层足够稀薄，可以省略遮蔽工序

虽然纳米涂层干膜厚度远低于三防漆，但雾化状态下微小液滴依然能够堵塞0.3～0.5mm的通气孔，不存在“无需遮蔽”的涂层材料，遮蔽流程不可省略。

误区3：飞控只需要喷涂正面，背面元器件少无需防护

飞控背面存在大量焊点、过孔，水汽容易从板材过孔向内渗透，长期高低温循环下，背面焊点腐蚀属于高发故障点。规范工艺要求，除特殊遮蔽位置外，正反面线路同步防护。

误区4：短期室内试飞机型，可缩减涂覆范围

室内环境不存在雨水、盐雾，但无人机存储转运过程依然会接触潮湿空气，未防护焊点会缓慢氧化，长期存放后首次户外飞行容易突发故障。

七、涂层应用范围验证与判定标准

确定飞控涂层涂覆边界后，需要通过两级测试验证范围设计是否合理：

1. 静态功能测试：涂覆固化完成后，检测气压计精度、IMU噪声水平、GPS信号接收灵敏度，确认涂覆区域没有引发器件性能偏移；

2. 环境加速测试：冷热冲击、双85湿热循环测试，观察未涂覆区域是否出现腐蚀，涂覆区域是否完整连续；

参考测试数据：合理划分涂覆范围的飞控样板，经过500小时双85湿热试验，线路无氧化；涂覆范围设计缺陷、关键焊点遗漏防护的样板，300小时内出现焊点发黑。

八、结语

无人机飞控系统专用防护涂层的应用范围核心准则可概括为：分级分区、精准遮蔽、材料匹配。三防漆适合需要长效物理隔离、环境严苛的工业机型基础线路防护；纳米涂层凭借超薄、高渗透、低信号干扰特性，适配高密度精密电路、轻量化无人机飞控。强制防护区域、选择性涂覆区域、禁止涂覆区域必须在图纸与工艺文件中清晰界定。

在实际落地过程中，不能套用统一标准，应当结合无人机作业环境、飞控硬件布局、选用纳米涂层或三防漆的材料特性动态调整涂覆边界。合理划定应用范围，既可以充分发挥涂层防潮、防盐雾、防腐蚀的防护价值，又能够规避涂层误涂造成的传感器漂移、通信干扰等飞行隐患，从工艺源头提升飞控系统长期运行可靠性。
