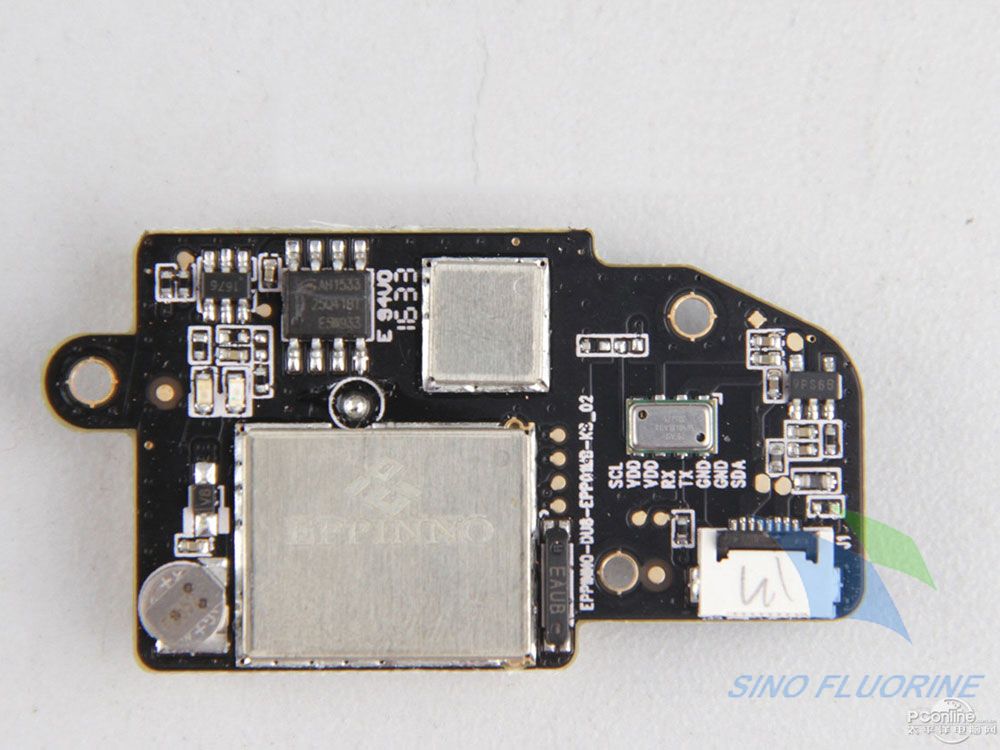

无人机机载电路板三防漆、纳米涂层长期经受温差凝露、盐雾侵蚀、持续振动、人为拆装摩擦，极易出现开裂、鼓泡、分层、疏水失效、局部腐蚀等故障。返修过程中普遍存在三大典型问题：故障判定片面，仅依靠目视遗漏界面隐性失效；新旧涂层界面处置不当，修补后短期再次沿边界开裂；重涂固化管控缺失，造成二次涂层缺陷。行业故障统计显示：返修流程不规范引发涂层二次失效占涂层返修故障75%；未做渐变坡面过渡、板面清洁除湿不到位造成修补区域再次渗漏腐蚀占64%；盲目局部修补系统性老化涂层，短期复发占52%。

一、故障涂层失效类型与返修底层判定逻辑

（一）两类涂层典型故障特征区分

（二）返修核心抉择：局部修补 OR 整板清除重涂

满足全部条件，可实施局部修补

1. 损伤为孤立点位，总面积占板面涂层区域＜5%；

2. 周边原有涂层附着力完好，无大范围发白、微裂纹、层间剥离；

3. 失效诱因明确：外力摩擦、拆装刮伤、单点焊接热损伤，非涂层整体老化；

4. 电路板无大面积焊点盐析、电化学腐蚀。

出现任意一条，必须整板清除旧涂层、完整重涂

1. 多处分散故障点位，形成连片失效趋势；

2. 涂层大范围分层、内部夹带污染物、大量微裂纹；

3. 沿海、植保机型出现焊点盐析、铜绿腐蚀；

4. 旧涂层与备选新涂层体系化学不相容；

5. 多次反复修补，新旧界面累积多层夹层。

（三）返修刚性前置原则

1. 先判定失效根源，再开展清除作业，禁止直接打磨喷涂掩盖故障；

2. 基材洁净优先：任何残留助焊剂、盐分、油污都会造成新涂层再次脱粘；

3. 新旧界面必须做渐变坡面过渡，直角交界为应力集中高发区；

4. 重涂后完整深度固化，表干不可直接投入野外作业；

5. RTK、毫米波射频模组返修后，必须复测射频电气指标。

二、故障涂层排查、修复、重涂九大标准化完整流程

整套闭环流程依次为：故障信息采集与分级排查→失效机理判定与返修方案锁定→故障区域涂层定向清除→电路板基材深度清洗除湿→元器件电气维修更换→新旧涂层界面坡面处理→标准化遮蔽与重涂施工→阶梯固化成型→多重检测验收与归档。

工序1：故障信息采集与分级排查（源头避免误判）

1.1 基础信息收集

记录机型、服役环境（沿海/山区/植保）、涂层原始类型（三防漆 / 纳米涂层）、施工日期、前期有无改装补涂历史；采集故障照片，标记失效坐标区域。

1.2 三级检测手段组合排查

1）目视+10～20倍体视显微镜初检

观测：裂纹、鼓泡、起皮、发白、焊点腐蚀痕迹；重点观察元器件根部、新旧修补边界。

2）功能性辅助测试

纳米涂层配套滴水接触角测试，快速识别肉眼不可见的膜层连续性破损；所有板卡开展绝缘电阻通电测试，排查涂层下方隐蔽漏电。

3）深度判定（可疑分层样板）

紫外荧光观测、局部轻柔附着力测试；若怀疑层间夹带水汽、盐分，选取非关键区域小范围试探清除，观察界面是否存在污染物。

1.3 输出判定结论

明确三项内容：失效模式、诱因、返修方案（局部修补 / 整板脱膜重涂）。

工序2：失效机理判定与返修方案锁定

常见失效诱因分类：

1）工艺类：前期预处理残留杂质、固化不完全、膜厚失控；

2）环境类：盐雾、凝露长期渗透、振动疲劳开裂；

3）运维类：拆装摩擦损伤、多次改装修补形成夹层；

4）材料类：涂层选型错误、新旧修补材料不相容。

同步确认材料匹配规则：重涂尽量选用与原体系一致的三防漆或纳米涂层；跨体系修补必须先做样板相容性试验，防止层间剥离。

工序3：故障区域涂层定向清除（严控二次损伤）

根据涂层类型、返修范围选择清除方式，全程落实ESD防静电管控。

方式A：化学溶剂局部清除（主流局部修补方案）

丙烯酸三防漆：专用稀释溶剂棉签点敷，待漆膜软化后轻柔擦拭；

纳米涂层：适配溶剂浸润擦拭，清除完成后充分溶剂洗脱残留；

禁止大面积浸泡，防止溶剂侵入元器件内部密封结构。

方式B：热辅助清除（元器件更换场景）

热风枪低温定向加热，控制温度区间，涂层软化后配合防静电镊子剥离；适合拆焊位置局部除膜，禁止长时间烘烤MEMS、塑胶连接器。

方式C：微精密研磨去除（顽固局部失效点位）

超细玻璃微珠微喷砂，精准限定返修区域；严禁大面积使用，避免损伤阻焊层与微小走线。

方式D：整板脱膜（判定需要全面重涂时）

采用配套脱漆体系，分段管控浸泡时长；脱膜完成后多道去离子水冲洗，彻底剥离残留涂层与离子污染物。

关键管控：清除边界向外延伸至少2～3mm完好涂层区域，保证后续新涂层搭接宽度。

工序4：电路板基材深度清洗与除湿干燥（返修成败核心）

涂层清除完成后，板面普遍残留旧涂层碎屑、助焊剂、盐结晶、油污，是新涂层再次失效首要诱因。

1. 清洗流程：电子级溶剂单向擦拭→低压洁净压缩空气吹扫缝隙→去离子水漂洗；沿海腐蚀板卡增加盐分专项冲洗；

2. 干燥规范：40～60℃低温烘干15～30min，充分驱除板材、元器件缝隙吸附水汽；禁止高温烘烤热敏元器件；

3. 复检标准：20倍显微镜无可见残渣；板面冷却至环境温度，杜绝冷热骤变形成隐形凝露水膜。

工序5：元器件电气维修与更换

开展拆焊、元器件更换、线路修复；维修完成后再次清洗焊点新增助焊剂残留，重复除湿工序。

时序红线：必须全部电气故障修复完成，再实施重涂；禁止先涂覆再调试，避免二次拆焊反复破坏涂层体系。

工序6：新旧涂层界面渐变坡面处理（极易被忽略的关键工序）

未做坡面过渡，新旧涂层直角交界在冷热循环、振动下优先开裂，水汽沿缝隙横向渗透。

操作规范：

1. 使用精细打磨工具，将原有完好涂层边缘打磨平缓斜面，消除台阶落差；

2. 打磨产生粉尘彻底吹扫清洗，再次干燥；

3. 高可靠机型（RTK、海事巡检飞控）可增加短时等离子表面活化，提升新涂层界面附着力。

工序7：标准化遮蔽与重涂施工

1. 遮蔽清单严格执行：天线辐射面、U.FL射频接头、功率MOS散热面、气压计微孔、连接器触点、全部测试点位；

2. 工艺选型：

局部修补：低温快干型材料，针筒精准点涂或小型超声雾化微喷涂；

整板重涂：复刻量产成熟工艺，控制膜厚区间；三防漆25～60μm；纳米涂层0.8～2.5μm；

3. 施工环境管控：温度5～28℃，基材温度高于露点3℃以上，避免板面结露；薄涂多层，预留流平时间，防止气泡、针孔。

工序8：阶梯式固化成型，区分表干与深度固化

1. 低温烘烤路线（无人机敏感器件首选）：40℃预流平，40～60℃恒温固化；

低温快干纳米涂层：15～30min；

三防漆根据体系执行40～60min恒温固化；

2. 野外应急常温路线：仅临时应急使用，完整固化时长严格达标；

重要提示：仅表面不粘手不等于深度交联，未充分固化的涂层耐盐雾、附着力大幅下降。

工序9：多重检测验收与文档归档

9.1 外观目视检查

重点观测：修补搭接区域无气泡、缩孔、流挂；新旧涂层过渡连续，无明显缝隙。

9.2 理化性能抽检

1. 局部百格附着力测试；纳米涂层复测滴水接触角；

2. 绝缘电阻通电复测；

3. RTK、毫米波射频模组强制复测载噪比、定位精度、信号损耗。

9.3 加速老化抽样（重要工业无人机返修样板）

批量返修抽取样板开展冷热循环、短时盐雾对比验证，评估修补长效可靠性。

9.4 资料归档

记录故障位置、清除方式、重涂材料型号、固化参数、检测数据，形成返修履历，便于后续跟踪野外服役状态。

三、三防漆与纳米涂层返修差异化管控要点

（一）故障三防漆返修重点

1. 分层起泡样板，清除时重点排查界面是否封存盐分、助焊剂；此类基材仅简单修补极易再次起泡；

2. 透明三防漆修补管控雾度，云台光电板避免修补区域透光不均；

3. 多层叠加修补严格控制总膜厚上限，射频周边防止厚度抬升造成信号衰减。

（二）故障纳米涂层返修重点

1. 肉眼难以识别隐性破损，修补前后必须配套接触角测试；

2. 射频级纳米涂层局部点涂严控沉积量，防止多次修补膜厚累积超标；

3. 板面微量油污直接造成新涂层断膜，清洗标准高于常规三防漆返修；

4. 无需大面积预除膜场景，可直接焊接穿透涂层，维修后局部精准补涂。

四、典型实战失效案例复盘

正面案例：沿海电力巡检无人机飞控局部涂层修补标准化实施

故障现象：飞控BGA周边涂层局部摩擦破损，其余板面纳米涂层附着力完好，判定适合局部修补。

完整流程执行：故障拍照+接触角测试定位破损边界→溶剂定向清除破损区域→多道清洗低温烘干→旧涂层边缘打磨渐变坡面→等离子活化→精准遮蔽气压计、射频天线→超声雾化微喷涂射频级纳米涂层→45℃阶梯固化→复测接触角与导航定位指标。

落地效果：修补区域经过800小时盐雾对比验证，新旧界面无渗透腐蚀，野外持续巡检未再次出现同类故障。

反面案例1：植保机电调简化界面处理，修补短期再次失效

故障：电调引脚三防漆局部开裂，维修人员直接清洗焊点后喷涂新漆，未打磨新旧涂层交界台阶。田间服役3个月，水汽沿直角缝隙渗入界面，涂层沿边界大面积翘起，焊点出现农药介质腐蚀。

整改规范：所有修补必须执行渐变坡面打磨工序，纳入返修强制检查项。

反面案例2：测绘RTK模组返修未充分固化直接装机

维修更换导航芯片后，局部补涂纳米涂层，仅常温静置2小时视作合格投入试飞。样板表层假干、底层交联不足，梅雨季出现疏水失效，引发IMU零点漂移。

复盘：严格区分表干与深度固化，敏感器件返修优先采用低温烘道完整固化。

反面案例3：盲目局部修补系统性老化涂层

一批海事无人机飞控多处零散涂层微裂纹，维修团队仅逐个点位局部修补；投入使用5个月陆续出现多处新腐蚀点位。

结论：多点分散失效属于涂层整体老化，应当执行整板脱膜、统一重涂，局部修补仅能作为短期应急手段。

五、返修流程高频认知误区

误区一：只要覆盖破损焊点，新旧涂层边界无需处理

直角交界天然形成应力薄弱通道，冷热循环振动下优先开裂；渐变坡面过渡是阻断横向渗透的关键。

误区二：目视看不到锈蚀，清洗工序可以简化

缝隙内部盐分、助焊剂残留物肉眼无法识别，是新涂层起泡、脱粘最主要诱因；清洗除湿不可省略。

误区三：纳米涂层超薄，修补可以随意叠加厚度

射频模组多次无限制点涂，膜厚持续累积，介电参数偏移，造成RTK载噪比下降、定位漂移。

误区四：表干不粘手，就代表可以长期野外使用

表层固化不代表底层完成交联，未充分固化涂层耐盐雾、疏水性能大幅衰减，仅适合短时室内应急。

误区五：局部修补用料可以随意选用不同体系涂层

不同树脂体系存在相容性风险，极易出现层间剥离；跨体系修补必须提前开展样板相容性验证。

误区六：小范围破损，无需开展电气复测

修补过程溶剂、热量可能轻微影响周边元器件；射频电路板必须复测信号指标，避免隐蔽性能异常。

六、全文总结故障涂层完整处置闭环流程分为九大核心环节：故障分级排查判定→锁定返修方案→定向清除故障涂层→基材深度清洗除湿→电气元器件维修→新旧涂层渐变界面处理→标准化遮蔽重涂→阶梯固化→多重检测验收。

工程实施核心两条边界：区分局部修补与整板脱膜重涂适用条件；严格落实清洗除湿、坡面过渡、充分固化三道不可省略工序。工艺差异化管控：三防漆重点防范层间起泡、雾度超标；纳米涂层重点排查肉眼不可见的膜层断续缺陷，射频模组严控修补累积厚度。

随着无人机在沿海、高原、田间全天候运维持续推进，涂层返修频次逐步上升。标准化排查、修复、重涂流程，能够最大限度避免二次涂层失效，阻断腐蚀介质持续侵蚀电路板焊点，降低无人机野外任务中断风险，延长机载电子模组使用寿命。
