无人机机载PCBA喷涂三防漆、纳米涂层完成固化后，盐雾测试是评估涂层长效防腐蚀能力核心加速验证手段，模拟沿海、沿江高盐环境氯离子电化学侵蚀工况。行业统计显示：因盐雾测试样板制备不规范、试验条件偏离、判定标准模糊，导致涂层选型误判占材料验证失误76%；其中样板未完全固化即投入测试、膜厚管控失控、遮蔽边界处理不当造成试验数据失真占64%；区分三防漆与纳米涂层失效特征不足，误将微观孔隙判定为合格案例占51%。

一、盐雾测试基础原理与适用边界

（一）测试机理

盐雾试验通过密闭箱体内持续雾化含盐溶液，营造高湿度含盐电解液环境，加速电路板焊点、裸露铜箔电化学腐蚀，用于横向对比不同三防漆、纳米涂层的屏障完整性、界面附着力、耐氯离子渗透能力。

需要明确：盐雾属于相对对比试验，无法直接线性换算野外服役年限，但可以有效筛选劣质涂层、优化施工工艺、对比不同涂层体系优劣。

（二）无人机涂层两类试样测试差异

（三）测试前置硬性前提

涂层必须完全深度固化，仅表干试样禁止投入盐雾测试。未充分交联的三防漆、纳米涂层内部残留挥发性组分，盐雾环境快速出现起泡、发白，试验结果不具备参考价值。

基准参考：常温体系三防漆静置不少于16h；低温烘烤型纳米涂层完成阶梯固化流程后方可制样。

二、完整标准化盐雾测试实施流程

整套流程分为八大环节：试样规划与样板制备→试样前处理与标记→箱体预处理与溶液配制→试样上架摆放→连续喷雾运行与周期巡检→试样取出后清洗干燥→外观与电气性能评定→试验记录归档。

环节1：试样规划与样板制备（决定数据有效性的源头）

1.1 样板类型选择

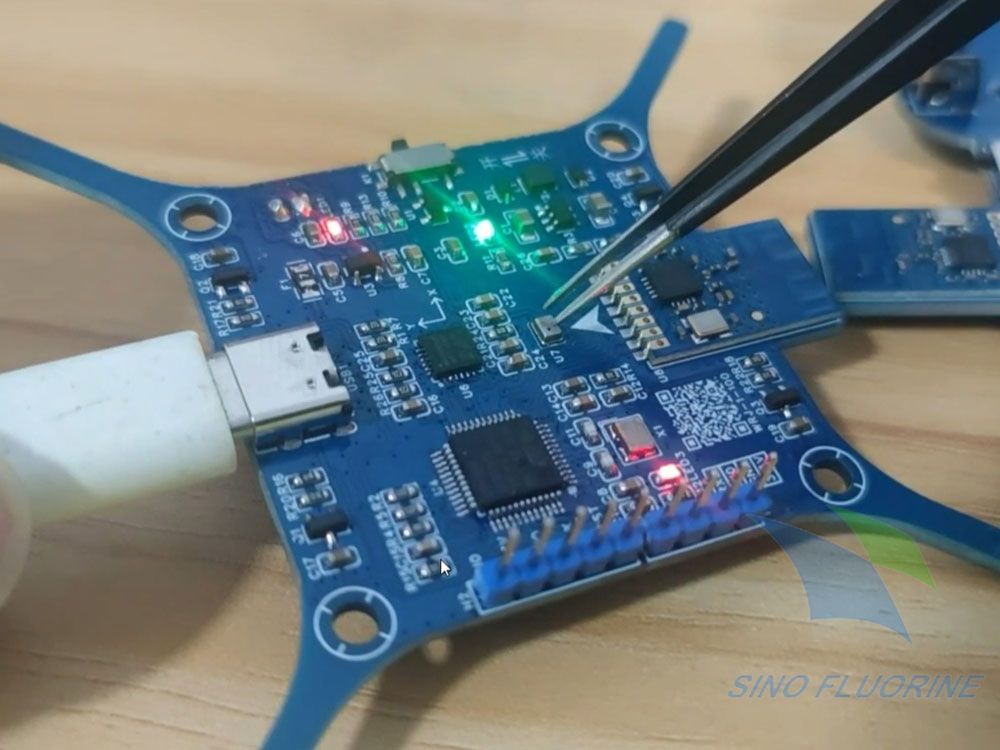

优先采用真实无人机PCBA实物样板，包含飞控、电调、BMS、RTK典型元器件；禁止仅使用空白光板。样板必须包含：焊点、BGA封装、阻焊边界、新旧涂层修补区域、FPC焊盘等易腐蚀特征区域。

分组设置：空白裸板对照组、三防漆试样组、纳米涂层试样组；同一批次涂料、同一套施工工艺平行试样不少于3片，降低偶然误差。

1.2 涂层施工规范（与量产工艺保持一致）

严格复刻量产施工条件：喷涂压力、移动速度、流平时间、固化曲线；同步记录干膜厚度。

三防漆样板厚度控制25～60μm；

纳米涂层样板厚度控制0.8～2.5μm。

样板边缘、切割断面，若不作为观测区域，使用兼容遮蔽材料封闭，防止边缘优先腐蚀干扰主体判定。

1.3 划痕试样（可选，用于评估腐蚀蔓延能力）

如需评估破损后腐蚀扩展速度，可使用标准划刀划透涂层直达基材，划痕直线贯穿元器件区域；射频类纳米涂层精密样板可根据项目需求选择不做划痕。

环节2：试样前处理、标识与遮蔽复核

1. 使用无尘布搭配电子级溶剂轻柔去除表面浮尘、手印油污；禁止打磨、刮擦涂层表面；

2. 标识印制在样板背面或永久禁涂区域，标记材料型号、施工日期、涂层类型（三防漆/纳米涂层）；标识材料耐盐雾，避免字迹溶解污染试样；

3. 复核遮蔽区域：天线、连接器触点、气压计微孔等原有禁涂区域，确认无涂层飞雾异常覆盖；样板支架接触点位做好隔离，防止形成毛细吸盐通道。

环节3：箱体准备与盐溶液配制（中性盐雾NSS标准）

1. 溶液配比：去离子水调配质量占比5%氯化钠溶液；使用5μm滤膜过滤杂质，防止堵塞雾化喷嘴；

2. pH调节：控制6.5～7.2；试验期间每周复核pH，避免持续漂移；

3. 箱体环境参数：箱内温度稳定35℃±2℃；

4. 沉降量管控：布置至少两组雾收集器，收集速率维持1.0～2.0mL/80cm²·h；沉降不均会造成样板腐蚀程度差异。

环节4：试样上架摆放规范（极易被忽视的关键控制点）

1. 待测涂层主表面与垂直方向夹角15°～30°，推荐20°，保障盐雾均匀沉降；

2. 试样之间互不遮挡，样板间距预留充足雾流通道；

3. 支架滴落的盐溶液禁止滴落在下方其他试样表面；

4. 禁止试样与金属支架直接导电接触，避免电偶腐蚀干扰试验结果。

环节5：连续喷雾运行与周期性巡检

1. 标准模式为连续喷雾；每日允许单次开箱观察，总时长控制在60分钟以内，减少环境扰动；

2. 行业常用试验时长梯度：48h、96h、500h、800h、1000h；

消费级内陆航拍无人机：基础准入48～96h；

农林植保机型：建议500h起步；

沿海海事、跨海电力巡检无人机核心板卡：执行800～1000h长效验证；

3. 巡检记录内容：样板涂层起泡、发白、针孔、焊点腐蚀、划痕处腐蚀蔓延距离；同步拍摄正反面特写照片。

环节6：试验终止后试样清洗与干燥处理

1. 使用≤40℃流动去离子水轻柔冲洗样板表面盐结晶，冲净缝隙积存盐分；禁止硬毛刷大力擦拭，避免损伤涂层；

2. 洁净压缩空气低压吹干；

3. 在标准大气环境下静置恢复1～2h，待内部水汽充分平衡后开展检测；

严禁冲洗后立即高温烘烤，防止涂层冷热冲击产生微裂纹。

环节7：分级检测评定（外观+电气性能双重判定）

7.1 外观目视检查（辅以10～20倍体视显微镜）

重点观测失效类型：

1. 三防漆典型缺陷：涂层起泡、分层、翘边、失光、局部粉化；焊点出现铜绿、盐析腐蚀产物；

2. 纳米涂层典型缺陷：无明显鼓泡，但局部疏水失效、点状焊点腐蚀；膜层连续性破坏，微观通道渗入氯离子。

7.2 电气性能复测（无人机样板强制项目）

1. 绝缘电阻测试，对比试验前后衰减幅度；

2. 功能通电测试：飞控姿态稳定性、RTK搜星与定位精度、BMS充放电保护功能；

3. RTK、图传射频样板额外复测载噪比、信号损耗；

很多样板外观无明显锈蚀，但涂层下方电化学腐蚀已经引发线路阻抗漂移，仅依靠目视会造成误判。

7.3 新旧修补样板专项评估

改装、维修补涂区域重点观测新旧涂层界面，是否出现缝隙渗透、沿边界横向腐蚀，用于评估现场返修补涂工艺可靠性。

环节8：试验数据归档

完整归档内容：涂料型号（三防漆/纳米涂层）、施工参数、干膜厚度、试验起止时间、箱体参数、各周期观测照片、电气测试前后对比数据、失效位置与失效机理初步判定。

三、三防漆与纳米涂层盐雾测试差异化管控要点

（一）厚层三防漆样板管控重点

1. 严控喷涂流平，避免样板局部积液造成厚膜应力集中；

2. 分层叠加修补样板，重点观察层间是否出现盐雾渗透夹层；

3. 若出现大面积起泡，优先排查是否固化不完全、板面预处理残留助焊剂；

4. 透明三防漆重点关注雾度变化，区分单纯吸水发白与不可逆界面分层。

（二）超薄纳米涂层样板管控重点

1. 肉眼难以直接分辨膜层破损，必须配合滴水接触角辅助验证；盐雾试验后同一位置复测接触角，快速判断屏障完整性；

2. 严禁样板存在指纹、油污，微量污染物直接造成局部断膜，盐雾下形成点状腐蚀；

3. 射频级纳米涂层样板，试验前后必须比对射频指标，防止腐蚀引发阻抗偏移；

4. 多次叠加修补样板，管控总膜厚上限，避免射频线路厚度超标。

四、典型失效案例复盘

正面案例：沿海电力巡检无人机涂层对比盐雾试验

项目同步制备两组样板：A组有机硅三防漆，B组射频级纳米涂层，统一执行1000h中性盐雾。

试验结果：A组样板多处元器件根部涂层起泡，BGA缝隙出现焊点盐析；B组纳米涂层样板无肉眼可见鼓泡，仅少数边缘点位出现轻微腐蚀痕迹，绝缘电阻衰减幅度远低于三防漆。

落地结论：沿海高盐环境核心导航、飞控模组优先选用达标纳米涂层。

反面案例1：样板未完全固化投入盐雾测试

植保机电调样板喷涂三防漆，仅常温静置8h（未达到完全固化时长）即开展500h盐雾。试验210h样板大面积发白、连片起泡。

根因：涂层内部溶剂未充分释放，盐雾水汽侵入界面；重新制备样板，满足完整固化周期后复测，缺陷大幅减少。

规范修订：所有样板固化状态纳入盐雾试验准入检查项。

反面案例2：纳米涂层样板预处理缺失

某厂商送检纳米涂层样板，清洗工序简化，板面残留微量助焊剂；96h盐雾后多个焊点出现点状腐蚀，初步判定涂层品质不合格。

重复试验：严格执行清洗、低温烘干预处理，同等试验时长无明显腐蚀；确认失效根源为样板制备工艺缺陷，而非涂层本身性能不足。

五、盐雾测试常见认知误区

误区一：盐雾时长越长，涂层一定更好

只看时长不看失效类型没有意义。部分样板长时间无明显锈点，但涂层内部已经分层、绝缘电阻持续衰减；外观完好不等于防护有效。

误区二：纳米涂层更薄，盐雾耐受一定弱于三防漆

屏障能力取决于膜层连续性与界面结合力，而非单纯厚度；优质纳米涂层致密连续，盐雾耐久可优于普通厚层三防漆；劣质纳米涂层存在大量微观孔洞，短期即出现腐蚀。

误区三：开箱观察时可以直接用手触碰涂层表面

手上油脂、盐分残留在样板表面，持续盐雾环境下会加速局部腐蚀，干扰后续观测结果；取样观察必须佩戴无尘手套。

误区四：可以混合不同涂层样板同时放入箱体测试

样板腐蚀析出离子可能扩散沉降在相邻试样表面，形成交叉污染；建议三防漆、纳米涂层分组分批开展试验。

误区五：只要目视看不到锈点，即可判定合格

电路板微小焊点、BGA底部隐蔽位置腐蚀无法肉眼识别，必须配套绝缘电阻、通电功能复测；射频模组额外增加电气指标比对。

误区六：盐雾试验数据可以直接换算野外使用年限

盐雾属于加速腐蚀，与自然环境温湿度、振动、凝露交替工况存在差异，仅用作横向对比筛选，不能直接精确预测使用寿命。

六、无人机不同场景样板试验时长推荐基准

1. 内陆消费级航拍无人机（温和工况）

样板准入：中性盐雾≥96h；无基体腐蚀、涂层无连片起泡，电气性能无明显衰减。

2. 农林植保无人机（农药介质+季节性高湿）

样板准入：中性盐雾≥500h；同步搭配耐介质浸泡辅助验证。

3. 山区常规电力巡检无人机

样板准入：中性盐雾≥500h；重点观测新旧涂层修补界面腐蚀蔓延情况。

4. 沿海海事、跨海线路巡检无人机

样板准入：中性盐雾≥800～1000h；优先选用纳米涂层样板对比验证。

七、全文总结

防腐蚀涂层施工完成后的盐雾测试，是筛选三防漆与纳米涂层、优化施工工艺、验证维修补涂方案的标准化加速试验手段。完整测试流程核心控制点集中在样板制备、涂层充分固化、试样摆放角度、盐溶液参数管控、试验后规范处理、外观+电气性能联合判定。

工程实施过程中需要区分三防漆与纳米涂层失效特征差异：厚层三防漆易出现起泡、分层；超薄纳米涂层更多表现为局部疏水衰减、隐蔽式点状腐蚀，不能仅依靠目视单一标准判定合格。

样板必须复刻量产完整施工与固化流程，杜绝未固化、预处理缺失、样板摆放不规范等人为因素造成数据失真。同时客观认识盐雾测试边界：仅作为横向对比工具，评估结果需要结合冷热循环、双85湿热、野外挂样试验综合判定。

在无人机机载PCBA涂层选型、工艺验证、来料检验环节规范落地盐雾测试方法，可以有效提前识别涂层连续性缺陷、界面附着力不足、施工工艺漏洞，筛选适配不同巡检场景的三防漆、纳米涂层体系，降低无人机野外盐雾环境电路板腐蚀失效风险。
