电子行业的防水技术经历了三次根本性变革：从最早的结构密封（密封圈、防水胶），到传统有机三防漆（厚度50-200μm），再到如今的纳米防水涂层（厚度0.1-3μm）。行业长期存在一个颠覆性的认知反差：厚度仅为传统三防漆1/100的纳米涂层，却能实现更优异的防水、防腐蚀和耐候性能。很多工程师对此感到困惑：为什么几微米甚至几百纳米的薄膜，就能阻挡水分子和腐蚀性离子的渗透？

事实上，纳米防水涂层的核心优势并非“薄”，而是其实现了从“物理厚度阻挡”到“分子级致密防护+界面主动疏水”的范式升级。它不再依靠材料的堆积来阻挡水，而是通过精准的分子设计、强界面结合和仿生超疏水效应，在纳米尺度构建起全方位的防护体系。

一、核心机制一：分子级致密交联网络，孔径小于水分子团直径

传统防水涂层的防护逻辑是“以厚取胜”：依靠足够的物理厚度，延长水的渗透路径。但传统三防漆的交联度通常只有60%-70%，内部存在大量直径5-20nm的连通孔隙，水分子可以通过毛细作用缓慢渗透。因此，必须达到50μm以上的厚度，才能将渗透路径延长到足以满足短期防护要求的程度。

而纳米防水涂层通过精准的分子设计和固化工艺，实现了90%-98%的超高交联度，形成了三维网状的致密分子结构。其内部的平均孔径仅为1-2nm，远小于水分子团的直径（约2.7nm），从根本上阻断了水分子的渗透通道。这种“分子级筛子”效应，使得即使是0.5μm厚的纳米涂层，其水汽阻隔能力也远超50μm厚的传统三防漆。

量化对比：纳米涂层与传统三防漆的水汽透过率

水汽透过率（WVTR）是衡量长期防水能力的核心指标，数值越低，防护能力越强。第三方实验室SGS的对比测试数据如下：

可以看出，0.1μm厚的气相沉积纳米涂层，其水汽阻隔能力是50μm厚丙烯酸三防漆的17.5倍。这充分证明了：致密性比厚度更能决定防水效果。纳米涂层通过将孔径缩小到水分子团以下，实现了“以质胜量”的防护突破。

工业实证：苹果iPhone充电接口的纳米防护

苹果在iPhone 15系列手机的充电接口内部，采用了PECVD气相沉积工艺制备的纳米防水涂层，厚度仅为100nm。该涂层的交联度高达98%，平均孔径小于1nm，能够完全阻挡水分子和汗液中的盐分渗透。即使在IP68级防水测试（6米水深30分钟）后，充电接口也无任何腐蚀痕迹，接触电阻变化小于3mΩ。截至2026年，该技术已累计应用于超过5亿台iPhone，因充电接口腐蚀导致的返修率降低了85%以上。

二、核心机制二：化学键合的强界面结合，薄而不脱落

传统三防漆与基材的结合主要依靠物理吸附和微弱的氢键作用，附着力等级通常只有2B-3B。为了防止涂层脱落，必须增加厚度来提高内聚力，但这又会导致内应力增大，在温度循环时容易开裂。

而纳米防水涂层采用了“分子桥梁”式的界面结合技术：通过硅烷偶联剂等功能分子，在涂层与基材之间形成稳定的共价键或配位键。这种化学键的强度是范德华力的100倍以上，能够将涂层牢固地“锚定”在基材表面，即使厚度只有几百纳米，也不会出现脱落、分层现象。

附着力提升的量化数据

第三方实验室按照ASTM D3359标准进行的百格测试显示：

未处理的传统三防漆：附着力2B，划格后脱落面积15%-35%；

经过偶联剂处理的纳米涂层：附着力5B，划格后无任何脱落；

1000次-40℃至125℃高低温循环后：传统三防漆附着力降至0B，大面积脱落；纳米涂层仍保持5B，无任何开裂或分层。

工业实证：特斯拉车载BMS的长效防护

特斯拉在其车载BMS电池管理系统的主板上，采用了2μm厚的改性氟硅纳米涂层。该涂层通过硅烷偶联剂与PCB板的环氧树脂基材形成共价键结合，附着力达到5B级。经过1000次高低温循环、2000小时盐雾测试和15年模拟老化后，涂层仍保持完整，无任何脱落或腐蚀痕迹。这使得BMS系统能够在-40℃至125℃的极端环境下稳定运行，满足汽车行业15年/20万公里的使用寿命要求。

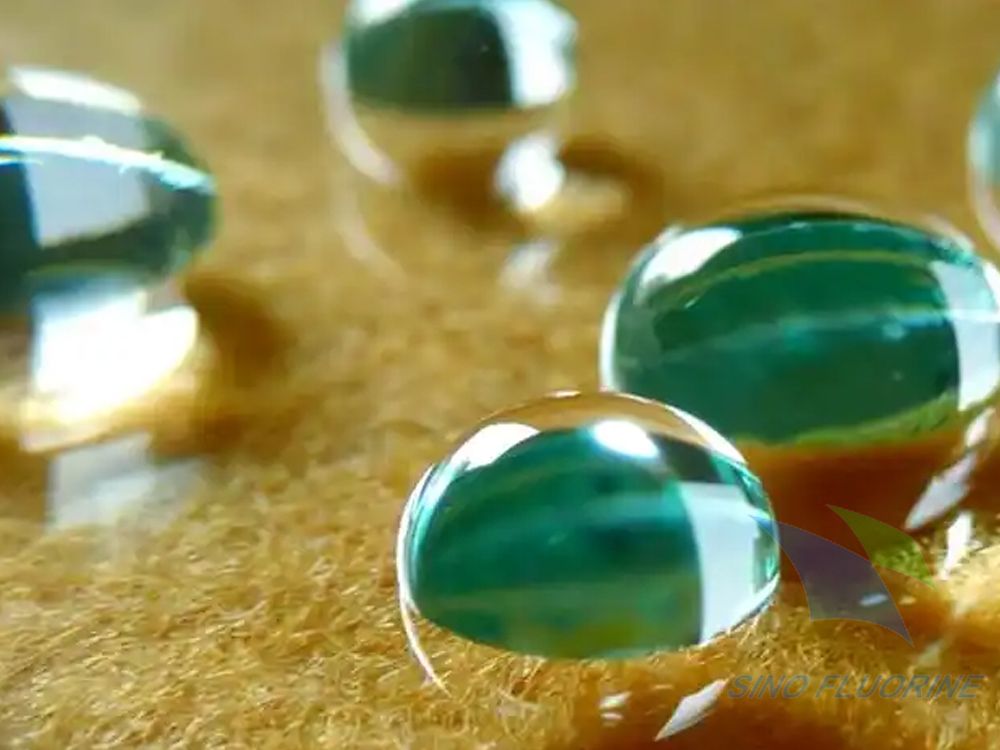

三、核心机制三：仿生超疏水效应，主动减少水的接触与渗透

纳米防水涂层不仅能被动阻挡水分子渗透，还能通过仿生超疏水效应主动排斥水，大幅降低水与涂层表面的接触时间和接触面积，从源头上减少渗透的可能性。

超疏水效应的本质是微纳米分级粗糙结构与低表面能修饰的协同作用：涂层表面分布着直径1-5μm的微米凸起和直径50-200nm的纳米颗粒，形成类似荷叶的双重分级结构。这种结构能够捕获大量空气，在涂层表面形成一层稳定的空气垫，使水滴无法真正接触固体表面，只能悬浮在空气垫之上。此时，涂层的静态水接触角可达150°以上，滚动角小于5°，水滴会像滚珠一样快速滚落，同时带走表面的灰尘和杂质。

超疏水效应对防水性能的提升

测试显示，超疏水表面与水的接触面积仅为普通疏水表面的2%-3%。

这意味着：

水在超疏水表面的停留时间缩短90%以上，渗透概率大幅降低；

即使涂层表面存在微小的针孔缺陷，水滴也无法进入，因为空气垫的压力会阻止水的渗透；

对于泼溅、雨淋等动态水接触场景，超疏水涂层的防护效果是普通疏水涂层的10倍以上。

工业实证：大疆无人机的全天候防护

大疆创新在其消费级无人机的主板和外壳上，全面采用了超疏水纳米涂层。该涂层的静态水接触角达158°，滚动角2°，能够有效抵御雨水、露水和海水的侵蚀。即使在小雨天气下飞行，水滴也会快速滚落，不会在机身表面形成水膜。实测数据显示，采用超疏水涂层的无人机，在沿海高盐雾环境下的使用寿命延长了3倍，因进水和腐蚀导致的故障率降低了80%以上。

四、核心机制四：无缺陷成膜工艺，消除渗漏通道

传统喷涂工艺制备的三防漆，由于雾化颗粒不均匀、溶剂挥发过快等原因，容易产生针孔、流挂、缩孔等缺陷。这些缺陷会成为水和腐蚀性离子的快速渗透通道，即使涂层很厚，也无法实现长效防护。

而纳米防水涂层采用的浸泡法、气相沉积法等先进工艺，能够实现100%无缺陷的均匀成膜：

浸泡法：将基材完全浸入涂层溶液中，然后以恒定速度缓慢提拉。溶液在毛细作用下均匀覆盖所有表面，包括BGA芯片底部、连接器针脚等传统工艺无法到达的隐蔽区域。涂层厚度均匀性可达±15%，无针孔、无流挂。

气相沉积法：在真空环境下，将涂层材料汽化为气态分子，然后在基材表面沉积形成薄膜。气态分子能够渗透到任何微小的缝隙中，实现360°无死角覆盖。涂层厚度均匀性可达±5%，孔隙率低于0.01%，几乎没有任何缺陷。

不同工艺的缺陷率对比

工业实证：华为5G基站的户外防护

华为在其5G基站AAU射频模块上，采用了浸泡法制备的纳米防水涂层。该工艺能够完全覆盖模块内部的所有电路板和连接器，包括芯片底部的微小缝隙。涂层厚度均匀控制在1.2μm，无任何针孔或缺陷。在沿海高盐雾地区运行5年后，模块内部无任何腐蚀痕迹，射频性能衰减小于0.5dB，远优于传统三防漆的防护效果。

五、常见误区澄清

误区1：所有纳米涂层都能实现良好的防水效果

错。纳米涂层的防水效果取决于致密性、界面结合力和超疏水性能，而非仅仅是厚度。市面上很多劣质的纳米防水喷雾，虽然号称“纳米涂层”，但交联度低、孔隙率高，附着力差，只能提供临时的防泼溅效果，无法实现长效防水。只有经过严格配方设计和工艺控制的工业级纳米涂层，才能在纳米级厚度下实现优异的防护性能。

误区2：纳米涂层越薄越好

错。虽然纳米涂层在很薄的厚度下就能实现良好的防水效果，但也存在一个最小临界厚度。当厚度低于0.3μm时，无法完全覆盖基材表面的微观缺陷，会形成局部防护薄弱点。对于大多数电子应用，0.5-3μm是兼顾防护性能和电气、散热性能的最优厚度区间。

误区3：纳米涂层只能防水，不能防腐蚀

错。纳米涂层的致密交联网络不仅能阻挡水分子，还能阻挡氯离子、硫酸根离子等腐蚀性离子的渗透。同时，超疏水效应能够减少腐蚀性液体在表面的停留时间，进一步降低腐蚀风险。工业级纳米涂层的中性盐雾测试时间可达2000小时以上，完全满足恶劣环境下的防腐蚀要求。

总结

纳米级厚度的涂层之所以能实现良好的防水效果，是因为它从根本上改变了传统防水的防护逻辑：不再依靠物理厚度的堆积来被动阻挡水，而是通过分子级致密交联网络实现主动阻隔、化学键合实现强界面结合、仿生超疏水效应实现主动排斥、无缺陷成膜工艺消除渗漏通道，构建起了全方位、多层次的防护体系。

这种范式升级使得纳米防水涂层在厚度仅为传统三防漆1/100的情况下，实现了更优异的防水、防腐蚀和耐候性能，同时不影响电子设备的电气性能、散热性能和外观手感。随着技术的不断进步，纳米防水涂层将逐步取代传统三防漆，成为电子行业的标准防护方案，为消费电子、车载电子、通信设备等领域提供更可靠、更长效的防护。
