纳米防水涂层行业长期存在两个极端认知误区：要么认为“涂层越厚，防水效果越好”，盲目增加厚度导致开裂、信号衰减等问题；要么认为“纳米涂层越薄越好”，过度追求超薄导致针孔缺陷和防护寿命不足。全球电子制造业的失效统计数据显示：**约45%的纳米涂层早期失效源于厚度设计不当**——要么过薄无法覆盖基材缺陷，要么过厚引发内应力开裂。事实上，厚度与防水效果并非简单的线性关系，而是存在明确的“最优区间”：在这个区间内，厚度增加会显著提升防护能力；超过临界值后，防水性能提升趋缓，而电气、散热和可靠性会急剧恶化。

一、电子级纳米涂层的厚度分级与行业现状

电子行业将纳米防水涂层按厚度分为四个清晰的等级，每个等级对应不同的防护能力和应用场景，形成了完整的性能梯度：

行业通用的设计原则是：在满足最低防护要求的前提下，尽可能选择最薄的涂层。这是因为纳米涂层的防护能力主要取决于致密性和界面结合力，而非厚度；过厚的涂层不仅不会带来显著的防水提升，反而会引入一系列可靠性风险。

二、厚度对防水效果的核心量化影响

厚度通过三个维度决定涂层的防护能力：短期液态水阻挡、长期水汽阻隔和基材缺陷覆盖，每个维度都有明确的量化规律。

1. 短期液态水阻挡：决定IP等级的上限

短期防水能力（IPX4-IPX8）主要取决于涂层能否形成连续无针孔的完整膜层，阻挡液态水在压力作用下的渗透。当厚度低于临界值时，无法覆盖基材表面的微观缺陷，会形成针孔渗漏通道；达到临界厚度后，液态水无法穿透连续的交联网络，防水等级趋于稳定。

第三方实验室SGS实测数据（氟硅纳米涂层，浸泡工艺）：

0.1μm：仅能防泼溅（IPX4），1米水深浸泡5分钟即进水；

0.5μm：稳定通过IPX7（1米水深30分钟），进水率<1%；

1.0μm：可通过IPX8（2米水深2小时），进水率<0.2%；

2.0μm：可承受IPX9K高温高压水流冲击，无任何渗漏。

工业案例：某TWS耳机厂商早期采用0.3μm超薄涂层，IPX7测试通过率仅为62%；将厚度提升至0.8μm后，通过率升至99.2%；进一步提升至1.5μm时，通过率仅提升至99.8%，但充电触点接触不良率从0.1%升至1.2%，最终选择1μm作为最优厚度。

2. 长期水汽阻隔：决定防护寿命的核心

对于电子设备而言，水汽渗透是比液态水渗透更隐蔽也更致命的威胁。即使设备没有被水浸泡，空气中的水汽也会通过涂层的微小孔隙缓慢扩散，在温度变化时凝结成液态水，引发电化学腐蚀。水汽透过率（WVTR）是衡量长期防水能力的核心指标，其与厚度呈指数级负相关。

量化测试数据（25℃，50%RH环境）：

0.5μm涂层：WVTR=2.5g/(m²·24h)，双85测试（85℃/85%RH）500小时后绝缘电阻降至10⁸Ω；

1.0μm涂层：WVTR=0.8g/(m²·24h)，双85测试1000小时后绝缘电阻仍>10¹⁰Ω；

2.0μm涂层：WVTR=0.3g/(m²·24h)，双85测试2000小时后绝缘电阻>10¹¹Ω；

3.0μm涂层：WVTR=0.15g/(m²·24h)，双85测试3000小时后性能无明显衰减。

可以看出，当厚度超过3μm后，WVTR的下降趋势明显放缓，继续增加厚度对长期防水能力的提升有限。

3. 基材缺陷覆盖能力：消除防护盲区的关键

PCB板、金属外壳等基材表面并非绝对光滑，存在大量微米级的划痕、针孔和凹凸不平。如果涂层厚度不足以覆盖这些缺陷，会形成局部防护薄弱点，成为腐蚀介质的入侵通道。涂层的缺陷覆盖能力与厚度呈线性正相关。

盐雾测试对比数据（5%NaCl溶液，35℃）：

0.5μm涂层：无法覆盖>0.3μm的划痕，铜基材无红锈时间仅72小时；

1.0μm涂层：可覆盖>0.5μm的划痕，无红锈时间240小时；

2.0μm涂层：可覆盖>1μm的划痕，无红锈时间500小时；

5.0μm涂层：可覆盖>2μm的划痕，无红锈时间1000小时；

10.0μm涂层：可覆盖>5μm的划痕，无红锈时间2000小时。

工业案例：某车载电子供应商早期采用1μm涂层处理车身控制器，在南方湿热地区运行18个月后，12%的产品因PCB板划痕处腐蚀失效；将厚度提升至2.5μm后，相同环境下运行3年的故障率降至0.3%以下。

三、过厚涂层的负面效应：防水提升与性能衰减的拐点

当涂层厚度超过3μm时，防水性能的提升幅度会急剧收窄，而一系列负面效应开始显现，成为影响系统可靠性的主要因素。

1. 内应力累积与界面失效

涂层在固化过程中会产生收缩内应力，厚度越大，内应力越高。当内应力超过涂层与基材的结合力时，会导致涂层开裂、起泡和脱落。高低温循环会进一步放大内应力的影响，加速界面失效。

高低温循环测试数据（-40℃至125℃，1000次循环）：

1μm涂层：开裂率<1%，附着力保持5B；

3μm涂层：开裂率2%，附着力保持4B；

5μm涂层：开裂率18%，附着力降至3B；

10μm涂层：开裂率45%，附着力降至2B，出现大面积脱落。

2. 电气性能劣化

纳米涂层虽然绝缘性良好，但过厚的涂层会增加接触电阻和高频信号衰减，影响电子设备的正常工作。对于5G、毫米波等高频通信设备，厚度的影响尤为显著。

量化影响数据：

接触电阻：厚度从1μm增加到5μm，连接器接触电阻从3mΩ升至15mΩ，可能导致充电慢、信号中断等问题；

高频信号衰减：每增加1μm厚度，28GHz毫米波频段插入损耗约增加0.3dB。当厚度超过5μm时，插入损耗将达到1.5dB以上，导致信号覆盖范围缩小约20%。

工业案例：华为Mate 60 Pro采用分区涂覆工艺，在毫米波天线模组区域仅涂覆1.2μm厚的涂层，第三方测试显示其28GHz频段信号强度比上一代提升了15%，同时保持了IP68防水等级。

3. 散热性能下降

电子设备的散热能力直接影响芯片性能和使用寿命。纳米涂层的导热系数远低于金属，过厚的涂层会形成热阻，导致芯片温度升高。

热阻测试数据：

1μm涂层：热阻=0.0057K/W，芯片满载温度升高<1℃；

5μm涂层：热阻=0.057K/W，芯片满载温度升高约3℃；

10μm涂层：热阻=0.11K/W，芯片满载温度升高约6℃。

对于功率密度超过200W/cm²的AI芯片，6℃的温度升高会导致芯片寿命缩短30%以上，甚至引发过热降频。

四、不同应用场景的最优厚度区间

不同应用场景的环境条件和性能要求差异巨大，对应的最优涂层厚度也各不相同。行业已形成成熟的厚度选型标准，覆盖从消费电子到工业电子的全领域。

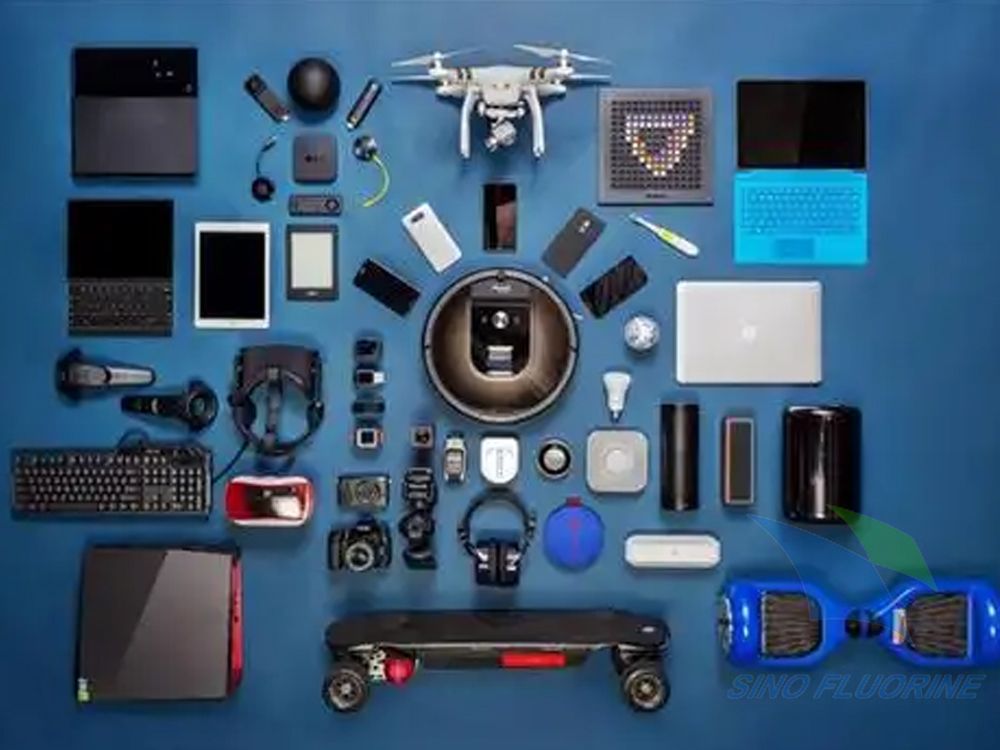

1. 消费电子：0.5-1.5μm（平衡防护与用户体验）

消费电子（TWS耳机、智能手机、智能手表）对厚度极其敏感，要求涂层不影响外观、手感和电气性能，同时满足IPX7-IPX8防水要求。

TWS耳机主板：0.8-1.2μm，兼顾防水和充电触点接触性能；

智能手机接口：1.0-1.5μm，耐汗水和雨水侵蚀；

智能手表主板：1.2-2.0μm，满足IP68级防水和长期佩戴的防汗需求。

2. 车载电子：2-3μm（极端环境下的高可靠性）

车载电子（BMS电池管理系统、毫米波雷达、车身控制器）需要在-40℃至125℃的极端温度、高盐雾、强振动环境下稳定运行15年/20万公里，对涂层的防护能力和耐久性要求极高。

BMS主板：2.5-3.0μm，耐湿热和盐雾腐蚀；

毫米波雷达天线罩：1.5-2.0μm，兼顾防水和信号传输；

连接器引脚：2.0-2.5μm，防止接触电阻升高。

3. 通信设备：1-2μm（户外长期稳定运行）

5G基站、户外路由器等通信设备长期暴露在户外，面临紫外线照射、昼夜温差、盐雾腐蚀等多重挑战，同时要求不影响射频信号传输。

5G基站AAU主板：1.2-1.5μm，28GHz信号衰减<0.2dB；

户外摄像头主板：1.5-2.0μm，防凝露和盐雾腐蚀；

光伏逆变器主板：2.0-2.5μm，耐湿热和紫外线老化。

4. 工业电子：3-5μm（恶劣工业环境的重型防护）

工业传感器、PLC控制器、海洋平台设备等运行在高温、高湿、多粉尘、强腐蚀的工业环境中，要求涂层具有极强的防腐蚀和耐磨损能力。

海洋平台传感器：4.0-5.0μm，耐盐雾时间>1000小时；

工业机器人控制板：3.0-4.0μm，耐油污和粉尘；

风电控制柜主板：3.5-4.5μm，耐高低温循环和盐雾腐蚀。

五、影响厚度-防水关系的关键变量

相同厚度的涂层，在不同条件下的防水效果可能存在显著差异，这主要受以下三个因素的影响。

1. 涂层致密性

致密性是决定防水效果的核心因素，相同厚度下，致密性越高，防水能力越强。气相沉积法制备的涂层致密性最高，孔隙率<0.1%；浸泡法次之，孔隙率0.1%-0.5%；喷涂法最差，孔隙率1%-5%。例如，0.5μm厚的气相沉积涂层，其防水能力相当于2μm厚的喷涂涂层。

2. 涂覆工艺

不同的涂覆工艺会导致涂层的均匀性和缺陷率存在差异：

气相沉积法：厚度均匀性±5%，无针孔，适合精密元器件；浸泡法：厚度均匀性±15%，适合大规模量产的PCB板；喷涂法：厚度均匀性±30%，容易出现流挂和针孔，适合简单结构件。

3. 基材表面状态

基材表面的粗糙度和清洁度会影响所需的最小涂层厚度。表面越粗糙，需要越厚的涂层来覆盖缺陷。例如，粗糙度Ra=0.1μm的抛光金属表面，0.5μm厚的涂层即可实现连续覆盖；而粗糙度Ra=1μm的喷砂表面，需要2μm以上的厚度才能完全覆盖。

六、常见误区澄清

误区1：涂层越厚，防水效果越好

错。当厚度超过3μm时，防水性能的提升幅度会急剧收窄，而内应力开裂、信号衰减、散热不良等负面效应会显著增加。对于绝大多数电子应用，1-3μm是兼顾防护与性能的最优区间。

误区2：越薄的涂层对性能影响越小

错。如果涂层致密性不足，过薄的涂层会存在大量针孔缺陷，不仅防水效果差，还可能导致局部漏电。只有高致密性的超薄涂层，才能在不影响性能的前提下提供有效防护。

误区3：所有场景适用同一厚度

错。不同场景的环境条件和性能要求差异巨大，必须针对性地选择厚度。例如，消费电子追求超薄，工业电子追求厚膜防护，通信设备需要平衡防水和信号。

总结

纳米防水涂层的厚度与防水效果并非简单的线性关系，而是存在明确的最优区间。在0.5-3μm范围内，厚度增加会显著提升短期防水、长期水汽阻隔和缺陷覆盖能力；超过3μm后，防水性能提升有限，而负面效应急剧放大。

在工业选型时，应遵循“够用即最优”的原则：首先根据应用场景确定最低防护要求，然后选择能够满足要求的最薄涂层，同时结合致密性、涂覆工艺和基材状态进行优化。未来，随着分区涂覆和梯度厚度技术的发展，纳米涂层将实现不同区域的精准厚度控制，在保证全面防护的同时，最大限度地降低对电子设备性能的影响。
