纳米防水涂层不仅具备防污功能，而且防污是其核心价值之一，甚至在很多场景下比单纯的防水更具实用意义。但防污能力并非所有涂层的标配：基础款防水涂层仅能实现疏水防污，无法抵御油污；而经过特殊分子设计的双疏型纳米涂层，可同时实现疏水、疏油、防指纹、防积灰的综合防污效果，已成为消费电子、光伏新能源、户外装备、高压电气等领域的标准防护技术。其防污本质是通过微纳粗糙结构与低表面能材料的协同作用，从根源上减少污染物的附着，即使沾染也能轻松擦拭去除。

一、防污的底层原理：仿生荷叶效应的双疏机制

纳米涂层的防污功能源于对自然界"荷叶效应"的仿生学复刻，但并非简单的表面疏水，而是通过"物理结构+化学改性"的双重作用，实现对水、油、粉尘、指纹等多种污染物的全面防护。

1. 核心逻辑：降低表面能+构建空气垫

污染物在固体表面的附着强度，取决于固液、固气之间的界面张力。当固体表面能低于液体的表面张力时，液体无法在表面铺展，会收缩成球状滚落，即表现为"疏液"。不同液体的表面张力差异巨大：水的表面张力约为72mN/m，而常见油污的表面张力仅为20-30mN/m。因此，防油对涂层表面能的要求远高于防水：表面能低于30mN/m才能实现疏水，低于20mN/m才能实现有效疏油。

在此基础上，纳米涂层通过在基材表面构建微米-纳米分级粗糙结构，在涂层与液体之间锁住一层空气，形成"空气垫"。根据Cassie-Baxter润湿模型，此时液体仅与涂层表面的凸起顶端接触，实际接触面积不足10%，大幅降低了污染物的粘附力。这种结构使水滴、油滴能够在表面自由滚动，同时带走附着的灰尘颗粒，实现自清洁效果。

2. 防污的三重层级

根据防护对象的不同，纳米涂层的防污功能可分为三个层级，不同层级的技术要求和应用场景存在明显差异：

基础级：疏水防污：仅能抵御水、雨水、泥水等水性污染物，适用于对防油要求不高的场景，如普通户外装备外壳；

进阶级：双疏防污：同时抵御水性和油性污染物，包括指纹、汗渍、食用油、机油等，是目前工业应用的主流；

高级：自清洁防污：在双疏基础上增加光催化功能，可在紫外线照射下分解有机污染物，实现真正的免维护，适用于光伏组件、户外摄像头等难以频繁清洁的场景。

二、不同配方体系的防污性能梯度与实测数据

纳米涂层的防污性能由配方体系决定，四大主流品类的防污能力呈现明显的阶梯式差异，直接决定了其适用场景。

以下是基于ISO 2812-5国际防污测试标准的实测对比数据：

关键数据解读：全氟聚醚体系是目前防污性能最好的涂层，其表面能可低至10mN/m以下，不仅能有效抵御指纹和油污，而且耐摩擦性能优异，5000次酒精擦拭后仍能保持良好的防污效果。而低端有机涂层仅能实现短暂的疏水效果，接触油污后会完全失效。

三、四大核心应用场景的防污实践与价值

纳米涂层的防污功能已在多个行业实现大规模量产应用，解决了传统工艺无法克服的污染难题，显著提升了产品的可靠性和用户体验。

1. 消费电子：防指纹与防汗渍的标准配置

指纹、汗渍和油污是消费电子最常见的污染问题，不仅影响外观，还会导致触控不灵敏、充电接触不良等故障。目前，中高端智能手机、TWS耳机、智能手表的屏幕、外壳和充电触点已普遍采用双疏型纳米涂层。

案例：某国内头部TWS耳机厂商，在充电盒内部和充电触点表面涂覆全氟聚醚纳米涂层。测试显示，涂层表面的指纹残留率仅为0.8%，用干布轻轻一擦即可完全去除；经过1000次插拔和汗水浸泡测试，充电触点的接触电阻变化小于5%，接触不良故障率从2.1%降至0.3%。

案例：某触摸屏厂商采用真空等离子溅射工艺沉积氟硅烷防指纹涂层，使玻璃表面的水滴角≥115°，油酸接触角≥70°。该涂层通过了#0000钢丝绒1kg力往复摩擦5000次测试，水滴角仍保持在100°以上，远超行业标准。

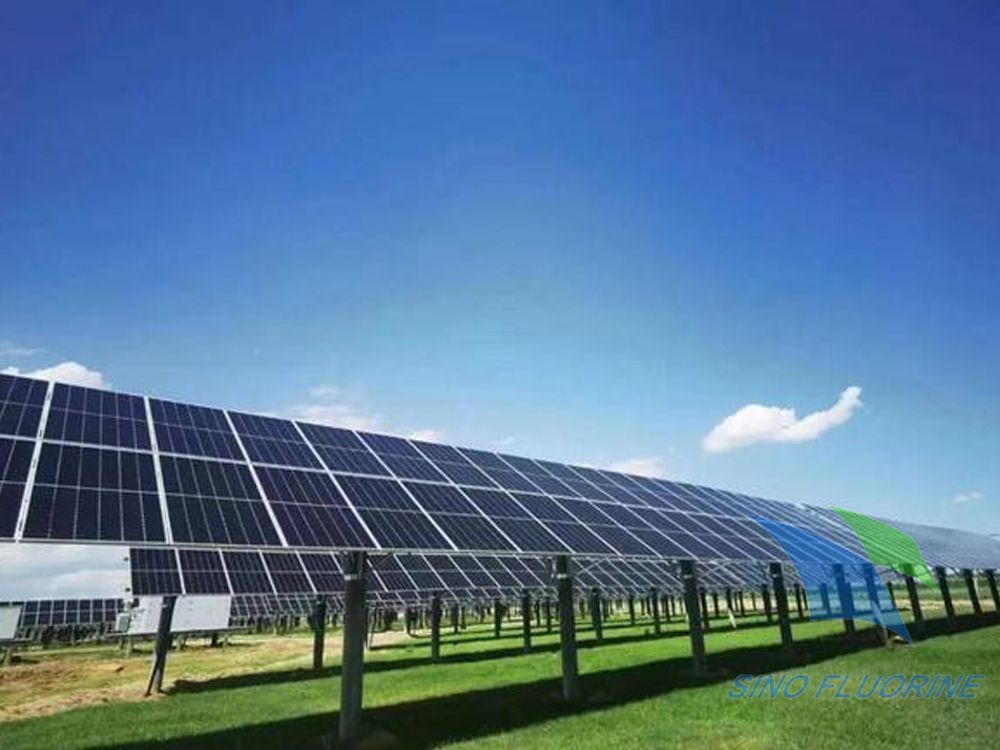

2. 光伏新能源：防积灰增效的核心技术

光伏组件表面的灰尘、油污和鸟粪会遮挡阳光，导致发电效率下降10%-30%，是影响光伏电站收益的主要因素。纳米防污涂层通过减少灰尘附着和实现雨水自清洁，可显著提升发电量，降低运维成本。

案例：晶科能源推出的不沾灰组件，采用自研自清洁防静电超亲水纳米防污涂层，结合特殊边框设计，较常规组件实现4-6%的发电增益。在浙江海宁实证平台，防积灰组件比常规组件平均发电能力高2.4%，最高增益达5%。

案例：安徽蚌埠某工业污染区光伏电站，受金属粉尘和油污复合污染严重，未涂覆涂层的组件半年后发电量下降15%。涂覆纳米防污涂层后，组件表面积灰量减少70%，一年发电量提升33.1%，清洗频率从每月1次降至每季度1次。

案例：新疆某沙漠光伏电站，年降水量不足100mm，风沙频发。涂覆抗静电纳米涂层后，组件表面的静电吸附作用被抑制，灰尘附着量减少50%，峰值发电量提升31.35%，热斑问题减少90%。

3. 户外装备：防泥水与防油污的隐形防护

户外装备长期暴露在复杂环境中，容易沾染泥水、油污、植物汁液等污染物，传统的防护方式会影响装备的透气性和手感。纳米涂层以超薄的厚度实现防污效果，同时不改变装备的原有性能。

案例：某户外品牌的冲锋衣采用纳米双疏涂层处理，面料的水接触角达130°，油接触角达75°。测试显示，食用油滴在面料上会形成球状滚落，静置1小时后用纸巾擦拭，清洁率达98.2%；机油静置2小时后清洁率达96.5%，且反复洗涤50次后，防污性能仍保持85%以上。

案例：某运动相机品牌在镜头和外壳表面涂覆全氟聚醚涂层，有效防止指纹、油污和泥水的附着。用户实测显示，在海边拍摄后，只需用清水冲洗即可去除盐雾和泥沙，镜头透光率下降不超过1%，无需频繁擦拭。

4. 高压电气设备：防污秽闪络的安全屏障

户外高压绝缘子表面的污秽在潮湿天气下会形成导电层，导致污闪事故，是电力系统最主要的安全隐患之一。纳米防污涂层通过提升绝缘子的疏水性能，防止水膜形成，显著提高污闪电压。

案例：某电网公司在沿海地区的220kV变电站，对所有绝缘子涂覆纳米防污涂层。测试结果显示，涂覆后的绝缘子污闪电压提升了45%，在连续3年的运行中，未发生一起污闪事故，设备维护工作量减少了80%。

四、影响防污性能的关键因素与优化方案

防污性能不仅取决于涂层配方，还与施工工艺、使用环境和维护方式密切相关。80%以上的防污失效都是由于施工不当或维护错误导致的。

1. 施工工艺：表面预处理是基础

涂层与基材的附着力是防污性能持久的关键。涂覆前必须采用等离子体清洗技术彻底清除基材表面的油污、灰尘和氧化层，引入活性羟基，使涂层与基材形成共价键结合。未经预处理的涂层，附着力仅为3B级，使用3个月后就会出现脱落和防污失效；而经过等离子体处理的涂层，附着力可达5B级，防污性能可保持3年以上。

2. 膜厚控制：1-3μm为最佳区间

纳米涂层的最佳防污厚度为1-3μm。膜厚过薄（<1μm）无法形成连续的微纳结构，容易出现针孔和缺陷，防污效果不稳定；膜厚过厚（>5μm）会导致涂层内部应力过大，在温度变化时容易开裂，同时会影响基材的光学性能和手感。

3. 固化工艺：加热固化提升耐久性

加热固化可以显著提升涂层的交联密度和耐摩擦性能。在60℃下烘烤10分钟，涂层的交联度可从常温固化的80%提升至95%，耐酒精擦拭次数提升2倍以上，防污性能的衰减速度降低50%。

五、常见误区澄清

误区1：防水的纳米涂层一定防油

错。防水和防油对表面能的要求存在数量级差异。绝大多数基础款纳米防水涂层的表面能在20-30mN/m之间，只能抵御表面张力较高的水，无法抵御表面张力较低的油污。只有经过特殊分子设计的双疏型涂层，才能同时实现防水和防油。

误区2：防污涂层永不沾污

错。防污涂层的作用是减少污染物的附着，使污染物更容易被清除，而不是完全不沾污。即使是最好的全氟聚醚涂层，长期暴露在高污染环境中也会积累一定的灰尘和油污，但只需用清水或干布轻轻擦拭即可恢复洁净。

误区3：防污性能是永久的

错。纳米涂层的防污性能会随着使用时间的增加而逐渐衰减，主要原因是表面微纳结构的磨损和低表面能基团的流失。正常使用条件下，全氟聚醚涂层的防污寿命为3-5年，氟硅烷涂层为1-2年。定期清洁和局部补涂可以有效延长其使用寿命。

误区4：添加抗菌剂的涂层防污效果更好

错。大多数抗菌剂只能抑制细菌生长，对油污、灰尘等无机污染物没有作用。而且抗菌剂会随着时间逐渐流失，有效期通常只有1-2年。相比之下，低表面能物理防污的效果更持久，适用范围更广。

总结

纳米防水涂层不仅具备防污功能，而且防污是其最具实用价值的核心特性之一。通过微纳粗糙结构与低表面能材料的协同作用，双疏型纳米涂层可实现对水、油、指纹、灰尘等多种污染物的全面防护，已成为消费电子、光伏新能源、户外装备、高压电气等领域的标准配置。

在实际应用中，应根据使用场景的污染类型和防护要求，选择合适的涂层配方，并严格控制施工工艺，才能充分发挥其防污效果。未来，随着光催化自清洁、超双疏等技术的不断进步，纳米涂层将实现真正的免维护自清洁，为更多行业提供长效可靠的防护解决方案。
