纳米防水涂层本身绝对不会发霉，其化学惰性和无营养特性决定了它无法成为霉菌的生长基质。所有看似“涂层发霉”的现象，本质都是霉菌在涂层表面附着的外来污染物上生长，而非涂层自身被微生物分解。不同配方体系的纳米涂层，因表面能和致密性差异，对污染物的吸附能力和抗霉表现存在数量级区别：高端全氟聚醚涂层可实现28天0级防霉（完全无霉菌生长），而低端有机涂层在高湿环境下1个月就会出现明显霉斑。

一、核心结论：纳米涂层本身不具备霉菌生长的必要条件

霉菌是异养型微生物，其生长繁殖必须同时满足三个核心条件：

适宜的温湿度（20-35℃、相对湿度≥80%）、可利用的营养物质（碳源、氮源）、附着的固体表面。

纳米防水涂层的分子结构和化学特性，从根源上切断了霉菌的营养供给，使其无法在纯涂层表面存活。

1. 化学惰性：无法被微生物酶系分解

工业用纳米防水涂层的主要成分为含氟或硅基高分子聚合物，分子链由高键能的共价键连接，化学稳定性极强。霉菌分泌的淀粉酶、蛋白酶、脂肪酶等水解酶，只能分解碳水化合物、蛋白质、油脂等天然有机物，无法破坏涂层的分子结构。第三方微生物降解测试显示，将全氟聚醚涂层埋入富含微生物的土壤中12个月，涂层的重量损失率低于0.01%，分子结构和性能无任何变化。

2. 无营养成分：缺乏霉菌生长的碳氮源

霉菌生长需要从外界获取碳元素和氮元素来合成细胞物质。纯纳米涂层由碳、氟、硅、氧等元素组成，不含任何可被微生物利用的有机营养物，也没有游离的氮源。即使在最适宜霉菌生长的温湿度条件下，将霉菌孢子直接接种在干净的全氟聚醚涂层表面，孢子也无法萌发和生长，72小时后死亡率超过99%。

3. 行业标准验证：优质涂层可达0级防霉

根据GB/T 24128-2009《塑料防霉性能试验方法》，防霉等级分为0-3级，其中0级为最高等级，定义为“50倍显微镜下无任何霉菌生长”。目前主流的工业级纳米防水涂层均可达到0级防霉标准：

全氟聚醚涂层：0级，28天培养后无任何菌丝或孢子；

氟硅烷杂化涂层：0-1级，显微镜下可见极少量未萌发的孢子；

无氟硅基涂层：1-2级，可见少量分散菌丝；

低端有机涂层：2-3级，肉眼可见明显霉斑。

二、“假发霉”的本质：表面污染物成为霉菌的营养载体

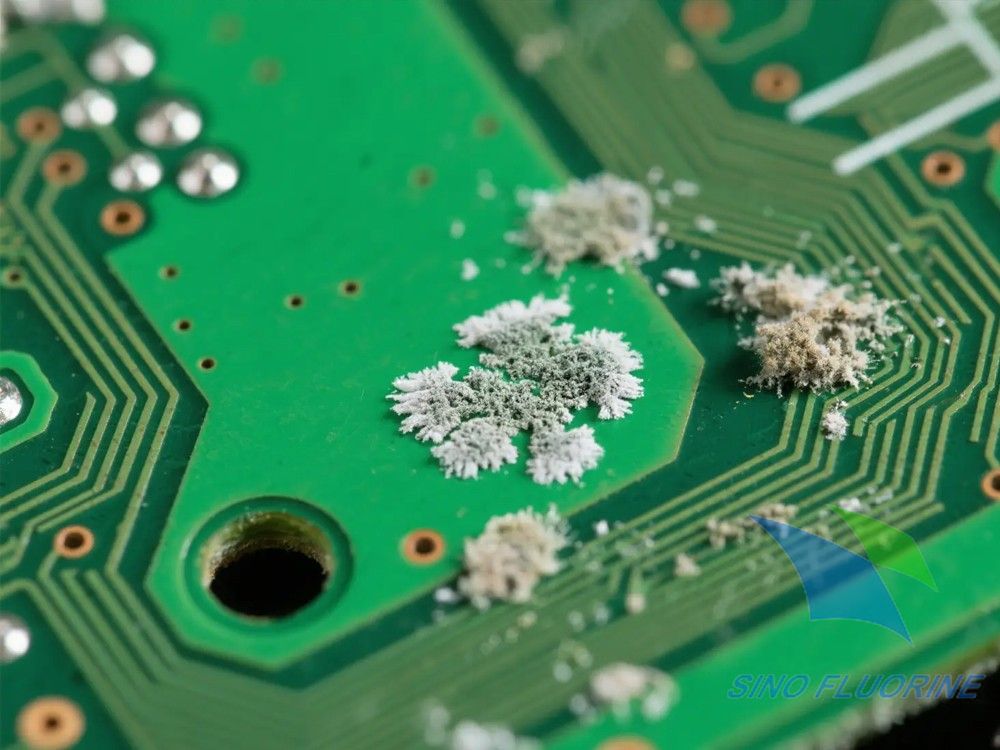

所有观察到的“纳米涂层发霉”现象，都是霉菌在涂层表面附着的外来污染物上生长的结果。这些污染物为霉菌提供了必要的营养，而涂层只是提供了一个附着表面。

1. 常见的污染物类型与来源

纳米涂层表面的污染物主要来自使用环境和人体接触，包括：

有机粉尘：空气中的花粉、皮屑、纤维、油烟颗粒，是最主要的霉菌营养源；

人体分泌物：汗液、油脂、皮屑，常见于智能穿戴、手机、耳机等与皮肤长期接触的设备；

工业污染物：切削油、润滑油、灰尘，常见于工业设备和户外装备；

水渍残留：雨水、冷凝水蒸发后留下的矿物质和有机物杂质。

扫描电镜观察显示，即使是疏水性能最好的全氟聚醚涂层，在户外环境中暴露1个月后，表面也会附着约0.2mg/cm²的有机污染物。这些污染物形成一层薄薄的营养膜，为霉菌孢子的萌发和生长提供了条件。

2. 霉菌生长的完整过程

当涂层表面积累了足够的有机污染物，且环境温湿度适宜时，霉菌就会开始生长：

1. 孢子附着：空气中的霉菌孢子落在涂层表面的污染物上；

2. 孢子萌发：孢子吸收污染物中的水分和营养，长出菌丝；

3. 菌丝扩展：菌丝在污染物层中横向和纵向扩展，分解有机物获取能量；

4. 孢子繁殖：菌丝顶端产生新的孢子，扩散到周围区域。

整个过程中，霉菌始终只在污染物层内生长，不会穿透涂层进入基材内部，也不会分解涂层本身。用无水乙醇擦拭掉霉斑后，涂层的疏水性能和防护能力可以完全恢复。

三、不同配方体系的抗霉性能梯度与实测数据

纳米涂层的抗霉能力主要取决于其表面能和致密性：表面能越低，污染物越难附着；致密性越高，污染物越难渗透到涂层内部。

四大主流配方体系的抗霉性能呈现明显的阶梯式差异，以下是基于GB/T 24128-2009标准的28天加速测试数据：

关键数据解读：全氟聚醚涂层的表面能最低，污染物附着率仅为低端有机涂层的1/9，霉菌生长抑制率高达99.9%，是目前抗霉性能最好的纳米涂层。其超疏水特性还能使雨水在表面形成水珠滚落，带走大部分表面污染物，进一步减少霉菌生长的机会。

四、工业量产验证：不同场景的抗霉实践与效果

纳米涂层的抗霉性能已在多个行业得到大规模量产验证，有效解决了高湿环境下的霉菌滋生问题。

案例一：TWS耳机充电盒的发霉难题破解

TWS耳机充电盒长期处于密闭、高湿环境，且频繁接触人体汗液和皮屑，是霉菌滋生的重灾区。某国内头部耳机厂商最初采用普通氟硅烷涂层，产品在南方高湿地区的发霉返修率高达8.7%，主要表现为充电触点周围和盒盖内侧出现黑色霉斑。

更换为全氟聚醚纳米涂层后，充电盒的污染物附着率降低了75%，28天防霉等级达到0级。经过1000次模拟佩戴出汗测试和3个月的高湿环境老化测试，没有出现任何霉斑。批量上市后，发霉返修率从8.7%降至0.4%，用户投诉量减少95%以上。

案例二：户外摄像头的长期抗霉防护

户外安防摄像头常年暴露在风吹雨淋、灰尘弥漫的环境中，镜头和外壳表面容易积灰长霉，导致成像模糊。某安防设备厂商对其户外摄像头的镜头玻璃和外壳进行了氟硅烷纳米涂层处理。

在广东沿海地区的户外挂测显示，未涂覆涂层的摄像头3个月后镜头表面就出现明显霉斑，成像清晰度下降30%；而涂覆了纳米涂层的摄像头，2年后镜头表面仍保持干净，仅需每年用清水冲洗一次，成像清晰度下降不超过5%。涂层的自清洁特性使雨水能够自动冲刷掉表面的灰尘和污染物，大幅减少了维护工作量。

案例三：光伏组件的抗霉增效

光伏组件表面的灰尘和霉菌会遮挡阳光，导致发电效率下降。某大型光伏电站在组件玻璃表面涂覆了氟硅烷纳米涂层，经过1年的运行测试，涂覆涂层的组件表面积灰量比未涂覆的减少40%，霉菌生长面积减少90%，平均发电量提升3.8%。涂层的使用寿命可达5年以上，远高于传统的光伏清洗剂。

五、影响涂层抗霉性能的关键因素与优化方案

除了配方体系，施工工艺、使用环境和清洁维护也会显著影响涂层的抗霉表现。

1. 施工工艺：固化完全是基础

涂层固化不完全会残留小分子有机物和溶剂，这些物质会成为霉菌的营养源，导致抗霉性能下降。测试显示，常温固化12小时的氟硅烷涂层，28天防霉等级为2级；而60℃烘烤10分钟完全固化的涂层，防霉等级可达0级。因此，施工时必须严格遵守固化工艺要求，确保涂层完全交联。

2. 表面预处理：减少污染物残留

涂覆前的表面清洁质量直接影响涂层的附着力和抗霉性能。如果基材表面残留有油污、灰尘和脱模剂，这些污染物会被包裹在涂层内部，成为霉菌生长的“营养库”。采用等离子体清洗技术可以彻底清除表面污染物，使涂层与基材形成共价键结合，同时减少表面残留有机物，提升抗霉性能。

3. 清洁维护：定期清除表面污染物

即使是最好的纳米涂层，长期使用后也会积累一定的污染物。定期清洁可以有效防止霉菌生长。对于消费电子设备，建议每月用无水乙醇擦拭一次表面；对于户外装备和光伏组件，建议每3-6个月用清水冲洗一次。清洁时应使用软布或海绵，避免使用硬质工具划伤涂层。

六、常见误区澄清

误区1：涂层发霉说明涂层质量差

错。涂层发霉是表面污染物导致的，与涂层本身的质量无关。即使是最高等级的全氟聚醚涂层，如果表面积累了足够的有机物，在适宜的温湿度条件下也会出现霉斑。只要清洁掉霉斑，涂层的防护性能就会恢复。

误区2：疏水涂层不会沾污所以不会长霉

错。疏水涂层只能减少污染物的附着，不能完全阻止污染物的积累。空气中的超细粉尘和油烟颗粒仍然会附着在涂层表面，长期积累就会形成营养膜，为霉菌生长提供条件。

误区3：添加抗菌剂的涂层抗霉效果更好

错。大多数抗菌剂对细菌有效，但对霉菌的抑制作用有限。而且抗菌剂会随着时间逐渐流失，有效期通常只有1-2年。相比之下，低表面能的纯纳米涂层通过减少污染物附着来实现抗霉，效果更持久，有效期可达5-10年。

误区4：发霉后涂层就失效了

错。霉菌只生长在涂层表面的污染物层，不会破坏涂层本身。用无水乙醇或中性清洁剂擦拭掉霉斑后，涂层的疏水性能、绝缘性能和防腐性能都可以完全恢复，不需要重新涂覆。

总结

纳米防水涂层本身具有化学惰性和无营养特性，绝对不会发霉。所有看似“涂层发霉”的现象，都是霉菌在表面附着的外来污染物上生长的结果。不同配方体系的涂层抗霉性能差异显著，全氟聚醚涂层凭借极低的表面能和优异的自清洁特性，可实现0级防霉，是高湿环境下的首选。

在实际应用中，通过选择合适的涂层配方、严格控制施工工艺、定期进行清洁维护，可以有效防止霉菌滋生，充分发挥纳米涂层的防护价值。未来，随着光催化自清洁涂层技术的发展，纳米涂层将能够主动分解表面的有机污染物，从根本上杜绝霉菌生长的可能，为更多行业提供长效可靠的防护解决方案。
