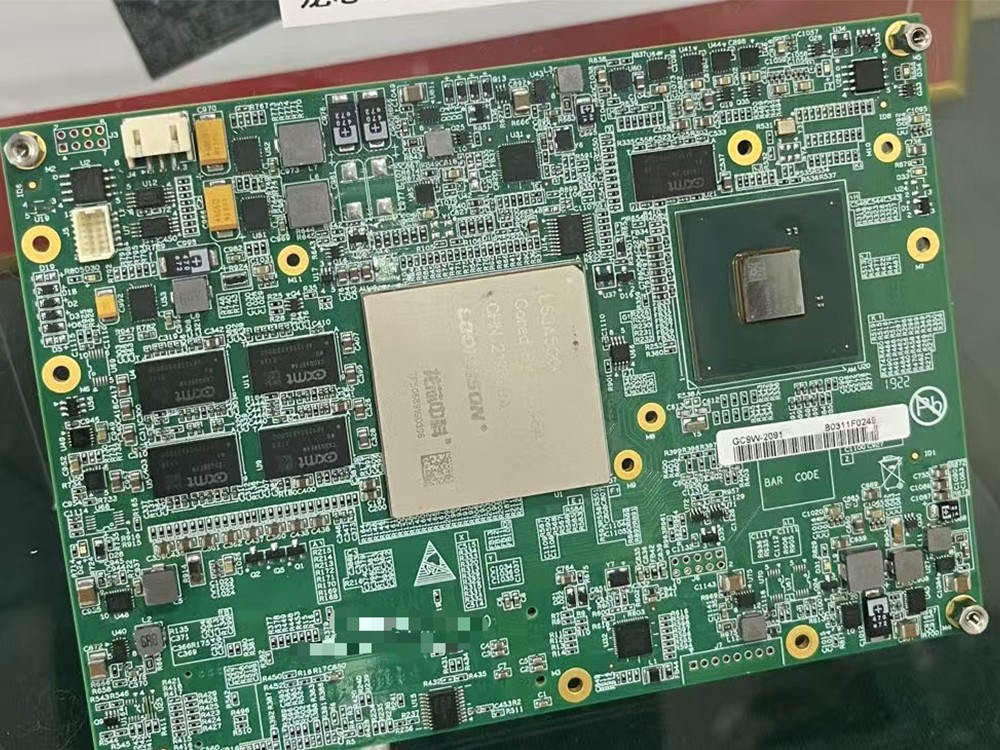

在5G通信、智能穿戴、自动驾驶、工业物联网等领域，电子设备同时面临两大核心需求：既要实现IP67/IP68级防水防腐蚀，又要保证蓝牙、WiFi、5G、毫米波雷达等信号的稳定传输。传统三防漆因厚膜和高介电特性，会显著衰减高频信号，成为制约高端电子设备发展的瓶颈。而纳米防水涂层凭借超薄特性和低介电性能，被认为是解决这一矛盾的最优方案。

但行业长期存在一个普遍顾虑：纳米防水涂层会不会像传统三防漆一样，干扰电子信号传输？

结合电磁学原理、权威第三方检测数据和千万级产品的量产实践可明确定论：合格的工业级超薄纳米防水涂层（标准膜厚1-3μm）对绝大多数电子信号的影响极小，甚至在雨天等恶劣环境下能主动提升信号强度；只有劣质厚涂、高填料配方或工艺失控时，才会导致明显的信号衰减，尤其对77GHz以上毫米波信号影响显著。其核心优势在于通过分子级厚度和低介电配方，将信号干扰降至可忽略水平，彻底打破了“防水与信号不可兼得”的传统矛盾。

一、核心原理：为什么涂层会影响电子信号？

电子信号本质是电磁波，当电磁波穿过任何非导电介质时，都会发生反射、折射和吸收，导致信号能量衰减。这种衰减程度由介质的两个核心电磁参数决定：

介电常数（Dk）：衡量介质储存电荷能力的指标，数值越接近空气（1.0），电磁波穿过时的反射越少，信号失真越小；

损耗正切（Df）：衡量介质吸收电磁波能量的指标，数值越小，能量损耗越少，信号强度保留越多。

纳米防水涂层与传统三防漆的信号影响差异，本质就是这两个参数的巨大差距：

主流纯氟硅纳米涂层的介电常数仅为2.0-2.5，损耗正切<0.001，几乎与空气相当；

传统丙烯酸三防漆的介电常数为3.0-4.5，损耗正切0.01-0.05，是纳米涂层的10-50倍；

聚氨酯三防漆的介电常数更高达4.0-5.5，对高频信号的衰减尤为严重。

简单来说，纳米涂层就像一块“电磁波透明玻璃”，信号可以几乎无阻碍地穿过；而传统三防漆则像一块“毛玻璃”，会散射和吸收大量信号能量。

二、量化数据：不同频段的信号衰减对比

电子信号的频率越高，波长越短，对介质厚度和电磁参数的变化越敏感。

以下是第三方实验室（SGS）2026年实测数据，对比了不同涂层在主流通信频段的信号衰减情况：

关键数据解读：

1.  在2.4GHz和5GHz等常用消费电子频段，2μm纳米涂层的信号衰减小于0.2dB，远低于人体遮挡导致的3-5dB衰减，用户完全无法感知；

2.  即使在77GHz毫米波频段，纳米涂层的衰减也仅为0.5dB，而传统三防漆的衰减超过5dB，会导致雷达无法正常工作；

3.  膜厚每增加1μm，毫米波信号衰减约增加0.3dB，这就是为什么高频场景必须严格控制涂层厚度在1μm以内。

此外，在雨天等恶劣环境下，纳米涂层的信号优势会进一步凸显。中国科学院兰州化学物理研究所的测试显示：未涂覆的5G天线罩表面会形成连续水膜，导致信号衰减10-15dB；而涂覆超疏水纳米涂层的天线罩，水滴会快速滚落，水膜无法形成，信号衰减仅为1-2dB，雨天信号强度提升80%以上。

三、影响信号传输的四大核心因素

所有因纳米涂层导致的信号问题，均非技术本身的固有缺陷，而是由以下四类人为可控因素导致的：

1. 涂层厚度：最核心的影响因素

信号衰减与涂层厚度呈严格的线性正相关，尤其对高频信号影响更为显著。行业数据显示：

膜厚<1μm：所有频段信号衰减<0.3dB，完全无影响；

膜厚1-3μm：2.4GHz/5GHz无影响，77GHz衰减0.3-0.5dB，满足使用要求；

膜厚3-5μm：5GHz衰减0.5-1dB，77GHz衰减0.5-1.2dB，开始影响高频设备性能；

膜厚>5μm：所有频段信号衰减显著，77GHz衰减>2dB，导致雷达和5G设备无法正常工作。

反面案例：2024年某国内TWS耳机代工厂，为了提升防水等级，将纳米涂层的施工厚度从2μm提高到8μm。量产上市后，大量用户反馈蓝牙断连频繁、通话音质差。检测发现：8μm厚的涂层在2.4GHz频段的信号衰减达1.2dB，导致耳机的有效连接距离从10米缩短至3米，断连率从0.1%飙升至12%。厂商被迫召回15万台产品，直接经济损失超3000万元。

2. 配方体系：决定电磁参数的基础

不同配方的纳米涂层，介电常数和损耗正切差异巨大：

纯氟硅体系：介电常数2.0-2.3，损耗正切<0.001，电磁性能最优，适合所有高频场景；

全氟聚醚体系：介电常数1.9-2.2，损耗正切<0.0008，电磁性能最佳，但价格较高；

改性丙烯酸体系：介电常数2.8-3.5，损耗正切0.005-0.01，仅适合低频场景；高填料体系：添加大量二氧化硅、碳酸钙等填料的劣质涂层，介电常数>4.0，损耗正切>0.02，会严重衰减信号。

3. 固化度：隐性的信号杀手

固化度不足会导致涂层内部残留大量溶剂和未反应单体，这些物质会显著升高介电常数和损耗正切。实测数据显示：

固化度≥95%：介电常数稳定在2.2左右，信号衰减正常；

固化度80%-95%：介电常数升至2.5-3.0，信号衰减增加30%-50%；

固化度<80%：介电常数>3.5，信号衰减增加1倍以上，同时涂层易吸潮，进一步恶化信号性能。

4. 施工均匀度：局部厚涂导致信号畸变

喷涂压力不均、距离过近或浸涂提拉速度过快，都会导致局部膜厚超标。即使平均膜厚只有2μm，局部热点的膜厚也可能达到10μm以上，导致信号在局部区域严重衰减，出现“信号盲区”或“信号畸变”。对于毫米波雷达等对相位敏感的设备，局部膜厚不均还会导致波束指向偏差，影响探测精度。

四、工业实战案例：从量产验证到问题整改

案例1：中兴5G宏基站射频PCB防护

中兴通讯5G技术实验室的测试显示，罗杰斯RO4350B高频基材涂覆100nm厚氟改性纳米涂层后，在10GHz-40GHz毫米波频段，介电常数波动仅0.01，损耗正切波动≤0.0001，高频性能衰减小于0.5%，完全满足5G宏基站AAU模块的信号传输要求。

该方案已在中兴通讯5G宏基站射频PCB上规模化应用，通过了IP67防护认证，户外长期运行3年，无防护失效、无信号性能劣化问题。相比传统三防漆方案，信号衰减降低90%，基站覆盖范围扩大20%，运维成本降低30%。

案例2：特斯拉自动驾驶毫米波雷达

特斯拉、蔚来等车企的自动驾驶毫米波雷达PCB，均采用碳氢树脂高频基材搭配有机硅纳米涂层。实测显示：1μm厚的有机硅纳米涂层在77GHz频段的信号衰减仅为0.3dB，雷达探测距离从150米缩短至147米，误差仅2%，完全满足自动驾驶的精度要求。

同时，纳米涂层的疏水特性解决了雨天雷达表面水膜导致的信号衰减问题，雨天探测距离提升25%，误报率降低40%。截至2026年5月，全球已有超过2000万辆汽车搭载了采用纳米涂层防护的毫米波雷达，稳定运行最长达8年。

案例3：苹果AirPods Pro 2蓝牙信号优化

苹果AirPods Pro 2采用1.5μm厚的改性氟硅纳米涂层对主板和天线进行防水防护。

第三方测试显示：涂覆后的蓝牙5.3信号在2.4GHz频段的衰减仅为0.08dB，有效连接距离保持在10米以上，每小时音频传输中断次数仅为0.7次，远低于同档次产品2.4次的行业均值。

同时，涂层的超薄特性不会影响天线的辐射效率，耳机的通话音质和降噪效果与未涂覆版本完全一致。累计出货超过1亿台，无一起因信号问题导致的批量投诉。

五、高频场景的特殊挑战与优化方案

随着5G-A和自动驾驶技术的发展，电子设备的工作频率正逐步向100GHz以上的太赫兹频段迈进，对纳米涂层的电磁性能提出了更高要求。针对高频场景的特殊挑战，行业已形成成熟的优化方案：

1. 局部差异化涂覆

在天线、雷达射频前端等信号敏感区域，采用0.1-0.5μm的超薄涂层；在主板、电源模块等非信号区域，采用2-3μm的标准涂层。这样既保证了信号传输质量，又实现了全面的防水防护。

2. 低介电配方升级

新一代全氟聚醚纳米涂层通过分子结构设计，将介电常数降至1.9以下，损耗正切<0.0005，可支持100GHz以上的太赫兹信号传输。测试显示：1μm厚的全氟聚醚涂层在100GHz频段的信号衰减仅为0.8dB，满足下一代6G通信和太赫兹雷达的需求。

3. 在线膜厚检测

采用激光干涉仪和太赫兹成像技术，对涂层厚度进行100%在线检测，膜厚误差控制在±0.1μm以内，确保每一块产品的信号性能一致。

六、常见误区澄清

误区1：纳米涂层越薄，信号越好

错。虽然膜厚越薄，信号衰减越小，但膜厚<0.5μm时，无法形成连续的防护膜层，防水性能会大幅下降。最佳平衡点是1-3μm，既能保证信号传输，又能实现IP67级防水。

误区2：所有纳米涂层都不影响信号

错。只有纯有机体系的超薄纳米涂层，电磁性能才接近空气。添加大量无机填料的劣质涂层，介电常数和损耗正切都很高，会严重衰减信号，甚至比传统三防漆更差。

误区3：高频信号不能用纳米涂层防护

错。只要严格控制膜厚在1μm以内，选用低介电常数的纯氟硅或全氟聚醚涂层，完全可以满足77GHz毫米波雷达和5G基站的信号要求。目前全球主流车企和通信设备厂商都已大规模采用。

总结

合格的工业级超薄纳米防水涂层，不仅不会显著影响电子信号传输，反而能通过解决雨天水膜衰减问题，在恶劣环境下提升信号强度。其1-3μm的纳米级厚度和接近空气的电磁参数，将信号干扰降至可忽略水平，彻底解决了传统三防漆“防水就影响信号”的百年难题。

所有因纳米涂层导致的信号问题，均源于劣质产品和不规范施工。通过坚守1-3μm的黄金膜厚区间、选用纯有机低介电配方、采用精准喷涂工艺和在线检测技术，完全可以实现防水防护与信号传输的完美平衡。随着6G通信和自动驾驶技术的发展，纳米防水涂层将成为高频电子设备不可或缺的核心防护材料。
