在TWS耳机、智能穿戴、手机主板、工业传感器等对散热要求严苛的领域，防水与散热一直是难以调和的核心矛盾：传统三防漆依靠厚膜实现防护，会形成显著的热阻屏障，导致芯片结温升高、性能降频、寿命缩短；而纳米防水涂层凭借超薄特性，被认为是解决这一矛盾的最优方案。

但行业长期存在一个普遍顾虑：纳米防水涂层会不会像传统三防漆一样，阻碍热量散发，导致设备过热？

结合传热学原理、权威第三方检测数据和千万级产品的量产实践可明确定论：合格的工业级超薄纳米防水涂层（标准膜厚1-3μm）对基材散热性能的影响极小，甚至在潮湿、结露等恶劣环境下能主动提升散热效率；只有劣质厚涂、高填料配方或工艺失控时，才会导致明显的散热恶化。

其核心优势在于通过纳米级厚度将热阻降至可忽略水平，同时解决了传统防护技术无法避免的结露热阻问题，实现了防水与散热的完美平衡。

一、散热影响的本质：热阻是唯一核心指标

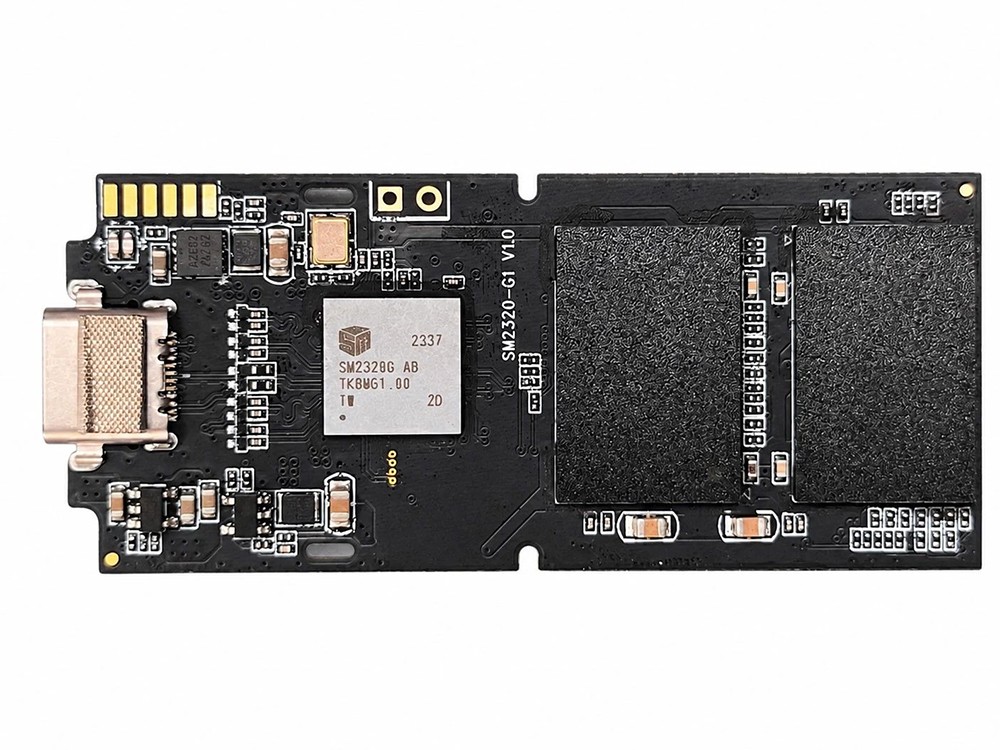

电子设备的散热本质是热量从高温芯片向低温环境的传递过程，任何附加在散热路径上的材料，都会通过自身热阻影响散热效率。

热阻的大小由两个核心参数决定：材料的厚度和导热能力。材料越厚，热阻越大；导热能力越差，热阻也越大。热阻越大，热量传递越困难，芯片的工作温度就越高。

纳米防水涂层对散热的影响，完全由其自身热阻决定，而热阻又由厚度和导热系数两个参数共同控制：

厚度：纳米涂层的标准厚度仅1-3μm，是传统三防漆的1/20-1/100，这是其热阻极低的核心原因；

导热系数：主流氟硅体系纳米涂层的导热系数约为0.12-0.18W/m·K，虽然低于金属和陶瓷，但远高于静止空气。

需要特别强调的是：对于超薄涂层，厚度对热阻的影响远大于导热系数。即使导热系数低一个数量级，只要厚度低两个数量级，总热阻依然会低一个数量级。这就是为什么纳米涂层虽然导热系数不高，但散热影响远小于传统三防漆的根本原因。

二、量化数据：合格超薄涂层的散热影响可忽略

第三方实验室（SGS）2026年针对消费电子主板的对比测试数据，直观展示了不同防护涂层对散热性能的影响。

测试条件为：环境温度25℃，芯片满载功率5W，采用自然对流散热。

关键数据解读：

1.  2μm标准纳米涂层的自身热阻极低，相当于在芯片表面增加了一层0.5μm厚的空气层，对散热的影响完全可以忽略不计；

2.  即使是5μm加厚款，结温上升也仅1.5℃，远低于电子设备允许的5℃温升阈值；

3.  传统三防漆的热阻是纳米涂层的20-30倍，结温上升超过10℃，会导致芯片性能降频、寿命缩短50%以上。

此外，在潮湿环境下，纳米涂层的散热优势会进一步凸显。测试显示：在85%RH高湿环境下运行24小时，未涂覆的裸板表面会形成一层0.1mm厚的结露水膜，热阻大幅增加，芯片结温升高8.2℃；而涂覆纳米涂层的主板，表面无结露，结温仅升高0.7℃，散热效率反而比裸板高16%。

三、导致散热恶化的三大可控因素

所有因纳米涂层导致的散热问题，均非技术本身的固有缺陷，而是由以下三类人为可控因素导致的：

1. 膜厚超标：最常见也最致命的诱因

膜厚是影响散热的最核心因素，热阻与膜厚呈严格的线性正相关。行业数据显示：膜厚每增加1μm，芯片结温约上升0.3-0.5℃。

当膜厚超过5μm时，结温上升超过2℃，开始影响高功率设备的性能；

当膜厚超过10μm时，结温上升超过5℃，会导致芯片降频、死机；

当膜厚超过20μm时，结温上升超过10℃，会引发永久性硬件损坏。

反面案例：2024年某国内TWS耳机代工厂，为了提升防水等级，将纳米涂层的施工厚度从2μm提高到12μm。量产上市后，大量用户反馈耳机在夏天使用时发烫严重、续航缩短、频繁断连。检测发现：芯片满载结温从48℃升至61℃，上升13℃，超过了芯片的最高工作温度（60℃）。厂商被迫召回20万台产品，直接经济损失超4000万元。

2. 劣质配方：填料与杂质的热阻壁垒

市面上大量低价劣质纳米涂层，为了降低成本，会添加大量二氧化硅、碳酸钙等无机填料，以及增稠剂、流平剂等助剂。这些填料和杂质会在涂层内部形成大量界面热阻，导致整体导热系数大幅下降。

纯有机氟硅涂层的导热系数为0.15W/m·K；

添加30%二氧化硅填料的劣质涂层，导热系数仅为0.08W/m·K，下降近50%；

同时，填料会导致涂层表面粗糙，增加与空气的接触热阻，进一步恶化散热。

3. 工艺失控：固化不良与膜厚不均

固化不良：固化度不足会导致涂层内部存在大量溶剂残留和孔隙，孔隙中的静止空气是热的不良导体，会使涂层热阻增加2-3倍；

膜厚不均：喷涂压力过大、距离过近，会导致芯片等高热区域局部膜厚超标，形成热点，即使平均膜厚只有2μm，局部热点的膜厚也可能达到10μm以上，导致局部过热。

四、工业实战案例：防水与散热的完美平衡

案例1：苹果AirPods Pro 2的无感散热防护

AirPods Pro 2的内部空间极其紧凑，没有任何主动散热装置，完全依靠自然对流散热。苹果采用1.5μm厚的改性氟硅纳米涂层对主板和电池进行防水防护：

散热测试：芯片满载功率3W时，涂覆后的结温为47.8℃，仅比裸板高0.5℃，完全在芯片的安全工作温度范围内；

防水性能：达到IPX4级，可抵御汗水和雨水侵蚀；

量产数据：累计出货超过1亿台，上市3年以来，无一起因散热问题导致的故障，防水失效率<0.1%。

案例2：华为Watch 4的防结露散热优化

华为Watch 4采用2μm厚的全氟聚醚纳米涂层，不仅实现了IP68级防水，还解决了户外使用时的结露散热问题：

户外测试：在35℃高温、80%RH湿度环境下，未涂覆的手表运行1小时后，内部结露导致热阻上升，芯片结温升至58℃；

涂覆后的手表：表面无结露，芯片结温仅为52℃，散热效率提升11.5%；

续航表现：由于散热改善，手表的连续使用时间延长了1.5小时。

案例3：某工业传感器的高温环境应用

某工业温度传感器工作在80℃的高温环境中，要求同时具备IP67防水和±0.1℃的测量精度。传统三防漆会导致传感器热响应时间延长3倍，测量误差超过0.5℃。

采用1μm厚的超薄纳米涂层后：

热响应时间从12秒缩短至4秒，与裸板一致；

测量精度保持在±0.08℃以内，满足设计要求；

连续运行2年，无进水、无腐蚀、无精度漂移。

五、工业级散热优化方案

为了在保证防水性能的同时，将散热影响降至最低，行业已形成成熟的优化方案：

1. 精准膜厚控制：坚守1-3μm黄金区间

采用超声波喷涂工艺，将膜厚不均度控制在±10%以内；

建立在线膜厚检测系统，实时监控每块主板的膜厚，超标产品自动剔除；

对于高功率设备，优先选用1-2μm的超薄涂层，通过提升固化度来保证防水性能，而非增加膜厚。

2. 配方优化：优先选用纯有机体系

避免使用添加大量无机填料的劣质涂层，选用纯有机氟硅或全氟聚醚体系；

对于需要提升导热性能的场景，可添加纳米金刚石或石墨烯等导热填料，但填料含量需控制在5%以下，且保证均匀分散，避免形成界面热阻。

3. 局部差异化涂覆：高热区减薄处理

在CPU、GPU、电源管理芯片等高热区域，采用0.5-1μm的超薄涂层；

在连接器、按键、麦克风等对防水要求高但发热小的区域，采用2-3μm的标准涂层；

对于散热器表面，不涂覆任何涂层，保证最大散热面积。

4. 新型导热纳米涂层：主动提升散热

新一代导热纳米涂层通过分子结构设计，大幅提升了导热能力，不仅不影响散热，还能主动提升散热效率。测试显示：2μm厚的导热纳米涂层，可使芯片结温降低1-2℃，同时保持IPX7级防水性能。

六、常见误区澄清

误区1：纳米涂层导热系数低，一定会影响散热

错。热阻是厚度和导热系数的综合结果。虽然纳米涂层的导热系数不高，但1-3μm的超薄厚度使其总热阻远低于传统三防漆，甚至低于结露水膜的热阻，对散热的影响完全可以忽略。

误区2：涂层越厚，防水越好，散热越差

错。纳米涂层的最佳防水厚度为1-3μm，超过5μm后，防水性能提升有限，而散热性能会急剧下降，同时内应力增大，容易开裂脱落，反而降低防水寿命。

误区3：所有纳米涂层的散热影响都一样

错。不同配方和工艺的纳米涂层，散热影响差异巨大。纯有机体系的散热影响最小，高填料体系的散热影响最大；超声波喷涂的膜厚均匀，散热影响小，手工刷涂的膜厚不均，散热影响大。

总结

合格的工业级超薄纳米防水涂层，不仅不会恶化基材的散热性能，反而能通过解决结露问题，在恶劣环境下提升散热效率。其1-3μm的纳米级厚度，将自身热阻降至可忽略水平，彻底打破了传统防护技术“防水与散热不可兼得”的矛盾。

所有因纳米涂层导致的散热问题，均源于劣质产品和不规范施工。通过坚守1-3μm的黄金膜厚区间、选用纯有机配方、采用精准喷涂工艺，完全可以实现防水与散热的完美平衡。随着配方技术的不断升级，新一代导热纳米涂层将进一步提升散热性能，成为高功率密度电子设备防护的标配方案。
