纳米涂层会改变PCBA的外观颜色和光泽度吗?
  • 作者:深圳中氟
  • 发布时间:2026-05-11
  • 浏览次数:
  • 来源:
  • 分享:

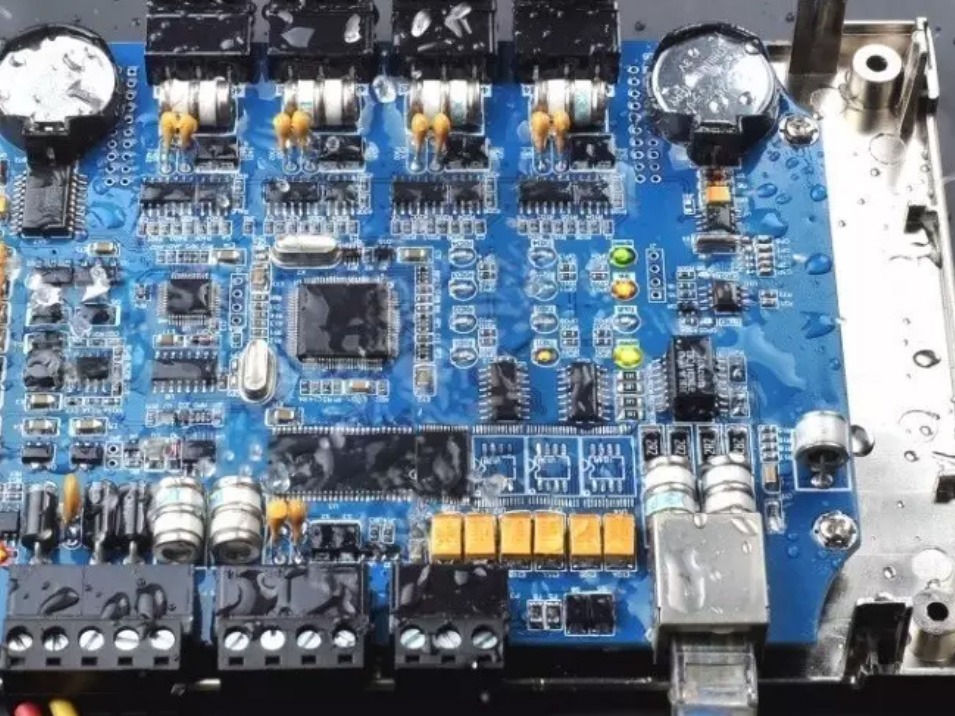

在电子制造全流程中,PCBA的外观质量不仅是产品品质的直观体现,更是自动化光学检测(AOI)、X-Ray检测等工序的基础。随着纳米防水涂层在消费电子、汽车电子、工业控制领域的大规模应用,涂层是否会改变PCBA的颜色和光泽度,已成为行业普遍关注的核心问题。很多工厂曾因涂层导致的外观色差、光泽度变化,引发AOI误判率飙升、客户拒收、批量返工等严重问题。

本文结合薄膜光学原理、第三方实验室实测数据和头部厂商量产案例,系统解析纳米涂层影响PCBA外观的内在机制、量化规律与工程控制方法。

结论明确:合格的纳米涂层在严格控制膜厚和工艺的前提下,可做到外观几乎不可见;但参数不当会导致明显的彩虹纹、色差、光泽度下降,甚至完全掩盖基材特征。




一、纳米涂层影响外观的核心光学机制

纳米涂层的厚度通常在50-500nm之间,恰好处于可见光波长(400-760nm)的范围内。其对外观的影响并非简单的"覆盖一层透明膜",而是通过薄膜干涉、折射率匹配、表面粗糙度改变三种光学效应共同作用的结果。

1. 薄膜干涉效应:彩虹纹与色差的主要来源

当光线照射到纳米涂层表面时,一部分光会在涂层上表面反射,另一部分光会穿透涂层,在涂层与基材的界面处反射。

这两束反射光会发生干涉现象:当光程差等于某一波长的整数倍时,该波长的光会被加强;当光程差等于半波长的奇数倍时,该波长的光会被削弱。

这种干涉效应会导致涂层表面出现彩虹状的彩色条纹,或者使基材的整体颜色发生偏移。

干涉的强度和颜色取决于涂层的厚度和折射率:

当涂层厚度为可见光波长的1/4(约100-200nm)时,干涉效应最明显,彩虹纹最严重;

当涂层厚度小于50nm或大于500nm时,干涉效应显著减弱,外观变化最小;

涂层折射率与基材折射率相差越大,干涉效应越强,色差越明显。


2. 折射率匹配:决定涂层的"隐形"程度

涂层的"隐形"能力,本质上取决于其折射率与基材折射率的匹配程度。如果两者折射率完全相同,光线在界面处不会发生反射和折射,涂层就会完全不可见。

但实际中,不同基材的折射率差异很大:

PCB绿油:折射率约1.5-1.6

铜箔:折射率约0.8-1.0(可见光波段)

陶瓷电容:折射率约1.8-2.0

塑料封装:折射率约1.5-1.6

而主流纳米涂层的折射率通常在1.3-1.5之间:

全氟聚醚(PFPE)涂层:1.3-1.35

硅基涂层:1.4-1.45

派瑞林(Parylene)涂层:1.6-1.65

可以看出,硅基涂层的折射率与PCB绿油和塑料封装最为接近,因此外观影响最小;氟素涂层折射率最低,与铜箔和陶瓷的折射率差异最大,容易产生明显的界面反射和色差。


3. 表面粗糙度改变:影响光泽度的关键因素

纳米涂层会填充基材表面的微观凹凸不平,改变表面的粗糙度,从而影响光泽度。如果涂层表面比基材更光滑,光泽度会上升;如果涂层表面比基材更粗糙,光泽度会下降。

通常情况下,纳米涂层的表面粗糙度(Ra)约为5-20nm,远低于PCB基材的表面粗糙度(Ra=0.5-2μm)。因此,涂覆纳米涂层后,PCBA的光泽度通常会有所上升,尤其是在原本粗糙的焊点和铜箔表面。


二、不同类型纳米涂层的外观影响量化对比

为了直观评估不同纳米涂层对PCBA外观的影响,我们在相同的工艺条件下,对主流的四类纳米涂层进行了系统的对比测试。

测试基材为标准FR-4 PCB(绿油、铜箔、焊点、陶瓷电容),测试指标包括颜色偏差ΔE(CIE LAB)、60°光泽度变化率、彩虹纹等级。

涂层类型典型厚度(nm) 绿油表面ΔE铜箔表面ΔE 焊点表面ΔE光泽度变化率彩虹纹等级外观可见度
高纯硅基涂层80-1200.3-0.80.5-1.20.4-1.0+5-10%0级(无)几乎不可见
改性氟硅涂层100-1500.6-1.21.0-2.00.8-1.5+8-15%1级(轻微)仔细观察可见
全氟聚醚(PFPE)涂层50-100 0.8-1.51.5-3.01.2-2.5+10-20%2级(明显)肉眼可见
派瑞林(Parylene) C1000-50001.0-2.02.0-4.01.5-3.0-5-+5%0级(无)轻微雾感
普通硅烷涂层150-2001.5-3.03.0-5.02.5-4.0+15-25%3级(严重)明显色差

测试标准说明:

颜色偏差ΔE:人眼可察觉的最小色差约为1.0;ΔE<1.0为不可见,1.0-2.0为轻微可见,>2.0为明显可见;

光泽度变化率:(涂后光泽度-涂前光泽度)/涂前光泽度×100%;

彩虹纹等级:0级无,1级特定角度可见,2级正常角度可见,3级大面积明显。

关键结论:

1. 高纯硅基涂层对外观影响最小,所有基材的ΔE均小于1.0,无彩虹纹,是对外观要求严格场景的首选;

2. 全氟聚醚涂层对铜箔和陶瓷的影响最大,ΔE可达3.0以上,且有明显彩虹纹;

3. 派瑞林涂层虽然厚度大,但由于膜厚均匀且超过干涉区间,无彩虹纹,仅会产生轻微雾感;

4. 普通硅烷涂层外观影响最大,色差和彩虹纹都很严重,不适合对外观有要求的场景。


三、影响外观变化的关键工艺因素

即使是同一种涂层,不同的施工工艺也会导致外观差异巨大。其中,膜厚均匀性、固化程度、涂覆方式是影响最大的三个因素。

1. 膜厚与均匀性:最敏感的参数

膜厚是决定外观变化的最核心因素,存在明显的"干涉敏感区间":

膜厚<50nm:干涉效应极弱,外观几乎无变化,但防护性能不足;

膜厚50-300nm:干涉效应最强,容易出现彩虹纹和色差,是外观控制的难点;

膜厚>500nm:干涉效应减弱,外观趋于稳定,但会产生雾感,且影响散热和电气性能。

实测数据:同一配方的硅基涂层,当膜厚从80nm增加到180nm时,绿油表面的ΔE从0.5增加到2.2,彩虹纹从0级变为2级;当膜厚增加到600nm时,ΔE降至1.2,彩虹纹消失,但出现明显雾感。

膜厚不均会导致局部色差和彩虹纹分布不均,这是量产中最常见的外观问题。

例如,喷涂工艺中,PCB边缘和角落的膜厚通常比中心厚2-3倍,容易在边缘出现明显的彩虹纹。


2. 固化程度:隐性的外观杀手

固化不足的涂层中含有大量未反应的单体和溶剂,这些物质会在涂层表面形成一层不均匀的油膜,导致光泽度异常和色差。同时,未完全固化的涂层会随着时间推移继续反应,导致外观发生缓慢变化,出现"后期变色"问题。

典型案例:某汽车电子厂商的PCBA涂覆纳米涂层后,出厂检测外观合格,但在仓库存放3个月后,出现大面积发黄和光泽度下降。根因分析显示,涂层固化度仅为75%,残留的单体发生氧化聚合,导致颜色变化。


3. 涂覆方式:决定均匀性的基础

不同的涂覆方式对膜厚均匀性的控制能力不同,从而导致外观差异:

气相沉积(PECVD/ALD):膜厚均匀性最好(±5%以内),无流挂、无堆积,外观一致性最佳;

超声波喷涂:膜厚均匀性较好(±10-15%),适合复杂结构PCBA;

空气喷涂:膜厚均匀性较差(±20-30%),容易出现边缘堆积和流挂;

浸涂:膜厚均匀性最差(±30-50%),边缘厚边效应明显,彩虹纹最严重。


四、工业失效案例与解决方案

失效案例1:消费电子主板AOI误判率飙升

2024年,某国内头部手机厂商的旗舰机型主板,涂覆纳米防水涂层后,AOI检测误判率从0.5%飙升至18%,导致生产线停线。AOI系统将涂层产生的彩虹纹误判为焊点虚焊、锡珠和异物。

根因分析:

1. 涂层选型错误:采用了全氟聚醚涂层,铜箔表面ΔE达2.8,彩虹纹等级2级;

2. 膜厚控制不当:平均膜厚180nm,处于干涉敏感区间;

3. 涂覆工艺:采用浸涂工艺,膜厚不均度达40%,局部膜厚超过300nm。

整改措施:

1. 更换为高纯硅基涂层,折射率与PCB绿油匹配;

2. 严格控制膜厚在80-100nm,避开干涉敏感区间;

3. 改用超声波喷涂工艺,膜厚不均度降至15%以内;

4. 对AOI系统进行参数校准,建立涂覆后的标准图像库。

整改后,AOI误判率降至0.8%以下,满足量产要求。


失效案例2:工控主板客户拒收外观色差

某工控厂商的出口产品,客户要求PCBA保持原外观,不得有任何可见的涂层痕迹。但涂覆纳米涂层后,约30%的产品出现明显的彩虹纹和光泽度差异,被客户批量拒收。

根因分析:

1. 涂层固化不足:UV固化时间从10秒缩短至5秒,固化度仅为70%;

2. 涂覆前处理不到位:PCB表面残留助焊剂和油污,导致涂层铺展不均;

3. 膜厚超标:平均膜厚220nm,处于干涉最强区间。

整改措施:

1. 延长UV固化时间至15秒,增加60℃/30分钟后固化;

2. 涂覆前增加等离子体清洗工序,去除表面污染物;

3. 采用薄涂多层工艺,每层膜厚控制在30-40nm,总膜厚80-100nm。

整改后,产品外观合格率达到99.5%,通过客户验收。


五、外观一致性控制的工程最佳实践

1. 涂层选型原则

对外观要求严格的消费电子、汽车电子:优先选择高纯硅基涂层,折射率1.4-1.45,与PCB基材匹配;

对防护要求高、外观要求一般的工业电子:可选择改性氟硅涂层;

严禁使用普通硅烷涂层和厚膜氟素涂层用于外观敏感场景。


2. 膜厚控制策略

避开干涉敏感区间:将总膜厚控制在50-100nm或500nm以上;

采用薄涂多层工艺:每层膜厚不超过50nm,避免一次涂覆过厚导致的流挂和干涉;

建立在线测厚系统:实时监测膜厚,及时调整工艺参数。


3. 工艺优化要点

涂覆前必须进行等离子体清洗,去除表面油污和氧化层,确保涂层均匀铺展;

严格控制固化参数,确保涂层完全固化,避免后期变色;

优先采用气相沉积或超声波喷涂工艺,保证膜厚均匀性;

对PCB的边缘和角落进行遮蔽或补喷,避免局部膜厚超标。


4. 检测与验收标准

建立涂覆前后的标准色板和光泽度样板;

采用色差仪检测关键区域的ΔE,要求ΔE<1.0;

在不同角度下观察彩虹纹,要求正常角度下不可见;

提前进行AOI兼容性测试,校准AOI系统参数。


结论与展望

纳米涂层对PCBA外观的影响是可控的,合格的硅基涂层在80-100nm膜厚下,可做到外观几乎不可见,ΔE<1.0,无彩虹纹,完全满足消费电子和汽车电子的外观要求。但如果选型错误、膜厚控制不当或工艺不规范,会导致明显的色差、彩虹纹和光泽度变化,引发严重的生产问题。

未来,随着纳米材料技术的发展,开发折射率可调、无干涉效应的新型纳米涂层将是重要的发展方向。同时,基于AI的智能涂覆和在线外观检测技术,将进一步提高涂层外观的一致性和可靠性,推动纳米防水涂层在更多高端电子领域的应用。

×
