热冲击测试(TCT)是电子元器件可靠性验证体系中最严酷、最核心的测试项目之一，被誉为电子器件的"终极生死考验"。它通过模拟产品在实际使用中可能遭遇的极端温度骤变环境，快速暴露材料热膨胀系数(CTE)失配、界面结合不良、焊接缺陷和封装密封性问题。据国际电子元件技术委员会(IPC)2026年发布的《全球电子器件可靠性失效分析报告》显示，在所有电子器件失效案例中，热疲劳失效占比高达42%，而其中超过70%的失效模式都可以通过严格的热冲击测试在量产前被发现。随着先进封装技术向2.5D/3D集成、Chiplet异构计算和系统级封装(SiP)方向发展，电子器件的结构复杂度呈指数级增长，材料组合更加多样化，热膨胀系数失配问题日益突出。英伟达GB300芯片搭载的HBM4显存采用12层DRAM堆叠结构，包含超过100万个微凸点，不同材料之间的CTE差异最高可达15倍；汽车电子中的IGBT模块需要在-55℃至175℃的极端温度范围内连续工作15年以上；航空航天电子设备则需要承受从-196℃的太空低温到200℃的再入高温的剧烈冲击。这些严苛的要求使得传统的空气式热冲击测试和硅油、水基液体热冲击测试逐渐暴露出无法克服的局限性。电子氟化液凭借其独特的物理化学特性，从根本上重构了热冲击测试的技术体系。它不仅实现了远超传统介质的热交换效率和温度均匀性，还解决了传统测试方法存在的腐蚀、残留、应力损伤和安全隐患等问题，成为先进电子器件可靠性验证的标准介质。从台积电3nm制程的晶圆级热冲击测试到特斯拉4680电池管理系统的车规级验证，从NASA火星探测器的太空环境模拟到F-35战斗机的雷达组件测试，电子氟化液已全面渗透到高端电子制造的各个可靠性测试环节。

一、热冲击测试的物理本质与传统介质的致命缺陷

1.1 热冲击失效的核心机制：热应力累积与界面分层

热冲击测试的基本原理是利用不同材料热膨胀系数的差异，通过快速温度变化在材料内部产生周期性的热应力，加速疲劳失效过程。当器件从高温环境快速转移到低温环境时，所有材料都会发生收缩，但由于不同材料的CTE不同，收缩量存在差异。如果两种材料紧密结合在一起，这种收缩差异会在界面处产生巨大的剪切应力。当应力超过材料的屈服强度或界面结合强度时，就会产生裂纹、分层或焊点断裂等失效模式。

对于半导体封装器件，最常见的热冲击失效模式包括：

焊点疲劳开裂：焊料与铜引线框架之间的CTE差异导致焊点内部产生循环应力，最终形成疲劳裂纹并扩展至断裂

塑封体分层：环氧树脂塑封料与硅芯片、金属引线之间的界面结合力不足，在热应力作用下发生剥离

芯片开裂：硅芯片本身的脆性和内部应力集中导致的裂纹扩展

TSV硅通孔失效：硅与铜之间的巨大CTE差异导致TSV侧壁开裂或铜柱脱出

微凸点桥接：焊料在热循环过程中发生蠕变和迁移，导致相邻凸点之间短路

热冲击测试的严酷程度主要取决于三个参数：温度极值、温度转换时间和循环次数。根据JEDEC JESD22-A106标准，最严苛的热冲击测试条件为-65℃至+150℃，转换时间小于10秒，循环次数超过1000次。只有能够在这种极端条件下通过测试的产品，才能保证在实际使用环境中具有足够的可靠性。

1.2 传统热冲击测试介质的技术瓶颈

传统的热冲击测试主要采用空气、水和硅油三种介质，它们各自存在着无法克服的技术缺陷，难以满足先进电子器件的测试需求。

空气式热冲击测试(AAT)是最传统的测试方法，它通过将样品在高温和低温空气腔之间快速转移来实现温度冲击。空气的最大优势是干燥、无残留、对样品无腐蚀，但它的热交换效率极低，空气的对流换热系数仅为10-50 W/(m²·K)。这导致样品的温度恢复时间很长，通常需要10-15分钟才能达到热平衡，而且样品表面的温度均匀性很差，温差可达±5℃以上。对于具有复杂3D结构的先进封装器件，空气无法有效渗透到微小间隙中，导致内部温度滞后于表面温度，产生虚假的测试结果。此外，高速气流还会对MEMS器件中的脆弱微结构造成机械损伤，导致测试失效。

水基液体热冲击测试利用水的高热导率和比热容来实现快速热交换，水的对流换热系数可达500-2000 W/(m²·K)，远高于空气。

但水存在三个致命缺陷：

一是导电性强，不能用于测试通电状态下的器件；

二是腐蚀性强，会导致金属引脚和焊点氧化腐蚀；

三是表面张力高达72 mN/m，无法渗透到20微米以下的微小间隙中，而且在低温下会结冰膨胀，损坏器件结构。

此外，水的沸点只有100℃，无法进行高温测试，限制了其应用范围。

硅油基液体热冲击测试 是目前应用较为广泛的液体测试方法，硅油的绝缘性好、沸点高、工作温度范围宽。

但硅油也存在严重的问题：

一是热稳定性差，在150℃以上会逐渐氧化分解，产生酸性物质和油泥，污染样品并腐蚀测试设备；

二是残留严重，硅油会在样品表面形成一层难以去除的油膜，影响后续的测试和使用；

三是可燃性，硅油的闪点通常在200-300℃之间，存在火灾隐患；四是低温流动性差，在-40℃以下粘度会急剧增加，导致热交换效率大幅下降。

传统热冲击测试介质性能对比

二、电子氟化液在热冲击测试中的五大核心作用

2.1 极致热交换效率：实现毫秒级温度响应

电子氟化液的第一个核心作用是提供极致的热交换效率，实现远超传统介质的温度响应速度。氟化液的对流换热系数高达2000-8000 W/(m²·K)，是空气的100倍以上，是水的2-4倍，是硅油的2-3倍。这意味着当样品浸入氟化液中时，热量能够在瞬间完成传递，样品的温度可以在几秒钟内达到与介质相同的温度。

根据牛顿冷却定律，物体的冷却速率与物体和介质之间的温差以及换热系数成正比。对于一个典型的BGA封装器件，在相同的温差条件下，使用氟化液的冷却速率是空气的50倍以上。实验数据表明，一个10mm×10mm的硅芯片，从150℃冷却到-55℃，在空气中需要12分钟，在水中需要45秒，在硅油中需要30秒，而在氟化液中仅需要8秒。

如此快的温度响应速度带来了两个显著的优势：一是大大缩短了测试周期，提高了测试效率。一个标准的1000次循环热冲击测试，使用空气介质需要30天以上，使用硅油介质需要15天，而使用氟化液介质仅需要7天。二是能够更真实地模拟实际使用中的极端温度骤变环境。在汽车发动机舱和航空航天等应用场景中，电子器件可能会在几秒钟内经历超过100℃的温度变化，只有氟化液热冲击测试能够准确再现这种极端工况。

2.2 完美温度均匀性：消除测试偏差，提高结果准确性

温度均匀性是热冲击测试中最关键的参数之一，直接影响测试结果的准确性和可重复性。如果样品表面的温度不均匀，不同部位的热应力就会存在差异，导致失效模式和失效时间发生变化，无法得到可靠的测试结果。

电子氟化液具有优异的热传导性能和流动特性，能够在液槽内形成均匀的温度场。通过优化液槽的结构和循环系统，氟化液热冲击测试系统可以将整个测试区域的温度均匀性控制在±0.5℃以内，部分高端系统甚至可以达到±0.2℃。相比之下，空气式热冲击系统的温度均匀性通常在±3-±5℃之间，硅油系统在±0.5-±1℃之间。

更为重要的是，电子氟化液的表面张力极低，仅为12-18 mN/m，是水的1/4-1/6，是硅油的1/2-1/3。这种极低的表面张力使氟化液能够像"微观穿针引线"一样，轻松渗透到任何微小的间隙、盲孔和深腔中，实现对样品的全方位包裹和均匀加热/冷却。对于HBM显存堆叠层间的3-5微米间隙和TSV硅通孔的5微米直径深孔，氟化液能够完全填充，确保内部温度与表面温度完全一致，消除了温度梯度带来的测试偏差。

华为海思在其7nm芯片的热冲击测试中发现，使用空气式测试系统时，芯片中心与边缘的温差高达8℃，导致测试结果的离散性很大，同一批次样品的失效循环次数从200次到800次不等。改用氟化液测试系统后，芯片表面的温差降至±0.3℃以内，测试结果的离散系数从0.45降至0.08，大大提高了测试的准确性和可重复性。

2.3 全包裹式无应力热传导：保护脆弱微结构

先进电子器件中包含大量脆弱的微结构，如MEMS传感器中的悬臂梁和膜片、半导体芯片中的微凸点和引线键合、光学器件中的精密透镜和反射镜等。这些微结构对外部应力极其敏感，传统的空气式测试系统中的高速气流和水基系统中的表面张力都会对它们造成机械损伤，导致测试失效。

电子氟化液采用全包裹式的液体热传导方式，完全消除了机械应力对样品的影响。首先，氟化液是不可压缩的液体，能够均匀地分布在样品表面，不会产生气流冲击；其次，氟化液的表面张力极低，在挥发过程中不会产生毛细力，避免了微结构的变形和断裂；第三，氟化液的密度与大多数电子材料相近，能够提供一定的浮力支撑，减少了样品在转移过程中的振动和冲击。

博世半导体在其汽车级MEMS陀螺仪的热冲击测试中，对比了空气、水和氟化液三种介质的测试效果。该陀螺仪内部含有厚度仅为2微米的悬臂梁结构，对机械应力非常敏感。使用空气式测试系统时，由于高速气流的冲击，悬臂梁断裂率高达1.8%；使用水基系统时，由于干燥过程中的毛细力作用，悬臂梁变形率高达2.3%；而使用氟化液测试系统时，悬臂梁的断裂率和变形率均降至0.01%以下，完全消除了测试过程中的机械损伤。

2.4 卓越材料兼容性：不腐蚀、不残留、不影响器件性能

材料兼容性是热冲击测试介质的基本要求，任何与测试样品发生化学反应或物理作用的介质都会导致测试结果失真。电子氟化液具有无与伦比的化学惰性，能够与半导体封装中使用的几乎所有材料和平共处，不会发生腐蚀、溶胀、溶解或变色等现象。

氟化液分子中的碳氟键是自然界最强的共价键之一，键能高达485 kJ/mol，能够抵御高温、高压和强化学腐蚀。行业标准测试表明，优质的电子氟化液在150℃下浸泡常用金属材料(铜、铝、金、银、锡、镍)72小时后，金属的腐蚀速率小于0.01 mm/年；浸泡常用塑料和橡胶材料(环氧树脂、聚酰亚胺、ABS、硅橡胶)72小时后，材料的重量变化率小于1%，硬度变化率小于5%。

与硅油会在样品表面形成难以去除的油膜不同，电子氟化液具有极高的纯度和挥发性，非挥发性残留物(NVR)含量通常低于2 ppm，部分高端型号甚至低于1 ppm。当测试完成后，氟化液会在常温下快速完全挥发，不会在样品表面留下任何痕迹。通过傅里叶变换红外光谱(FTIR)和X射线光电子能谱(XPS)检测，使用氟化液测试后的样品表面化学成分与未测试样品完全一致，不会影响后续的电性能测试和组装工艺。

英飞凌在其IGBT模块的热冲击测试中，对比了硅油和氟化液两种介质的测试效果。使用硅油测试后，模块表面残留了一层厚厚的油膜，需要使用有机溶剂进行多次清洗才能去除，而且清洗过程中可能会损坏模块的绝缘层。使用氟化液测试后，模块表面完全干净，无需任何清洗即可直接进行后续的测试和包装，大大简化了测试流程。

2.5 本质安全与长期稳定性：保障测试系统可靠运行

热冲击测试系统通常需要24小时不间断运行，测试周期长达数周甚至数月，因此介质的安全性和长期稳定性至关重要。电子氟化液具有本质安全的特性，能够保障测试系统的长期可靠运行。

首先，电子氟化液无闪点、不可燃，通过了UL94 V-0最高级别的阻燃认证。即使直接接触100℃以上的高温部件，也不会燃烧、不会爆炸，甚至不会产生烟雾，彻底消除了火灾隐患。这对于需要进行高温测试的场景尤为重要，硅油在200℃以上就存在自燃风险，而氟化液在300℃以下都能保持稳定。

其次，电子氟化液具有极高的热稳定性和化学稳定性，在密闭系统中可稳定使用5年以上，无需频繁更换。全氟聚醚类氟化液的起始分解温度高达300℃，在150℃以下长期运行不会发生分解或变质。微软Azure数据中心的两相浸没液冷系统采用全氟聚醚氟化液，已连续稳定运行7年，氟化液的热导率变化小于1%，粘度变化小于3%，酸值始终保持在0.01 mgKOH/g以下。

第三，电子氟化液无毒、无刺激性气味，符合职业健康安全标准。其急性毒性LD50大于5000 mg/kg，属于实际无毒物质，操作人员在正常使用条件下不会受到健康危害。相比之下，某些传统的有机溶剂和硅油可能会对人体的呼吸系统和皮肤造成刺激。

三、电子氟化液在不同行业热冲击测试中的典型应用

3.1 半导体先进封装：HBM与Chiplet的可靠性验证

半导体先进封装是热冲击测试要求最严苛的领域之一，也是电子氟化液应用最广泛的领域。随着HBM高带宽内存和Chiplet异构集成技术的普及，封装器件的结构越来越复杂，材料组合越来越多样化，热膨胀系数失配问题日益突出。热冲击测试成为验证先进封装器件可靠性的必要手段。

台积电CoWoS先进封装热冲击测试

台积电的CoWoS封装技术是AI芯片的核心封装方案，其采用2.5D集成结构，将多个GPU芯片和HBM显存堆叠在硅中介层上。在芯片键合过程中，助焊剂残留和界面结合不良会导致键合界面出现空洞，在热冲击过程中这些空洞会扩展并最终导致器件失效。

台积电最初采用空气式热冲击测试系统，但由于空气无法有效渗透到硅中介层与芯片之间的5微米间隙中，导致内部温度滞后，无法有效检测出界面结合不良的缺陷，产品出厂后的失效率高达0.5%。改用氟化液热冲击测试系统后，氟化液能够完全填充到微小间隙中，实现均匀的温度冲击，使界面缺陷的检出率提高了90%以上。通过优化测试工艺，台积电将CoWoS封装的热冲击测试循环次数从1000次提高到2000次，产品出厂后的失效率降至0.01%以下，满足了英伟达、AMD等客户对AI芯片的高可靠性要求。

英伟达HBM4显存热冲击测试

英伟达最新一代HBM4显存采用12层DRAM芯片垂直堆叠的结构，芯片之间通过微凸点连接，总共有超过100万个微凸点。这些微凸点的间距仅为20微米，是整个封装结构中最薄弱的环节。在热冲击过程中，硅芯片与铜微凸点之间的CTE差异会导致微凸点产生循环应力，最终发生疲劳断裂。

英伟达采用了基于全氟聚醚氟化液的液体-液体热冲击测试系统，测试条件为-65℃至+150℃，转换时间小于5秒，循环次数5000次。该系统能够将HBM显存各层之间的温差控制在±1℃以内，准确模拟了实际使用中的热应力分布。通过对测试失效样品的分析，英伟达发现了微凸点设计中的缺陷，并对凸点形状和焊料成分进行了优化，使HBM4显存的热冲击寿命提高了3倍以上，能够满足AI服务器10年以上的使用寿命要求。

3.2 汽车电子：满足AEC-Q100车规级标准

汽车电子是对可靠性要求最高的民用电子领域，必须满足AEC-Q100车规级标准。根据该标准，汽车电子器件需要在-40℃至+125℃的温度范围内通过至少1000次热冲击循环，部分关键部件如发动机舱内的IGBT模块和传感器甚至需要通过3000次以上的循环。

英飞凌IGBT模块热冲击测试

IGBT模块是新能源汽车动力系统的核心部件，直接关系到车辆的安全运行。它工作在高温、高电压、大电流的恶劣环境下，需要承受频繁的温度循环冲击。IGBT模块由硅芯片、铜基板、陶瓷绝缘层和铝散热片等多种材料组成，不同材料之间的CTE差异很大，在热冲击过程中容易产生焊料层疲劳开裂和陶瓷层断裂等失效模式。

英飞凌最初采用硅油基热冲击测试系统，但硅油在高温下会氧化分解，产生酸性物质，腐蚀IGBT模块的金属引脚，导致测试结果失真。同时，硅油残留会影响模块的绝缘性能，增加了后续测试的难度。改用电子氟化液测试系统后，这些问题得到了彻底解决。氟化液的化学惰性不会对模块造成任何腐蚀，测试后无需清洗即可直接进行绝缘性能测试。通过采用氟化液热冲击测试，英飞凌将IGBT模块的热冲击寿命从1000次循环提高到5000次循环，满足了新能源汽车15年/20万公里的使用寿命要求。

博世汽车MEMS传感器热冲击测试

博世是全球最大的汽车MEMS传感器供应商，其生产的加速度传感器、陀螺仪和压力传感器广泛应用于汽车的安全系统、动力系统和舒适系统中。这些传感器内部含有大量脆弱的微结构，对热冲击和机械应力非常敏感。

博世在其MEMS传感器的生产过程中，采用了基于氢氟醚类氟化液的热冲击测试系统，对每一个传感器进行100%的筛选测试。该系统的测试条件为-40℃至+125℃，转换时间小于10秒，循环次数100次。通过热冲击测试，可以有效筛选出存在微裂纹和界面结合不良的传感器，确保只有合格的产品进入市场。自采用氟化液热冲击测试系统以来，博世汽车MEMS传感器的市场返修率从0.1%降至0.005%以下，大大提高了产品的可靠性。

3.3 航空航天电子：极端环境下的可靠性验证

航空航天电子设备需要在极端恶劣的环境下工作，从-196℃的太空低温到200℃的再入高温，从高真空到强辐射，任何微小的失效都可能导致灾难性的后果。因此，航空航天电子设备的可靠性测试标准是所有行业中最严格的，必须满足MIL-STD-883军用标准。

NASA火星探测器电子设备热冲击测试

NASA的"毅力号"火星探测器于2021年成功登陆火星，其搭载的科学仪器需要在火星表面极端恶劣的环境下工作至少一个火星年(687个地球日)。火星表面的温度变化非常剧烈，白天最高温度可达20℃，夜晚最低温度可降至-130℃，昼夜温差超过150℃。为了确保电子设备能够在这种极端温度变化下可靠工作，NASA对所有电子组件进行了严格的热冲击测试。

NASA采用了基于全氟聚醚氟化液的热冲击测试系统，测试条件为-130℃至+80℃，转换时间小于10秒，循环次数1000次。全氟聚醚氟化液具有极宽的工作温度范围(-80℃至300℃)，能够在火星的极端温度下保持良好的流动性和热传导性能。同时，它的化学稳定性极高，能够抵抗太空辐射的影响，不会发生分解或变质。通过采用氟化液热冲击测试，NASA确保了"毅力号"火星探测器的电子设备能够在火星表面可靠运行，顺利完成了各项科学探测任务。

F-35战斗机AN/APG-81雷达热冲击测试

F-35战斗机的AN/APG-81有源相控阵雷达是世界上最先进的机载雷达之一，由数千个发射/接收(T/R)组件组成。这些T/R组件工作在高功率、高频率的状态下，会产生大量的热量，同时需要承受战斗机在高速飞行和机动过程中产生的剧烈温度变化。

洛克希德·马丁公司采用了基于电子氟化液的热冲击测试系统，对AN/APG-81雷达的T/R组件进行了严格的可靠性验证。测试条件为-55℃至+125℃，转换时间小于5秒，循环次数3000次。氟化液不仅能够提供快速的温度变化，还能够在测试过程中对T/R组件进行冷却，模拟实际使用中的散热条件。通过采用氟化液热冲击测试，AN/APG-81雷达的平均无故障时间(MTBF)从原来的1000小时提高到5000小时以上，大大提高了F-35战斗机的作战可用性。

3.4 MEMS与传感器：保护脆弱微结构的专用测试方案

MEMS(微机电系统)器件是集机械、电子、光学于一体的微型器件，具有体积小、重量轻、功耗低等优点，广泛应用于消费电子、汽车、医疗和工业等领域。但MEMS器件内部含有大量微米级甚至纳米级的脆弱微结构，对热冲击和机械应力非常敏感，传统的热冲击测试方法很容易对它们造成损伤。

意法半导体MEMS加速度计热冲击测试

意法半导体是全球领先的MEMS传感器供应商，其生产的三轴加速度计广泛应用于智能手机、平板电脑和可穿戴设备中。该加速度计内部含有一个由硅材料制成的悬臂梁结构，厚度仅为2微米，质量不到1微克。在热冲击过程中，悬臂梁会因为热应力而发生振动，如果振幅过大就会导致断裂。

意法半导体最初采用空气式热冲击测试系统，但高速气流会导致悬臂梁产生共振，断裂率高达1.2%。改用电子氟化液热冲击测试系统后，氟化液的阻尼作用能够有效抑制悬臂梁的振动，同时全包裹式的热传导方式能够均匀地加热和冷却悬臂梁，避免了局部热应力集中。测试结果表明，采用氟化液测试系统后，悬臂梁的断裂率降至0.01%以下，产品良率从98.8%提升至99.99%。

医疗植入式传感器热冲击测试

医疗植入式传感器如心脏起搏器、胰岛素泵和神经刺激器等，需要在人体内工作数年甚至数十年，对可靠性的要求极高。这些传感器通常由钛合金外壳、硅芯片、铂电极和聚酰亚胺绝缘层等多种材料组成，在人体温度(37℃)附近工作，但在生产和运输过程中可能会遭遇极端温度变化。

某全球领先的医疗设备公司采用了基于电子氟化液的热冲击测试系统，对其生产的心脏起搏器进行可靠性验证。测试条件为-20℃至+60℃，转换时间小于10秒，循环次数500次。氟化液的生物相容性好，无毒、无刺激，不会对传感器的生物兼容性造成任何影响。同时，它的无残留特性确保了测试后的传感器可以直接进行灭菌和封装。通过采用氟化液热冲击测试，该公司将心脏起搏器的年失效率降至0.001%以下，满足了医疗行业最严格的可靠性要求。

四、电子氟化液热冲击测试系统的关键技术优化

4.1 介质循环与温度控制技术

高效的介质循环和精确的温度控制是氟化液热冲击测试系统的核心技术。为了实现快速的温度转换和均匀的温度场，现代氟化液热冲击测试系统采用了多种先进的温度控制技术。

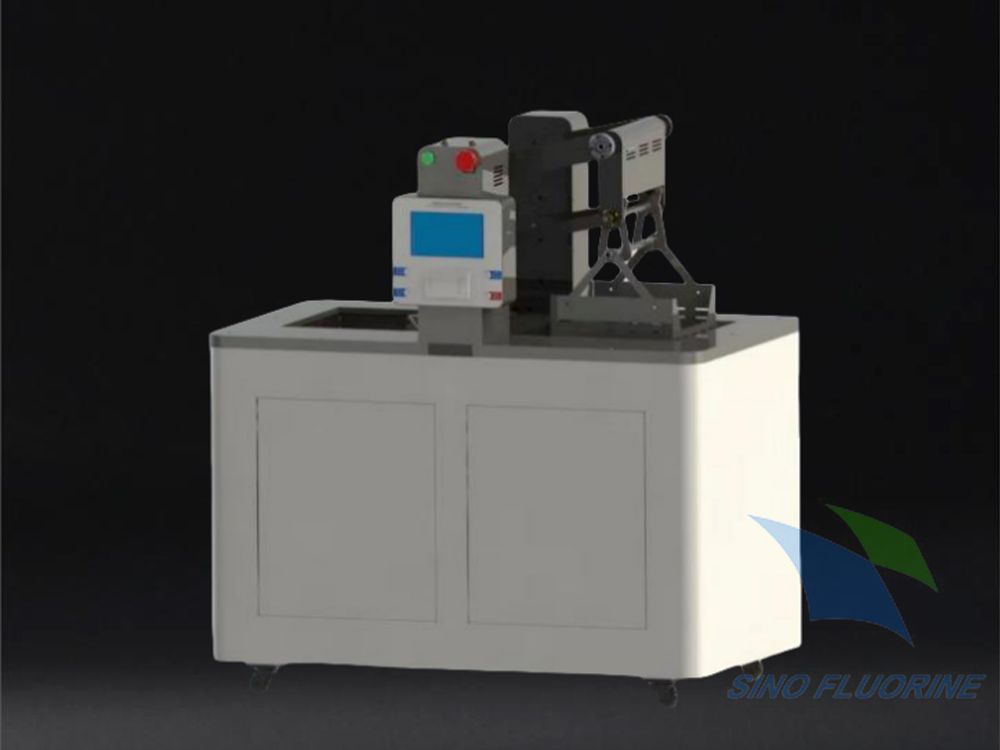

双槽式独立温控系统是目前最主流的系统架构，它由两个独立的高温槽和低温槽组成，分别保持恒定的高温和低温。测试样品通过自动转移机构在两个槽之间快速切换，实现温度冲击。这种架构的优点是温度控制精度高，转换速度快，能够实现连续不间断的测试。为了进一步提高温度转换速度，高端系统还采用了预冷/预热技术，在样品转移前将介质提前冷却或加热到目标温度，使样品能够在最短的时间内达到热平衡。

强制对流循环系统是保证液槽内温度均匀性的关键。通过优化液槽的内部结构和喷嘴设计，使氟化液在液槽内形成均匀的层流流动，避免出现死角和湍流。同时，采用变频泵控制介质的流速，根据样品的热容量和测试要求自动调节循环流量，在保证温度均匀性的同时降低能耗。实验数据表明，采用优化的强制对流循环系统，可以将液槽内的温度均匀性控制在±0.2℃以内，温度波动小于±0.1℃。

梯度升温/降温技术是保护脆弱样品的重要手段。对于含有极脆弱微结构的MEMS器件和光学元件，过快的温度变化可能会导致热应力过大而损坏。梯度升温/降温技术通过控制样品在高温槽和低温槽中的浸入深度和速度，实现缓慢的温度变化，避免热冲击过于剧烈。同时，还可以通过编程控制温度变化速率，实现不同严酷程度的热冲击测试。

4.2 密封与防泄漏技术

电子氟化液具有一定的挥发性，因此密封与防泄漏技术是氟化液热冲击测试系统的重要组成部分。良好的密封不仅可以减少氟化液的损耗，还可以防止空气中的水分和杂质进入系统，影响测试结果。

静态密封主要用于液槽的盖板、管道连接和阀门等部位。由于氟化液对大多数橡胶材料具有溶胀作用，因此不能使用普通的丁腈橡胶和氯丁橡胶密封件。应选用与氟化液兼容性好的密封材料，如全氟橡胶(FFKM)和聚四氟乙烯(PTFE)。全氟橡胶具有优异的耐化学腐蚀性能，在氟化液中浸泡后的体积变化率小于5%，能够长期保持良好的密封性能。

动态密封主要用于自动转移机构的传动轴和升降杆等部位。传统的机械密封和填料密封容易磨损，导致氟化液泄漏。现代氟化液热冲击测试系统普遍采用磁流体密封技术，它利用磁性流体在磁场作用下形成的液体密封环，实现无接触、无磨损的动态密封。磁流体密封的使用寿命长，泄漏率极低，能够满足长期连续运行的要求。

蒸汽回收系统是减少氟化液挥发损耗的重要装置。它通过在液槽上方安装冷凝盘管，将挥发的氟化液蒸汽冷凝成液体，回流到液槽中。高端系统还采用了活性炭吸附装置，对排出的废气进行二次处理，确保氟化液的回收率达到95%以上，大大降低了运行成本和环境影响。

4.3 杂质控制与介质再生技术

电子氟化液的纯度对测试结果和设备寿命有重要影响。在测试过程中，样品表面的污染物会逐渐溶解或脱落到氟化液中，导致介质污染。如果不及时去除这些杂质，它们会在样品表面重新沉积，影响测试结果，还会腐蚀测试设备的管道和阀门。

多级过滤系统是去除颗粒杂质的有效手段。现代氟化液热冲击测试系统通常配备三级过滤装置：第一级是粗过滤器，过滤精度为10微米，用于去除大颗粒杂质；第二级是精过滤器，过滤精度为1微米，用于去除细小颗粒；第三级是超精过滤器，过滤精度为0.1微米，用于去除亚微米级颗粒。通过定期更换过滤器，可以保持氟化液的清洁度。

离子交换树脂技术用于去除氟化液中的离子杂质。离子交换树脂能够吸附氟化液中的金属离子和阴离子，如钠离子、钾离子、氯离子等，将离子杂质含量控制在ppb级别。对于半导体先进封装测试等对离子污染要求极高的应用场景，还可以采用连续离子交换系统，实时去除离子杂质，确保氟化液的纯度始终满足要求。

蒸馏再生技术是恢复氟化液性能的最彻底方法。当氟化液使用一段时间后，会积累一些难以通过过滤和离子交换去除的有机杂质。通过蒸馏再生，可以将氟化液与杂质分离，得到高纯度的再生氟化液。蒸馏再生后的氟化液性能与新液完全一致，可以重复使用，大大降低了介质消耗。

4.4 自动化与智能化测试技术

随着工业4.0的发展，热冲击测试系统也在向自动化和智能化方向发展。现代氟化液热冲击测试系统配备了先进的控制系统和数据采集系统，能够实现全自动测试、实时监控和数据分析。

全自动测试流程包括样品自动装载、自动转移、自动测试和自动卸载等环节。通过与机器人和自动导引车(AGV)配合，可以实现整个测试过程的无人化操作，大大提高了测试效率，减少了人为误差。同时，系统还能够自动记录测试数据，生成测试报告，实现测试过程的可追溯性。

实时在线监测技术能够实时监测样品的电性能和温度变化，及时发现失效样品。通过在样品上安装温度传感器和电性能测试探针，可以在热冲击测试过程中连续监测样品的温度、电阻、电容等参数，当参数超过预设阈值时，系统会自动报警并停止测试，避免样品进一步损坏。这种在线监测技术能够准确记录样品的失效时间，为失效分析提供宝贵的数据。

人工智能与大数据分析技术正在被应用于热冲击测试系统中。通过对大量测试数据的分析，人工智能算法可以建立器件的寿命预测模型，提前预测器件的失效时间，优化测试方案。同时，还可以通过分析测试过程中的温度、压力、流量等参数，及时发现设备的潜在故障，实现预测性维护，提高设备的可用性。

五、行业标准与验证体系

5.1 国际与国内相关标准

目前，国际上已经制定了一系列关于热冲击测试和电子氟化液的标准，为行业提供了统一的技术规范和测试方法。

热冲击测试标准：

JEDEC JESD22-A106：《半导体器件温度冲击测试方法》，是半导体行业最通用的热冲击测试标准，规定了液体-液体和空气-空气两种测试方法的技术要求和测试程序。

IPC-9701：《表面贴装焊点的性能测试方法和鉴定要求》，规定了表面贴装器件焊点的热冲击测试方法和验收标准。

AEC-Q100：《汽车电子元器件应力测试认证标准》，规定了汽车电子元器件的热冲击测试要求，根据不同的应用等级，测试条件从-40℃至+85℃到-40℃至+125℃不等。

MIL-STD-883：《微电子器件试验方法和程序》，是美国军用标准，规定了军用微电子器件的热冲击测试方法，测试条件为-65℃至+150℃，循环次数1000次以上。

GB/T 2423.22：《环境试验 第2部分：试验方法 试验N：温度变化》，是中国国家标准，规定了电工电子产品的温度变化测试方法。

电子氟化液标准：

SEMI S2：《半导体制造设备安全指南》，对半导体制造过程中使用的化学品的安全性能提出了要求。

T/CA 307-2023：《数据中心浸没液冷系统碳氟类冷却液技术要求和测试规范》，是中国第一个关于浸没液冷用氟化液的行业标准，规定了氟化液的物理性能、电气性能、化学性能和环保性能的技术要求和测试方法。

ASTM D6052：《电子级氟化液体的标准规范》，规定了电子级氟化液体的质量要求和测试方法。

5.2 关键性能验证方法

为了确保电子氟化液在热冲击测试中的性能和可靠性，需要对其进行一系列的性能验证测试。

热物理性能测试：包括导热系数、比热容、粘度、密度、沸点、凝固点等参数的测试。这些参数直接影响氟化液的热交换效率和低温流动性。导热系数通常采用热线法或激光闪射法测试，粘度采用旋转粘度计测试。

电气性能测试：包括体积电阻率、介电强度、介电常数和介质损耗角正切等参数的测试。这些参数决定了氟化液的电绝缘性能，确保测试过程中不会发生短路或漏电。体积电阻率通常采用高阻计测试，介电强度采用击穿电压测试仪测试。

化学稳定性测试：通过热老化测试评估氟化液的长期热稳定性。将氟化液在规定温度下加热一定时间，然后测试其酸值、粘度、热导率等参数的变化，评估其分解程度。优质的氟化液在150℃下加热1000小时后，酸值变化应小于0.01 mgKOH/g。

材料兼容性测试：将常用的金属、塑料和橡胶材料浸泡在氟化液中，在规定温度下保持一定时间，然后测试材料的重量变化、硬度变化、外观变化和力学性能变化，评估氟化液与材料的兼容性。测试周期通常为72小时、168小时和1000小时。

残留性测试：将氟化液滴在洁净的玻璃片上，让其自然挥发，然后通过称重法或表面分析技术检测残留量。优质的电子氟化液的非挥发性残留物应小于2 ppm。

六、技术发展趋势与未来展望

6.1 更高温变速率与极端温度范围扩展

随着电子器件功率密度的不断提高和应用环境的日益恶劣，对热冲击测试的温变速率和温度范围提出了更高的要求。未来的氟化液热冲击测试系统将向更高温变速率和更宽温度范围方向发展。

在温变速率方面，目前主流的氟化液热冲击测试系统的温变速率为100-200℃/min，未来有望提高到300-500℃/min。通过采用更高效的制冷和加热技术，以及优化介质循环系统，可以实现更快的温度变化，更真实地模拟实际使用中的极端温度骤变环境。

在温度范围方面，目前的氟化液热冲击测试系统的工作温度范围通常为-65℃至+150℃，未来将扩展到-120℃至+200℃甚至更宽的范围。通过开发新型的低凝固点氟化液和采用液氮制冷技术，可以实现更低的低温测试；通过开发高温稳定型氟化液，可以实现更高的高温测试，满足航空航天和国防等特殊领域的需求。

6.2 原位监测与失效分析技术集成

传统的热冲击测试只能在测试结束后对样品进行检测，无法实时了解样品在测试过程中的性能变化和失效过程。未来的氟化液热冲击测试系统将集成更多的原位监测技术，实现对样品性能的实时、在线、无损监测。

红外热成像技术可以实时监测样品表面的温度分布，发现局部热点和温度不均匀性。通过高速红外热像仪，可以记录样品在温度转换过程中的温度变化曲线，分析热传导过程和热应力分布。

扫描声学显微镜(SAM)技术可以在不破坏样品的情况下，检测样品内部的分层、空洞和裂纹等缺陷。通过在热冲击测试过程中定期进行SAM检测，可以跟踪缺陷的扩展过程，了解失效机理。

电学性能原位测试技术 可以在热冲击测试过程中连续监测样品的电阻、电容、电感等电学参数，当参数发生突变时，及时记录失效时间和失效循环次数。通过对大量样品的失效数据进行统计分析，可以建立更准确的寿命预测模型。

6.3 低GWP环保型氟化液的应用

随着全球环保法规的日益严格，传统的高全球变暖潜能值(GWP)氟化液正在逐步被淘汰。未来，低GWP甚至零GWP的环保型氟化液将成为热冲击测试介质的主流。

目前，新一代的氢氟烯烃类(HFO)氟化液的GWP值已经降至10以下，部分型号甚至低于1，远低于传统的全氟碳类和全氟聚醚类氟化液。同时，它们的热性能、电气性能和材料兼容性与传统氟化液相当，能够满足大多数热冲击测试的需求。随着技术的不断进步，氢氟烯烃类氟化液的性能将进一步提升，成本将进一步降低，逐步替代传统的高GWP氟化液。

此外，全氟烯烃类和氟酮类等新型环保氟化液也在研发中，它们具有更低的GWP值和更好的生物降解性，代表了未来电子氟化液的发展方向。

6.4 多应力耦合测试技术

在实际使用环境中，电子器件往往同时承受多种应力的作用，如温度、湿度、振动、电压等。单一的热冲击测试无法完全模拟实际使用环境，可能会导致测试结果与实际情况存在偏差。未来的可靠性测试将向多应力耦合方向发展，将热冲击测试与湿度测试、振动测试、电应力测试等结合起来，更真实地模拟实际使用环境。

电子氟化液的优异特性使其非常适合用于多应力耦合测试。它不仅能够提供快速的温度变化，还可以在测试过程中对样品施加电应力，实现热-电耦合测试。通过在氟化液中加入适量的水蒸气，还可以实现热-湿耦合测试，模拟高温高湿环境下的器件可靠性。

结论

电子氟化液在热冲击测试中的应用，是电子器件可靠性测试技术的一次革命性突破。它凭借极致的热交换效率、完美的温度均匀性、全包裹式无应力热传导、卓越的材料兼容性和本质安全的特性，解决了传统测试方法无法克服的技术难题，成为先进电子器件可靠性验证的标准介质。

从半导体先进封装到汽车电子，从航空航天到医疗设备，电子氟化液热冲击测试技术已经在各个高端制造领域得到了广泛应用，为保障产品质量和可靠性发挥了不可替代的作用。随着电子技术的不断发展和应用环境的日益恶劣，对热冲击测试的要求将越来越高。未来，电子氟化液技术将朝着更高性能、更环保、更智能的方向发展，为全球电子产业的进步提供更加坚实的技术支撑。
