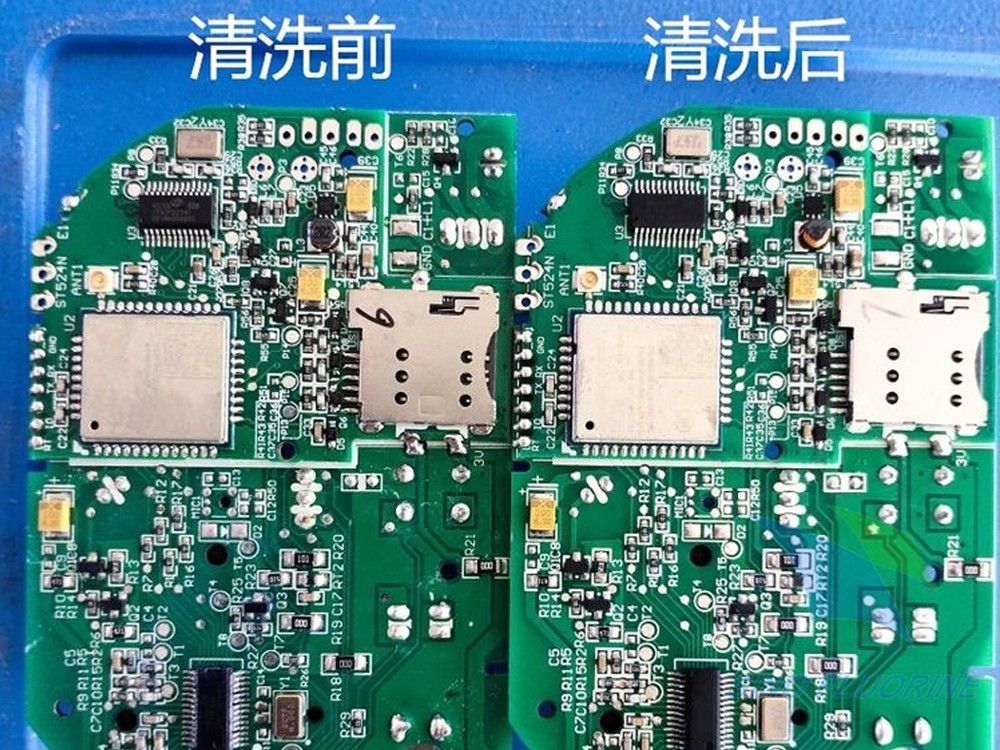

半导体封装工艺中，助焊剂是保障焊接质量的核心材料，但焊接后残留的助焊剂会导致电化学腐蚀、绝缘电阻下降和焊点失效等严重问题。据国际半导体设备与材料协会（SEMI）2026年发布的报告显示，在先进封装工艺中，因助焊剂清洗不彻底导致的产品失效占总失效数的35%以上；在微凸点间距小于50微米的3D堆叠封装中，清洗盲区导致的桥接缺陷曾一度占到总缺陷的30%以上。随着Chiplet技术和2.5D/3D集成的普及，芯片上的微凸点数量已突破10万个，间距缩小至20微米以下，传统水基清洗和碳氢清洗已无法满足高精度清洗需求。电子氟化液凭借其独特的物理化学特性，通过多重机制协同作用，实现了对复杂微结构中助焊剂残留的彻底清除，成为先进封装清洗工艺的标准介质。
一、超低表面张力：突破微结构清洗的物理极限
助焊剂清洗的最大挑战在于如何进入微凸点下方、芯片底部填充区域和TSV硅通孔等狭小间隙。这些间隙的宽度通常在5-30微米之间，传统清洗介质由于表面张力过高，无法有效渗透，形成大量清洗盲区。电子氟化液的表面张力仅为12-18mN/m，是水的1/4-1/6，是碳氢溶剂的1/2-1/3，能够轻松突破毛细阻力，渗透到任何难以触及的微观角落。
根据毛细作用原理，液体在狭窄缝隙中的渗透能力与表面张力成反比。对于宽度为20微米的微凸点间隙，表面张力为72mN/m的水需要克服超过14000Pa的毛细压力，几乎无法自然渗透；而表面张力为16mN/m的氟化液仅需克服3200Pa的毛细压力，能够在0.5秒内完全填充整个间隙。实验数据表明，在相同条件下，氟化液对20微米间距微凸点下方的覆盖率达到100%，而碳氢溶剂的覆盖率仅为70%，水基清洗液的覆盖率不足40%。
更为关键的是，氟化液的低表面张力使其能够在微结构表面形成均匀的液膜，将助焊剂残留从基底表面完整剥离。传统水基清洗液由于表面张力高，会在表面形成离散的液滴，无法与污染物充分接触，导致清洗不彻底。而氟化液能够完全润湿所有表面，即使是垂直的侧壁和悬垂结构，也能形成连续的液膜，实现全方位无死角清洗。
二、精准匹配的选择性溶解能力：高效清除而不损伤基材
清洗力的核心在于对污染物的溶解能力，同时必须保证对基材的无损伤。电子氟化液通过分子结构设计，实现了对助焊剂成分的精准溶解，同时与半导体封装中使用的所有材料保持优异的兼容性。
助焊剂的主要成分包括松香树脂、有机酸、活性剂和添加剂。松香树脂是非极性物质，需要中等极性的溶剂才能有效溶解；而有机酸和活性剂是极性物质，需要一定的极性才能溶解。电子氟化液的极性适中，贝壳松脂丁醇值（KB值）通常在10-30之间，部分针对无铅助焊剂优化的高端配方KB值可达100以上，能够同时溶解极性和非极性污染物。实验表明，优质氟化液对松香基助焊剂的溶解率达到99.9%，对有机酸残留的去除率达到99.5%。
如果溶剂的溶解能力过强（KB值>30），会溶解塑封料中的添加剂，导致塑封体变色、开裂或性能下降；如果溶解能力过弱（KB值<10），则无法彻底清除顽固的助焊剂残留。电子氟化液的KB值正好处于这个黄金区间，既能有效溶解助焊剂，又不会对铜、铝、金、银等金属和环氧树脂、聚酰亚胺等非金属材料造成任何损害。行业标准测试表明，氟化液在50℃下浸泡常用金属材料72小时后，金属的腐蚀速率小于0.01mm/年；浸泡常用塑料材料72小时后，材料的重量变化率小于1%。
三、绝对无残留干燥：从根本上消除二次污染
清洗的最终目的是获得洁净的表面，任何残留的清洗剂都会对器件的可靠性造成严重影响。电子氟化液具有极低的沸点和极高的纯度，能够实现完全彻底的挥发干燥，不会在表面留下任何痕迹。
优质清洗用氟化液经过多级精馏和超纯处理，非挥发性残留物（NVR）含量通常低于2ppm，部分高端型号甚至低于1ppm。这意味着当氟化液完全挥发后，表面不会留下任何杂质。相比之下，水基清洗后的烘干过程中，水中的溶解盐和杂质会随着水分蒸发而残留在表面，形成难以去除的水渍和离子污染；碳氢溶剂则容易在表面留下油膜残留。通过傅里叶变换红外光谱（FTIR）和X射线光电子能谱（XPS）检测，使用氟化液清洗后的表面，其化学成分与未污染的洁净表面完全一致，无法检测到任何有机残留。
此外，氟化液的沸点通常在30-70℃之间，在常温下即可快速挥发，无需额外的热风烘干工序。这不仅缩短了生产周期，还避免了热风烘干过程中产生的毛细力导致的微凸点变形和焊点桥接。对于厚度小于50微米的极薄芯片和直径小于20微米的超细引线，无应力干燥尤为重要，能够有效防止芯片开裂和引线断裂。
四、与物理清洗技术的完美协同：提升清洗效率与洁净度
在实际工业应用中，电子氟化液通常与超声波、兆声波和喷淋等物理清洗技术结合使用，通过化学溶解与物理作用的协同效应，进一步提升清洗效率和洁净度。
超声波清洗利用空化效应产生的微射流和冲击波，将污染物从表面剥离。电子氟化液的声阻抗与水接近，超声波能量在其中的传播效率极高，衰减极小，能够将能量有效传递到微结构内部。同时，氟化液的汽化潜热较低，空化气泡破裂时产生的能量更加温和，不会像水那样产生强烈的空化腐蚀，能够有效保护精细的微结构。实验表明，在40kHz超声波下，氟化液对0.5微米颗粒的去除率达到99.9%，而水基清洗的去除率仅为95%，同时不会损伤2微米厚的铝布线。
兆声波清洗利用高频声波产生的流体力学效应，能够去除0.1微米以下的纳米级颗粒。电子氟化液的低粘度特性使其具有良好的流动性，能够快速带走被剥离的污染物，防止其重新沉积在表面。台积电在3nm制程的晶圆级清洗中，采用氟化液配合兆声波清洗技术，能够有效去除晶圆边缘50纳米级微孔中的颗粒污染物，清洗效率比传统异丙醇清洗提升3倍。
喷淋清洗利用高压液体射流产生的冲击力，去除表面的顽固污染物。电子氟化液的低表面张力使其能够形成更细的射流，穿透到微结构内部，同时不会产生过大的冲击力导致微结构损坏。华为海思在其7nm芯片的倒装焊封装工艺中，采用氟化液喷淋清洗技术，配合40微米间距的微凸点阵列，能够将助焊剂残留彻底清除，焊点桥接缺陷率从1.2%降至50ppm以下。
五、共沸混合配方：针对不同助焊剂的定制化优化
现代电子氟化液已不再是单一成分的溶剂，而是通过多种组分的共沸混合，实现了性能的精准调控。针对不同类型的助焊剂（如松香基、水溶性、无铅免清洗），可以通过调整配方组成，获得最佳的清洗效果。
三元共沸配方是目前最先进的氟化液清洗技术，通过将三种不同极性和沸点的组分按特定比例混合，形成具有恒定沸点和组成的共沸物。这种配方能够同时溶解极性和非极性污染物，并且在蒸馏回收过程中组成保持不变，确保清洗性能的一致性。例如，某知名品牌的三元共沸氟化液，专门针对无铅助焊剂优化，能够有效溶解无铅助焊剂中含有的高熔点松香和有机酸，清洗效率比单一成分氟化液提升50%以上。
此外，通过在配方中添加少量的助溶剂，可以进一步提高对离子污染物的去除能力。这些助溶剂能够与离子污染物形成稳定的络合物，将其从表面剥离并溶解在氟化液中。实验表明，添加了助溶剂的氟化液，对氯离子的去除率达到99.99%，清洗后的离子残留量稳定控制在0.1μg/cm²以下，远优于IPC-J-STD-001标准规定的1.5μg/cm²的限值。
六、典型工业应用案例与效果验证
（一）华为海思7nm芯片倒装焊清洗
华为海思在其7nm先进芯片的倒装焊封装工艺中，面临着微凸点清洗的巨大挑战。该芯片拥有超过10000个微凸点，间距仅为40微米，传统氮气吹干工艺无法有效清除凸点下方的助焊剂残留，导致焊点桥接缺陷率高达1.2%，焊接良率仅为98.5%。
该公司采用了国产高端氢氟醚类氟化液，配合喷淋和超声波清洗技术，实现了对微凸点阵列的全方位清洗。氟化液的低表面张力使其能够轻松渗透到凸点下方，将助焊剂残留彻底剥离；其快速挥发特性则避免了干燥过程中产生的毛细力导致的焊点变形。应用结果表明，采用氟化液清洗后，焊点桥接缺陷率降至50ppm以下，焊接良率从98.5%提升至99.995%；同时，清洗后的离子污染物含量控制在0.1μg/cm²以下，确保了芯片的长期可靠性。
（二）台积电CoWoS先进封装清洗
台积电的CoWoS封装技术是AI芯片的核心封装方案，其采用2.5D集成结构，将多个芯片堆叠在硅中介层上。在芯片键合过程中，助焊剂残留会导致键合界面出现空洞，影响芯片的电性能和散热性能。传统水基清洗工艺无法有效清除硅中介层与芯片之间的微小间隙中的助焊剂残留，导致键合界面空洞率高达1.2%。
台积电引入了基于氟化液的双溶剂清洗工艺，先用碳氢溶剂作为主清洗剂溶解大部分有机污染物，再用氟化液作为漂洗剂进行最终漂洗和干燥。氟化液能够完全渗透到5微米宽的间隙中，置换出残留的碳氢溶剂和污染物。工艺改进后，键合界面空洞率从1.2%降至0.03%，金属离子残留量稳定控制在0.05ppb以下，封装良率提升了11.7%。
（三）英飞凌IGBT模块塑封前清洗
IGBT模块是新能源汽车和光伏逆变器的核心器件，对可靠性要求极高。该厂商在采用传统水基清洗工艺时，由于无法有效清除IGBT芯片底部和引线间隙的助焊剂残留，导致塑封后分层缺陷率高达2.5%，严重影响产品良率和可靠性。
该厂商改用氟化液蒸汽脱脂工艺，利用氟化液蒸汽在元器件表面冷凝，溶解并带走助焊剂残留。氟化液的溶解能力适中，只会溶解助焊剂，而不会损伤IGBT芯片和金属引脚。工艺改进后，IGBT模块的塑封分层缺陷率从2.5%降至0.03%，产品良率提升了2.47个百分点；同时，由于省去了复杂的烘干工序，生产周期缩短了30%，能耗降低了40%。
结论
电子氟化液在半导体助焊剂清洗中的高清洗力，是其超低表面张力、精准选择性溶解能力、绝对无残留干燥特性和与物理清洗技术协同作用的综合结果。通过分子结构设计和共沸配方优化，氟化液能够针对不同类型的助焊剂和复杂的微结构，实现高效、彻底、无损的清洗。随着先进封装技术向更高密度、更复杂结构方向发展，电子氟化液将在半导体制造中发挥越来越重要的作用，成为保障产品良率和可靠性的关键材料。
