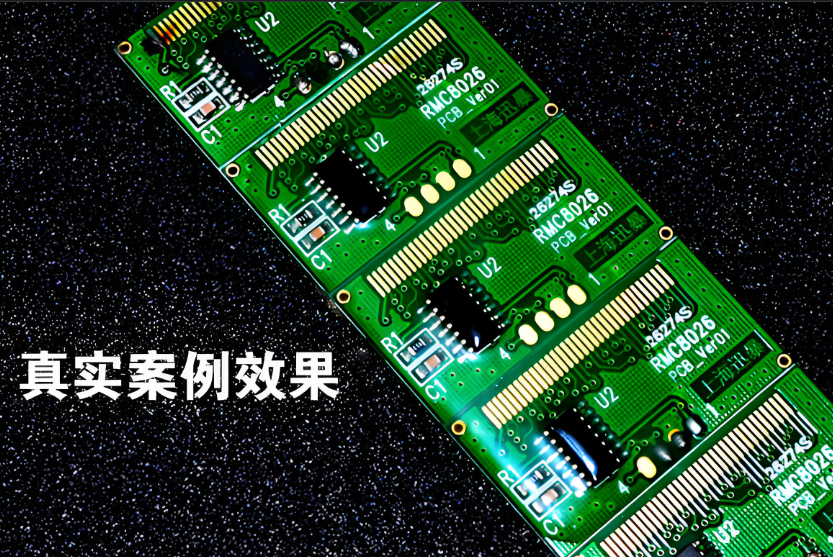

作为深耕电子防护领域的工艺工程师，我见过最痛心的案例：某车载项目批量涂覆进口三防漆，却在梅雨季节集体发霉——拆开外壳的瞬间，绿色漆膜下布满蛛网状菌丝，直接导致百万级召回。后来复盘发现，问题竟藏在最基础的5个「常识性漏洞」里。

 漏洞一：板面藏污纳垢，给霉菌开小灶

**现象**：元件底部、焊盘缝隙出现点状霉斑，显微镜下可见白色菌丝

**真相**：手工焊接后未彻底清洗，助焊剂残留（含卤素、有机物）成为霉菌「培养基」。某电源模块案例中，工程师为省成本跳过清洗，3个月后PCB底部因残留的松香发霉，表笔一碰铜箔直接脱落。

**避坑**：

✓ 涂覆前必做「白电油擦拭测试」：用无尘布蘸白电油擦拭焊盘，观察是否有淡黄色残留

✓ 重点清洁BGA、连接器等缝隙，推荐超声清洗+IPA喷淋组合

✓ 戴指套操作，避免指纹油脂污染（含200+种霉菌营养物质）

 漏洞二：板子「喝饱水」就涂漆，漆膜成蒸笼

**现象**：整板均匀性发霉，撕开漆膜可见基板泛白、铜箔氧化

**真相**：SMT后未充分烘烤，PCB内部含水率超标（＞0.5%）。某工控主板案例中，急于交货未执行120℃/2H烘焙，涂漆后内部水汽无法挥发，在漆膜下形成「微型温室」，7天即大面积霉变。

**避坑**：

✓ 湿度敏感元件（如BGA）需按IPC-J-STD-033标准烘烤，记录温湿度曲线

✓ 涂覆前用红外测温仪检测板温，确保＞环境温度5℃（无冷凝风险）

✓ 批量生产前抽样做「水煮测试」：PCB浸泡85℃热水24H，观察是否起泡

 漏洞三：湿度计成摆设，车间变霉菌培养箱

**现象**：雨季集中爆发，同一批次不同工位良品率差异＞30%

**真相**：某变频器工厂涂覆区湿度长期＞75%RH（标准＜60%），工人为省电关闭除湿机。实测数据：湿度每升高10%，霉菌生长速度加快4倍，25℃+80%RH环境下，孢子24小时即可萌发。

**避坑**：

✓ 悬挂温湿度记录仪，每2小时人工确认（别信中控屏远程数据！）

✓ 梅雨季节增加「预干燥工序」：涂漆前用洁净热风吹板3分钟（60℃±5℃）

✓ 车间门口放置「湿度警报牌」，＞65%RH自动亮红灯停线

 漏洞四：固化「偷工减料」，漆膜变筛子

**现象**：漆膜表面发粘，划开可见分层，盐雾测试3天后霉菌穿透

**真相**：为赶交期缩短固化时间，某LED驱动板案例中，双组份环氧漆本应80℃/2H固化，却只烤了30分钟。未交联的树脂成为霉菌「高速公路」，透湿率超标5倍，水汽+孢子1周内突破防线。

**避坑**：

✓ 用「溶剂擦拭法」检测固化度：丙酮浸泡棉签，用力擦拭漆膜10次，无溶解为合格

✓ 记录固化炉温差（±5℃以内），避免多层板「假固化」（表面干、内部软）

✓ 室温固化需延长至72H，期间禁止堆叠（实测堆叠会使内部温度升高15℃，加速霉变）

 漏洞五：「看不见的角落」漏涂，霉菌偷偷安家

**现象**：连接器背面、元件立脚处「区域性发霉」，呈放射状扩散

**血泪案例**：某医疗设备PCB因连接器底部漏涂，霉菌沿引脚爬升至芯片底部，导致ICU设备误报警。工程师复盘时发现：手工涂覆时为省时间，用胶带遮蔽连接器后直接喷涂，漏涂面积达3mm²。

**避坑**：

✓ 绘制「涂覆地图」，标注所有需100%覆盖的「高危区」（如接插件、晶振底部）

✓ 首件必做「染色渗透测试」：涂荧光漆后UV灯下检查，漏涂处显红色

✓ 采用「选择性涂覆机」替代手工，精度控制±0.1mm（尤其适合0.5mm以下间距）

  终极防线：发霉后的「亡羊补牢」

如果不幸中招，别急着全批量报废！

▶ 轻微发霉：75%酒精+超声波清洗，重新涂覆高防霉等级漆（如含银离子的聚氨酯）

▶ 严重霉变：X-Ray检测铜箔腐蚀程度，＞30%线路受损建议报废

▶ 长期预防：每季度做「霉菌挑战测试」（GB/T 2423.16-2022），模拟湿热环境加速验证
