用于电子设备元件的保护性涂层剂

　　电子设备在尺寸、性能和便携性方面经历了一场变革。从智能手机、平板电脑和可穿戴设备等消费性产品到自动化控制等专业工业领域，电子产品无处不在 — 其中很多时候都是在具有挑战性的环境下使用的。如果没有提供足够的保护，设备内部的元件在接触污染物时就会遭到腐蚀。这会降低电子产品性能，并可能导致电气短路和设备故障。与此同时，集成了高性能元件的微型高密度印刷电路板(PCB)、LED和各种微型元器件对涂层防护方案提出了更高要求。

　　电子纳米涂层剂能对敏感的设备内部元器件提供防腐蚀保护，并且与传统三防涂层相比具有超薄特性。我们的产品得益于数十年来在改善电子涂层剂防潮、防止水分/盐水浸渍、防止硫磺、泥土、湿气和污染物侵袭方面积累的经验。这系列产品易于涂覆，具有可再加工性并且无需遮蔽或固化工序。

　　方便、有效、灵活地对设备元件进行防腐蚀保护

　　选择电子纳米涂层剂，便能从纳米创新材料、丰富知识及专门支持中获益。下面了解一下这些高性能涂层剂的主要优势：

　　电子防腐

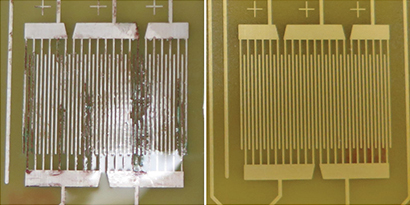

　　电子纳米涂层剂经过广泛测试已经被证明能有效抗蚀，正如这些图片中所展示的暴露在盐雾中的未经处理和经处理电路之间的区别。我们产品提供的疏油和疏水膜层能够均匀地覆盖于元件表面，以有效抵抗湿气、泥土、污垢、尘垢、指纹和其他环境污染物。您可完全依赖电子纳米涂层剂来保护设备免遭腐蚀性物质的侵害，如：

　　● 湿气

　　● 水

　　● 盐雾

　　● 硫份

　　超薄

　　超薄的纳米涂层剂可作为传统三防涂层的替代物，购买它是对您的企业有益的一个明智选择。在浸涂应用中，厚度变化范围为0.1 - 1.3微米，或1 - 6微米。在典型的单通道喷涂应用中，厚度变化范围为1 - 6微米，可多层叠加以达到适合的厚度。而典型的三防涂层厚度可高达25微米。超薄具有若干优势，如：

　　● 连接器端口可穿透涂层，无需遮蔽工艺

　　● 对复杂形貌表面的良好覆盖

　　● 热管理优势 — 更薄的涂层不会产生热留滞热量

　　工艺优势

　　电子涂层剂在节约成本和提升效率的同时不会牺牲性能。

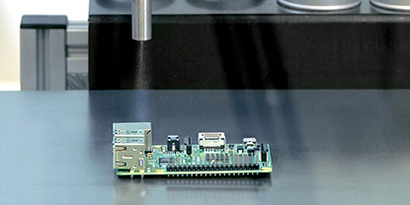

　　● 兼容现有喷涂、浸涂或注射工艺和设备

　　● 简单的喷涂应用意味着可减少专业劳动力和设备的数量

　　● 可轻松涂覆，产品在数秒内即可变干并且大多数情况下无需固化工序

　　● 可省略遮蔽工序，节省了时间和步骤

　　● 可返工，这有助于提高产率

　　● 可实现多层保护

　　● 部分产品包含紫外检测染料，简化了检验步骤

　　安全性和可持续性

　　在提升性能的同时，产品保障工人和环境的安全。电子涂层剂采用电子氟化液配制而成，具有如下优势：

　　● 不可燃和低毒性，更能保障工人安全

　　● 不导电

　　● 具有零臭氧消耗潜值(ODP)和低全球变暖潜值(GWP)，与采用烃类溶剂的传统涂层相比，对环境影响小

　　● 豁免于美国环境保护署对挥发性有机化合物(VOC)的定义

　　● 严格遵从法规 — 无需减少产量也不会被逐步淘汰

　　选择合适的Novec电子涂层剂

　　3M专家经过多年研究，开发出了用于保护设备元件的3M Novec电子涂层剂。专家的细心和严谨体现在产品优异的特性中，并且这些产品用途广泛，还可用于油栏或过滤器等新型应用。

　　● 低粘度

　　● 表面张力

　　● 高耐化学性，符合RoHS要求

　　● 透明

　　选择合适的Fluere纳米防水涂层

　　用于保护设备元件的纳米防水涂层。产品具有优异的特性，主要应用于消费类电子产品 pcba防护：

　　● 防潮防水 【良好的疏水性】

　　● 高耐油性化学性

　　● 结构补漏填缝

　　● 无味透明，安全环保

　　● 轻松涂覆，工艺简单，数秒内可表干

　　● 部分型号含有荧光检测材料 可轻易检测
