低空经济规模化发展推动无人机量产产能持续扩张，传统人工刷涂、简易喷涂模式一致性差、缺陷率偏高，无法匹配大批量生产要求。三防漆与纳米涂层作为无人机飞控、电调、导航、无线传输模组主流防护材料，必须依托标准化自动化作业方案实现稳定涂覆。产落地案例，明确设备选型、程序调试、缺陷管控核心要点。

一、无人机批量自动化涂层施工前置条件

无人机电路板具备高密度元器件、MEMS气压传感器、射频天线、光学传感组件、精密连接器等特殊单元，自动化施工不能直接套用通用电子产线方案，必须完成前期工艺验证。

1.1 物料与基材兼容性验证

量产前开展样板试验，确认基材绿油、BGA封装、传感器透气膜与三防漆、纳米涂层不存在浸润冲突。部分微孔传感器通气膜极易被涂层封堵，自动化产线需要配套自动化遮蔽工装或者在程序中划定禁涂区域。

1.2 生产环境标准化管控

自动化涂覆车间恒定环境参数：温度21～25℃，相对湿度40%～60%RH；洁净等级不低于万级。环境温湿度波动会直接改变三防漆粘度，影响纳米涂层流平与固化速率，造成批量膜厚不均。

1.3 自动化产线基础组成单元

完整自动化产线包含：自动上下料单元、等离子/喷淋清洗单元、恒温预烘除湿单元、自动遮蔽工装、自动化涂覆主机、连续式固化隧道、AOI荧光在线检测、不良品分流返修工位。

实测数据：未经预烘除湿的电路板直接涂覆，自动化产线批量针孔缺陷发生率可达11.7%；增加自动化清洗+预烘工序后，缺陷率下降至0.8%以内。

二、四类主流自动化涂覆方案操作流程、适用无人机场景

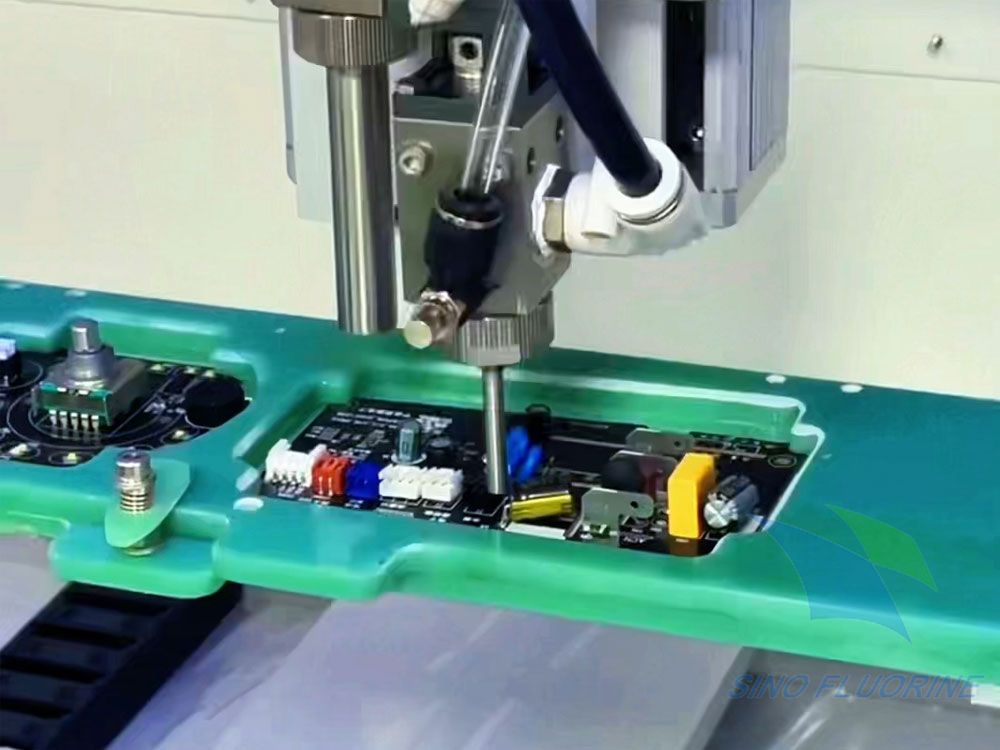

2.1 三轴/四轴选择性自动喷涂（量产最主流方案）

选择性喷涂依靠数控运动平台，导入PCB图纸坐标，程序自动规划喷涂轨迹，精准划分涂覆区与禁涂区域，是消费级、工业级无人机批量制造首选工艺，同时兼容三防漆与纳米涂层施工。

标准化自动化操作步骤

1. 图纸导入与程序建模：载入PCBA Gerber文件，软件标记连接器、天线、传感器窗口、测试点位为禁止喷涂区域；设置扇形喷头大面积喷涂平面区域，锥形喷头对元器件引脚侧面、芯片缝隙补充喷涂。

2. 治具定位：电路板放置防静电载具，设备视觉定位校准，补偿载具摆放偏差，重复定位精度控制±0.05mm。

3. 流体系统调试：三防漆管路恒温控粘度，雾化气压0.22～0.32MPa；用于纳米涂层时调低雾化压力，防止微小液滴飞溅堵塞微型元器件开孔。

4. 分层自动化喷涂：采用“薄涂多层”自动化逻辑，单层湿膜控制厚度，完成第一道喷涂后进入短流平段，再二次补涂，消除元器件背光面漏涂“阴影效应”。

5. 自动流转进入固化隧道，根据材料类型设定阶梯升温曲线。

适配范围与实测指标

适合飞控主板、无线图传模块、云台驱动板等大部分无人机电路板。

自动化产能：300～450片/小时；常规三防漆干膜厚度25～70μm；纳米涂层干膜厚度1～4μm，厚度均匀误差≤±4μm。

量产案例：某城市安防无人机生产线，更换人工喷涂为全自动选择性喷涂，涂层不良率由7.2%降至1.1%，整机野外巡检3个月后的焊点腐蚀故障明显减少；针对GPS导航模组优化喷涂轨迹，规避天线区域，消除信号衰减随机故障。

2.2 全自动连续浸涂生产线（适配全包覆防护需求）

全自动浸涂设备搭载机械升降机构、恒速提拉系统、涂料循环过滤装置，适合需要360°全方位防护、无需精密局部避让的电路板，更适配纳米涂层大批量施工，部分低粘度三防漆也可使用。

标准化自动化操作步骤

1. 机械抓手自动抓取载具，平稳匀速下降浸入涂料槽；严格控制浸入速度，避免液面冲击产生气泡。

2. 设定浸泡时长：纳米涂层3～8秒；低粘度三防漆5～12秒。

3. 可编程匀速提拉：标准提拉速率2～4mm/s，保证多余涂料均匀滴落，杜绝垂直板面流挂积漆。

4. 自动滴干工位停留，随后输送至低温流平区，再进入固化单元。

适配范围与实测指标

适合物流重载无人机电调模块、简易电源控制板；不适合带有外露天线、不可封堵MEMS传感器的电路板。

产能：最高可达5000片/日；纳米涂层浸涂后膜厚一致性优秀，可完整渗透BGA底部微小缝隙。

量产案例：沿海电力巡检无人机厂商采用全自动浸涂工艺施工纳米涂层，电调模组完整通过800小时中性盐雾测试；对比自动喷涂方案，模组边角、元器件底部防护盲区大幅减少。

工艺限制：浸涂属于整板包覆，存在禁涂元器件时必须配套自动化遮蔽工装，否则无法使用。

2.3 流水线淋涂自动化系统（标准化大板大批量简易防护）

淋涂依靠持续稳定涂料帘幕，电路板匀速水平穿过液幕实现单面涂覆，自动化程度高、运行稳定，多用于三防漆大批量单面防护。

操作要点：传送带速度保持恒定，涂料持续过滤去除固体杂质；单次仅实现单面覆盖，双面防护需要翻面二次淋涂。

适配场景：结构简单、元器件高度统一的无人机电源辅助板；缺点是无法完成元器件侧面充分包覆，复杂高密度主板极少单独使用。

2.4 机器人视觉复合涂覆系统（高端工业无人机定制化产线）

搭载六轴工业机器人+3D视觉扫描，自动识别电路板外形、元器件高度，动态调整喷头角度、距离，可同步完成喷涂、局部点涂补漆，适配异形模组、云台一体化电子组件，高端机型产线使用。

优势：应对异形云台模组、折叠无人机异形电路板，解决固定三轴设备角度局限；可同时切换三防漆厚膜喷涂与局部纳米涂层薄层补涂两套程序。

三、三防漆与纳米涂层自动化施工参数差异化管控

两种材料成膜机理不同，不能共用一套自动化程序，批量生产极易出现批量不良，核心参数对比：

关键操作原则：同一条自动化产线切换三防漆、纳米涂层生产时，必须完整清洗流体管路、喷头，杜绝两种材料交叉污染引发缩孔、无法成膜缺陷。多家产线实测，管路清洗不彻底导致的批量报废占涂层不良总量21%。

四、自动化产线配套关键工序标准化操作

4.1 自动化前处理工序（决定涂层附着力核心环节）

电路板表面残留助焊剂、离子污染物，自动化涂覆无法依靠涂层掩盖基底污染。主流两条自动化方案：

1）喷淋清洗+连续热风预烘；

2）真空等离子自动化表面活化。

等离子处理可以提升三防漆、纳米涂层在绿油、金属焊盘的润湿能力，适合高可靠性工业无人机产品；消费级机型普遍采用自动化超声喷淋清洗方案。

预烘标准条件：80～90℃，持续20～30分钟，充分消除板材内部潮气。

4.2 自动化遮蔽方案选型

方案1：机械自动工装遮蔽，依靠可升降硅胶堵头、压板，自动封堵连接器开孔、传感器透气口；可反复使用，适合长期固定型号大批量生产。

方案2：自动喷涂可剥遮蔽胶，机器人定点在禁涂区域喷涂保护膜，涂覆完成后人工剥离，适合多机型柔性产线。

注意：禁止依靠程序喷涂边界完全替代遮蔽，雾化微粒存在漂移现象，射频天线、光学窗口仍需要物理遮蔽防护。

4.3 连续式自动化固化操作规范

自动化隧道炉必须设置三区控温：流平区、升温区、恒温固化区。

针对三防漆：升温速率控制≤5℃/min，快速升温会造成膜层表层先行结皮，内部溶剂挥发形成贯通针孔；

针对纳米涂层：优先低温缓慢固化，高温骤烘容易造成膜层收缩，降低疏水长效稳定性。

4.4 自动化在线检测与不良分流

大批量生产必须接入UV荧光AOI在线检测系统。添加荧光指示剂的三防漆在紫外光源下直观识别漏涂区域；透明型纳米涂层搭配专用光学检测模块，识别膜层缺失。

设备自动标记不良板坐标，通过流水线分流机构送入返修工位，实现全流程数据记录，接入生产MES系统完成批次追溯。

五、自动化批量施工高频缺陷成因与解决对策

结合无人机产线长期数据统计，整理自动化作业典型故障：

1.元器件底部漏涂（阴影效应）

成因：单一角度喷涂；自动化喷头高度固定。

对策：程序设置多角度往复喷涂，选用倾斜角度喷头；高密度主板搭配小型锥形喷嘴侧向补涂。

2. 批量缩孔、鱼眼

成因：基材清洗不彻底、管路存在油污；三防漆、纳米涂层受到杂质污染。

对策：稳定运行自动化清洗工序；涂料槽持续循环过滤，定期完整更换管路过滤芯。

3. 传感器微孔堵塞（无人机特有重大缺陷）

成因：自动化喷涂雾化压力过高，纳米涂层微小雾滴漂移进入透气孔。

对策：优化喷涂边界程序，配套自动化硅胶工装封堵敏感元器件，降低雾化压力。

4. 膜厚大范围波动

成因：流体系统无恒温管控，环境温度变化造成涂料粘度持续变化。

对策：自动化供料系统加装恒温料筒，定时取样监控湿膜、干膜厚度。

六、自动化产线柔性切换与量产管理要点

多数无人机制造企业同时生产消费级、工业级不同机型，产线需要柔性切换，标准化管理流程：

1. 机型换线前执行管路完整清洗，留存清洗确认记录，防止三防漆与纳米涂层交叉污染；

2. 每种机型独立保存涂覆程序、运动轨迹、固化温度参数，建立工艺数据库；

3. 换线首批次产出5片样板，完成厚度测试、浸润外观检查、短时湿热预测试，确认无误后恢复连续自动化生产；

4. 固定频次取样开展加速老化抽检，监控长期涂覆品质稳定性。

七、落地应用综合选型参考建议

1. 多型号柔性量产、主板集成GPS、云台传感器：优先选择三轴选择性自动喷涂+自动遮蔽工装，兼容三防漆、纳米涂层，灵活性最高；

2. 单一型号超大批量、电调、电源板，无微型透气传感器：全自动浸涂生产线，提升防护均匀性与产能，优先适配纳米涂层；

3. 高端工业异形云台模组、特种巡检无人机：选用3D视觉六轴机器人涂覆系统；

4. 简易辅助电路板大批量单面防护：流水线自动淋涂搭配三防漆使用。

八、结语

无人机批量涂层自动化施工的核心目标，是消除人工操作带来的随机性偏差，稳定发挥三防漆与纳米涂层的防护能力。自动化设备只是载体，完整工艺链条从前处理、涂覆参数精准调控、分区遮蔽、分段固化到在线检测缺一不可。选型自动化方案时不能单纯追求产能上限，必须结合电路板元器件类型、涂层材料特性区分工艺参数。对于带有射频模块、MEMS传感器的无人机精密电子组件，优先采用选择性自动化喷涂方案，平衡防护完整性与元器件工作稳定性；对于结构简单、需要全方位长效防护的动力模组，可以采用全自动浸涂工艺。持续固化自动化SOP、建立批次取样验证机制，能够最大限度降低批量涂层失效带来的无人机飞行故障风险。
