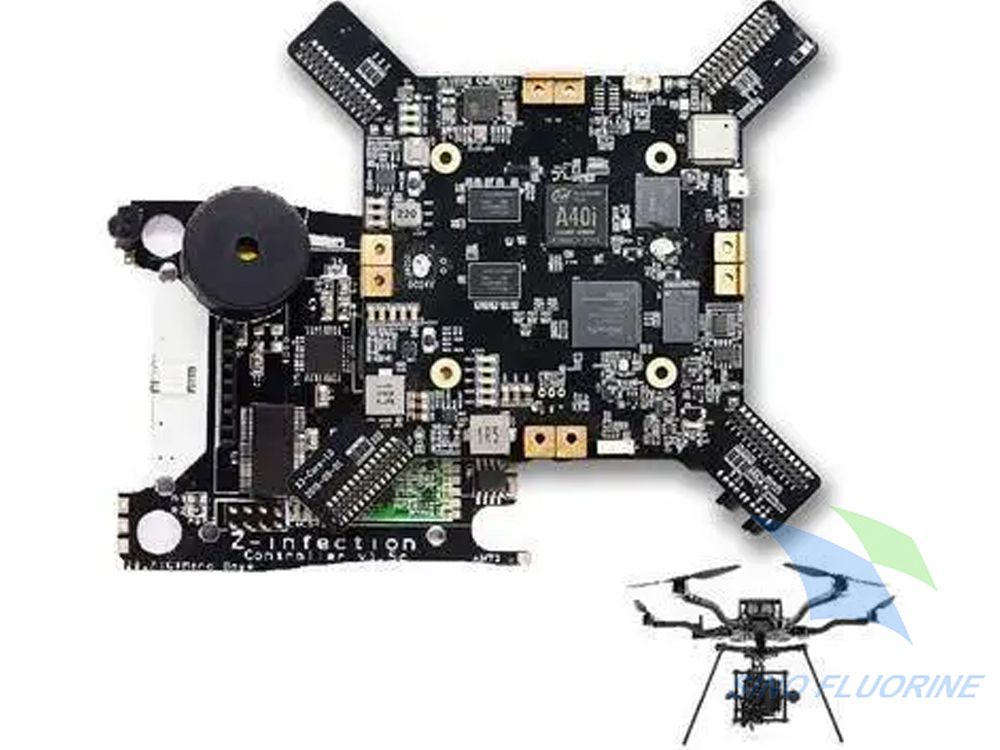

无人机机载PCBA长期暴露于凝露、盐雾、农药气雾、持续振动环境，焊点腐蚀、线路微漏电、射频信号扰动、传感器漂移成为高频野外故障。三防漆与纳米涂层依托差异化成膜特性形成分层防护体系：厚层三防漆适配消费级普通电源、辅助信号电路；超薄纳米涂层凭借低热阻、低射频损耗、缝隙高覆盖率优势，成为工业无人机精密射频、传感、大功率模组首选方案。行业失效统计显示：未实施涂层防护或涂覆区域划分错误引发的电子故障占户外工况故障73%；其中导航射频区域不合理喷涂三防漆造成定位漂移占67%，BMS功率区域涂层堆积诱发过热保护占61%，BGA底部防护盲区形成腐蚀通道占54%。

一、涂层应用前置底层判定逻辑

（一）三防漆与纳米涂层基础性能边界

（二）判定是否实施涂层防护四大标尺

1. 环境严酷等级：内陆短时飞行可适度简化；沿海、植保、全天候巡检机型必须落实核心板卡防护；

2. 电路功能敏感性：射频模组、MEMS传感器、大功率电源电路属于高优先级防护对象；普通低压信号电路分级管控；

3. 器件固有约束：气压计透气微孔、天线辐射面、连接器触点、功率散热面列为永久禁涂区域；

4. 运维模式：野外高频维修机型优先选用返修相容性优良的涂层体系，规范局部补涂时序。

（三）无人机场景特有管控矛盾

无人机电路板高度集成，单板同时包含功率发热元件、射频微带走线、MEMS可动微结构、塑胶连接器。涂层不能全域无差别喷涂，必须执行分区管控：强制涂覆区、条件可控涂覆区、永久禁涂区在PCB设计阶段建立图层标注，从源头规避信号干扰、散热不良、器件功能失效。

二、无人机需要部署防护涂层的六大核心电子部位

（一）飞控主控模块（整机姿态与任务控制核心）

模块组成

主控处理芯片、IMU惯性测量单元（陀螺仪、加速度计）、时钟晶振、电源转换电路、气压采集线路、外部接口信号回路。

工况风险

持续飞行振动、高空昼夜温差凝露；焊点腐蚀极易诱发姿态抖动、空中失控；MEMS微结构对涂层固化应力、挥发物高度敏感。

涂层分级方案

1. 消费级航拍无人机：改性有机硅三防漆自动选择性喷涂；IMU周边严控膜厚，气压计微孔完整遮蔽；

2. 植保、海事、测绘、电力巡检工业无人机：低温快干纳米涂层，采用超声雾化选区喷涂或真空浸涂；

管控红线：气压计透气孔绝对禁涂；禁止厚层涂层直接包裹IMU本体，避免固化应力造成零点漂移。

实测数据：通用三防漆无差别喷涂飞控传感区域，冷热循环100次后，陀螺仪漂移不良率5.8%；更换低应力纳米涂层后不良率降至0.4%。

（二）动力电调ESC模块（电机功率驱动单元）

模块组成

功率MOS管、栅极驱动芯片、采样电阻、三相功率输出焊盘、驱动信号线路。

工况风险

大电流工作持续发热；泥水、农药气雾附着；元器件引脚缝隙极易形成腐蚀通道，引发电机停转、动力失衡。

涂层分级方案

消费级机型：三防漆选择性喷涂，MOS外露散热面严密遮蔽；

工业无人机：防腐型纳米涂层，优先真空浸涂，实现引脚根部、BGA底部全覆盖；

关键约束：功率器件散热区域禁止涂层堆积，防止满载温升抬高触发过流、过温保护。

反面案例：植保机电调未遮蔽MOS散热面，厚喷三防漆后稳态温升上升6℃，夏季高温作业频繁保护性停机。

（三）GNSS/RTK导航定位模块（位置感知单元）

模块组成

多模卫星射频芯片、低噪声放大器、陶瓷天线、射频匹配微带线、基准时钟、位置解算电路。

工况风险

卫星接收信号微弱，涂层介电特性、膜厚波动极易引发阻抗失配、载噪比下降、搜星数量减少，RTK丢失固定解，直接造成航迹偏移。

涂层硬性规范

高精度RTK测绘、电力巡检、海事无人机：只允许射频级纳米涂层；严禁大面积使用各类三防漆。

消费级单频GNSS模组：外围电源线路喷涂三防漆，射频走线、天线区域完整遮蔽；如需防护射频周边，局部薄涂通用纳米涂层。

指标约束：卫星频段插入损耗增量控制小于0.2dB；陶瓷天线辐射面永久禁涂。

对比测试：普通三防漆靠近射频走线喷涂，静态定位误差扩大至1.2m；射频专用纳米涂层管控厚度0.8～2.0μm，定位误差稳定维持0.4～0.6m。

（四）BMS电池管理模组（锂电池安全管控单元）

模块组成

均衡管理芯片、功率MOS、NTC测温电阻、电压采集走线、大电流汇流焊盘。

工况风险

充放电动态温升；沿海盐雾、田间腐蚀介质侵蚀焊点；NTC测温元件受厚膜包裹出现测温滞后，存在热失控隐患。

涂层分级方案

消费级电池PACK：三防漆选择性喷涂，NTC测温接触面、连接器触点遮蔽；

工业植保、海事、电力巡检无人机：纳米涂层优先真空浸涂；重点保障电压采集线路、芯片引脚完整防护。

管控要点：NTC测温探头不能被厚层包裹；功率MOS散热区域禁止涂层堆积。

（五）云台与光电载荷控制电路板（成像、感知处理单元）

模块组成

图像处理芯片、伺服驱动IC、FPC柔性排线、信号滤波电路；部分机型搭载红外、多光谱、激光雷达信号处理单元。

工况风险

云台持续摆动，FPC往复弯折；密闭腔体昼夜凝露；涂层挥发物、飞雾一旦附着光学窗口，形成永久性雾斑，降低成像精度。

涂层方案

消费级云台控制电路：透明改性三防漆选区喷涂；

工业光电测绘、电力巡检、海事光电云台：统一选用低析出透明纳米涂层，超声雾化精准喷涂；

永久禁涂区域：图像传感器感光面、镜头、红外光学窗口；FPC弯折活动段仅焊点局部防护。

（六）图传与远距离通信模块（数据传输单元）

模块组成

射频功放、信号处理芯片、高速差分线路、4G/5G通信前端、滤波无源器件。

工况风险

射频线路阻抗敏感；户外潮湿环境焊点腐蚀造成图传卡顿、遥控链路中断。

涂层分级方案

消费级图传控制电路：三防漆选区喷涂，天线、U.FL接头完整遮蔽；

工业远距离超视距无人机通信模组：射频周边选用纳米涂层薄涂防护。

三、核心模块通用分区涂覆强制边界

（一）强制涂覆区域（全部涂层统一适用）

1. IC芯片引脚、BGA/QFN焊环、各类元器件焊点；

2. PCB裸露铜箔、电压/信号采集走线；

3. 金属屏蔽壳内壁、屏蔽壳体焊接焊盘；

4. 无源阻容元件本体与引脚根部。

（二）条件可控涂覆区域（严格管控膜厚与材料类型）

射频匹配线路、FPC柔性排线、NTC元件外围电路：仅允许超薄射频级纳米涂层；三防漆尽量远离该区域，禁止厚层覆盖。

（三）永久禁涂区域（必须PI胶带、可剥胶、硅胶堵头严密遮蔽）

1. PCB印刷天线、陶瓷天线辐射面、U.FL/IPEX射频接头接触端面；

2. 动力连接器、信号插头金属弹片、调试测试触点；

3. MOS管、大功率采样电阻外露金属散热面；

4. MEMS气压计透气微孔、光学传感器透光窗口；

5. 拨码开关、复位按键活动接触面、接地螺丝导电区域。

关键区分：天线周边外围电路可以实施防护；天线辐射振子本体绝对禁涂，即使超薄纳米涂层，长期厚度波动依旧会恶化阻抗匹配。

四、施工工艺在各大核心模块的适配选择

1. 超声雾化选区喷涂（精密优选工艺）

适配材料：射频级纳米涂层、改性三防漆；

适用：RTK导航模组、毫米波雷达、集成MEMS飞控、光电云台；

优势：涂覆边界精度可达±0.05mm，配合金属掩膜隔离飞雾，膜厚均匀可控；适合射频敏感电路板量产。

2. 真空浸涂

适配材料：纳米涂层；

适用：元器件密集工业级飞控、电调、BMS模组；优势实现BGA底部360°全覆盖；短板遮蔽工作量大，带有外露陶瓷天线的简易导航模组不推荐。

3. 自动选择性气动喷涂

适配材料：以三防漆为主；

适用：消费级航拍无人机飞控、电调、简易导航辅助电路；短板天然存在喷涂阴影，BGA底部覆盖不足，高可靠工业模组不能单独使用。

4. 手工刷涂

禁止用于纳米涂层任何标准化量产；

仅允许野外维修临时修补三防漆破损区域，不能作为制造工艺；风险是膜厚极度不均，极易诱发各类电气异常。

五、不同工况无人机完整应用方案汇总

方案1：消费级航拍无人机（内陆温和工况）

飞控、电调：改性三防漆选择性喷涂；

GNSS导航模组：外围电路防护，天线、射频走线严格遮蔽；

BMS电池板：三防漆分区涂覆；

无需全域真空浸涂，合理控制工艺复杂度，满足基础防溅防潮需求。

方案2：农林植保无人机（农药气雾、持续高湿）

飞控、电调、BMS核心回路：防腐型纳米涂层真空浸涂；

导航、云台模组：超声雾化选区喷涂；

重点强化MOS引脚、BGA底部防护，抵御肥料、农药离子长期渗透。

方案3：沿海海事、沿江巡检无人机（高盐雾常态化凝露）

所有核心PCBA优先选用耐盐雾射频级纳米涂层；仅无源辅助拓展小板酌情使用高性能三防漆；强制完成1000小时中性盐雾、冷热循环老化验证。

方案4：高精度测绘、电力巡检RTK无人机（厘米级定位、毫米波感知）

RTK导航、毫米波雷达模组统一采用射频级纳米涂层超声雾化喷涂；严格管控膜厚均匀性，禁止大面积使用三防漆，规避定位漂移风险。

六、实战落地案例对比

正面量产案例：沿海电力巡检无人机核心模块涂层标准化实施

初代方案：全部板卡喷涂有机硅三防漆选择性喷涂。海岛长期巡检暴露出缺陷：导航模组射频区域飞雾污染，RTK频繁丢失固定解；飞控BGA底部喷涂盲区出现盐析腐蚀。

优化方案：

1. 飞控、BMS、电调切换纳米涂层真空浸涂；

2. RTK导航、毫米波雷达采用超声雾化选区喷涂射频专用纳米涂层；

3. 建立标准化遮蔽图纸，天线、透气微孔、散热面完整隔离。

落地效果：元器件底部覆盖率提升至98%以上；射频频段损耗稳定受控；1000小时盐雾测试顺利通过，野外长期巡检腐蚀故障大幅下降。

反面失效案例：植保无人机简化涂覆管控引发批量故障

厂商简化工序，电调、导航板全域喷涂丙烯酸三防漆，未分区遮蔽。田间服役4个月出现故障：导航PCB天线沾染涂层，搜星数量不足，航线持续偏移；电调MOS散热区域涂层堆积，夏季满载频繁过温保护。

整改规范：PCB图层增加涂层禁布轮廓；落实天线、散热面全遮蔽；工业核心模块逐步替换纳米涂层分区防护。

七、行业高频认知误区梳理

误区一：所有电路板都需要同等标准涂层防护

消费级内陆短途机型与沿海全天候工业无人机防护基线不能等同；适度分级选型，避免过度设计或者防护不足。

误区二：防护能力越强越好，一律选用厚层三防漆

厚膜带来热阻上升、射频干扰、固化应力放大；导航模组、BMS功率电路、MEMS传感区域盲目加厚，直接诱发功能异常。

误区三：纳米涂层超薄，无需分区遮蔽

超薄不代表无影响，飞雾持续累积依旧改变射频参数、阻碍气体交换；禁涂区域管控标准对纳米涂层、三防漆同等严格。

误区四：目视表面有涂层，防护即达标

选择性喷涂天然存在元器件底部阴影盲区；腐蚀失效大多起源于BGA、引脚根部目视盲区，高可靠机型优先真空浸涂纳米涂层消除死角。

误区五：辅助拓展小板没有大功率元件，可以省略涂层

长期户外凝露、盐雾环境，细小信号焊点同样发生电化学腐蚀；依据作业环境统一评估，不可随意省略防护。

八、全文总结

无人机电子防护涂层核心应用部位集中六大模块：飞控主控模块、动力电调ESC模块、GNSS/RTK导航定位模块、BMS电池管理模组、云台光电载荷控制板、图传通信模块。

选型分层清晰：消费级内陆航拍机型以改性三防漆选择性喷涂为主；农林植保、沿海海事、高精度测绘、电力巡检等高可靠工业无人机，精密射频、传感、大功率电路优先选用射频级纳米涂层，搭配超声雾化选区喷涂或真空浸涂工艺。

落地实施关键在于分区管控，明确强制涂覆区域、条件可控涂覆区域、永久禁涂区域，重点规避射频信号扰动、功率器件过热、MEMS传感器零点漂移三大风险。

随着低空经济持续拓展，无人机高频通信、长航时全天候作业需求不断增长，纳米涂层凭借超薄低热阻、缝隙全覆盖、射频保真优势，持续在高端机型逐步替代传统三防漆。严格执行材料分级选型、分区精准涂覆、标准化遮蔽与完工功能复测，能够从源头降低焊点腐蚀、导航漂移、动力回路异常等故障，全面提升无人机野外复杂工况运行安全性。
