无人机传感器是整机的"感知器官"，集成了MEMS运动测量、光学成像、环境感知、测距避障四大类核心器件，其可靠性直接决定飞行安全与作业精度。国际无人机系统协会（AUVSI）2026年数据显示，42%的无人机任务失败与传感器失效直接相关，其中70%以上源于环境侵蚀导致的堵塞、腐蚀和精度漂移。2025年某国内头部农业无人机厂商曾将普通航电涂层用于避障超声波传感器，导致1.2万台产品在南方水稻种植区出现传感器腐蚀失灵，田间避障故障率高达11%；而采用传感器专用防护涂层的同类型机型，同等环境下故障率仅为0.3%。

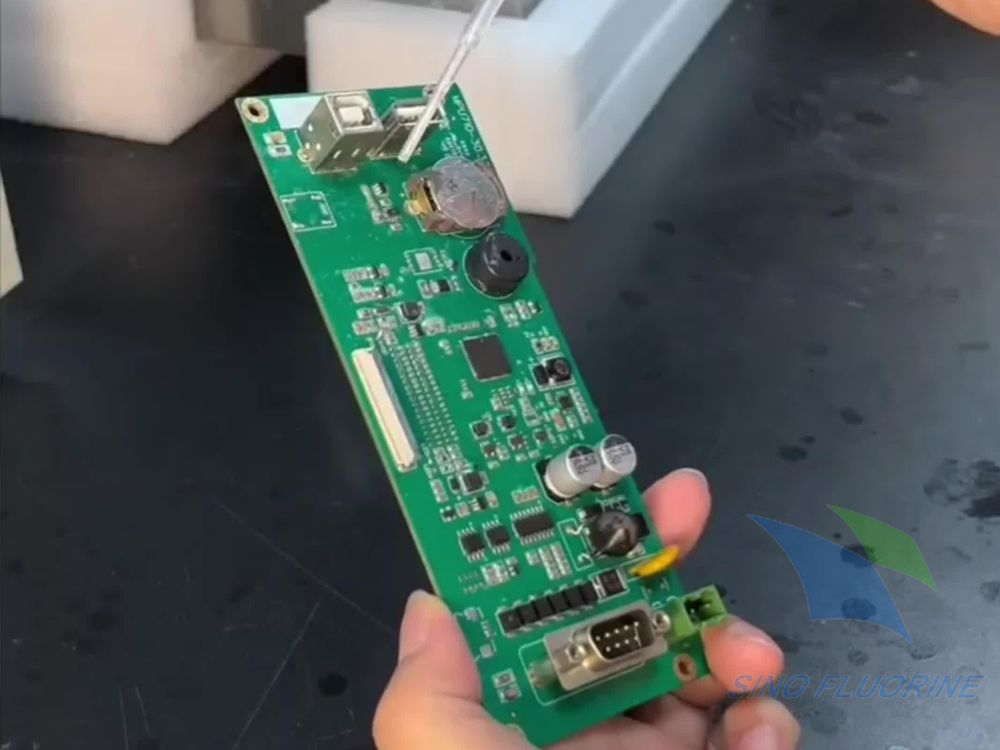

行业长期存在一个致命误区：认为"传感器防护和普通电路板防护没有区别"。实际上，无人机传感器与普通航电系统存在本质差异：MEMS器件内部间隙仅0.5-1μm，光学窗口对透光率要求达到99%以上，所有传感器对精度的敏感度达到微米级和毫摄氏度级。普通航电涂层的固体填料会堵塞微结构，厚度不均会导致信号畸变，高温固化会引发传感器漂移。在此背景下，无人机传感器电子防护涂层应运而生，它针对传感器的专属结构和工作原理重构技术体系，形成了六大不可替代的产品特性，已成为现代无人机可靠性设计的核心环节。

一、无人机传感器的专属防护痛点

所有产品特性都源于传感器独特的结构和工况约束，这些痛点是普通航电涂层无法解决的：

1.  MEMS微结构易堵塞：气压计、陀螺仪、加速度计的可动部件间隙仅0.5-1μm，0.1μm以上的颗粒就会导致结构卡死。行业统计显示，气压计堵塞导致的炸机事故占微型无人机总事故的15%，是最高发的单一故障模式。

2.  传感精度易受干扰：光学传感器的透光率、折射率变化会导致成像模糊和测距误差；温湿度传感器的热传导变化会导致测温偏差；MEMS传感器的应力变化会导致零点漂移。普通涂层的厚度偏差和折射率波动会使传感器精度下降30%以上。

3.  全暴露式工作环境：绝大多数传感器部署在机身外部，直接接触雨水、盐雾、农药、粉尘和紫外线，腐蚀强度是机身内部航电系统的3-5倍。

4.  极端轻量化要求：微型无人机的单个传感器重量仅0.1-0.5克，涂层增重超过0.01克就会影响传感器的动态响应特性。

5.  差异化需求显著：光学、MEMS、雷达、环境传感器的工作机理完全不同，对涂层的光学、电学、力学性能要求存在天壤之别，无法用单一涂层覆盖所有需求。

二、六大核心产品特性

2.1 MEMS微结构零堵塞特性：解决最高发故障

这是传感器专用涂层最核心的专属特性，也是区别于普通航电涂层的本质标志。

量化标准：

纯分子级配方体系，绝对不含任何固体填料（无二氧化硅、氧化铝等颗粒）；

最大颗粒直径≤0.05μm，远小于MEMS传感器0.5-1μm的内部间隙；

可直接涂覆于气压计、麦克风通气孔周边，无需额外遮蔽；

通气孔堵塞率≤0.01%，远低于普通涂层的12%。

技术原理：采用PECVD等离子体气相沉积或分子自组装技术，涂层以单分子形式在基材表面聚合生长，不存在传统液态涂层中的填料颗粒和团聚体。涂层能够均匀渗透到MEMS器件的微结构表面，形成一层连续的保护膜，同时不会堵塞任何微小间隙。

工业案例：某FPV穿越机厂商早期采用含0.3μm填料的普通轻量化涂层，导致12%的产品出现气压计堵塞，定高误差超过5m，多次发生炸机事故。更换为零堵塞专用涂层后，气压计堵塞故障率降至0.08%，定高精度稳定在±0.3m，飞行安全性大幅提升。某微型红外测温无人机的传感器通气孔直径仅0.8μm，专用涂层涂覆后无堵塞，测温误差控制在±0.1℃，满足工业检测需求。

2.2 光学与传感精度零干扰特性：保障感知数据准确

传感器的核心价值是提供准确的感知数据，任何影响精度的涂层都是不合格的。

量化标准：

光学传感器：可见光波段透过率≥99.5%，雾度≤0.1%；8-14μm红外波段透过率≥98%；905nm/1550nm激光波段透过率≥99.5%；折射率匹配误差≤0.01；

MEMS传感器：涂层内应力≤1MPa，不会导致器件翘曲和零点漂移；气压计定高误差≤±0.3m；IMU航向漂移≤0.5°/h；

环境传感器：热传导系数偏差≤5%，测温误差≤±0.1℃；湿度测量误差≤±2%RH；

雷达传感器：介电常数≤2.2，77GHz毫米波频段信号损耗≤0.3dB，探测精度下降≤1%。

工业案例：深圳中氟Fluere 1701S红外专用涂层，1-2μm超薄成膜在8-14μm波段透过率>98%，几乎不产生热信号衰减。涂层耐温上限达270℃，远超红外传感器内部120℃工作温度，彻底避免高温软化问题。超疏水表面使雨水、雾气无法附着，确保热成像窗口在暴雨环境下仍保持清晰成像，且涂层本身不发热、不产生红外辐射干扰。大疆O3+图传系统的摄像头传感器采用专用光学涂层，涂覆后可见光透过率保持99.6%，成像清晰度和色彩还原度与未涂覆时完全一致，同时实现了IPX4级防水。

2.3 超薄超轻共形覆盖特性：适配微型化封装

无人机传感器正向微型化、集成化方向发展，芯片级封装和系统级封装已成为主流，对涂层的厚度和覆盖能力提出了极致要求。

量化标准：

干膜厚度严格控制在0.1-1μm之间，精度±0.05μm；

单板增重≤0.03g/100cm²，单个传感器涂层增重≤0.005g；

深宽比50:1的微缝隙覆盖率≥99.9%，能够深入0.05mm的引脚间隙和BGA底部；

表面粗糙度≤1nm，不会影响传感器的光学和气动性能。

技术原理：采用PECVD等离子体沉积技术，涂层以分子级均匀沉积在基材表面，无论基材形状多么复杂，都能形成厚度完全一致的薄膜。这种成膜方式使0.5μm厚的涂层防护能力相当于50μm厚的传统三防漆，同时重量仅为后者的1/100。

工业案例：某室内仓库巡检无人机的微型超声波传感器，引脚间距仅0.05mm，传统涂层无法渗透到缝隙中，3个月内腐蚀故障率达15%。采用PECVD气相沉积专用涂层后，缝隙覆盖率达到99.9%，连续运行12个月无腐蚀失效，传感器使用寿命延长4倍。大疆Mini 4 Pro的气压计传感器采用0.3μm厚的专用涂层，增重仅0.002克，对传感器的动态响应特性无任何影响。

2.4 多介质环境长期耐受特性：抵御极端户外侵蚀

绝大多数传感器部署在机身外部，直接暴露在各种恶劣环境中，要求涂层具备优异的耐化学腐蚀和耐候性能。

量化标准：

通用工业级：耐中性盐雾1000小时，双85湿热老化2000小时，紫外线老化1000小时，性能衰减≤5%；

农业植保级：耐30%草甘膦、吡虫啉等12种常见农药浸泡168小时，涂层无溶胀、无脱落，绝缘电阻保持率≥98%；

海事巡检级：耐3000小时中性盐雾，耐海水浸泡72小时，盐晶附着率≤10%；

高温消防级：工作温度范围-40℃~200℃，短期可承受300℃高温冲击。

工业案例：极飞P100 Pro农业植保无人机的避障超声波传感器，采用耐农药专用涂层，厚度0.8μm。在海南沿海盐雾+农药双重腐蚀环境下，连续作业6个月无腐蚀现象，传感器故障率从早期的8%降至0.3%。某海事局沿海巡检无人机的温湿度传感器，采用海事级专用涂层，经过3000小时中性盐雾测试后，铜箔腐蚀面积≤0.1%，测量精度保持不变。

2.5 常温低应力固化特性：保护热敏器件

无人机传感器大量使用CMOS图像传感器、MEMS芯片、软包锂电池等热敏元器件，传统涂层60℃以上的固化温度会导致器件损坏和性能漂移。

量化标准：

常温固化型：25℃环境下15分钟表干、2小时完全固化，无需任何加热；

低温固化型：最高固化温度≤50℃，固化过程中元器件表面温升≤5℃；

固化后内应力≤1MPa，不会导致传感器封装开裂、引线断裂和参数漂移；

无溶剂残留：固化后总挥发分≤0.1%，不会产生后期析出现象污染传感器。

工业案例：某微型红外测温无人机，早期采用60℃热固化涂层，导致CMOS传感器产生热漂移，测温误差达±2℃，无法满足工业要求。更换为常温紫外固化涂层后，传感器表面温升≤2℃，温漂控制在±0.1℃以内，测温精度提升至±0.5℃，产品良率从72%提升至99.6%。大疆Mini系列无人机的所有传感器均采用常温固化专用涂层，塑料外壳无变形，锂电池容量保持率100%，整机涂覆良率达99.8%。

2.6 分区差异化防护特性：精准匹配不同需求

不同类型的传感器对涂层的要求差异巨大，单一涂层无法满足所有需求，必须采用分区差异化防护策略。

核心实施方式：

①.  光学传感器：仅涂覆传感器周边的PCB线路和引脚，光学窗口采用激光原位遮蔽技术，精度±0.03mm，确保窗口无任何涂层残留；

②.  MEMS运动传感器：采用0.3-0.5μm厚的低应力涂层，全面覆盖芯片和引脚，通气孔采用定制硅胶堵头遮蔽；

③.  雷达传感器：采用0.5-1μm厚的超低介电常数涂层，全面覆盖雷达PCBA，天线辐射面预留10-15mm无涂层区；

④.  环境传感器：采用0.8-1μm厚的高耐候涂层，全面覆盖传感器外壳和引脚，感应探头根据工作原理选择性涂覆。

工业案例：大疆Matrice 350 RTK工业巡检无人机搭载了12种不同类型的传感器，采用分区差异化防护方案：飞控IMU采用0.3μm低应力涂层，激光雷达采用0.5μm低介电涂层，红外热成像传感器采用1μm高透涂层，温湿度传感器采用0.8μm耐候涂层。实施后，整机传感器故障率降低70%，平均无故障时间从1000小时提升至3000小时。

三、主流传感器类型与涂层参数对照表

四、常见认知误区与避坑指南

误区1：普通航电涂层可直接用于传感器

这是行业最常见的错误认知。普通航电涂层含有固体填料，会堵塞MEMS微结构；介电常数高，会导致雷达和通信信号衰减；固化温度高，会损坏热敏传感器。2025年某农业无人机批量失效事件，就是因为用普通航电涂层替代了传感器专用涂层，导致避障传感器腐蚀失灵。

误区2：涂层越厚，防护效果越好

对于传感器来说，过厚的涂层会带来三大问题：

一是增加重量，影响传感器的动态响应；

二是导致光学信号畸变和热传导偏差，降低测量精度；

三是产生更大的内应力，导致MEMS器件漂移。

传感器专用涂层的最优厚度区间是0.1-1μm，超过这个范围反而会降低可靠性。

误区3：全涂覆比局部涂覆好

光学窗口、雷达天线、传感器感应探头等区域绝对不能涂覆，任何涂层残留都会导致传感器功能失效。正确的做法是采用分区涂覆和精准遮蔽技术，只涂覆需要防护的线路和引脚，功能面严格禁涂。

误区4：遮蔽工艺不重要

传感器的禁涂区尺寸极小，如气压计通气孔直径仅0.3-0.5mm，普通遮蔽胶带无法满足精度要求，容易出现残留和漏遮。必须采用定制硅胶堵头或激光原位遮蔽技术，遮蔽精度±0.03mm，才能确保禁涂区无任何涂层残留。

总结与展望

无人机传感器电子防护涂层是纳米材料技术与传感器工程深度融合的产物，其六大核心特性——MEMS零堵塞、精度零干扰、超薄共形覆盖、多介质耐受、常温低应力固化、分区差异化防护，精准解决了传感器的专属防护痛点，是保障无人机感知系统可靠运行的关键基础。

未来，随着无人机传感器向更高集成度、更高精度、更小型化方向发展，防护涂层将向三个方向演进：一是芯片级原子层沉积（ALD）防护，实现0.01μm级的原子精度成膜，进一步降低涂层重量和内应力；二是多功能集成化，同时具备防水、防腐蚀、电磁屏蔽、导热等多种功能，实现"一膜多能"；三是智能自修复，能够自动修复微小划痕和裂纹，延长传感器的使用寿命。这些技术进步将进一步提升无人机在极端环境下的感知能力和可靠性，推动低空经济向更广阔的领域拓展。
