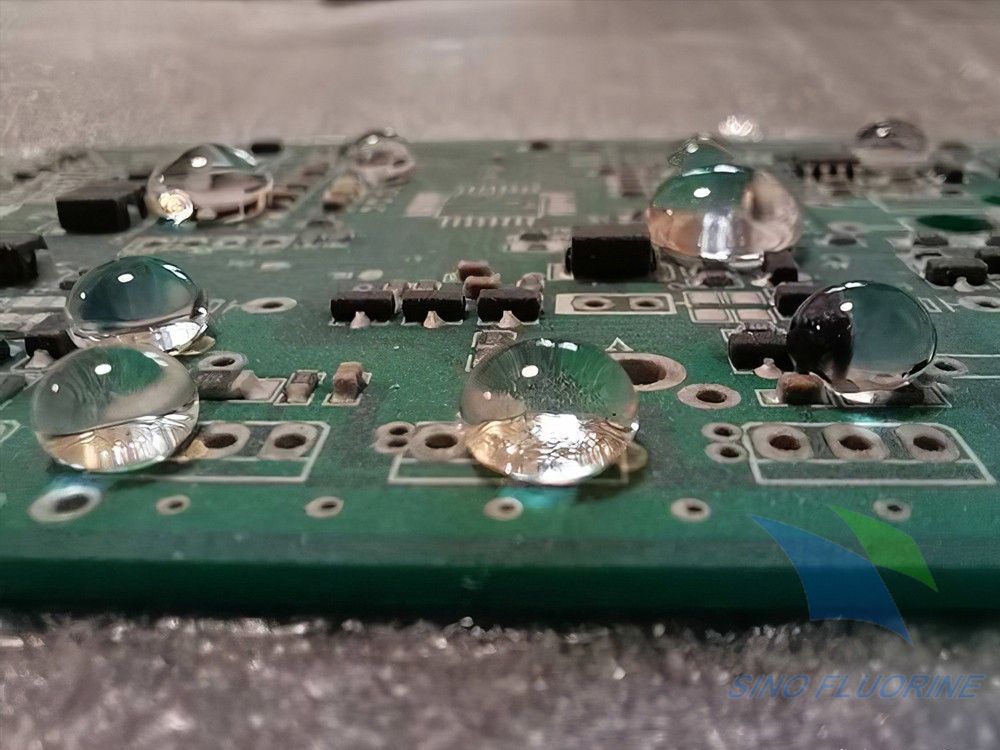

在电子信息产业与高端制造业加速升级的今天，纳米涂层已成为保障精密设备可靠性的核心基础材料，能在不改变基材物理形态的前提下赋予其纳米涂层的固化过程分为哪几个阶段？等关键性能。据行业研究机构数据，2026年全球纳米涂层市场规模将突破520亿美元，年复合增长率保持在12%以上，其中电子级与工业级产品合计占比超过77%。

纳米涂层的最终性能不仅取决于配方设计，更取决于固化过程的精准控制。固化是涂层从液态分散体系转变为固态三维网络结构的核心环节，直接决定附着力、致密性、耐候性与防护寿命。行业统计显示，约40%的纳米涂层失效源于固化工艺不当：固化不足会导致表面发粘、硬度低、附着力差；固化过度则会产生内应力，引发开裂脱落。

长期以来行业"重配方、轻工艺"的倾向，导致对固化微观机制与阶段演化缺乏系统认知，许多企业仅关注最终结果而忽视过程参数控制，造成产品性能波动大、良率低。深入解析固化过程的核心阶段与影响因素，对优化工艺参数、提升产品质量、降低失效风险至关重要。本文将系统阐述固化的四个通用核心阶段，对比四大主流固化技术的特征差异，分析关键影响因素，介绍质量控制方法，并结合实际案例展现其工程价值，最后展望未来发展趋势。

一、纳米涂层固化的通用核心阶段

无论采用何种固化技术，纳米涂层的固化过程都遵循相似的演化规律，可划分为四个相互衔接、不可分割的核心阶段。每个阶段都有其独特的物理化学特征与关键控制参数，前一阶段的完成质量直接影响后一阶段的进行，任何一个环节失控都可能导致最终产品失效。

1.1 物理成膜初期：溶剂/载体挥发阶段

物理成膜初期是固化的基础阶段，涂覆完成后液态涂层中的溶剂快速逸出，粘度急剧上升，逐渐转变为半固态凝胶膜。这一阶段虽无明显化学反应，但直接决定涂层的表面平整度、均匀性及后续交联反应的进行。溶剂挥发速率主要取决于沸点、环境温度和涂层厚度。行业以乙酸乙酯挥发速率为基准（设定为1.0），丙酮约为2.1，丁酮约为0.8，高沸点溶剂则低于0.1。温度对挥发速率影响尤为显著，每升高10℃，挥发速率提高1.5-2倍；低于5℃时，挥发速率下降60%以上，涂层长时间无法表干。 涂层厚度超过5μm时，内部溶剂易被表层凝胶膜阻挡形成残留。实验数据表明，残留溶剂超过5%时，涂层附着力下降30%以上，耐盐雾性能降低50%，后续使用中易出现起泡、脱落问题。某智能手机厂商早期因烘干温度设置过低，涂层残留溶剂达7%，在85℃/85%RH湿热测试中出现大面积起泡，产品返修率高达8%。这一阶段的核心控制目标是实现溶剂均匀平稳挥发，避免针孔、气泡和流挂缺陷。行业内通常采用梯度升温方式，先在较低温度下使大部分溶剂缓慢挥发，再升高温度促进残留溶剂逸出。例如，对于厚度为2μm的电子级氟素涂层，推荐工艺为40℃保温10分钟、60℃保温5分钟、80℃保温3分钟，可将残留溶剂含量控制在1%以下。

1.2 化学交联启动阶段：活性中心形成与反应触发

当溶剂挥发至临界粘度后，固化进入化学交联启动阶段。外部能量（热能、光能等）触发引发剂分解产生活性中心，进而引发树脂分子交联反应，这是从物理成膜向化学成膜转变的关键节点，直接决定固化速率与最终交联度。活性中心的形成效率与能量输入强度密切相关。UV光固化体系中，光强达到50mW/cm²时，交联启动时间小于0.1秒；低于10mW/cm²时，启动时间超过1秒，易出现表面发粘问题。不同波长的紫外光对引发剂的激发效率也不同，365nm波长对大多数自由基型光引发剂激发效率最高，395nm波长则更适合阳离子型光引发剂。

热固化体系遵循阿伦尼乌斯方程，温度每升高10℃，固化速度加快1倍。温度低于引发剂分解温度时，交联反应几乎无法进行；温度过高则会导致引发剂分解过快，活性中心浓度过高，反应过于剧烈产生大量内应力。这一阶段需精确控制能量输入，确保活性中心均匀分布，同时避免氧气、水分对活性中心的淬灭作用。

1.3 网络结构形成与致密化阶段：三维交联网络构建

这是固化过程最关键的阶段，活性中心引发链式聚合反应，分子链不断增长并相互连接，形成连续三维网状结构，涂层的硬度、附着力、耐化学性等性能快速提升。交联度是衡量该阶段进展的核心指标，通常用双键转化率或凝胶含量表示。反应初期交联度增长缓慢，达到凝胶点后急剧上升，随后逐渐趋于稳定。实验显示，热固化环氧树脂涂层在150℃下固化30分钟交联度达85%，60分钟达92%，继续延长至120分钟仅提升至94%，提升幅度极小。交联度的高低直接影响涂层性能：每提高10%，耐化学腐蚀性能提高2-3倍，硬度提高1-2个等级，但柔韧性会相应下降，需根据应用需求平衡两者关系。固化过程中涂层会产生1-5%的体积收缩，进而形成内应力，当内应力超过附着力时会导致涂层开裂脱落。采用阶梯式固化工艺，让分子链有充足时间进行构象调整，可有效降低内应力。

1.4 后固化与性能稳定阶段：残留反应与应力释放主固化完成后，涂层进入后固化与性能稳定阶段。残留活性基团继续缓慢交联，内部内应力逐渐释放，各项性能趋于稳定，这一阶段对提升涂层长期可靠性至关重要，许多企业因忽视该阶段导致产品使用中性能下降。

不同固化体系的后固化特性差异显著。常温自固化涂层固化24小时后交联度约为70%，7天后达90%，30天后才能达到95%以上的最终交联度。若后固化不充分，涂层绝缘电阻会降低一个数量级，耐盐雾性能显著下降。适当加热可加速后固化过程，某工业级防腐涂层在150℃主固化60分钟后，经120℃后固化30分钟，耐盐雾时间从2000小时提升至3000小时，内应力降低40%。这一阶段需避免涂层受到机械外力和极端温度影响，对半导体封装、汽车电子等高可靠性应用，需进行专门的后固化处理，确保产品长期稳定性。

二、主流固化技术的特征与差异

纳米涂层的固化技术主要包括UV光固化、热固化、常温自固化和气相沉积固化四大类。不同技术通过不同能量输入形式触发交联反应，形成各具特色的阶段特征与工艺路线，适用于不同应用场景。

2.1 UV光固化：高速量产的绿色固化技术

UV光固化利用特定波长紫外线引发快速聚合反应，固化速度极快，几秒到几十秒即可完成，生产效率是热固化的10倍以上，且零VOC排放，目前占据电子级纳米涂层固化市场60%以上份额。其过程可细分为光引发、链引发、链增长、链终止和后固化五个微观阶段，其中光引发阶段是整个反应的速率控制步骤。传统一次性强光固化存在反应过快、内应力大的问题，行业普遍采用阶梯式分段曝光工艺：先以50-200mJ/cm²低强度辐照形成预交联网络，再通过暗反应释放约30%的固化收缩应力，最后用800-1500mJ/cm²高强度辐照完成深度固化。该工艺使涂层内应力从45MPa降至15MPa以下，附着力提高2个等级，耐冲击性能提升3倍。某国内头部TWS耳机厂商采用365nm LED-UV阶梯式固化，总固化时间5秒，涂层厚度1.5μm。处理后的主板IPX7防水测试通过率达99.8%，人工汗液浸泡720小时后附着力仍为0级，电路腐蚀率从22%降至2%，售后进水返修率从12%降至0.3%。该技术特别适合TWS耳机、智能手机、智能穿戴等消费电子产品的大规模量产，能够在保证高良率的同时满足产能需求。

2.2 热固化：高可靠性的工业级固化技术

热固化通过外部加热触发交联反应，核心优势是交联度高、附着力强、性能稳定，能适应复杂基材与配方，在工业级纳米涂层市场占据70%以上份额，是高可靠性工业场景的首选方案。热固化通常采用分段升温工艺：80-100℃预固化30分钟使溶剂充分挥发，形成初步交联结构；120-150℃主固化60分钟，引发剂大量分解形成完整三维网络；100-120℃后固化30分钟，促进残留基团反应并释放内应力。工艺参数直接影响最终性能，工业级防腐涂层在180℃下固化60分钟耐盐雾时间达2000小时，而120℃下固化120分钟仅为800小时。 西部某风电场采用该工艺处理风电控制柜电路板，涂层厚度5μm。处理后的设备在高湿多盐雾环境下运行2年无腐蚀故障，维护周期从3个月延长至2年，故障率降低80%。该技术广泛应用于风电控制柜、工业机器人、变频器等工业控制设备的防护涂层固化，能够在恶劣环境下提供长期可靠的防护。

2.3 常温自固化：热敏元件与现场施工的理想方案

常温自固化无需额外加热或光照，依靠涂层分子与空气中的水分或氧气反应实现固化，无热损伤、工艺简单、设备投资少，特别适合热敏电子元器件和户外现场施工。 湿气固化是最主流的常温自固化技术，分为三个阶段：物理干燥阶段溶剂快速挥发形成初步物理膜层；表面交联阶段活性官能团与水分子反应生成羟基，进而缩合形成交联结构；深层固化与熟化阶段水分子扩散至内部，完成整体三维网络构建。 该技术对环境温湿度敏感，最佳操作条件为温度15-35℃、相对湿度30-70%：湿度过低固化时间延长3倍以上，过高则易出现涂层发白、起泡问题。对于无法进入工厂进行固化处理的户外设备，如5G基站、输电线路监测设备等，常温自固化是唯一可行的解决方案。

2.4 气相沉积固化：高端电子的超精密技术

气相沉积固化在真空环境下将涂层材料气化后沉积在基材表面，涂层均匀性好、纯度高、致密度高，可制备纳米级超薄涂层，在半导体芯片封装、MEMS器件等高端电子领域占据不可替代的地位。

其过程分为四个阶段：

成核阶段气化原子在基材表面聚集形成晶核；

岛状生长阶段晶核不断长大形成孤立小岛；

连续成膜阶段小岛相互连接形成连续薄膜；

致密化阶段原子扩散迁移填充空隙，提高涂层致密度与均匀性。

化学气相沉积制备的纳米陶瓷涂层，厚度均匀性可达±5%，致密度99.9%以上，耐等离子体腐蚀寿命是传统涂层的3倍以上。某国产电子级陶瓷涂层通过台积电3nm制程认证，采用等离子体增强CVD工艺，固化温度300℃，涂层厚度5μm，关键杂质含量控制在5ppt以下。除半导体制造外，该技术还应用于MEMS传感器、光学镜头、硬盘盘片等对涂层精度和纯度要求极高的领域。

三、固化过程的关键影响因素

纳米涂层的固化是一个复杂的物理化学过程，受多种因素影响，其中温度、湿度、氧气含量、涂层厚度和基材表面处理是最关键的五个因素，它们通过影响溶剂挥发和交联反应速率，最终决定涂层性能。

3.1 温度：固化反应的"总开关"

温度同时影响溶剂挥发和交联反应速率，是最显著的影响因素。热固化体系中，温度每升高10℃，固化速度加快1倍。温度过低会导致溶剂挥发缓慢，交联反应无法充分进行，涂层表面发粘、附着力差；温度过高则会使溶剂快速挥发形成针孔、气泡，同时因反应剧烈产生大量内应力，导致涂层开裂。 某PCB涂层固化时，温度从120℃升至150℃，固化时间从120分钟缩短至40分钟，但针孔率从0.1%上升至2.5%，产品合格率大幅下降。实际生产中，需根据涂层的玻璃化转变温度和基材的耐热温度，综合确定固化温度曲线，采用梯度升温方式实现溶剂挥发与交联反应的同步进行，避免对基材造成热损伤。

3.2 湿度：一把"双刃剑"

湿度对不同固化体系的影响截然不同。对于湿气固化体系，适量水分是必要条件，最佳相对湿度为40%-60%；低于30%时水分子不足，固化时间延长3倍以上；高于80%时表面反应过快，内部溶剂无法逸出，导致涂层发白、起泡。 对于UV和热固化体系，过高湿度会导致基材表面形成水膜，降低涂层与基材的附着力，同时水分子会淬灭活性中心，抑制交联反应。实验显示，相对湿度超过80%时，UV固化涂层的附着力从0级降至2级，耐盐雾时间降低40%。在雨季或南方潮湿地区，生产车间需加强通风和除湿，将环境湿度控制在50%以下，同时适当延长固化时间，确保涂层充分固化。

3.3 氧气含量：UV固化的"隐形杀手"

氧气对自由基聚合的UV固化具有显著阻聚效应，氧气分子作为双自由基会与活性自由基反应生成稳定的过氧自由基，终止链式聚合，导致涂层表面固化不完全、发粘。实验表明，空气中固化的涂层表面交联度比氮气保护下低30%以上；当氧气浓度低于100ppm时，阻聚效应基本消失。 氮气保护是最有效的解决方法，某高频通信基板采用氮气保护UV固化，氧气浓度控制在50ppm以下，表面交联度达95%，介电损耗从0.002降至0.001，满足5G毫米波通信要求。此外，还可通过增加光强提高活性自由基生成速率，或在配方中添加阻聚剂消耗表面氧气，来缓解氧气阻聚效应。

3.4 涂层厚度：固化均匀性的关键

涂层厚度直接影响固化均匀性和深度。UV固化涂层的最大有效厚度通常在5μm以下，超过10μm时深层交联度低于60%，易出现分层脱落。热固化涂层厚度每增加5μm，固化时间需延长20%才能保证内部充分固化，否则会导致内部溶剂残留，产生针孔和气泡。 电子级纳米涂层厚度通常控制在0.5-3μm，工业级控制在2-10μm。涂覆过程中需采用高精度的自动浸涂机、精密喷涂机等设备，严格控制涂层厚度的均匀性，避免局部过厚或过薄。需要厚涂层的应用可采用多次涂覆、分次固化的方式，每次厚度不超过5μm。

3.5 基材表面处理：界面结合的基础

基材表面的粗糙度、清洁度和表面能直接决定涂层与基材的界面结合强度。表面存在油污、灰尘、氧化层等污染物会阻碍分子接触，降低附着力，同时影响涂层的润湿和流平，导致固化不均匀。 实验数据表明，基材表面能从30mN/m提高到50mN/m，涂层附着力从2级升至0级，耐冲击性能提高2倍。等离子处理是电子行业应用最广泛的表面处理技术，能有效去除污染物、提高表面能并引入活性官能团，增强化学键合。某半导体封装厂采用等离子处理后，涂层附着力提高3倍，芯片可靠性显著提升。等离子处理后需在4小时内进行涂覆，避免表面能下降影响附着力。

四、固化质量控制与典型应用案例

4.1 固化质量控制技术

固化质量控制采用在线监测与离线检测相结合的方式。在线监测技术能够实时获取固化过程动态信息，及时调整工艺参数，保证质量稳定性。傅里叶变换红外光谱（FTIR）可通过监测特征官能团吸收峰变化，实时跟踪交联反应进程，计算双键转化率，精度达±1%；椭偏仪可监测涂层厚度、折射率和致密度的变化。某智能固化生产线采用FTIR与椭偏仪联合监测，通过AI算法自动调整固化时间和能量密度，产品合格率从98%提升至99.9%，生产效率提高20%。 离线检测在固化完成后对涂层性能进行全面评估，主要包括：附着力测试采用划格法（ASTM D3359），电子级涂层要求达到0级；耐盐雾测试采用中性盐雾测试（ASTM B117），消费电子级需达720小时以上，工业级需达1000小时以上；绝缘电阻测试要求涂层在85℃/85%RH环境下经过1000小时湿热试验后，绝缘电阻仍保持在10⁸Ω以上；介电性能测试要求5G通信用涂层的介电损耗小于0.001@10GHz。行业通用标准还有IPC-CC-830B、JEDEC JESD22-A101和AEC-Q100等，为质量控制提供统一依据。

4.2 典型应用案例

半导体芯片封装：半导体芯片对温度极为敏感，过高温度会导致性能下降甚至损坏。某国产芯片封装厂采用低温热固化工艺处理芯片钝化涂层，以2℃/min速率升温至80℃保温120分钟，再以1℃/min速率降温至室温。涂层厚度500nm，纯度达99.9999%，介电常数2.0，击穿电压25kV/mm。采用该工艺后，芯片良率从95%提升至99.2%，可靠性显著提高。

5G基站AAU设备：5G基站通常建设在户外，现场施工条件有限。某5G基站设备制造商采用常温自固化氟素涂层处理AAU设备内部电路板，现场施工无需加热设备，固化24小时后即可投入使用。该涂层在海南沿海地区的盐雾环境下运行2年，设备故障率降低了85%，维护周期从6个月延长至2年，涂层在28GHz频段的插入损耗低于0.05dB，几乎不会对5G信号传输产生任何影响。

汽车电子域控制器：汽车电子设备常年暴露在高温、高湿、盐雾、振动等复合恶劣环境中。某国内头部新能源车企采用UV+湿气双重固化工艺处理车载域控制器，先通过UV光固化实现表层和可照射区的快速定型，再通过湿气固化完成阴影区和深层交联。处理后的域控制器在海南整车盐雾路试中的故障率从1.2%降至0.05%，完全满足车规级要求。

五、未来发展趋势与结论

未来，纳米涂层固化技术将朝着五大方向发展：低温快速固化，能够在室温下几秒内完成固化，适合柔性电子和可穿戴设备；双重固化，结合两种固化方式的优势，解决复杂结构阴影区固化问题；自修复固化，自动修复微米级微小损伤，显著延长涂层使用寿命；绿色固化，水性、无溶剂涂层逐渐取代传统溶剂型产品，实现零VOC排放；智能化固化，通过人工智能、大数据和物联网技术，实现固化过程的自适应控制，确保每一件产品都能达到最佳质量。纳米涂层的固化过程是一个复杂的物理化学过程，可划分为物理成膜初期、化学交联启动、网络结构形成与致密化、后固化与性能稳定四个通用核心阶段。不同固化技术各具特色，适用于不同应用场景：UV光固化适合消费电子大规模量产，热固化适合高可靠性工业应用，常温自固化适合现场施工，气相沉积固化适合高端电子领域。通过精确控制温度、湿度、氧气含量、涂层厚度和基材表面处理等关键因素，建立完善的在线监测与离线检测质量控制体系，能够显著提升涂层性能与产品良率。随着技术的不断创新，纳米涂层固化技术将更加成熟和完善，为电子信息产业和高端制造业的高质量发展提供更加坚实的支撑。
