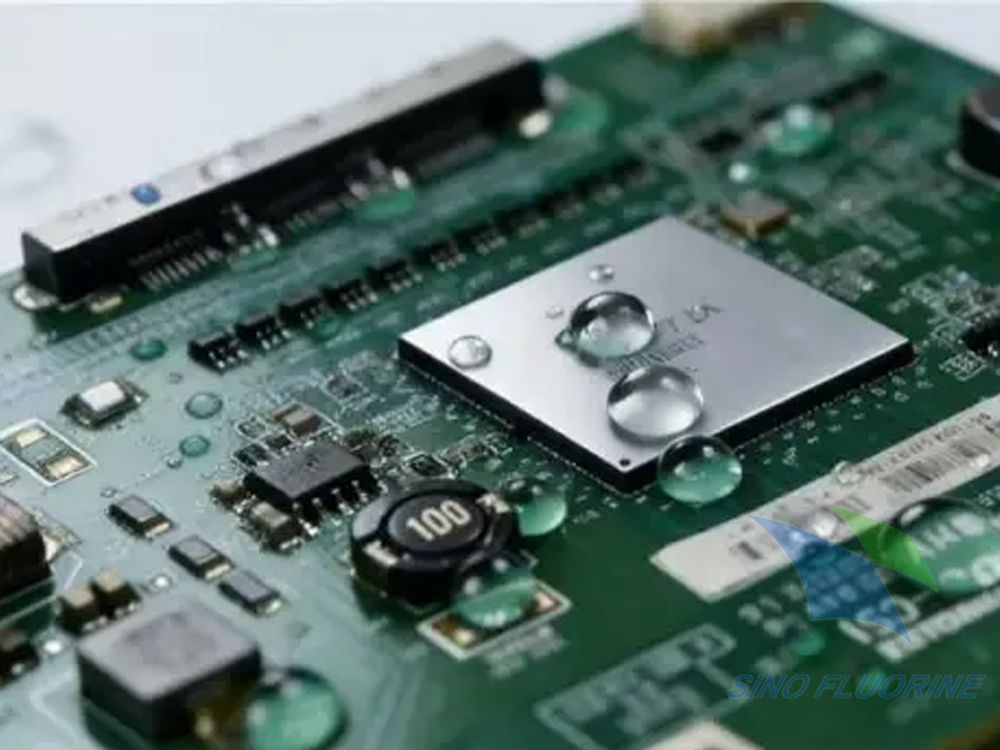

纳米防水涂层的防护寿命与可靠性，最终取决于涂层与基材之间的界面结合强度。行业失效统计数据显示：约60%的纳米涂层早期失效并非源于涂层本身的防水性能不足，而是界面结合失效导致的脱落、分层和起泡。在-40℃至125℃的高低温循环、盐雾腐蚀和机械振动等工业环境下，薄弱的界面结合会成为防护体系的致命短板——即使涂层本身具有优异的疏水性能，一旦从基材表面剥离，所有防护功能都会瞬间丧失。

纳米涂层与基材的结合并非简单的物理覆盖，而是涉及分子间作用力、化学键合、微观机械互锁等多种界面作用的复杂过程。不同的结合方式具有不同的强度、耐候性和工艺要求，对应着不同的应用场景。

一、结合力的本质：界面相互作用的量化分级

涂层与基材的结合力本质是界面处原子或分子之间的相互作用力总和，其强度从弱到强可分为六个等级，对应不同的附着力表现：

工业应用中，通常要求涂层与基材的附着力等级至少达到4B（划格后脱落面积<5%），对于车载、航空航天等高可靠性场景，必须达到5B（无任何脱落）。

二、四大核心结合方式及工业应用

1. 物理结合：分子间作用力的基础应用

物理结合是最原始也是最基础的结合方式，依靠涂层分子与基材表面分子之间的非共价相互作用实现结合，无需发生化学反应。

（1）范德华力吸附

范德华力是普遍存在于所有分子之间的弱相互作用力，包括色散力、诱导力和取向力。对于非极性涂层和非极性基材，范德华力是主要的结合力来源。

形成机制：涂层分子与基材表面分子相互靠近时，电子云的瞬时不对称性产生瞬时偶极，进而产生相互吸引作用；

性能特点：结合力弱，耐温性和耐候性差，温度超过80℃或长期浸泡在水中时，结合力会显著下降；

典型应用：厚度<100nm的超薄光学涂层，如手机摄像头镜片的防指纹涂层。这类涂层对结合力要求较低，且超薄厚度产生的内应力极小，仅靠范德华力即可满足短期使用需求。

（2）氢键结合

氢键是一种较强的分子间作用力，当涂层分子中含有电负性较大的原子（如氧、氮）时，会与基材表面的羟基、氨基等极性基团形成氢键。

形成机制：电负性原子吸引氢原子的电子云，使氢原子成为带正电的质子，与另一个电负性原子形成静电吸引；

性能特点：结合力强于范德华力，附着力等级可达2B-3B，但氢键具有可逆性，在高温高湿环境下容易断裂，导致结合力下降；

工业案例：普通有机硅纳米涂层与PCB板环氧树脂基材的结合，主要依靠氢键作用。测试显示，未经过偶联剂处理的有机硅涂层，在85℃/85%RH环境下运行1000小时后，附着力从3B降至1B，出现局部脱落现象。

（3）静电吸附

当涂层和基材表面带有相反电荷时，会产生静电吸引力，这种结合方式称为静电吸附。

形成机制：通过等离子体处理或化学改性，使基材表面带有正电荷，同时使涂层分子带有负电荷，两者之间产生静电吸引；

性能特点：结合力略强于氢键，工艺简单，无需高温固化，但耐化学腐蚀性较差；

典型应用：消费电子金属外壳的临时防污涂层，以及一些对环保要求较高的水性纳米涂层。

2. 化学结合：高强度高可靠性的核心

化学结合是通过涂层分子与基材表面原子之间形成化学键实现的结合，是目前工业上最常用也是最可靠的结合方式。化学键的强度远高于分子间作用力，能够承受极端环境的考验。

（1）共价键合：工业级可靠性的黄金标准

共价键合是通过涂层分子与基材表面的活性基团发生化学反应，形成稳定的共价键实现的结合，是目前强度最高、耐候性最好的结合方式。

形成机制：最常用的方法是使用硅烷偶联剂作为分子桥梁——偶联剂一端的活性基团与基材表面的羟基发生缩合反应，形成共价键；另一端的活性基团与涂层主体分子发生交联反应，将涂层与基材牢固地连接在一起；

性能提升：经过硅烷偶联剂处理后，涂层与基材的附着力等级可从2B提升至5B，耐盐雾时间从500小时延长至2000小时，高低温循环次数从500次提升至2000次；

工业实证：某国内头部TWS耳机厂商在主板涂覆工艺中引入硅烷偶联剂预处理步骤后，产品因涂层脱落导致的进水返修率从3.2%降至0.1%，使用寿命延长了3倍。华为在其旗舰手机的充电接口涂层中也采用了类似技术，经过10000次插拔测试后，涂层仍保持完整，防水性能无明显衰减。

（2）配位键合

配位键合是通过涂层分子中的配位基团与金属基材表面的金属离子形成配位键实现的结合，特别适合铜、铝、不锈钢等金属基材。

形成机制：涂层分子中含有孤对电子的原子（如氮、氧、硫）作为配体，与金属离子的空轨道形成配位键；

性能特点：结合力强于氢键，略弱于共价键，对金属基材具有良好的附着力和防腐蚀性能；

工业案例：特斯拉车载BMS电池管理系统的铜质引脚涂层，采用含配位基团的氟硅纳米涂层。该涂层与铜表面形成稳定的配位键，经过2000小时中性盐雾测试后，引脚无任何腐蚀痕迹，接触电阻变化<3mΩ，完全满足汽车行业15年/20万公里的使用寿命要求。

（3）金属键合

金属键合是通过气相沉积等技术，在金属基材表面沉积一层金属或合金涂层，两者之间通过金属键实现结合。

形成机制：在真空环境下，金属原子或离子沉积在基材表面，与基材原子相互扩散，形成金属键；

性能特点：结合力极强，附着力等级可达5B，耐温性和耐磨性极佳；

典型应用：电子设备的电磁屏蔽涂层、高温传感器的防护涂层。

3. 机械结合：微观锚定的增强效应

机械结合是通过涂层渗透到基材表面的微观凹坑和缝隙中，固化后形成机械互锁结构实现的结合，类似于“钉子”钉入木材的效果。

（1）锚定效应原理

基材表面并非绝对光滑，而是存在大量微米级和纳米级的凹坑、划痕和孔隙。当液态涂层涂覆在表面时，会在毛细作用下渗透到这些微观结构中，固化后形成无数个微小的“锚点”，将涂层牢牢固定在基材表面。

（2）粗糙度的最优区间

机械结合力的大小与基材表面的粗糙度密切相关，但并非粗糙度越大越好：

当表面粗糙度Ra<0.1μm时，微观凹坑数量不足，锚定效应微弱，结合力差；

当Ra在0.1-1μm之间时，锚定效应最强，结合力达到峰值；

当Ra>1μm时，凹坑过深过大，涂层无法完全填充，会在内部形成气泡和空隙，反而导致结合力下降。

量化数据：第三方实验室测试显示，铝合金表面的粗糙度从Ra=0.05μm增加到Ra=0.5μm时，涂层附着力从2B提升至4B；当粗糙度增加到Ra=2μm时，附着力又降至3B。

（3）工业预处理方法

为了获得最优的表面粗糙度，工业上通常采用以下预处理方法：

喷砂处理：通过高速喷射的砂粒撞击基材表面，形成均匀的微观粗糙结构；

等离子体刻蚀：利用高能等离子体轰击基材表面，选择性地去除材料，形成纳米级粗糙结构；

化学粗化：通过化学腐蚀剂在基材表面形成微观凹凸结构。

4. 复合结合：工业量产的主流方案

单一的结合方式往往存在局限性，无法满足复杂工业环境的要求。现代工业应用中，几乎所有的高可靠性纳米涂层都采用物理结合+化学结合+机械结合的复合体系，通过多种作用机制的协同效应，实现最佳的结合强度和耐候性。

典型复合工艺：等离子体活化+硅烷偶联剂+机械锚定

①. 等离子体活化：首先用氩气或氧气等离子体处理基材表面，一方面去除表面油污和氧化层，另一方面在表面刻蚀出纳米级粗糙结构，增加机械锚定点；同时，等离子体还会在表面引入大量羟基、羧基等活性基团，为后续的化学键合提供反应位点。测试显示，等离子体处理可使基材表面的羟基数量增加5倍以上，表面能从30mN/m提升至70mN/m以上。

②. 硅烷偶联剂处理：涂覆硅烷偶联剂，使其与基材表面的羟基形成共价键，同时在表面引入可与涂层反应的活性基团。

③. 涂层涂覆与固化：涂覆纳米涂层，使其渗透到微观粗糙结构中形成机械锚定，同时与偶联剂发生交联反应形成共价键，此外还有分子间的范德华力和氢键作为补充。

工业实证：大疆创新在其消费级无人机主板上全面采用该复合结合工艺。经过处理的涂层，附着力等级达到5B，经过1000次-40℃至85℃高低温循环、1000小时盐雾测试和1000小时湿热老化后，仍无任何脱落、分层现象，无人机在沿海高盐雾环境下飞行1000小时后，主板无任何腐蚀痕迹。

三、影响结合力的关键控制因素

1. 基材表面状态

基材表面的清洁度是影响结合力的首要因素。表面的油污、灰尘、氧化层和助焊剂残留会形成一层隔离层，阻碍涂层与基材的直接接触，导致结合力大幅下降。测试显示，未清洗的PCB板表面，涂层附着力仅为1B；经过超声波清洗和等离子体清洗后，附着力提升至5B。

2. 涂层配方与固化工艺

涂层中的偶联剂含量、交联度和溶剂体系都会影响结合力。偶联剂含量不足会导致化学键合数量不够，结合力差；含量过高则会形成脆性的界面层，反而降低结合力。固化工艺也至关重要，固化温度不足或时间过短，会导致涂层交联不完全，结合力下降50%以上。

3. 涂层厚度

涂层厚度与结合力呈抛物线关系。当厚度在1-3μm之间时，结合力最佳；当厚度超过5μm时，涂层内部的内应力会急剧增大，容易导致开裂和脱落。测试显示，当涂层厚度从3μm增加到10μm时，附着力从5B降至3B，高低温循环后的开裂率从3%升至40%。

四、常见误区澄清

误区1：涂层越厚，结合力越好

错。过厚的涂层会产生较大的内应力，反而导致结合力下降。电子应用中，1-3μm是兼顾防护性能和结合力的最佳厚度区间。

误区2：共价键结合一定比物理结合牢固

错。如果基材表面清洁度差，即使有共价键形成，数量也会非常有限，结合力可能不如清洁表面上的良好物理结合。例如，未清洗的金属表面上的共价键涂层，附着力可能仅为1B，而经过严格清洗的玻璃表面上的氢键涂层，附着力可达3B。

误区3：粗糙度越大，结合力越好

错。粗糙度存在最优区间，超过这个区间后，过大的凹坑会导致涂层填充不完全，形成气泡和应力集中，反而降低结合力。

总结

纳米涂层与基材的结合是一个多尺度、多机制的复杂过程，物理结合提供基础附着力，化学结合提供高强度和耐候性，机械结合则进一步增强界面稳定性。工业应用中，复合结合体系是实现高可靠性防护的主流方案，通过等离子体预处理、硅烷偶联剂桥接和微观机械锚定的协同作用，可将涂层附着力提升至5B级，满足极端环境下的长期使用要求。

未来，随着电子设备向更精密、更可靠的方向发展，纳米涂层的界面结合技术将朝着分子级精准调控的方向发展，通过设计特定的界面分子结构，实现结合力的按需定制，同时集成防水、防腐蚀、导热、电磁屏蔽等多种功能，为电子产业提供更全面的防护解决方案。
