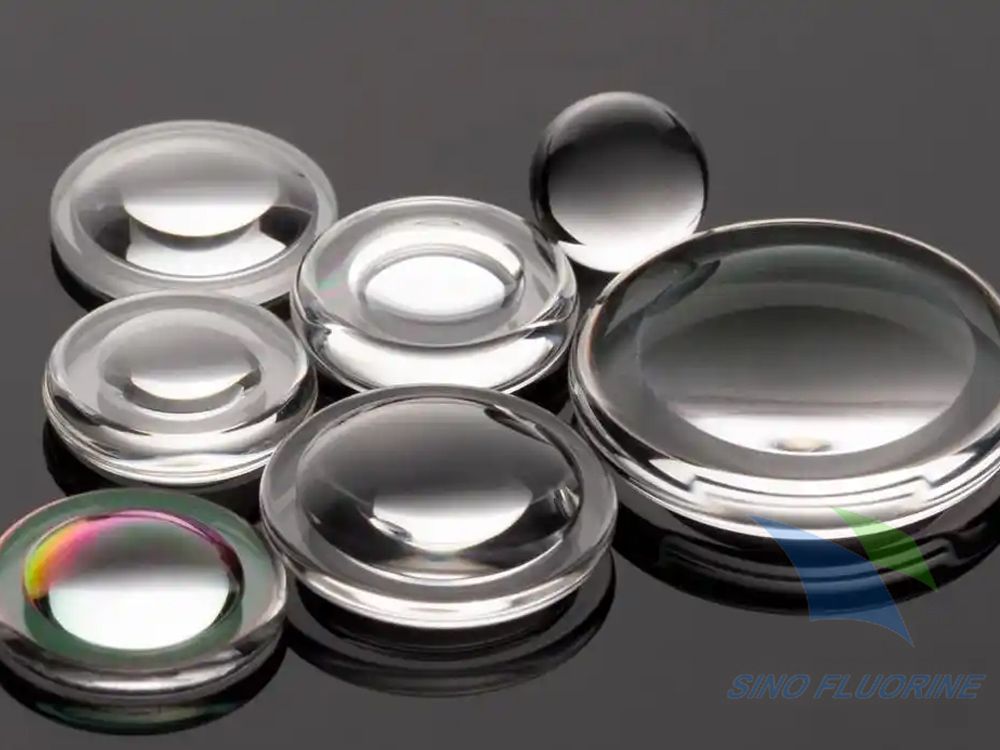

在电子设备防护领域，行业长期存在一个极具诱惑力的误区：认为“将不同功能的纳米涂层叠加使用，就能获得1+1>2的防护效果”。很多工程师为了同时满足防水、防腐蚀、耐磨、防污等多重需求，会随意在PCB板、金属外壳、光学元件表面叠涂有机硅、氟素、丙烯酸等不同类型的纳米涂层。但全球电子制造业的失效统计数据显示：约40%的纳米涂层批量失效源于不当混用，这类失效具有极强的隐蔽性——初期外观和简单防水测试完全合格，但在使用3-6个月后会出现涂层脱落、分层、起泡、防护性能骤降等问题，最终导致设备进水、腐蚀、短路。
事实上，绝大多数不同类型的纳米涂层不能随意混用，但经过科学设计的“底涂+面涂”复合体系，不仅安全可行，还能实现单一涂层无法达到的综合防护性能。
一、不能随意混用的四大底层冲突机制
不同类型纳米涂层的分子结构、固化方式、表面能和热物理性质存在本质差异，随意叠加会引发界面、化学、物理和功能层面的多重冲突，最终导致防护体系全面失效。
1. 界面不相容：最常见的失效诱因
纳米涂层的附着力依赖于分子间的范德华力和化学键合，而不同涂层的表面能差异巨大，会导致层间无法形成有效结合。行业通用的界面结合力阈值为5MPa，当层间结合力低于2MPa时，在温度循环或振动作用下必然发生脱落。
量化数据：氟素纳米涂层的表面能仅为15-25mN/m，而丙烯酸、聚氨酯类涂层需要基材表面能大于35mN/m才能良好附着。如果在氟素涂层表面直接涂覆丙烯酸涂层，层间结合力仅为0.5MPa，百格测试附着力等级仅为1B（35%-65%脱落），经过100次-40℃至85℃冷热循环后，100%的样品会出现涂层成片脱落。
失效案例：2024年某车载摄像头厂商为了同时满足防水和防雾需求，在氟素防水涂层表面直接涂覆丙烯酸防雾涂层。产品下线时防水测试合格，但装车运行3个月后，85%的摄像头出现涂层分层脱落，导致镜头进水起雾，成像模糊。拆解分析发现，两层涂层之间没有形成任何化学键合，仅靠微弱的物理吸附连接，在温度循环应力下轻易分离。
2. 固化反应冲突：隐形的内部破坏
不同固化机制的涂层（热固化、UV固化、常温自固化）混用，会导致固化不完全或发生副反应，在涂层内部形成气泡、针孔和疏松结构。
未完全固化的底层污染：如果在未完全固化的热固化涂层表面涂覆UV固化涂层，底层残留的活性基团会与UV涂层的光引发剂发生反应，消耗光引发剂，导致UV涂层固化不完全，交联度从90%降至50%以下，水汽透过率上升3倍以上。
溶剂侵蚀：溶剂型涂层的溶剂会溶解或溶胀已固化的其他类型涂层，破坏其三维网络结构。例如，丙烯酸涂层的溶剂会严重溶胀有机硅涂层，导致其体积膨胀15%-30%，最终出现起泡、软化和发粘现象。
3. 表面能梯度反转：无法形成连续膜层
涂层的铺展遵循“高表面能基材可以铺展低表面能液体，反之则不能”的基本规律。如果错误地将低表面能涂层涂在底层，高表面能涂层涂在顶层，会导致顶层涂层无法铺展，形成珠状液滴，最终产生大量针孔和漏涂区域。
实验验证：在有机硅涂层（表面能22mN/m）表面涂覆水性丙烯酸涂层（表面能45mN/m），丙烯酸涂层会立即收缩成直径1-5mm的液滴，无法形成连续薄膜，漏涂面积超过60%，完全失去防护作用。
4. 功能互斥：性能相互抵消
不同功能的纳米涂层设计目标相互冲突，混用会导致双方性能都大幅下降：
疏水与导电互斥：疏水涂层的绝缘特性会使导电涂层的接触电阻升高100倍以上，完全失去导电功能；
耐磨与疏水互斥：高硬度耐磨涂层通常表面能较高，会破坏疏水涂层的低表面能特性，使接触角从150°降至90°以下；
透明与防腐蚀互斥：厚膜防腐蚀涂层会影响光学透过率，而超薄透明涂层的防腐蚀能力有限。
二、绝对禁止的三类高危混用组合
基于全球数百万台电子设备的失效数据分析，以下三类组合的失效概率超过90%，属于工业生产中的绝对禁忌。
1. 有机硅涂层与丙烯酸/聚氨酯涂层
这是最常见也是失效最严重的组合。有机硅涂层的分子链柔顺性好，但表面能极低，与丙烯酸、聚氨酯的相容性极差。无论涂覆顺序如何，都会出现严重的层间分离问题。
失效案例：某工业控制PLC厂商为了提升防护等级，在原有聚氨酯三防漆表面再涂一层有机硅纳米防水涂层。经过1000小时双85（85℃/85%RH）老化测试后，所有样品都出现了有机硅涂层大面积起泡脱落的现象，盐雾测试仅能通过24小时，远低于设计要求的500小时。
2. 氟素涂层与任何水性涂层
氟素涂层的疏水性极强，水性涂层在其表面无法铺展，会形成大量针孔和漏涂。同时，水性涂层中的水分会被氟素涂层阻隔，无法正常挥发，在层间形成水膜，加速金属基材的腐蚀。
失效案例：某TWS耳机厂商在氟素防水涂层表面涂覆水性导电胶作为充电触点的保护。产品下线时充电功能正常，但使用1个月后，30%的耳机出现充电失效问题。拆解发现，水性导电胶与氟素涂层之间形成了一层水膜，导致接触电阻从3mΩ飙升至100mΩ以上，电流无法正常通过。
3. 不同固化机制涂层的顺序颠倒
正确的固化顺序应该是“先热固化后UV固化，先常温固化后高温固化”。如果顺序颠倒，会导致底层涂层无法完全固化，残留的小分子物质会不断迁移到层间，形成气泡和分层。
失效案例：某消费电子厂商为了提高生产效率，先涂UV固化涂层，再涂热固化涂层。UV涂层固化后形成了致密的屏障，阻碍了热固化涂层溶剂的挥发和交联反应的进行。产品存放2周后，出现了大面积的层间起泡现象，涂层轻轻一刮就会脱落。
三、科学可行的复合涂层体系：1+1>2的工业级方案
虽然随意混用不可行，但经过精心设计的“功能分层”复合体系，能够将不同涂层的优势结合起来，实现单一涂层无法达到的综合性能。目前工业界成熟的复合结构主要有以下三类。
1. 附着力增强底涂+疏水功能面涂
这是应用最广泛的复合体系，解决了氟素涂层附着力差的痛点。底涂采用高附着力的硅烷偶联剂或改性环氧涂层，与基材形成牢固的化学键合；面涂采用低表面能的氟硅或全氟聚醚涂层，提供优异的疏水防污性能。
性能提升：单一氟硅涂层在铝合金表面的附着力通常为3B，而采用“硅烷底涂+氟硅面涂”的复合体系后，附着力提升至5B（无任何脱落），中性盐雾测试时间从500小时延长至2000小时，高低温循环次数从500次提升至2000次。
工业实证：大疆创新在其消费级无人机主板和金属外壳上全面采用该复合体系。无人机在沿海高盐雾环境下飞行1000小时后，主板无任何腐蚀痕迹，外壳仍保持良好的疏水防污性能，因进水和腐蚀导致的故障率降低了80%以上。
2. 耐磨硬涂层+疏水软涂层
该体系解决了疏水涂层耐磨性差的行业难题。底涂采用高硬度的无机陶瓷涂层（如二氧化硅、氧化铝），提供优异的耐磨和抗刮伤性能；面涂采用超薄的氟素涂层（厚度<100nm），填充陶瓷涂层的微孔并提供疏水性能。
性能提升：单一氟素涂层的耐钢丝绒摩擦次数通常不足100次，而复合体系的耐摩擦次数可达5000次以上，同时保持140°以上的静态水接触角。
工业实证：华为在其旗舰手机的金属中框和摄像头镜片上采用该复合涂层。经过1000次牛仔裤口袋摩擦测试后，涂层的疏水性能仅下降5%，远优于单一氟素涂层的60%下降幅度，有效解决了手机使用过程中涂层磨损导致的防污性能下降问题。
3. 防腐蚀内层+防污外层
该体系主要应用于工业电子和车载电子领域，同时满足防腐蚀和防油污的需求。内层采用致密的环氧或聚氨酯涂层，阻挡水汽和腐蚀性离子的渗透；外层采用低表面能的全氟聚醚涂层，防止油污、灰尘和化学物质的附着。
性能提升：单一环氧涂层的耐油污性能较差，容易被工业清洗剂和机油侵蚀；而复合体系的耐工业清洗剂浸泡时间从24小时延长至168小时，同时保持优异的防腐蚀性能。
工业实证：特斯拉在其车载BMS电池管理系统和电机控制器上采用该复合涂层。经过1000小时盐雾测试和1000次高低温循环后，涂层完好无损，BMS的绝缘电阻始终保持在10¹²Ω以上，完全满足汽车行业15年/20万公里的使用寿命要求。
四、工业级复合涂层的设计与验证规范
任何复合涂层体系在导入量产前，都必须经过严格的兼容性验证和可靠性测试，遵循以下五大核心原则。
1. 层间兼容性优先验证
首先进行层间附着力测试，采用交叉划格法（ISO 2409标准），要求层间附着力等级≥4B。然后进行溶剂兼容性测试，将底层涂层浸泡在顶层涂层的溶剂中24小时，要求无溶解、无溶胀、无变色现象。
2. 严格遵循固化顺序
先涂需要高温固化的涂层，后涂低温固化的涂层；
先涂UV固化涂层，后涂常温自固化涂层；
每一层涂层必须完全固化后，才能涂覆下一层，通常需要增加一道60℃/30分钟的后固化工序，去除残留溶剂和小分子。
3. 精准控制涂层厚度
复合涂层的总厚度应控制在5μm以内，每层厚度1-2μm。过厚的涂层会导致内应力增大，在温度循环时容易开裂。测试显示，当总厚度超过10μm时，高低温循环后的开裂率会从3%升至40%以上。
4. 统一的表面预处理
每一层涂层涂覆前，都必须对表面进行等离子清洗处理，去除表面油污、灰尘和氧化层，提高表面能至40mN/m以上，确保涂层能够良好铺展和附着。
5. 全面的加速老化验证
复合涂层体系必须通过以下三项核心可靠性测试：
双85湿热测试：85℃/85%RH环境下测试1000小时，要求涂层无起泡、无脱落、无变色，绝缘电阻≥10¹⁰Ω；
高低温循环测试：-40℃至85℃循环1000次，要求涂层无开裂、无分层，附着力保持≥4B；
中性盐雾测试：5%NaCl溶液喷雾测试1000小时，要求基材无红锈，涂层无起泡、无脱落。
五、常见误区澄清
误区1：叠涂的涂层越多，防护效果越好
错。每增加一层涂层，就会增加一个界面失效的风险，同时内应力也会呈线性增长。通常两层复合体系已经能够满足绝大多数应用需求，三层以上的复合体系不仅不会提升防护效果，反而会导致可靠性大幅下降。
误区2：同体系的涂层可以随便混
错。即使是同一体系的不同牌号涂层，由于配方、固化剂、溶剂的差异，也可能存在兼容性问题。例如，不同牌号的氟硅涂层，其交联剂类型和含量不同，混用可能导致交联不完全，防护性能下降50%以上。
误区3：只要面涂性能好，底层差一点没关系
错。底层涂层是整个防护体系的基础，其附着力和致密性直接决定了整个体系的使用寿命。如果底层存在针孔、气泡或附着力差的问题，即使面涂性能再好，水汽也会通过底层的缺陷渗透到基材表面，导致腐蚀失效。
总结
不同类型的纳米涂层不能随意混用，但经过科学设计的复合体系是可行且高效的。随意混用会引发界面不相容、固化冲突、表面能梯度反转和功能互斥等问题，导致批量失效；而“底涂+面涂”的分层结构能够将不同涂层的优势结合起来，实现附着力、耐磨性、防腐蚀性和疏水性的协同提升。
在工业应用中，应优先选择经过市场验证的单一专用纳米涂层。当单一涂层无法满足多重性能需求时，必须遵循“先验证、后量产”的原则，进行全面的层间兼容性测试和可靠性验证，确保复合体系的长期稳定性。随着纳米材料技术的不断进步，功能集成化的复合涂层将成为未来电子防护领域的发展方向，为电子设备提供更全面、更可靠的保护。
