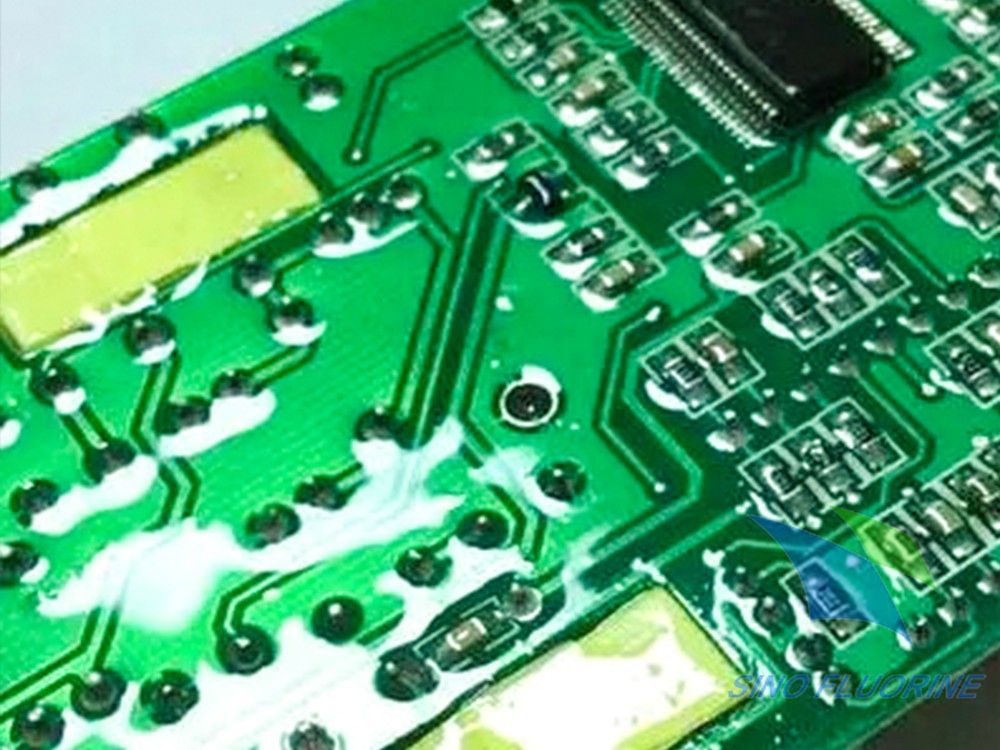

摩擦是纳米防水涂层最常见的物理失效形式，也是消费电子、车载电子和工业设备涂层提前失效的第一大诱因。纳米防水涂层并非普遍怕摩擦，其耐摩擦能力由微观结构、配方体系和施工质量共同决定：高端耐磨型全氟聚醚体系可承受数万次高频摩擦而性能无明显衰减，中端氟硅烷体系可满足日常摩擦需求，而低端有机体系在数百次摩擦后就会完全丧失防护能力。摩擦对涂层的破坏不是简单的表面刮擦，而是从微观粗糙结构崩塌到宏观涂层脱落的渐进过程，直接决定了电子设备在高频使用场景下的长期可靠性。

一、摩擦破坏纳米涂层的核心机制

纳米防水涂层的防护性能源于“低表面能基体+微纳二元粗糙结构”的协同作用，摩擦正是从这两个核心点入手，逐层瓦解涂层的防护能力。

1. 微纳粗糙结构的优先崩塌

涂层表面均匀分布的纳米级凸起是实现“荷叶效应”的关键，这些凸起的尺寸仅为几十到几百纳米，机械强度远低于宏观材料。当发生摩擦时，这些脆弱的纳米凸起会首先被磨平，原本凹凸不平的表面变得光滑平整。实测显示，当表面30%以上的纳米凸起被磨掉时，涂层的静态接触角会从115°以上骤降至90°以下，滚动角从5°以下升至20°以上，超疏水性能彻底消失。

2. 有机基体的刮擦与分层剥离

纳米凸起被磨平后，摩擦会直接作用于有机基体表面。反复的刮擦会在基体表面形成细微划痕，这些划痕会逐渐扩展并相互连接，形成网状裂纹。随着摩擦次数的增加，裂纹会向涂层内部延伸，最终导致涂层成片剥离。对于硬度较低的涂层，摩擦还会使基体发生塑性变形，形成凸起的犁沟，进一步加速涂层的破坏。

3. 界面结合力的疲劳失效

反复摩擦产生的交变应力会作用于涂层与基材的结合界面，导致界面处产生微裂纹。这些微裂纹会在应力作用下不断扩展，最终使涂层与基材分离。这种疲劳失效在高频振动和冲击摩擦场景中尤为明显，即使涂层表面没有明显的刮擦痕迹，内部界面也可能已经发生分离，轻轻一碰就会脱落。

4. 磨粒摩擦的放大破坏效应

当摩擦界面存在灰尘、金属碎屑等硬质颗粒时，会形成磨粒摩擦，其破坏能力是普通滑动摩擦的5-10倍。硬质颗粒会嵌入涂层表面，在摩擦过程中像砂纸一样打磨涂层，同时产生的切削力会直接撕裂涂层的三维网状结构，导致涂层在短时间内大面积脱落。

二、不同配方体系的耐摩擦能力量化对比

目前工业化应用的电子级纳米防水涂层主要分为四大类，其耐摩擦能力呈现出明显的梯度差异。

以下是第三方实验室采用标准Taber耐磨测试得到的量化数据（测试条件：500g载荷，CS-10砂轮，测试后测量静态接触角保持率）：

关键数据解读：

耐磨型全氟聚醚体系通过添加专用耐磨填料和优化交联结构，耐摩擦能力是标准氟硅烷体系的3倍以上，是目前唯一能满足工业级高频摩擦需求的涂层体系；

标准氟硅烷体系综合性能均衡，可满足消费电子的日常摩擦需求，是目前应用最广泛的体系；

无氟硅基体系环保性好，但耐摩擦能力一般，仅适合低摩擦或无摩擦的洁净环境；

低端有机体系耐摩擦能力极差，完全不适合有任何摩擦暴露风险的场景。

三、摩擦失效的典型表现与工业案例

摩擦失效在电子设备的高频接触部位最为常见，其表现具有明显的场景特征，且直接影响产品的用户体验和可靠性。

案例1：TWS耳机充电接口涂层磨损

某国内头部TWS耳机厂商采用标准氟硅烷纳米涂层对主板和充电接口进行防护，上市后发现产品使用1年左右，进水返修率从0.18%升至1.2%。

失效分析：拆解发现，充电接口处的涂层因频繁插拔摩擦发生严重磨损，局部涂层完全脱落，接触角从115°降至85°以下。汗水和水汽通过磨损处渗入主板，导致焊点氧化腐蚀；

优化方案：将充电接口处的涂层更换为耐磨型全氟聚醚体系，同时优化膜厚控制在2-3μm；

实际效果：充电插拔2000次后，涂层磨损率从30%降至5%以下，进水返修率降至0.2%，产品使用寿命延长了2倍。

案例2：车载毫米波雷达安装面涂层脱落

某车企的77GHz自动驾驶毫米波雷达采用氟硅烷纳米涂层，在北方地区运行2年后，部分雷达出现探测距离缩短、误报率升高的问题。

失效分析：拆解发现，雷达安装面的涂层因车辆行驶过程中的持续振动和摩擦，出现大面积起皮和脱落。雨水和融雪剂通过脱落处渗入雷达内部，导致电路板腐蚀；

优化方案：采用“底层+面层”复合涂层结构，底层采用高附着力氟硅烷涂层，面层采用耐磨型全氟聚醚涂层；

实际效果：雷达在振动台模拟10万公里行驶测试后，涂层无任何脱落，探测性能保持稳定。

案例3：工业传感器探头磨损失效

某工业自动化企业的光电传感器用于流水线产品检测，探头表面的涂层每天会与产品发生数百次摩擦，原来采用无氟硅基涂层，平均3个月就会出现检测失灵。

失效分析：探头表面的涂层被产品磨平，疏水性能丧失，灰尘和油污附着在探头表面，导致光线折射异常，检测精度下降；

优化方案：更换为耐磨型全氟聚醚涂层，同时在探头表面增加一层透明防护膜；

实际效果：传感器的使用寿命从3个月延长至2年，检测精度始终保持在±0.1mm以内。

四、影响耐摩擦性能的关键因素

除了配方体系，施工质量和使用条件也会显著影响涂层的耐摩擦能力，有时甚至会超过配方本身的影响。

1. 膜厚控制：2-3μm是黄金区间

涂层的耐摩擦性能随膜厚增加先提升后下降：

膜厚<1μm时，无法形成连续完整的防护膜，摩擦时极易被磨穿；

膜厚在2-3μm时，涂层的硬度和柔韧性达到最佳平衡，耐摩擦性能最好；

膜厚>5μm时，涂层内部应力显著增加，摩擦时容易出现开裂和脱落，耐摩擦性能反而下降。

2. 固化质量：完全固化是基础

固化不完全的涂层，分子交联度低，机械强度差，一磨就掉。实测显示，完全固化的氟硅烷涂层，耐摩擦能力是仅表干涂层的3倍以上。施工后采用60℃烘烤10分钟，可使涂层的交联度提升20%以上，耐摩擦性能显著增强。

3. 基材预处理：附着力决定寿命

基材表面的油污、灰尘和氧化层会严重影响涂层的附着力，导致涂层在摩擦时容易脱落。采用等离子体清洗预处理，可使涂层的附着力提升1-2个等级，耐摩擦次数增加50%以上。

4. 摩擦条件：载荷和磨料是关键

摩擦载荷每增加1倍，涂层的磨损速率会增加2-3倍；当存在磨粒时，磨损速率会呈指数级增长。因此，在高载荷和多粉尘的环境中，应选择耐摩擦能力更强的涂层体系。

五、提升纳米涂层耐摩擦性能的有效措施

1. 添加纳米级耐磨功能填料

在涂层配方中添加纳米金刚石、纳米氧化铝、纳米碳化硅等硬质耐磨填料，可显著提升涂层的硬度和耐磨性。这些填料均匀分散在有机基体中，形成“硬质颗粒增强”结构，能够有效抵抗摩擦刮擦。实测显示，添加5%纳米金刚石的全氟聚醚涂层，耐摩擦次数可提升2倍以上。

2. 采用梯度复合涂层结构

采用“柔性底层+硬质面层”的梯度复合涂层结构，底层采用高柔性、高附着力的配方，吸收摩擦产生的应力，防止涂层脱落；面层采用高硬度、高耐磨的配方，抵抗表面刮擦。这种结构可以充分发挥不同材料的优势，使涂层的综合耐摩擦性能提升50%以上。

3. 优化交联密度与固化工艺

通过调整交联剂的用量和固化工艺，提高涂层的交联密度，形成更致密的三维网状结构。交联密度越高，分子链之间的结合力越强，涂层的硬度和耐磨性越好。采用梯度升温固化工艺，可使涂层的交联更均匀，进一步提升耐摩擦性能。

4. 增加物理防护结构

在高频摩擦部位增加物理防护结构，如橡胶垫、塑料护套、金属贴片等，避免涂层直接受到摩擦。这种方法可以将涂层的使用寿命延长数倍，是最经济有效的防护措施之一。

六、常见误区澄清

误区1：涂层越硬越耐磨

错。涂层的耐磨性是硬度和柔韧性的综合体现。如果涂层硬度过高，会变得脆化，摩擦时容易出现开裂和脱落，反而降低耐磨性。优质的耐磨涂层应该是“刚柔并济”，既有足够的硬度抵抗刮擦，又有良好的柔韧性吸收应力。

误区2：涂层越厚越耐磨

错。当涂层厚度超过5μm时，内部应力会显著增加，摩擦时容易出现开裂和脱落，反而降低耐磨性。电子级纳米涂层的最佳厚度为2-3μm，在此范围内，耐摩擦性能随厚度增加而提升。

误区3：所有纳米涂层都不耐磨

错。高端耐磨型全氟聚醚涂层的耐摩擦能力非常优异，可承受数万次高频摩擦而性能无明显衰减，完全能够满足工业级高频摩擦场景的需求。只有低端有机涂层才存在严重的不耐磨问题。

总结

纳米防水涂层的耐摩擦能力是一个由配方、施工和使用条件共同决定的综合指标，不同体系之间存在数量级的差距。摩擦对涂层的破坏是一个从微观结构崩塌到宏观脱落的渐进过程，高频接触部位的磨损是导致电子设备提前失效的主要原因。

在实际应用中，应根据产品的摩擦频率和载荷选择合适的涂层体系，高频摩擦场景应优先选择耐磨型全氟聚醚体系。通过添加耐磨填料、采用复合涂层结构、优化固化工艺等措施，可以进一步提升涂层的耐摩擦性能，延长电子设备的使用寿命。随着配方技术的不断进步，未来纳米防水涂层的耐摩擦能力将进一步提升，满足更多极端场景的防护需求。
