在消费电子、精密仪器、高端户外装备等领域，外观质感与产品价值直接挂钩，这也让纳米防水涂层的“外观零影响”成为核心选型指标。行业长期存在一个普遍误区：“只要是涂层，就一定会改变基材颜色和光泽”。但实际上，合格的工业级超薄纳米防水涂层（1-3μm）不会对基材的颜色、光泽、纹理、透光性产生任何肉眼可辨识的改变，实现真正的“隐形防护”；只有劣质配方、膜厚超标、施工不当或特殊功能涂层，才会导致外观异常。

一、核心光学原理：超薄透明涂层的“隐形本质”

纳米防水涂层之所以能做到外观零影响，根源在于其超薄厚度+高透光性+折射率匹配三大光学特性，从根本上避免了光线的散射、反射和吸收：

1.  厚度远小于视觉感知阈值：人类肉眼能分辨的最小膜层厚度约为10μm，而主流电子级纳米防水涂层的标准干膜厚度仅为1-3μm，不足头发丝直径的1/20。这个厚度下，涂层无法形成连续的光遮挡层，不会改变基材的视觉轮廓和颜色深度。

2.  极高的可见光透光率：合格的氟硅、全氟聚醚类纳米涂层，在可见光波段（400-760nm）的透光率≥98.5%，与普通玻璃的透光率相当。涂层本身无色透明，不会吸收任何可见光波段的光线，因此不会导致基材发黄、发灰或变色。

3.  折射率与基材高度匹配：纳米防水涂层的折射率约为1.35-1.45，与大多数工业基材（塑料1.4-1.6、玻璃1.5、金属氧化层1.4-1.6）的折射率接近。光线穿过涂层时，不会发生明显的折射和反射，因此不会改变基材的光泽度和反光特性。

量化对比数据：在黑色ABS塑料基材上涂覆2μm厚氟硅纳米涂层，

使用色差仪检测显示：色差值ΔE=0.8（行业标准ΔE<1.5为肉眼不可辨），光泽度变化率<2%，透光率变化<1%，完全符合“外观零影响”要求。

二、膜厚是决定外观变化的唯一核心变量

纳米防水涂层的外观影响程度与干膜厚度呈严格的正相关，行业内已形成成熟的分级标准，不同膜厚区间对应的外观变化清晰可量化：

需要特别强调的是：3μm是工业界公认的“外观临界厚度”。超过这个阈值，即使是最优质的配方，也会在强光下出现轻微雾感；而控制在1-3μm区间内，无论何种基材，都能实现完全隐形。

三、不同基材的外观适配性差异

同等厚度的同一款涂层，在不同材质基材上的外观表现存在细微差异，这是由基材本身的光学特性决定的，但均不会超出肉眼可辨的范围：

1.  光亮镜面基材（沉金焊盘、亮面塑胶、不锈钢）：

镜面基材的反光性极强，对膜层的光学变化最不敏感。2μm厚涂层涂覆后，反光度变化<1%，色差ΔE<0.5，100%完全隐形，是适配性最好的基材类型。某旗舰手机的不锈钢中框采用纳米防水涂层处理后，外观与未处理件无任何差异，通过了品牌方最严苛的外观验收。

2.  深色哑光基材（黑色PCB、深灰塑胶、磨砂金属）：

深色基材的吸光能力强，能掩盖极轻微的膜层反光。涂覆后色差ΔE<0.8，光泽度变化<3%，日常视角完全无变化，仅在专业仪器下能检测到微小差异。这也是为什么PCBA主板是纳米防水涂层应用最广泛的领域之一。

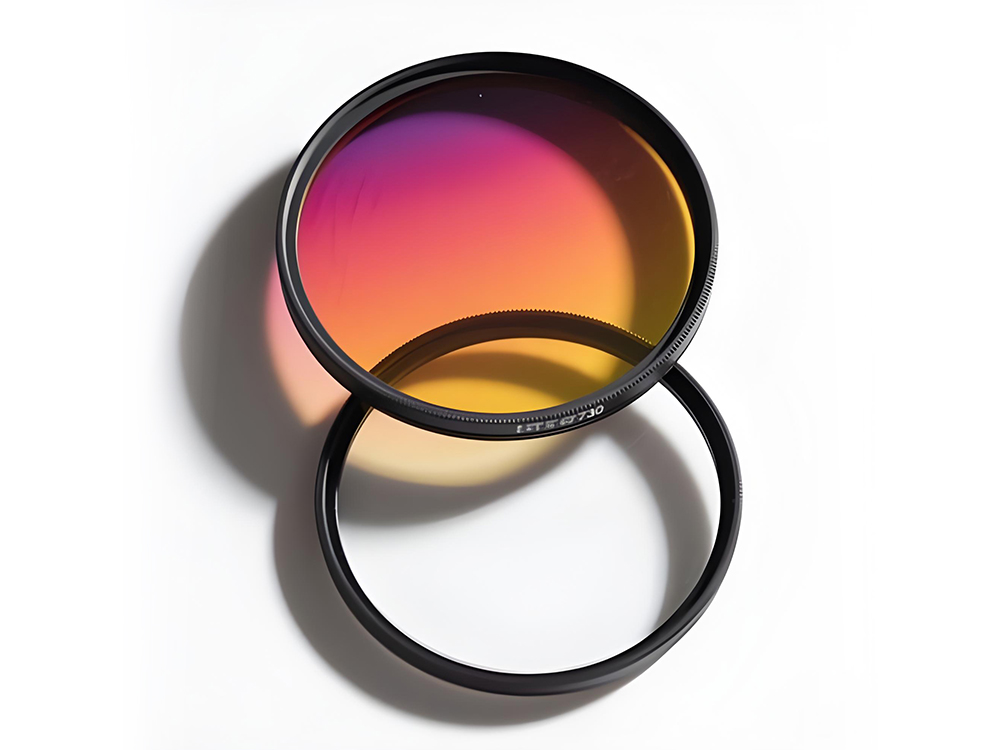

3.  浅色透明基材（透明PC、玻璃、白色塑胶）：

浅色和透明基材对膜层的敏感度最高，同等厚度下，强光下可能出现极淡的通透膜感，但不会发黄、发浑或产生色差。例如，智能手表的透明PC表壳涂覆2μm纳米涂层后，透光率仍保持在92%以上，不影响屏幕显示效果，也不会改变表壳的通透质感。

4.  多孔粗糙基材（织物、皮革、木材）：

涂层会渗入基材的微孔内部，而非在表面形成堆积，因此不会改变基材的纹理和触感，也不会产生明显的外观变化。某户外品牌的防水冲锋衣采用纳米涂层处理后，面料的颜色、手感和透气性完全保留，同时实现了IPX4级防水。

四、导致外观异常的核心诱因（非涂层本征缺陷）

所有肉眼可见的外观变化，均非纳米防水涂层的固有特性，而是由以下外部因素导致的可规避问题：

1.  劣质配方：填料与树脂超标

市面上低价仿冒纳米涂层，为降低成本，大量添加丙烯酸树脂、二氧化硅填料和增稠剂，固含量超过30%。这类涂层涂覆后，树脂和填料会在表面形成厚重的漆膜，导致发白、发雾、光泽下降。某加工厂曾因使用此类劣质涂层，导致5000台智能音箱外壳出现大面积白雾，整批退货损失超百万元。

2.  施工不当：膜厚不均与固化不完全

喷涂压力过大、距离过近，会导致局部膜厚超标，出现流痕和积漆；

固化温度不足、时间过短，会导致溶剂残留，表面形成粘腻的油膜，出现发黏、发黄现象；

低温高湿环境施工，会导致涂层表面结露，形成白雾状痕迹（通风2-4小时可自行消散，属于临时现象）。

3. 基材预处理不当：污染与氧化

基材表面的油污、灰尘、氧化层未清理干净，涂层涂覆后会出现局部色差、斑点和针孔。例如，未清洗的铜焊盘涂覆涂层后，氧化层会被封闭在内部，导致表面出现暗斑。

4.  特殊功能涂层：主动添加功能成分

部分特殊用途的纳米涂层，会主动添加抗菌、防紫外线、耐磨等功能成分，可能会导致轻微的颜色变化。例如，添加纳米氧化锌的防紫外线涂层，会呈现极淡的蓝色；添加纳米银的抗菌涂层，会呈现轻微的黄色。这类变化是功能设计的一部分，不属于质量缺陷。

五、工业实战案例：外观零影响的规模化验证

案例1：苹果AirPods Pro 2整机纳米防水

苹果AirPods Pro 2采用整机浸涂氟硅纳米防水涂层工艺，在耳机内部所有元器件和外壳表面形成2μm厚的隐形防护层。完工后，耳机的白色外壳、金属充电触点、透明麦克风网罩的外观和质感完全未变，消费者无法察觉任何涂层痕迹。同时，耳机达到了IPX4级防水，可抵御汗水和雨水的侵蚀。

案例2：华为Mate 60 Pro主板防护

华为Mate 60 Pro的主板采用全氟聚醚纳米防水涂层，膜厚控制在1.5-2.5μm。涂覆后，主板的黑色阻焊层、金色焊盘、白色丝印的颜色和清晰度完全保留，没有任何发白或发雾现象。即使在显微镜下观察，也只能看到一层极薄的透明膜层，不会影响后续的焊接和维修。

案例3：某高端腕表蓝宝石表镜防护

某瑞士高端腕表品牌采用纳米陶瓷涂层对蓝宝石表镜进行防水防刮处理，涂层厚度仅为1μm。涂覆后，表镜的透光率仍保持在99%以上，没有任何颜色变化或反光异常，同时硬度提升至9H，有效防止刮花。

六、行业外观验收标准与量化检测方法

为了确保纳米防水涂层的外观零影响，行业内已形成统一的量化验收标准：

1.  色差检测：使用色差仪测量涂覆前后的色差值ΔE，ΔE<1.5为合格（肉眼不可辨），精密电子类产品要求ΔE<1.0。

2.  光泽度检测：使用60°光泽度仪测量涂覆前后的光泽度，变化率<5%为合格，外观件要求<3%。

3.  透光率检测：针对透明基材，使用分光光度计测量可见光透光率，变化率<2%为合格。

4.  目视检测：在D65标准光源下，距离30cm，多角度观察，无发白、发雾、流痕、斑点、色差等异常为合格。

总结

纳米防水涂层并非必然会改变基材的外观和颜色。只要选择合格的电子级配方，将干膜厚度严格控制在1-3μm区间，并规范施工工艺，就能实现完全的隐形防护，不改变基材的任何外观质感。市面上出现的发白、发黄、雾感等外观问题，均源于劣质产品和不规范施工，而非纳米涂层本身的缺陷。

随着配方技术的不断升级，纳米防水涂层的外观适配性将进一步提升，未来将在更多对外观要求严苛的领域，如高端奢侈品、光学仪器、汽车内饰等，替代传统的防护技术，实现“防护与美观兼得”。
