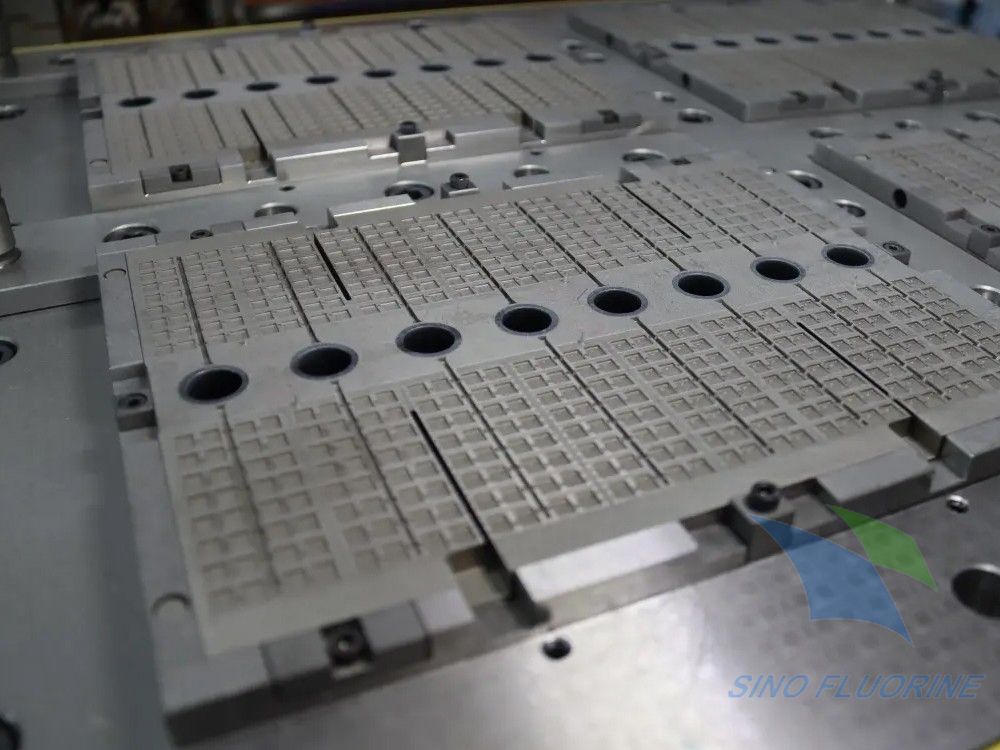

半导体塑封工艺是保护芯片免受机械损伤、湿气侵蚀和环境污染的关键环节，其质量直接决定了元器件的长期可靠性和使用寿命。在塑封前后，元器件表面会残留多种污染物，如切割碎屑、助焊剂残留、油脂、脱模剂和离子杂质等。这些污染物如果不能被彻底清除，会导致塑封体与芯片之间出现分层、空洞、气泡和附着力下降等问题，严重时甚至会引发金属引线腐蚀、电路短路和器件失效。据行业统计数据显示，在半导体封装失效案例中，约40%的失效根源与塑封前后清洗不彻底直接相关。随着先进封装技术向2.5D/3D集成、系统级封装（SiP）和微凸点方向发展，元器件的结构日益复杂，间隙越来越小，传统的水基清洗和碳氢清洗已难以满足高精度清洗需求。氟化液凭借其极低的表面张力、优异的渗透能力、无残留干燥特性和广泛的材料兼容性，成为塑封前后元器件脱脂清洗的首选介质。

一、塑封前后清洗的核心挑战与污染物分析

塑封前后的清洗工序面临着截然不同的挑战，需要清除的污染物类型也存在显著差异。

塑封前清洗是整个封装流程中最关键的清洗环节，其主要任务是清除晶圆切割、芯片贴装和引线键合等工序产生的各类污染物。

这些污染物包括：

有机污染物：主要是助焊剂残留（松香、有机酸、树脂）、芯片贴装胶残留、切割液和润滑油等。这些污染物会降低塑封料与芯片、引线框架之间的附着力，导致分层和脱粘。

颗粒污染物：包括晶圆切割产生的硅屑、金属碎屑和环境尘埃等。颗粒尺寸通常在0.1-10微米之间，一旦被包裹在塑封体内，会形成应力集中点，在温度循环过程中导致塑封体开裂。

离子污染物：主要是氯离子、钠离子、钾离子等，来源于助焊剂、切割液和人体接触。这些离子具有很强的迁移性，在高温高湿环境下会形成导电通路，引发电化学腐蚀和漏电失效。

塑封后清洗的主要任务是清除塑封过程中溢出的溢料（飞边）和表面残留的脱模剂。溢料通常会附着在引脚、焊盘和元器件表面，影响后续的焊接和组装工艺；而脱模剂残留则会降低元器件表面的可焊性，导致焊接不良。

传统清洗方法在应对这些挑战时存在明显的局限性：

水基清洗：表面张力高达72mN/m，无法有效渗透到微凸点下方、引线间隙和芯片底部等狭小区域，形成清洗盲区；干燥过程中产生的毛细力会导致细间距引线变形和焊点桥接；而且水基清洗需要大量的超纯水和复杂的烘干设备，能耗高，流程长。

碳氢清洗：虽然对有机污染物有较好的溶解能力，但干燥速度慢，容易在元器件表面残留油膜；而且碳氢溶剂易燃，存在安全隐患，需要防爆设施。

传统氯化溶剂：如三氯乙烯、三氯乙烷等，虽然清洗效果好，但具有毒性，会破坏臭氧层，已被全球范围内禁止使用。

相比之下，氟化液能够完美解决上述问题，成为塑封前后清洗的理想选择。

二、塑封前后元器件脱脂清洗氟化液的核心技术要求

（一）极低的表面张力与超强渗透能力

表面张力是决定清洗剂渗透能力的关键参数。塑封前的元器件存在大量微小间隙，如微凸点间距已缩小至20-50微米，引线框架与芯片之间的间隙仅为10-30微米，TSV硅通孔的直径甚至小于5微米。为了能够彻底渗透到这些微小间隙中，氟化液的表面张力必须控制在12-18mN/m之间，仅为水的1/4-1/6，是碳氢溶剂的1/2-1/3。

极低的表面张力使氟化液能够像"微观穿针引线"一样，轻松浸润并渗透到任何难以触及的清洗盲区，将隐藏在间隙深处的污染物彻底剥离。实验数据表明，表面张力为16mN/m的氟化液，能够在0.5秒内完全渗透到间距为20微米的微凸点阵列下方，而表面张力为30mN/m的碳氢溶剂则需要10秒以上，且仍有30%的区域无法完全浸润。

（二）适度的溶解与脱脂能力

氟化液的溶解能力通常用KB值（贝壳松脂丁醇值）来表示。对于塑封前后的清洗应用，氟化液的KB值应控制在10-30之间。这一范围的KB值既能有效溶解松香类助焊剂、油脂和脱模剂等有机污染物，又不会对塑封料、光刻胶和芯片钝化层造成损害。

如果KB值过高，氟化液可能会溶解塑封料中的添加剂，导致塑封体变色、开裂或性能下降；如果KB值过低，则无法彻底清除顽固的助焊剂残留。优质的清洗用氟化液通常采用共沸配方，通过多种组分的协同作用，在保证适度溶解能力的同时，提高对不同类型污染物的兼容性。

（三）快速干燥与绝对无残留特性

无残留是半导体清洗最基本的要求之一。任何残留的清洗剂都会对元器件的性能和可靠性造成严重影响。氟化液具有极低的沸点和极高的挥发速率，沸点通常在30-70℃之间，在常温下即可快速挥发，无需额外的热风烘干工序。

更重要的是，氟化液的挥发是完全彻底的，不会在元器件表面留下任何痕迹或油膜。这一点对于塑封前清洗尤为关键，因为任何残留的清洗剂都会影响塑封料与芯片之间的附着力。实验证明，使用氟化液清洗后的元器件表面，其接触角与未污染的洁净表面完全一致，通过傅里叶变换红外光谱（FTIR）检测，无法检测到任何有机残留。

（四）卓越的材料兼容性

塑封前后的元器件由多种材料组成，包括硅、铜、铝、金、银、锡、镍、铅、环氧树脂、聚酰亚胺、硅胶和各种工程塑料等。氟化液必须与所有这些材料具有良好的兼容性，在长期浸泡和使用过程中，不发生腐蚀、溶胀、溶解、变色或性能下降等现象。

行业标准要求，氟化液在50℃下浸泡常用金属材料72小时后，金属的腐蚀速率应小于0.01mm/年；浸泡常用塑料和橡胶材料72小时后，材料的重量变化率应小于1%，硬度变化率应小于5%。现代高端清洗用氟化液经过特殊配方优化，能够满足最严格的材料兼容性要求，即使是对溶剂非常敏感的聚碳酸酯（PC）和聚苯乙烯（PS）等材料，也不会造成任何损害。

（五）超高纯度与极低离子含量

半导体元器件对离子污染物极为敏感。IPC-J-STD-001E标准规定，三级电子产品的离子污染物含量应小于1.5μg/cm²（以NaCl计），而对于航空航天、医疗设备等高端应用，离子污染物含量应控制在0.2μg/cm²以下。

为了满足这一要求，清洗用氟化液必须经过多级精馏和超纯处理，纯度达到99.99%以上，单种金属离子含量应小于0.1ppb，氯离子含量应小于10ppb。任何微量的离子杂质都会在清洗过程中转移到元器件表面，导致表面绝缘电阻下降，在高温高湿环境下引发电化学腐蚀。

（六）优异的电气绝缘性能

虽然塑封前的清洗是在元器件未通电的状态下进行的，但氟化液仍需具备优异的电气绝缘性能，以防止在清洗过程中因静电积累而损坏芯片。优质清洗用氟化液的体积电阻率应大于1×10¹⁵Ω·cm，介电强度应大于40kV/2.5mm，介电常数应小于2.0。

（七）环保与安全性能

随着全球环保法规的日益严格，氟化液的环保性能越来越受到重视。

现代清洗用氟化液必须满足以下环保要求：

臭氧消耗潜能值（ODP）为0，符合《蒙特利尔议定书》的要求

全球变暖潜能值（GWP）应尽可能低，优先选择GWP≤1的产品

挥发性有机化合物（VOC）含量低，符合各国的VOC排放法规

低毒性，无刺激性气味，符合职业健康安全标准

同时，氟化液应无闪点、不可燃，通过UL94 V-0最高级别的阻燃认证，彻底消除火灾隐患，提高生产过程的安全性。

三、先进封装对氟化液的特殊技术要求

随着2.5D/3D集成、倒装芯片（FC）和系统级封装（SiP）等先进封装技术的快速发展，元器件的结构变得更加复杂，对清洗氟化液提出了更高的要求：

1. 微间隙清洗能力：在3D堆叠封装中，芯片之间的间隙已缩小至5-10微米，传统清洗剂根本无法渗透。氟化液需要具备更低的表面张力（≤15mN/m）和更好的润湿性，才能有效清除芯片堆叠层间的污染物。

2. 无应力干燥：先进封装中使用的极薄芯片（厚度小于50微米）和超细引线（直径小于20微米）非常脆弱，干燥过程中产生的任何应力都可能导致芯片开裂或引线断裂。氟化液在挥发过程中几乎不产生表面张力变化，能够实现无应力干燥，完美保护这些精细结构。

3. 兼容性扩展：先进封装中使用了更多的新型材料，如低k介电材料、铜柱凸点、有机基板和底部填充胶等。氟化液需要与这些新型材料具有良好的兼容性，不能造成任何损害。

4. 颗粒去除能力：先进封装对颗粒污染物的控制更加严格，要求能够有效去除0.1微米以下的颗粒。氟化液可以配合超声波或兆声波清洗技术，实现对纳米级颗粒的高效去除。

四、行业标准与测试规范

为了规范半导体封装清洗用氟化液的技术要求，国际和国内制定了一系列相关标准：

IPC-CH-65B：《印制板及组件清洗指南》，规定了电子组件清洗的通用要求和测试方法，是行业内最权威的清洗标准之一。

IPC-J-STD-001E：《电气和电子组件的焊接要求》，明确规定了不同等级电子产品的助焊剂残留量和离子污染物含量限值。

SEMI S2：《半导体制造设备安全指南》，对半导体制造过程中使用的化学品的安全性能提出了要求。

GB/T 38508-2020：《清洗剂挥发性有机化合物含量限值》，规定了清洗剂中VOC的含量限值。

T/CASME XXX-XXXX：《半导体设备零配件清洗技术规范》（征求意见稿），对半导体制造过程中使用的清洗溶剂的技术要求和测试方法进行了详细规定。

这些标准为清洗用氟化液的选型、测试和质量控制提供了重要依据。在实际应用中，还需要根据具体的封装工艺和产品要求，制定更加严格的企业标准。

五、实际应用案例

案例一：某全球领先功率半导体厂商IGBT模块塑封前清洗

IGBT模块是新能源汽车、光伏逆变器和工业传动等领域的核心器件，对可靠性要求极高。该厂商在采用传统水基清洗工艺时，由于无法有效清除IGBT芯片底部和引线间隙的助焊剂残留，导致塑封后分层缺陷率高达2.5%，严重影响产品良率和可靠性。

该厂商引入了基于氟化液的双溶剂清洗工艺，先用碳氢溶剂作为主清洗剂溶解大部分有机污染物，再用氟化液作为漂洗剂进行最终漂洗和干燥。氟化液的表面张力为16mN/m，能够彻底渗透到IGBT芯片底部的微小间隙中，置换出残留的碳氢溶剂和污染物。

工艺改进后，IGBT模块的塑封分层缺陷率从2.5%降至0.03%，产品良率提升了2.47个百分点；同时，由于省去了复杂的烘干工序，生产周期缩短了30%，能耗降低了40%。

案例二：华为海思7nm先进芯片封装清洗

华为海思在其7nm先进芯片的倒装焊封装工艺中，面临着微凸点清洗的巨大挑战。该芯片拥有超过10000个微凸点，间距仅为40微米，传统清洗工艺无法有效清除凸点下方的助焊剂残留，导致焊点桥接缺陷率高达1.2%。

华为海思采用了国产高端清洗用氟化液，配合喷淋和超声波清洗技术，实现了对微凸点阵列的全方位清洗。氟化液的低表面张力使其能够轻松渗透到凸点下方，将助焊剂残留彻底剥离；其快速挥发特性则避免了干燥过程中产生的毛细力导致的焊点变形。

应用结果表明，采用氟化液清洗后，焊点桥接缺陷率从1.2%降至0.005%（50ppm），焊接良率从98.5%提升至99.995%；同时，清洗后的离子污染物含量控制在0.1μg/cm²以下，远优于IPC标准要求。

案例三：某汽车电子厂商塑封后溢料清洗

汽车电子元器件对可靠性要求极高，必须满足AEC-Q100标准。该厂商在生产汽车MCU芯片时，塑封后引脚和焊盘上的溢料问题一直困扰着生产。传统的机械去溢料方法容易损伤引脚和塑封体，且无法彻底清除微小的溢料残留。

该厂商采用了氟化液蒸汽脱脂工艺，利用氟化液蒸汽在元器件表面冷凝，溶解并带走溢料和脱模剂残留。氟化液的溶解能力适中，只会溶解溢料，而不会损伤塑封体和金属引脚。

工艺改进后，溢料去除率达到100%，引脚损伤率从0.8%降至0；同时，由于采用了封闭式蒸汽清洗系统，溶剂回收率达到95%以上，大大减少了溶剂消耗。

六、未来发展趋势

随着半导体技术的不断进步，封装工艺将向更高密度、更薄厚度和更复杂结构方向发展，这对清洗氟化液的性能提出了更高的要求。

未来，清洗用氟化液技术将朝着以下几个方向发展：

1. 更低表面张力：研发表面张力低于12mN/m的氟化液，以满足3D堆叠封装中5微米以下间隙的清洗需求。

2. 更高清洗效率：开发具有更好溶解能力和颗粒去除能力的氟化液配方，缩短清洗时间，提高生产效率。

3. 更环保的配方：研发GWP值更低甚至为零的环保型氟化液，符合全球日益严格的环保法规要求。

4. 定制化解决方案：针对不同的封装工艺和污染物类型，开发定制化的氟化液配方和清洗工艺，实现最佳的清洗效果。

5. 智能化清洗系统：结合传感器技术和人工智能算法，实现对清洗过程的实时监测和智能控制，确保清洗质量的一致性和稳定性。

综上所述，塑封前后元器件脱脂清洗氟化液是半导体封装工艺中不可或缺的关键材料，其性能直接决定了封装产品的良率和可靠性。随着先进封装技术的快速发展，氟化液技术也将不断创新和进步，为半导体产业的持续发展提供坚实的技术支撑。
