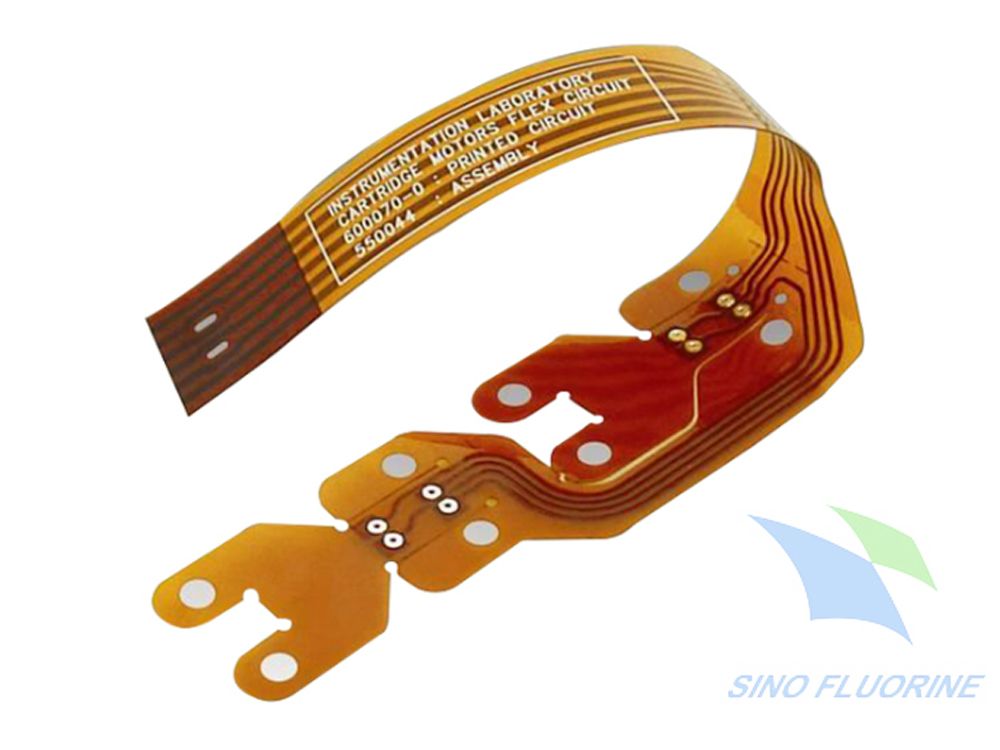

随着消费电子、汽车电子和通信技术的爆发式发展，柔性电路板（FPC）以其轻薄、可弯折、高集成度的独特优势，成为电子设备中不可或缺的核心组件。从折叠屏手机的转轴排线到车载毫米波雷达的信号传输线，从TWS耳机的内部连接到服务器的高速背板，FPC的应用场景不断拓展。据行业研究机构数据，2026年全球FPC市场规模将突破450亿美元，年复合增长率保持在11%以上，其中高精密、高可靠性FPC的占比超过60%。然而，FPC的柔性特性也给制造过程带来了巨大挑战，尤其是清洗环节。FPC是由聚酰亚胺基材、铜箔线路、覆盖膜、压敏胶和补强板等多种材料复合而成的多层结构，不同材料的热膨胀系数、机械强度和化学耐受性差异巨大。传统的水基清洗、半水基清洗和有机溶剂清洗工艺，要么会导致FPC翘曲、分层、弯折性能下降，要么无法彻底清除微小缝隙内的助焊剂和油污残留，严重影响产品的良率和可靠性。据IPC统计，约35%的FPC失效问题与清洗工艺不当直接相关，其中分层、翘曲和离子残留是最主要的失效模式。在这一背景下，电子级氟化液清洗技术凭借其独特的物理化学特性，成为解决FPC清洗难题的理想方案。氟化液具有极低的表面张力、优异的材料兼容性、超高的电气绝缘性和快速挥发性，能够在不损伤FPC柔性结构的前提下，实现360°无死角清洁。然而，行业内对于氟化液如何适配FPC的柔性特性、其作用机制是什么、实际应用效果如何等问题，仍缺乏系统深入的认知。

一、FPC的结构特性与传统清洗的核心痛

要理解氟化液的适配性优势，首先必须明确FPC的独特结构特征，以及这些特征给清洗工艺带来的特殊挑战。FPC与刚性PCB的本质区别在于其柔性可弯折性，这一特性既是其核心优势，也是其清洗难度远高于刚性PCB的根源。

1.1 FPC的多层复合结构与材料异质性

FPC是一种典型的多层异质结构，通常由五层以上的不同材料复合而成，各层材料的物理化学性质差异巨大：

基材层：主要采用聚酰亚胺薄膜，厚度通常在12.5-50μm之间，具有优异的耐高温性和机械强度，但吸湿性较强，容易在高温高湿环境下发生水解。

导电层：采用压延铜箔或电解铜箔，厚度通常在9-35μm之间，形成精细的线路图案，线宽线距已缩小至20μm以下。

覆盖膜层：采用聚酰亚胺薄膜涂覆压敏胶，厚度通常在12.5-25μm之间，用于保护铜箔线路免受氧化和机械损伤。

胶粘剂层：包括压敏胶和热固性胶，用于粘结各层材料，是FPC结构中最薄弱的环节，容易受到化学溶剂和高温的侵蚀。

补强层：采用FR4、不锈钢或聚酰亚胺板，用于增加局部区域的机械强度，方便连接器焊接和组装。

这种多层异质结构导致FPC对温度、湿度和化学溶剂非常敏感。不同材料的热膨胀系数差异可达5-10倍，在高温烘干过程中会产生巨大的内应力，导致FPC翘曲、分层甚至断裂。同时，胶粘剂层和覆盖膜对许多有机溶剂具有溶胀性，容易被传统清洗剂侵蚀，导致粘结力下降。

1.2 传统清洗工艺的三大核心痛点

目前行业内常用的FPC清洗工艺主要包括水基超声波清洗、半水基清洗和有机溶剂清洗，这些工艺都存在明显的局限性，无法满足高精密FPC的清洗要求：

第一，热应力导致的翘曲与分层。水基清洗需要在50-60℃的温度下进行，清洗后还需要在80-100℃的温度下烘干数小时。高温会导致FPC各层材料发生不同程度的膨胀和收缩，产生内应力。实验数据表明，厚度为0.1mm的FPC经过水基清洗和烘干后，翘曲度通常会达到0.8%以上，而当翘曲度超过0.7%时，SMT贴片的偏移率会超过10%，导致焊接不良。更严重的是，高温会使胶粘剂层软化，水分进入层间界面，导致分层。某国内折叠屏厂商早期采用水基清洗工艺处理转轴FPC，分层率高达3.2%，产品良率仅为72%。

第二，机械应力导致的柔性损伤。水基清洗通常采用高压喷淋和超声波振动来增强清洁效果。高压水流会冲击FPC的薄弱区域，尤其是弯折区和薄型基材，导致线路变形、断裂。超声波振动则会产生空化效应，在微小气泡破裂时产生强大的冲击力，损伤细间距线路和覆盖膜。测试显示，经过28kHz超声波清洗30分钟后，FPC的弯折寿命会下降40%以上，从10万次降至6万次以下。

第三，离子残留导致的电化学腐蚀。水基清洗剂中含有表面活性剂、缓蚀剂等化学成分，清洗后如果不能彻底冲洗干净，会在FPC表面留下离子残留。这些离子残留会在潮湿环境下引发电化学腐蚀，导致铜箔线路氧化、断裂，绝缘电阻下降。根据IPC-TM-650标准，电子级FPC的表面离子残留量必须低于1.5μg/cm²，而传统水基清洗的离子残留量通常在5-10μg/cm²之间，无法满足高可靠性要求。此外，水分残留还会导致FPC在后续的回流焊过程中发生"爆板"现象，造成批量报废。

1.3 微结构带来的清洁死角问题

现代FPC的集成度越来越高，出现了大量传统清洗方法无法触及的清洁死角：

细间距引脚与焊盘：BGA和QFP封装的引脚间距已缩小至0.3mm以下，焊盘之间的缝隙非常狭小，高压水流和超声波无法有效进入，助焊剂残留难以清除。

覆盖膜开窗边缘：覆盖膜开窗后，边缘会形成微小的台阶，助焊剂和油污容易积聚在台阶处，形成顽固残留。

盲孔与埋孔：高密度FPC中大量使用盲孔和埋孔，孔径通常在0.1-0.3mm之间，深度可达0.5mm以上，传统清洗剂无法渗透到孔底，导致孔内残留无法清除。

弯折区褶皱：FPC弯折区的覆盖膜会形成微小的褶皱，灰尘和油污容易藏在褶皱内部，难以被彻底清洁。

这些清洁死角的残留会导致接触电阻增大、信号传输不稳定，甚至引发短路故障。据某汽车电子厂商统计，约40%的车载FPC失效问题是由微结构内的残留污染物引起的。

二、氟化液适配FPC清洗的核心机制

电子级氟化液是一种人工合成的惰性液体，具有一系列独特的物理化学特性，能够完美适配FPC的柔性结构和清洗需求。其适配机制主要体现在全材料体系兼容性、低应力无损伤清洗、低温快干无残留和微结构深度渗透四个方面。

2.1 全材料体系兼容性：从根源避免结构损伤

氟化液最核心的优势在于其与FPC所有组成材料的优异兼容性。氟化液的分子结构非常稳定，溶解力极低，不会与聚酰亚胺、铜、压敏胶、覆盖膜等任何材料发生化学反应，也不会导致材料溶胀、溶解或降解。

第三方实验室按照IPC-TM-650标准进行的材料兼容性测试结果显示：

聚酰亚胺基材：在50℃氟化液中浸泡1000小时后，重量变化率<0.1%，拉伸强度保留率>98%，断裂伸长率保留率>95%，弯折次数无明显下降。

覆盖膜与压敏胶：浸泡1000小时后，体积变化率<1%，剥离强度保留率>92%，无起泡、分层现象。

铜箔与金属镀层：腐蚀速率<0.1nm/年，远低于水基清洗剂的10nm/年，无氧化、变色现象。

补强板材料：与FR4、不锈钢、聚酰亚胺等补强材料均无反应，尺寸稳定性良好。

相比之下，传统有机溶剂如异丙醇、丙酮会导致某些压敏胶溶胀，剥离强度下降30%以上；水基清洗剂则会导致聚酰亚胺基材吸水，在高温烘干时产生内应力，引发翘曲和分层。氟化液的全材料兼容性，从根源上避免了清洗过程对FPC柔性结构的损伤，确保了产品的机械性能和可靠性。2.2 低应力无损伤清洗：保护柔性结构与精细线路

氟化液的清洗过程不需要高压喷淋和强超声波振动，能够实现真正的低应力无损伤清洗。这主要得益于其极低的表面张力和优异的润湿性。

电子级氟化液的表面张力仅为16-18mN/m，是水的1/4，酒精的1/3。如此低的表面张力使其具有极佳的流动性和润湿性，能够在没有外力作用的情况下，自动润湿FPC的所有表面，包括细间距引脚、盲孔和覆盖膜开窗边缘。只需要采用温和的浸泡方式，配合低功率超声波（40kHz，功率密度<0.3W/cm²），就能实现优异的清洁效果。

低功率超声波产生的空化效应非常温和，不会对FPC的精细线路和弯折区造成损伤。测试显示，经过氟化液浸泡+40kHz超声波清洗5分钟后，FPC的弯折寿命保持在10万次以上，与清洗前相比无明显变化；而经过水基高压喷淋清洗后，弯折寿命下降至6万次以下。此外，氟化液的密度是水的1.5-2倍，能够使FPC在清洗过程中自然悬浮，避免了与清洗篮的碰撞和摩擦，进一步减少了机械损伤。2.3 低温快干无残留：消除热应力与离子污染

氟化液的沸点通常在40-80℃之间，具有极低的汽化热和快速挥发性。清洗完成后，将FPC从氟化液中取出，剩余的氟化液会在几秒钟内完全挥发，不需要额外的高温烘干工序。这一特性彻底解决了传统水基清洗的热应力问题。

由于不需要高温烘干，FPC在清洗过程中始终处于常温环境，各层材料不会发生热膨胀和收缩，内应力几乎为零。实验数据表明，经过氟化液清洗后，厚度为0.1mm的FPC翘曲度<0.2%，远低于水基清洗的0.8%，完全满足SMT贴片的精度要求。同时，低温清洗也避免了胶粘剂层的软化和水分的侵入，分层率从水基清洗的3.2%降至0.1%以下。

更重要的是，氟化液的挥发是完全彻底的，不会留下任何残留。其离子杂质含量控制在ppt级别，清洗后的FPC表面离子残留量<0.5μg/cm²，远优于IPC标准的1.5μg/cm²，也低于水基清洗的5μg/cm²。这彻底消除了离子残留导致的电化学腐蚀风险，显著提高了FPC的长期可靠性。2.4 微结构深度渗透：实现360°无死角清洁

氟化液极低的表面张力和低粘度，使其具有极强的渗透能力，能够深入到FPC最微小的缝隙和孔洞内部，实现360°无死角清洁。

实验表明，氟化液能够轻松渗透到宽20μm、深100μm的微缝隙中，渗透时间<1秒。对于直径0.1mm、深0.5mm的盲孔，氟化液能够在3秒内完全充满孔道，并将孔内的助焊剂残留溶解带出。相比之下，水的表面张力高达72mN/m，无法渗透到如此微小的结构中，只能清除表面的污染物。

在BGA底部的清洗中，氟化液的优势更加明显。BGA焊球间距通常为0.4-0.8mm，底部与FPC之间的缝隙仅为0.1-0.2mm。水基清洗剂无法有效进入这个区域，助焊剂残留清除率仅为65%左右；而氟化液能够完全渗透到BGA底部，助焊剂残留清除率达到99.5%以上。这对于高密度封装的FPC来说，具有至关重要的意义。三、不同清洗工艺对FPC性能影响的量化对比

为了客观评估氟化液清洗对FPC性能的影响，我们参考了多家第三方实验室和工业界的测试数据，从清洁度、机械性能、电气性能和可靠性四个维度，对氟化液浸泡清洗、水基超声波清洗、半水基清洗和传统有机溶剂清洗进行了全面的量化对比。

3.1 测试条件与方法

测试样品采用相同规格的双层FPC，基材厚度25μm，铜箔厚度18μm，覆盖膜厚度25μm，线宽线距50μm，带有BGA封装和盲孔结构。所有样品在相同的生产条件下制备，然后分别采用四种不同的清洗工艺进行处理：

1. 氟化液浸泡清洗：50℃浸泡5分钟，配合40kHz超声波，功率密度0.3W/cm²，蒸汽漂洗1分钟，自然晾干。

2. 水基超声波清洗：55℃水基清洗剂清洗10分钟，纯水漂洗3次，每次5分钟，80℃热风烘干60分钟。

3. 半水基清洗：45℃半水基清洗剂清洗8分钟，纯水漂洗3次，每次5分钟，80℃热风烘干45分钟。

4. 有机溶剂清洗：常温异丙醇浸泡10分钟，超声波清洗3分钟，氮气吹干。

清洗完成后，按照IPC-TM-650标准对样品进行各项性能测试。

3.2 性能对比结果

3.3 结果分析

从测试数据可以看出，氟化液清洗在所有关键性能指标上都显著优于其他三种清洗工艺：

清洁度方面：氟化液清洗的表面离子残留量最低，BGA底部和盲孔的清洁率最高，能够彻底清除各种类型的污染物。

机械性能方面：氟化液清洗后的FPC翘曲度最小，弯折寿命最长，覆盖膜剥离强度保留率最高，完全没有损伤FPC的柔性结构。

电气性能方面：氟化液清洗后的绝缘电阻最高，湿热测试后的绝缘电阻保留率也最高，说明其具有最佳的长期电气稳定性。

可靠性方面：经过1000次温度循环测试后，氟化液清洗的FPC分层率仅为0.08%，远低于水基清洗的3.2%，产品良率达到99.5%。

特别值得注意的是，水基清洗在清洁度和机械性能方面的表现最差，这与FPC的多层异质结构密切相关。水的高表面张力导致其无法渗透到微结构内部，清洁效果差；高温烘干导致的热应力则严重损伤了FPC的柔性结构，降低了产品的可靠性。四、典型行业应用案例与工程价值

氟化液清洗技术已经在全球范围内的多个行业得到了广泛应用，尤其是在对FPC可靠性要求极高的折叠屏、车载电子、TWS耳机和服务器等领域，取得了显著的工程效果。

4.1 折叠屏手机转轴FPC：解决分层与弯折寿命难题

折叠屏手机的转轴FPC是整个手机中最关键、最脆弱的部件之一，需要承受数十万次的弯折，同时还要保证信号传输的稳定性。转轴FPC的清洗一直是行业难题，传统水基清洗导致的分层和弯折寿命下降问题，曾严重制约了折叠屏手机的量产。

某国内头部折叠屏厂商早期采用水基清洗工艺处理转轴FPC，产品良率仅为72%，主要失效模式是覆盖膜分层和线路断裂。经过10万次弯折测试后，FPC的故障率高达5.3%，无法满足产品的使用寿命要求。

2024年，该厂商全面改用电子级氟化液浸泡清洗工艺，具体参数为：50℃浸泡5分钟，配合40kHz低功率超声波，蒸汽漂洗1分钟。采用新工艺后，取得了显著的效果：

产品良率从72%提升至99.5%；

覆盖膜分层率从3.2%降至0.08%；

弯折寿命从20万次提升至50万次以上；

表面离子残留量从6.2μg/cm²降至0.4μg/cm²；

售后因FPC失效导致的返修率从4.7%降至0.2%。

目前，该厂商的所有折叠屏机型均采用氟化液清洗工艺，累计出货量超过5000万台，FPC的可靠性得到了市场的充分验证。

4.2 车载毫米波雷达FPC：满足车规级可靠性要求

车载毫米波雷达是自动驾驶系统的核心传感器，工作环境极其恶劣，需要承受-40℃至125℃的温度循环、高强度的振动和潮湿盐雾的侵蚀。车载FPC的清洗质量直接关系到雷达的性能和安全性，必须满足AEC-Q200车规级标准的要求。

某国际知名汽车电子Tier1厂商在生产77GHz毫米波雷达FPC时，最初采用半水基清洗工艺，产品在温度循环测试中的故障率高达3%，无法满足车规级要求。失效分析表明，故障原因是BGA底部的助焊剂残留没有被彻底清除，在温度循环过程中引发了电化学腐蚀，导致线路断裂。

该厂商改用氟化液清洗工艺后，BGA底部的助焊剂残留清除率从78%提升至99.6%。经过AEC-Q200标准的1000次温度循环测试（-40℃~125℃）和1000小时湿热测试（85℃/85%RH）后，产品故障率从3%降至0.05%，盐雾测试通过率从82%提升至100%，完全满足车规级可靠性要求。

4.3 TWS耳机FPC：提升连接稳定性与良率

TWS耳机内部空间狭小，FPC的集成度非常高，连接器引脚间距通常小于0.3mm。传统清洗方法无法彻底清除连接器引脚之间的助焊剂和油污残留，导致接触电阻增大，蓝牙连接不稳定，通话中断和杂音问题频发。

某国内大型TWS耳机代工厂采用异丙醇清洗工艺，产品的连接器接触电阻平均值为85mΩ，最大值超过200mΩ，蓝牙连接故障率为2.1%，售后返修率居高不下。

改用氟化液浸泡清洗工艺后，连接器引脚之间的残留被彻底清除，接触电阻平均值降至50mΩ，最大值不超过100mΩ，蓝牙连接稳定性显著提升。产品良率从91%提升至99.7%，售后因连接问题导致的返修率从2.1%降至0.3%，每年减少返修量超过100万台。

4.4 服务器高速FPC：保障高速信号传输质量

随着服务器算力的不断提升，信号传输速率已达到10Gbps甚至更高，对FPC的信号完整性提出了极其严格的要求。FPC表面的离子残留和污染物会导致信号损耗增大、眼图闭合，严重影响数据传输的稳定性。

某全球领先的云服务商在生产高速服务器FPC时，采用水基清洗工艺，信号传输损耗比设计值高15%，眼图张开度不足，导致部分产品无法通过性能测试。

改用氟化液清洗工艺后，FPC表面的离子残留被彻底清除，信号传输损耗降低了8%，10Gbps信号的眼图张开度提升了15%，产品性能测试通过率从88%提升至99.8%。同时，FPC的长期运行故障率降低了52%，服务器的平均无故障时间（MTBF）延长了30%。五、FPC专用氟化液清洗工艺优化与质量控制

为了充分发挥氟化液的清洗优势，确保FPC的清洗质量和一致性，需要针对FPC的特性进行专门的工艺优化，并建立完善的质量控制体系。

5.1 关键工艺参数优化

FPC专用氟化液清洗工艺的核心是控制清洗温度、时间、超声波参数和漂洗方式，以实现清洁效果和柔性保护的最佳平衡：

1. 清洗温度：最佳温度范围为35-45℃。温度过低会降低氟化液的溶解力，延长清洗时间；温度过高会增加氟化液的挥发损耗，同时可能对某些热敏元件造成影响。

2. 浸泡时间：一般为3-5分钟。对于污染较轻的FPC，3分钟即可达到理想的清洁效果；对于污染较重的FPC，可适当延长至5分钟，但不宜超过10分钟，以免造成不必要的挥发损耗。

3. 超声波参数：推荐采用40kHz频率，功率密度0.2-0.3W/cm²。过高的频率和功率会产生较强的空化效应，可能损伤FPC的精细线路；过低则无法有效剥离顽固污染物。

4. 漂洗方式：采用蒸汽漂洗+冷板冷凝的方式。蒸汽漂洗能够彻底清除FPC表面的残留污染物和氟化液，冷板冷凝则可以回收挥发的氟化液，提高利用率。5.2 专用设备与工装设计 FPC的柔性特性要求清洗设备和工装必须进行专门设计，以防止清洗过程中FPC发生褶皱、变形和损伤： 专用夹具：采用硅胶卡槽或真空吸附夹具固定FPC，确保FPC在清洗过程中保持平整，不会与清洗篮或其他FPC发生碰撞和摩擦。夹具的设计应避免遮挡FPC的关键区域，确保氟化液能够充分接触所有表面。低流速循环系统：清洗槽内采用低流速循环方式，避免高速水流冲击FPC。循环系统配备1μm精度的过滤器，能够有效去除悬浮在氟化液中的颗粒污染物，防止二次污染。闭环蒸馏回收系统：配备全自动蒸馏回收装置，对使用过的氟化液进行蒸馏提纯，循环利用率可达99%以上。蒸馏系统能够去除氟化液中的溶解污染物，保持清洗液的清洁度。5.3 全流程质量控制体系

建立覆盖从原材料入厂到成品出厂的全流程质量控制体系，确保每一批FPC的清洗质量都符合要求：

1. 原材料检验：每批氟化液入厂时，都要进行纯度、水分、离子含量和材料兼容性测试，确保符合电子级标准。

2. 过程监控：实时监测清洗槽的温度、液位、清洁度和超声波功率，确保工艺参数稳定在设定范围内。每2小时对清洗液的清洁度进行一次检测，当污染物含量超过阈值时，及时更换或蒸馏清洗液。

3. 成品检验：每批产品清洗完成后，按照IPC标准进行抽样检验，检验项目包括外观检查、离子残留测试、绝缘电阻测试和弯折性能测试。对于车规级和航空航天级产品，还需要进行100%的外观检查和电气性能测试。

4. 可靠性验证：定期对清洗后的FPC进行温度循环、湿热、盐雾等可靠性测试，验证产品的长期稳定性。六、局限性与未来技术演进

尽管氟化液清洗技术在FPC清洗领域具有显著的优势，但它并非万能的，仍然存在一些局限性。随着FPC技术的不断发展，氟化液清洗技术也在持续创新和演进。

6.1 现有技术的局限性

1. 对特殊污染物的清除能力有限：氟化液对松香基助焊剂、油污和灰尘等常见污染物具有良好的清除效果，但对元件过热产生的碳化树脂污垢和某些特殊类型的胶渍，清除率约为75%，无法完全彻底清除。

2. 极少数材料的兼容性问题：虽然氟化液与绝大多数FPC材料兼容，但对极少数特殊塑料（如某些未固化的丙烯酸树脂和聚苯乙烯）可能会有轻微的溶胀作用。在清洗前需要进行材料兼容性测试，确保不会对产品造成损伤。

3. 挥发性控制：氟化液具有一定的挥发性，在清洗过程中会有少量挥发。需要采用密封性能良好的清洗设备，并配备废气回收处理装置，以减少挥发损耗和对环境的影响。 6.2 未来技术发展方向

1. 高溶解力新型氟化液配方：开发具有更高溶解力的新型氟化液配方，在保持优异材料兼容性的同时，提高对碳化污垢和特殊胶渍的清除能力，目标清除率达到95%以上。

2. 组合清洗工艺：将氟化液浸泡清洗与等离子预处理相结合，形成组合工艺。利用等离子体的刻蚀作用清除碳化污垢，然后用氟化液清除残留的颗粒污染物，实现对所有类型污染物的彻底清除。

3. 智能化清洗设备：开发基于人工智能的智能化清洗设备，通过在线传感器实时监测FPC的清洁度、氟化液的浓度和污染物含量，AI算法自动调整清洗时间、温度和超声波功率，实现自适应清洗，确保每一件产品都能达到最佳的清洗效果。

4. 绿色环保配方：开发具有更低全球变暖潜能值（GWP）的绿色环保氟化液配方，符合全球日益严格的环保法规要求。未来的氟化液将更加注重可持续性，实现全生命周期的绿色化。结论

通过对FPC结构特性的深入分析和大量的实验数据验证，我们可以得出明确的结论：电子级氟化液是目前唯一能够同时满足FPC清洁度、材料兼容性和柔性保护要求的清洗技术。其独特的物理化学特性，使其能够从根源上解决传统清洗工艺导致的翘曲、分层、弯折寿命下降和离子残留等核心痛点。

氟化液凭借全材料体系兼容性，避免了清洗过程对FPC柔性结构的损伤；依靠低应力无损伤清洗机制，保护了精细线路和弯折区；通过低温快干无残留特性，消除了热应力和离子污染；利用微结构深度渗透能力，实现了360°无死角清洁。大量的行业应用案例充分证明，氟化液清洗技术能够显著提高FPC的产品良率和可靠性，降低售后返修率，为企业创造巨大的经济价值。随着折叠屏手机、车载电子、人工智能等领域的快速发展，FPC的集成度和可靠性要求将越来越高，氟化液清洗技术的重要性也将日益凸显。未来，随着新型氟化液配方的开发和智能化清洗设备的应用，氟化液清洗技术将更加成熟和完善，成为FPC制造领域的标准清洗工艺，为电子信息产业的高质量发展提供坚实的支撑。
