工业级氟化液作为电子行业浸没式散热与精密清洗的核心介质,其对主板的腐蚀行为并非简单的“腐蚀/不腐蚀”二元判断,而是受介质类型、温度、水分、杂质、电场等多因素协同影响的复杂过程。纯净状态下的氟化液化学惰性极强,对主板常见材料(铜、铝、不锈钢、环氧树脂等)的腐蚀速率通常低于0.001mm/年,远低于传统冷却介质;但在高温、高湿、杂质污染或电场作用下,腐蚀速率可能飙升100-1000倍,引发焊点失效、接触电阻增大、绝缘性能下降等严重问题。

一、氟化液的分类与本质:决定腐蚀行为的基础特性
工业级氟化液根据分子结构可分为三大类,其化学稳定性与腐蚀风险差异显著,直接决定了对主板的长期影响。
1. 全氟聚醚(PFPE)类:最稳定的工业选择
PFPE类氟化液分子中仅含碳-氟键,键能高达485kJ/mol,化学稳定性极强,是目前浸没式液冷的首选介质。
腐蚀特性:在常温至150℃范围内,几乎不与任何金属、塑料、橡胶发生反应,分解率低于0.1%/1000小时;
适用场景:数据中心服务器、高端PCB板、半导体封装测试等长期浸没应用;
典型腐蚀速率:对铜、铝、不锈钢的腐蚀速率均<0.0001mm/年,可视为“零腐蚀”。
2. 氢氟醚(HFE)类:平衡性能与成本的主流选择
HFE类氟化液分子中含有碳-氢键和碳-氧键,稳定性略低于PFPE,但具有更低的粘度和更好的材料兼容性。
腐蚀特性:常温下稳定,当温度超过85℃、水分含量超过50ppm且存在金属离子时,可能发生缓慢分解,生成微量酸性物质;

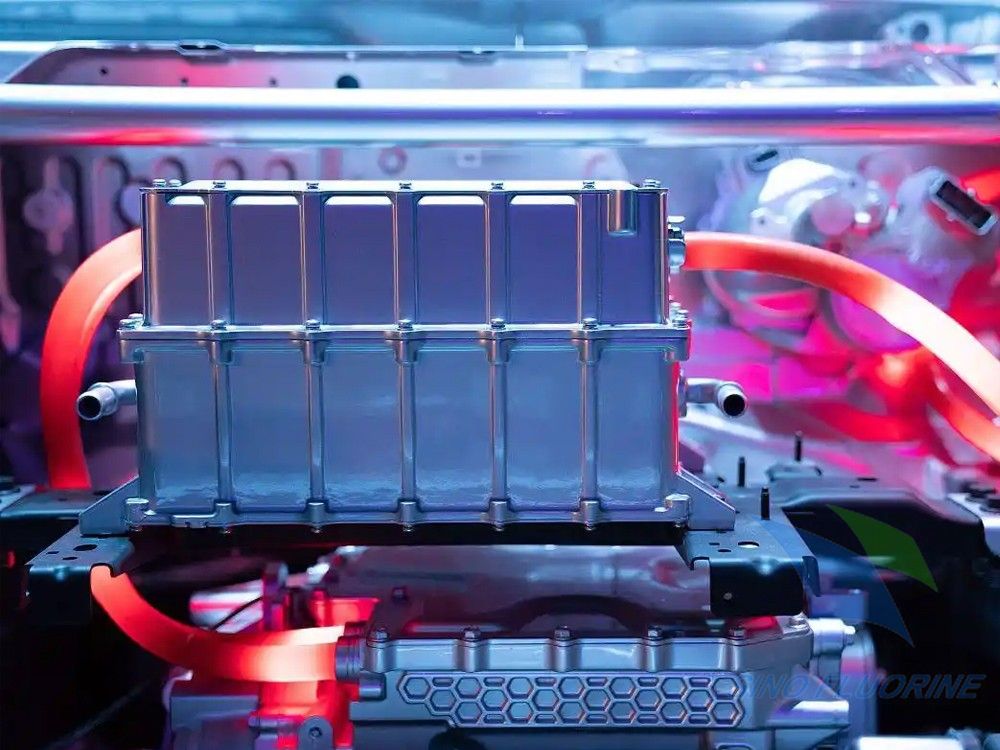

适用场景:消费电子主板清洗、中低端服务器液冷、精密仪器冷却;
典型腐蚀速率:纯净状态下腐蚀速率<0.001mm/年,污染状态下可达0.01-0.1mm/年。
3. 氢氟烃(HFC)类:逐渐淘汰的过渡产品
HFC类氟化液分子中碳-氢键比例更高,稳定性最差,即使在常温下也会缓慢分解,已逐步被HFE和PFPE类取代。
腐蚀特性:易水解生成酸性物质,对铜、铝等金属有轻微腐蚀性;
适用场景:仅用于短期清洗或非关键设备冷却;
典型腐蚀速率:0.005-0.05mm/年,不适合长期浸没应用。
二、主板腐蚀的核心机理:从分子分解到电化学损伤
氟化液浸泡主板的腐蚀并非单一过程,而是涉及物理渗透、化学分解、电化学腐蚀的多重机制,不同材料的腐蚀行为存在显著差异。
1. 氟化液的分解与腐蚀诱因
纯净氟化液的化学惰性使其几乎无腐蚀性,但以下因素会触发分解反应,生成腐蚀性物质:
水分侵入:系统密封不严导致潮湿空气进入,水分含量超过100ppm时,会与氟化液中的微量杂质反应生成氢氟酸,使铜的腐蚀速率增加10倍以上;
高温加速:温度每升高10℃,氟化液的分解速率约增加1倍,85℃以上HFE类氟化液的分解风险显著上升;
金属离子催化:主板上的铜、铁、铝等金属离子会加速氟化液的水解反应,形成“腐蚀-离子释放-加速分解”的恶性循环;
电场效应:通电主板的电场会促进氟化液分子的极化与分解,在焊点、引脚等电位差异处形成局部腐蚀电池。
2. 主板关键材料的腐蚀行为与速率
主板由多种材料构成,不同材料对氟化液的耐受性差异显著,腐蚀速率从“零腐蚀”到明显损伤不等。
| 材料类型 | 典型组成 | 纯净氟化液中腐蚀速率 | 污染氟化液中腐蚀速率 | 腐蚀特征 |
| 铜导体 | 纯铜、铜合金 | <0.0001mm/年 | 0.01-0.1mm/年 | 表面出现针孔状腐蚀,接触电阻增大 |
| 铝散热片 | 铝合金 | <0.0001mm/年 | 0.05-0.2mm/年 | 表面生成白色粉末状氧化层,热阻增加 |
| 锡焊点 | 锡铅合金、无铅锡合金 | <0.0005mm/年 | 0.02-0.15mm/年 | 焊点表面发灰、粗糙,机械强度下降 |
| 金触点 | 镀金层 | <0.00001mm/年 | 0.001-0.01mm/年 | 镀金层变薄,接触不良 |
| 环氧树脂PCB基板 | 环氧树脂+玻璃纤维 | 无腐蚀(溶胀率<0.1%) | 轻微溶胀(0.5%-2%) | 基板变软、分层,绝缘性能下降 |
| 塑料外壳 | 聚碳酸酯、ABS | 无腐蚀 | 溶胀率0.3%-1% | 外壳变形、开裂 |
| 硅胶密封件 | 硅橡胶 | 无腐蚀 | 溶胀率1%-3% | 密封失效,液体泄漏 |
3. 电化学腐蚀:主板腐蚀的主要形式
当氟化液中存在水分和离子杂质时,主板表面会形成微型腐蚀电池,引发电化学腐蚀,这是导致主板失效的主要原因。
阳极反应:金属失去电子变成离子进入氟化液,如铜失去电子形成铜离子;
阴极反应:氟化液中的氢离子得到电子生成氢气,或氧气得到电子生成氢氧根离子;
腐蚀产物:铜离子与氟离子结合形成氟化物,铝离子与氢氧根离子结合形成氢氧化铝,这些产物会沉积在主板表面,导致接触电阻增大、散热效率下降。
中国信息通信研究院的测试数据显示,在60℃、水分含量500ppm的HFE氟化液中浸泡1000小时后,铜导体的腐蚀速率达0.087mm/年,铝散热片的腐蚀速率达0.152mm/年,而纯净氟化液中两者的腐蚀速率均低于检测下限(**0.0001mm/年**)。
三、影响腐蚀速度的关键因素:量化分析与风险边界
氟化液浸泡主板的腐蚀速度受多种因素影响,通过量化分析这些因素的作用规律,可建立腐蚀风险的边界模型,为工程应用提供指导。
1. 温度:腐蚀速率的“加速器”
温度是影响氟化液稳定性和腐蚀速率的最关键因素,呈指数级影响关系。
| 温度范围 | HFE类氟化液分解速率 | 铜腐蚀速率 | 风险等级 |
| 25-40℃ | 极低(<0.01%/1000h) | <0.0001mm/年 | 低 |
| 40-60℃ | 低(0.01%-0.05%/1000h) | 0.0001-0.001mm/年 | 中低 |
| 60-85℃ | 中(0.05%-0.5%/1000h) | 0.001-0.01mm/年 | 中 |
| 85-100℃ | 高(0.5%-5%/1000h) | 0.01-0.1mm/年 | 高 |
| >100℃ | 极高(>5%/1000h) | 0.1-1mm/年 | 极高 |
某云计算公司的测试表明,在85℃下运行8个月后,HFE氟化液中的铝散热片表面氧化膜厚度从初始的50nm增加至2μm,热阻上升30%,导致CPU温度异常升高。
2. 水分含量:腐蚀的“催化剂”
水分是引发氟化液水解和电化学腐蚀的核心诱因,其含量与腐蚀速率呈正相关关系。
| 水分含量 | 铜腐蚀速率 | 氟化液酸值 | 绝缘性能变化 |
| <50ppm | <0.0001mm/年 | <0.01mgKOH/g | 无明显变化 |
| 50-100ppm | 0.0001-0.001mm/年 | 0.01-0.05mgKOH/g | 体积电阻率下降<10% |
| 100-500ppm | 0.001-0.01mm/年 | 0.05-0.1mgKOH/g | 体积电阻率下降10%-30% |
| >500ppm | 0.01-0.1mm/年 | >0.1mgKOH/g | 体积电阻率下降>30%,击穿风险增加 |
当水分含量超过500ppm时,氟化液的介电强度会降低30%以上,增加高压设备的击穿风险。
3. 杂质与污染:腐蚀的“导火索”
氟化液中的金属离子、油污、灰尘等杂质会加速腐蚀过程,其中金属离子的催化作用最为显著。
金属离子:铁、铜、铝离子浓度超过0.1ppm时,会加速HFE类氟化液的分解,使腐蚀速率增加5-10倍;
油污:混入的油脂会在主板表面形成油膜,阻碍散热并促进局部腐蚀;
灰尘:颗粒物会在缝隙处积聚,形成局部腐蚀电池,导致点蚀。
4. 电场强度:通电主板的额外风险
通电主板的电场会对腐蚀过程产生双重影响:
加速分解:电场会促进氟化液分子的极化,使其在更低温度下发生分解;
电化学腐蚀:不同电位的金属之间形成腐蚀电池,加速阳极金属的溶解。
测试显示,在10V直流电场作用下,HFE氟化液中铜的腐蚀速率比无电场条件下增加2-3倍,焊点处的腐蚀尤为明显。
四、工业级测试标准与实际案例:量化腐蚀风险
电子行业已建立完善的氟化液兼容性测试标准,通过模拟实际应用场景,量化腐蚀速率与可靠性,以下是典型测试方法与真实案例分析。
1. 主流测试标准与方法
| 测试标准 | 测试条件 | 核心评估指标 | 合格标准 |
| IPC-TM-650 2.6.14 | 85℃,1000小时,氟化液浸泡 | 质量变化率、接触电阻、绝缘电阻 | 质量变化率<0.1%,接触电阻变化<10%,绝缘电阻>10¹⁰Ω |
| JEDEC JESD22-A103 | 60℃,500小时,氟化液+50ppm水分 | 腐蚀速率、外观变化 | 腐蚀速率<0.001mm/年,无明显腐蚀痕迹 |
| ASTM G31 | 常温-85℃,不同水分含量 | 极化曲线、腐蚀电流密度 | 腐蚀电流密度<1μA/cm² |
这些标准通过严格的测试条件,确保氟化液在实际应用中的安全性与可靠性。
2. 案例1:某云计算公司HFE氟化液液冷服务器失效
2023年,国内某头部云计算公司在北方数据中心试点使用国产HFE类氟化液进行单相浸没式液冷,运行约8个月后,部分服务器出现CPU温度异常升高、性能降频问题。
失效现象:铝制CPU散热片表面覆盖白色粉末状物质,膜厚从初始50nm增至2μm,热阻上升30%;铜质PCB走线出现针孔状腐蚀,接触电阻增加15%;
根因分析:系统密封不严导致水分侵入,氟化液水分含量达350ppm,结合85℃运行温度,HFE氟化液发生水解生成微量氢氟酸,引发电化学腐蚀;
腐蚀速率测算:铝散热片腐蚀速率约0.06mm/年,铜走线腐蚀速率约0.03mm/年;
整改措施:更换密封件,增加水分监测系统,将氟化液更换为PFPE类,问题得到彻底解决。
3. 案例2:某消费电子厂商氟化液清洗主板可靠性测试
某国内头部TWS耳机厂商采用HFE类氟化液对主板进行精密清洗,为评估长期可靠性,进行了1000小时双85(85℃/85%RH)浸泡测试。
测试条件:85℃,85%RH,HFE氟化液浸泡,主板通电运行;
测试结果:
①铜焊盘腐蚀速率0.0008mm/年,无明显外观变化;
②锡焊点腐蚀速率0.0012mm/年,机械强度下降<5%;
③环氧树脂PCB基板溶胀率0.3%,绝缘电阻保持在10¹²Ω以上;
④固态电容容值变化<2%,符合行业标准;
结论:HFE类氟化液适合用于消费电子主板的清洗与短期防护。
4. 案例3:IBM PFPE氟化液浸没系统5年可靠性验证
IBM在其大型机数据中心采用PFPE类氟化液进行浸没式散热,经过5年连续运行,对服务器主板进行拆解分析。
运行条件:60℃,PFPE氟化液,24小时不间断运行;
分析结果:
①铜、铝、不锈钢等金属部件无任何腐蚀痕迹,腐蚀速率<0.0001mm/年;
②塑料、橡胶密封件无溶胀、开裂,性能保持率>95%;
③PCB板绝缘性能稳定,无漏电、短路现象;
结论:PFPE类氟化液可实现长期“零腐蚀”运行,适合关键设备的浸没式散热。
五、腐蚀风险的工程化防控:从设计到运维的全流程管理
通过合理的材料选择、系统设计与运维管理,可将氟化液浸泡主板的腐蚀风险降至最低,实现长期稳定运行。
1. 材料选择:从源头规避风险
优先选择PFPE类氟化液:对于长期浸没应用,PFPE类氟化液的稳定性和耐腐蚀性显著优于HFE和HFC类;
主板材料优化:采用镀金触点、无铅焊点、高耐化学性环氧树脂基板,提升对氟化液的耐受性;
密封材料匹配:选择氟橡胶、PTFE等与氟化液兼容的密封材料,避免溶胀和泄漏。
2. 系统设计:构建防护屏障
严格密封设计:采用双层密封结构,配备泄漏检测系统,将水分侵入控制在50ppm以下;
惰性气体保护:在氟化液系统中充入氮气,降低氧气和水分含量,抑制氧化和水解反应;
温度控制:将运行温度控制在60℃以下,HFE类氟化液应避免超过85℃运行。
3. 运维管理:实时监控与风险预警
定期检测关键指标:每月检测氟化液的水分含量、酸值、金属离子浓度,当水分含量>100ppm、酸值>0.05mgKOH/g时,及时更换氟化液;
过滤与净化:安装高精度过滤器(过滤精度0.1μm)和离子交换树脂,去除杂质和金属离子;
定期维护:每1-2年对系统进行全面清洗,更换密封件和过滤元件。
4. 应急处理:快速响应腐蚀风险
发现腐蚀迹象时:立即停机,取出主板进行清洗、干燥和防腐处理;
更换氟化液:彻底排空旧液,用高纯氮气吹扫系统,注入新的氟化液;
失效分析:对腐蚀部件进行检测,确定腐蚀原因,优化防控措施。
六、常见误区澄清
误区1:氟化液对主板绝对无腐蚀
错。纯净氟化液的腐蚀速率极低,但在高温、高湿、污染或电场作用下,会发生分解并引发腐蚀,腐蚀速率可能从<0.0001mm/年飙升至0.1mm/年以上。
误区2:所有氟化液的腐蚀风险相同
错。不同类型氟化液的稳定性差异显著,PFPE类最稳定,HFE类次之,HFC类最差。选择时应根据应用场景和运行条件合理选型。
误区3:只要控制温度就能避免腐蚀
错。温度是重要影响因素,但水分、杂质、电场等同样会引发腐蚀。即使在常温下,若水分含量超过500ppm,仍可能导致明显腐蚀。
误区4:氟化液清洗后的主板无需后续处理
错。氟化液清洗后,应彻底干燥去除残留液体,特别是在焊点、引脚等缝隙处,残留的氟化液可能在后续使用中吸收水分,引发腐蚀。
总结
工业级氟化液浸泡主板的腐蚀速度是一个动态变化的过程,受介质类型、温度、水分、杂质、电场等多因素协同影响。纯净状态下的氟化液对主板材料的腐蚀速率通常低于0.001mm/年,可实现长期稳定运行;但在恶劣条件下,腐蚀速率可能大幅提升,引发严重失效。
通过深入理解腐蚀机理、量化影响因素、遵循行业标准并实施全流程防控措施,可将腐蚀风险降至最低。随着电子设备向高功率、高密度方向发展,氟化液的应用将更加广泛,对其腐蚀行为的精准控制也将成为保障设备可靠性的关键技术之一。
