在半导体制造的精密世界里，任何微小的缺陷都可能成为产品可靠性的“隐形杀手”。近期，某封装厂在生产过程中发现一批不良品，初步判定为Crater（焊盘塌陷）缺陷。经过深入的失效分析（FA），我们揭开了一个隐藏在表面之下的问题——Pad Crack（焊盘裂纹），并系统性地评估了其风险，提出了针对性的优化方案。
故事始于封装厂的一次常规检测。一批产品被发现存在Crater缺陷，这是一种常见的封装失效模式，通常表现为焊盘区域的塌陷或损伤。然而，当工程师们对这些不良品进行更细致的检查时，一个更隐蔽的问题浮出水面：在Flash片的表面，观察到了明显的Pad Crack现象。

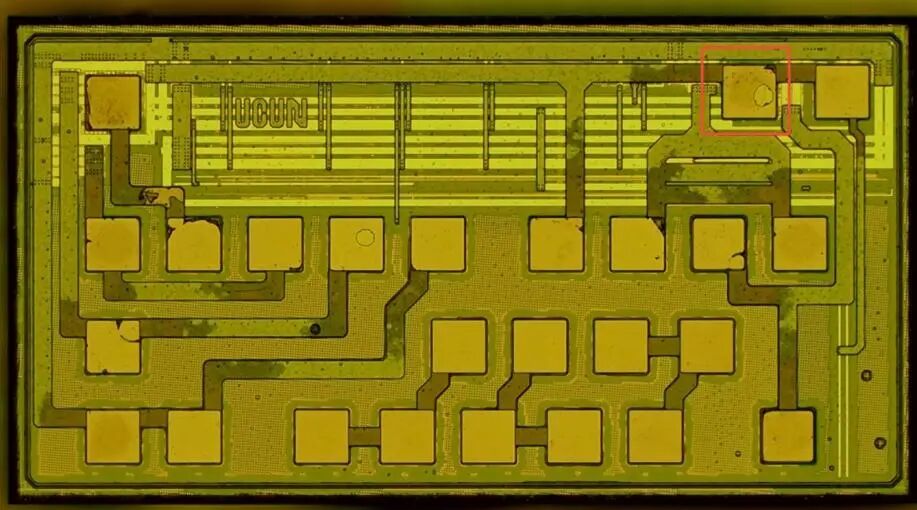

图1：封装厂不良品Crater后发现Flash片pad crack的宏观图

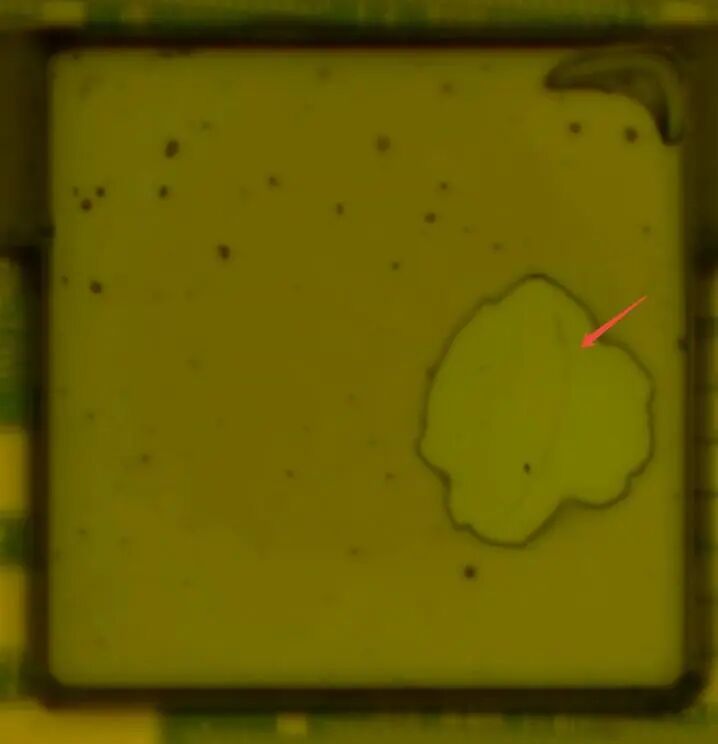

图2：Flash片pad crack的局部放大图，裂纹细节清晰可见
这一发现让我们意识到，问题可能不仅仅是表面的塌陷，裂纹可能已经深入到器件内部，对产品的长期可靠性构成威胁。
为了探明裂纹的深度和影响范围，我们采取了两步关键的分析手段：
1.Delayer（逐层剥离）工艺：通过逐层去除表层材料，我们发现裂纹并不仅仅局限于Flash片表面，其下层结构依然存在明显的Pad Crack。这表明裂纹具有一定的深度，情况比最初想象的更为复杂。

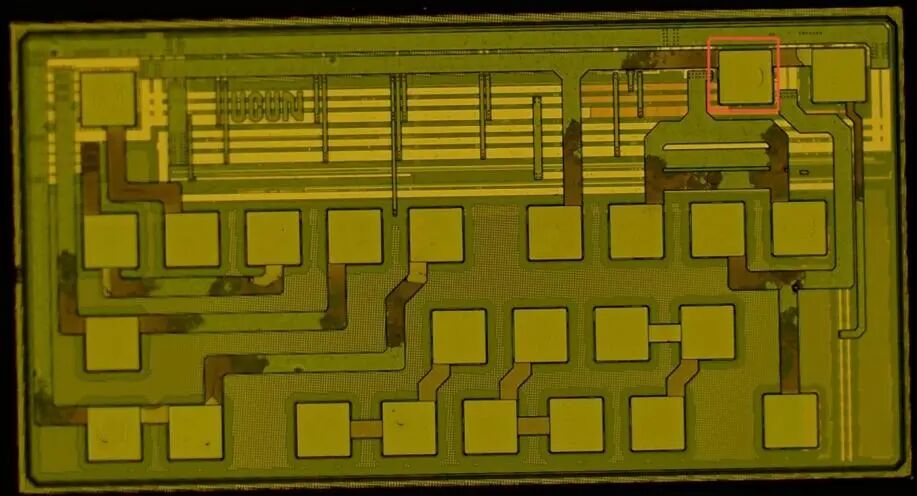

图3：Delayer后发现下层结构依然存在pad crack的宏观图

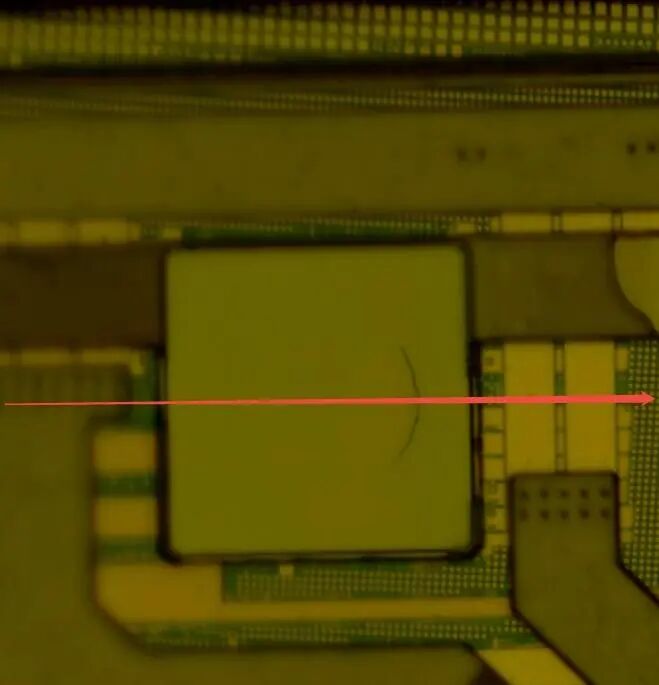

图4：Delayer后下层结构pad crack的局部放大图
2.Cross-Section（横截面）分析：这是验证裂纹最终影响的关键一步。通过对Pad Crack位置进行横截面切割和观察，我们获得了最直观的信息：裂纹损伤确实存在于Pad所在的层面。但至关重要的是，下层的电路结构并未发现任何异常。

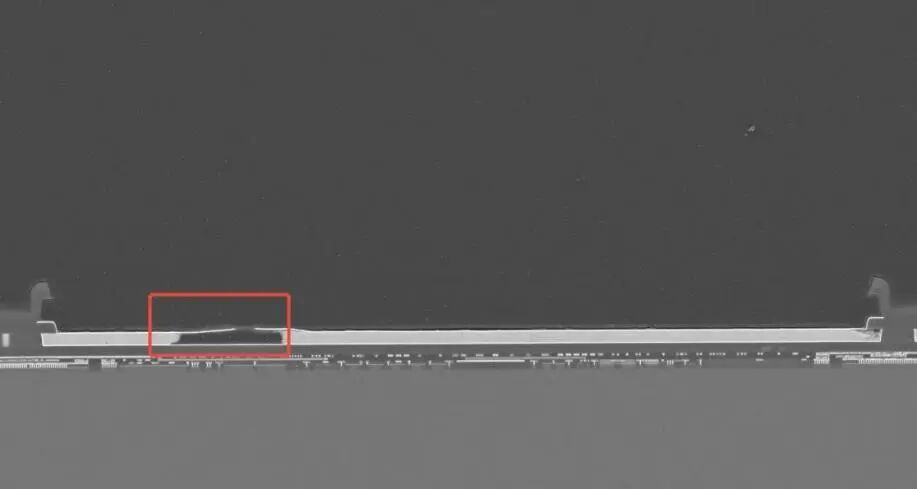

图5：Cross-Section后发现所在层面存在裂纹损伤的图片

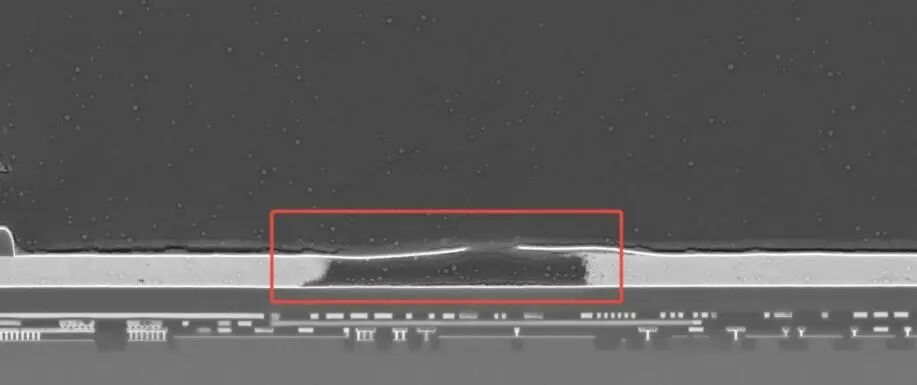

图6：Cross-Section的局部放大图，清晰显示裂纹形态和范围
这一结论让我们松了一口气：虽然存在裂纹，但它并未对器件的核心功能区域造成影响。
尽管此次裂纹未影响核心电路，但我们必须正视Pad Crack可能带来的潜在风险：
•裂纹扩展风险：在后续的热循环、机械振动或封装应力作用下，表面裂纹可能进一步扩展，最终导致焊盘完全断裂，造成器件开路失效。
•水汽/污染物侵入：裂纹如同微小的通道，可能让水汽、离子污染物等进入器件内部，引发内部腐蚀、电迁移等问题，导致性能退化。
•电气连接稳定性下降：裂纹会减小有效接触面积，增加接触电阻，可能导致信号传输不稳定、功耗增加，甚至引发间歇性故障。
•机械强度降低：焊盘裂纹会削弱封装结构的整体机械强度，使器件在受到外力时更容易损坏。
基于以上分析，我们从封装设计和工艺层面提出以下优化建议，旨在从源头预防此类问题的发生：
3.焊盘设计优化：重新评估焊盘的几何形状、尺寸和布局，避免应力集中区域，增强焊盘的抗裂能力。
4.材料选型改进：选用韧性更好、与芯片及基板热膨胀系数匹配更佳的封装材料（如塑封料、粘结剂），以减少热应力和机械应力。
5.工艺参数调整：优化封装过程中的温度曲线、压力参数等，确保材料充分固化，减少内部应力的产生。
6.质量检测强化：引入更先进的检测技术（如超声波扫描、X-Ray检测），在封装过程中更早地发现潜在的Pad Crack缺陷，实现早期拦截。
本次失效分析案例清晰地展示了从现象发现到根源定位的完整过程。虽然此次Pad Crack未造成核心电路失效，但它为我们敲响了警钟。在半导体制造追求更高集成度和可靠性的今天，任何微小的缺陷都不容忽视。
通过持续的工艺优化和质量管控，我们有信心将这类风险降至最低，为客户提供更稳定、更可靠的产品。未来，我们也将继续深入研究各类失效模式，希望这篇分析能为行业同仁提供一些参考和启发。如果您有任何疑问或不同见解，欢迎在评论区留言交流！
