BCD（Bipolar-CMOS-DMOS）工艺是一种单片集成工艺，通过在同一硅片上融合三种半导体技术——双极型晶体管（Bipolar）、互补金属氧化物半导体（CMOS）和双扩散金属氧化物半导体（DMOS），实现了模拟电路、数字逻辑电路与高压/大电流功率器件的高度集成。这种工艺兼顾了高性能、低功耗和高可靠性，广泛应用于电源管理、汽车电子、工业控制等领域。
这样的集合相较于单纯的logic 只有NPMOS的产品多了一些特殊器件，工艺上有些调整，变成了特殊工艺。
一、BCD工艺的起源与发展
BCD工艺起源于20世纪80年代，由意大利SGS（现意法半导体，STMicroelectronics）率先推出，旨在解决传统分立器件（如单独的BJT、MOSFET）或多芯片封装（MCP）在集成度、效率和成本上的瓶颈。随着技术进步，BCD工艺不断演进，从早期的低压（<200V）向高压（>700V）、超高压（>1200V）发展，同时特征尺寸缩小（如0.18μm、0.13μm甚至更小），支持更复杂的系统集成。
二、BCD工艺的核心技术组成

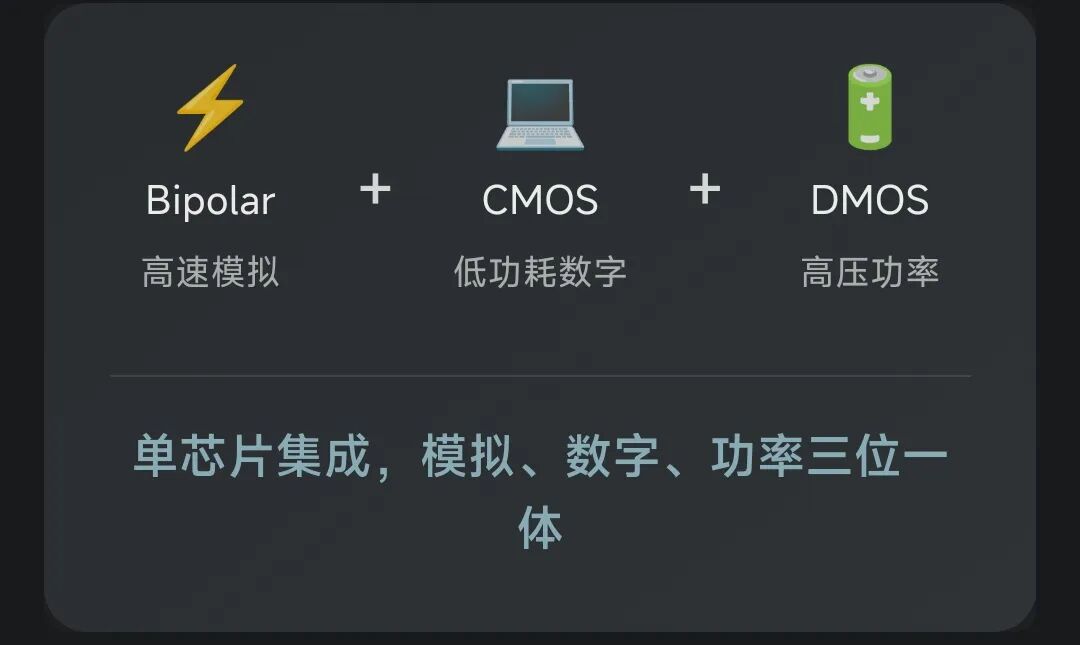

BCD工艺的核心是三种器件的协同制造，各自承担不同功能：
Bipolar（双极型晶体管）
擅长处理模拟信号（如放大、线性调节），具有高速、高跨导、低噪声的优点，适用于高精度模拟电路（如运算放大器、基准电压源）。由于其有特殊的一个极性，使用起来也是比较特殊的哦。其实这个在coms 里面也是会有寄生的器件出现哦。
CMOS（互补金属氧化物半导体）
集成度高、静态功耗低，负责数字逻辑控制（如微控制器、状态机），也可用于低功耗模拟电路（如ADC/DAC）。这个是常见的logic 器件，可见BCD是集成度比较高的哦。
DMOS（双扩散金属氧化物半导体）
一种高压功率MOSFET，通过双扩散工艺形成短沟道，具备高耐压（可达数千伏）、大电流驱动能力，是功率开关（如DC-DC转换器、电机驱动）的核心器件。 PN篇有讲其抗压的能力，加大耗尽区也许对其有帮助哦。
三、BCD工艺的关键优势
首先是高度集成的：单芯片集成模拟、数字、功率器件，减少外围元件（如电感、电容），降低系统体积和成本。功能性比价强。
其次高效率：功率器件（DMOS）的导通电阻（Rds(on)）低，开关损耗小；模拟电路（Bipolar/CMOS）精度高，整体能效提升（如电源转换效率>90%）。性能比较好。
最后是多电压兼容：支持从低压（1.8V/3.3V）到高压（1200V）的宽范围供电，适应复杂系统的不同模块需求。电压范围广，适合不同的电压源哦。
最最后是高可靠性：单片集成减少了封装引脚和焊点，降低了寄生参数（如引线电感），抗干扰能力强。
四、BCD工艺的典型结构
BCD工艺的实现依赖于隔离技术（防止器件间漏电）和多层互连（连接不同器件）。典型结构包括：
衬底与隔离：通常采用P型硅衬底，通过深槽隔离（DTI）或局部氧化（LOCOS）实现器件间的电学隔离。
Bipolar结构：N-P-N或P-N-P晶体管，需制作发射极、基极、集电极，依赖重掺杂和浅结工艺。

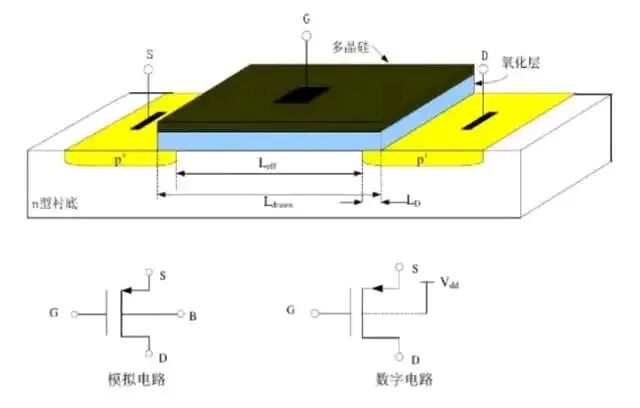

CMOS结构：N阱/P阱形成PMOS/NMOS，栅极采用多晶硅或金属，源漏区轻掺杂以降低结电容。

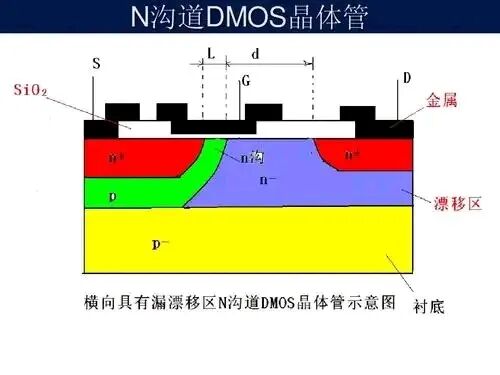

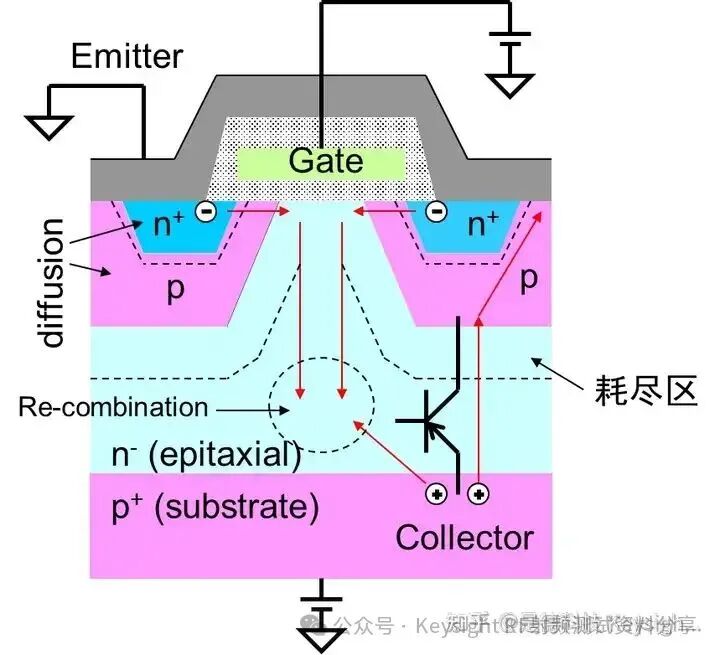

DMOS结构：横向（LDMOS）或纵向（VDMOS）。LDMOS常见于高压场景（如600V以下），通过漂移区（低掺杂）扩展耐压；VDMOS适合更高电压（>600V），利用垂直导电路径降低导通电阻。
五、BCD工艺的应用领域

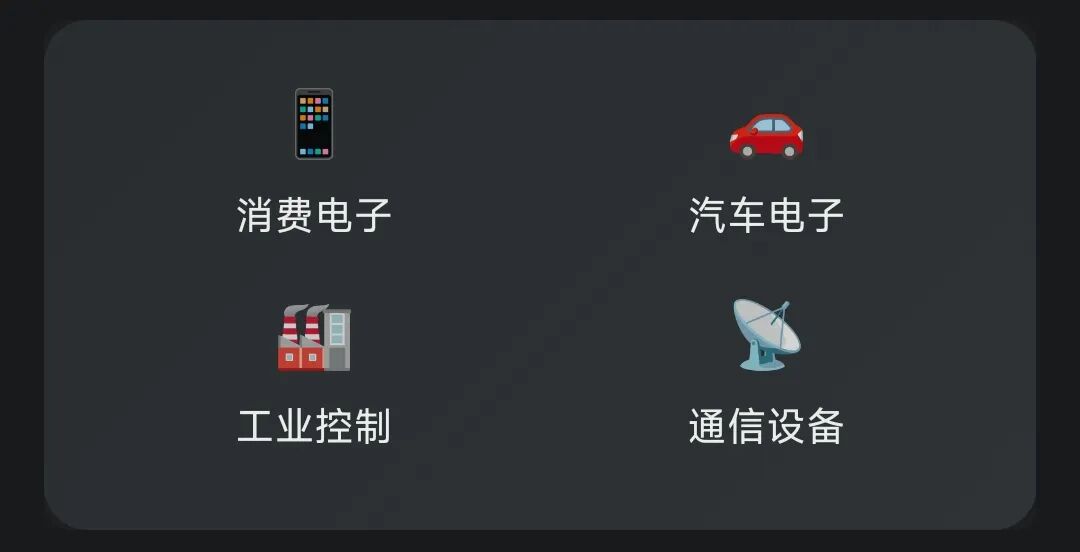

BCD工艺是电源管理与功率集成电路（Power IC）的核心技术，典型应用包括：
消费电子：手机/平板的快充芯片（如USB PD）、LED驱动、DC-DC转换器。

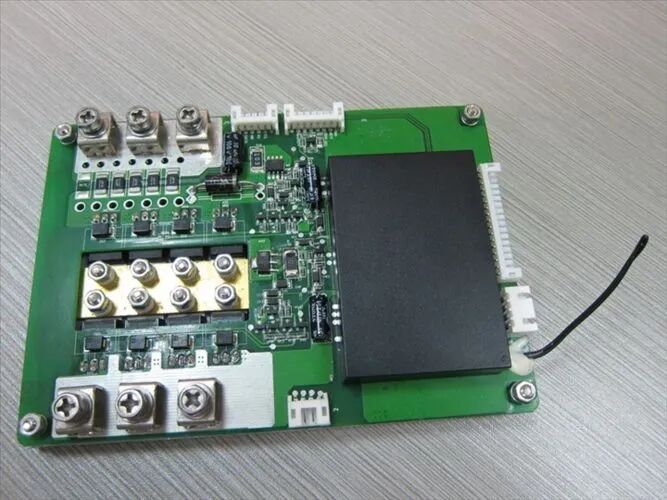

汽车电子：电动车电机驱动（IGBT/DMOS）、车载充电器（OBC）、LED车灯驱动、电池管理系统（BMS）。
工业控制：逆变器、伺服驱动器、工业电源（如AC-DC适配器）。
通信设备：基站电源、PoE（以太网供电）模块。
六、BCD工艺的发展趋势
支持更高电压与电流：支持1500V以上的超高压场景（如光伏逆变器、智能电网）。
更小特征尺寸：引入FinFET或FD-SOI（全耗尽绝缘体上硅）技术，提升集成密度和速度。
多功能集成：融合传感器（如温度/电流检测）、射频（RF）模块或MEMS，实现“系统级芯片（SoC）”。
新材料应用：采用碳化硅（SiC）、氮化镓（GaN）等宽禁带半导体，进一步提升高频、高压性能。
总结
BCD工艺通过融合Bipolar、CMOS、DMOS的优势，成为高性能模拟/数字/功率集成的核心平台，推动了电子设备的小型化、高效化和智能化。随着技术进步，BCD工艺将持续拓展在新能源、自动驾驶、5G等领域的应用边界。
