前面提到半导体集成电路最主要的一个输入就是mask，光罩，而光罩的输入就在于物理版图，今天就看看这个版图的初步介绍。

第一段：版图的基本概念与核心作用

      集成电路版图（Layout）是将电路设计转化为制造蓝图的物理实现，是连接抽象电路与实体芯片的关键桥梁。它以几何图形精确描述芯片中各工艺层（如多晶硅、金属、有源区、接触孔等）的形状、尺寸与相对位置，遵循设计规则（DRC）确保制造可行性。也就是我们集成电路使用的各个器件的尺寸和位置的设计。最后加上金属连线，器件就变成电路了。

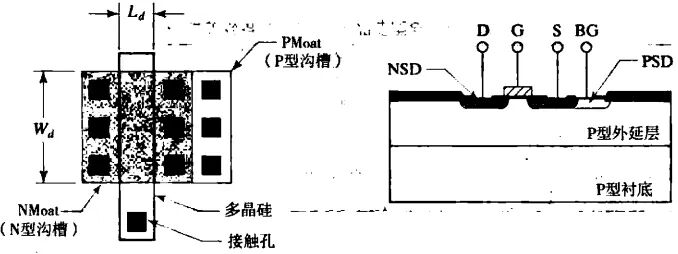

     然而从切片数据来看，集成电路是立体的，那么版图的本质是“二维平面映射三维器件结构”，通过掩模版图形控制光刻、刻蚀等工艺，最终在硅片上形成晶体管、互连等元件。

     其输出文件（如GDSII）直接决定晶圆制造的精度，是影响芯片良率、性能与成本的核心环节，堪称集成电路设计的“最后一公里”。  这也是所有FAB数据的来源。

第二段：版图的基本构成与设计要素

      版图由多层工艺图形叠加而成，核心要素包括：

① 工艺层，如多晶硅（栅极）、有源区（源漏区）、金属层（互连）、接触孔（层间连接）等，每层对应特定制造步骤；这个物流层面。

② 设计规则，规定最小线宽、间距、覆盖等几何约束（如金属线宽≥0.1μm），确保工艺可实现性；这个是工艺和性能要求的内容。

③ 性能与面积优化，需平衡寄生参数（电容、电阻）、信号完整性（串扰、延迟）与芯片密度，模拟电路还需考虑器件匹配（如对称布局减少失调）。这个就是前面提到的PN结的寄生，产生的。

    例如，CMOS反相器版图需将PMOS与NMOS对称放置，共享电源/地线以降低噪声。

第三段：版图设计流程与工具

     版图设计遵循“电路输入→布局规划→单元布局→布线→验证”流程：先用EDA工具（如Cadence Virtuoso）导入电路 schematic，规划核心模块位置（Floorplan）；再布局晶体管、电阻等单元（Placement），确保信号路径最短；接着通过自动/手动布线（Routing）连接各元件，优化互连拓扑；最后经DRC（设计规则检查）、LVS（版图与电路一致性检查）、ERC（电气规则检查）验证无误后输出GDSII。现代版图设计依赖自动化工具提升效率，但关键模块（如模拟电路）仍需人工干预优化，其质量直接决定芯片能否流片成功及最终性能。

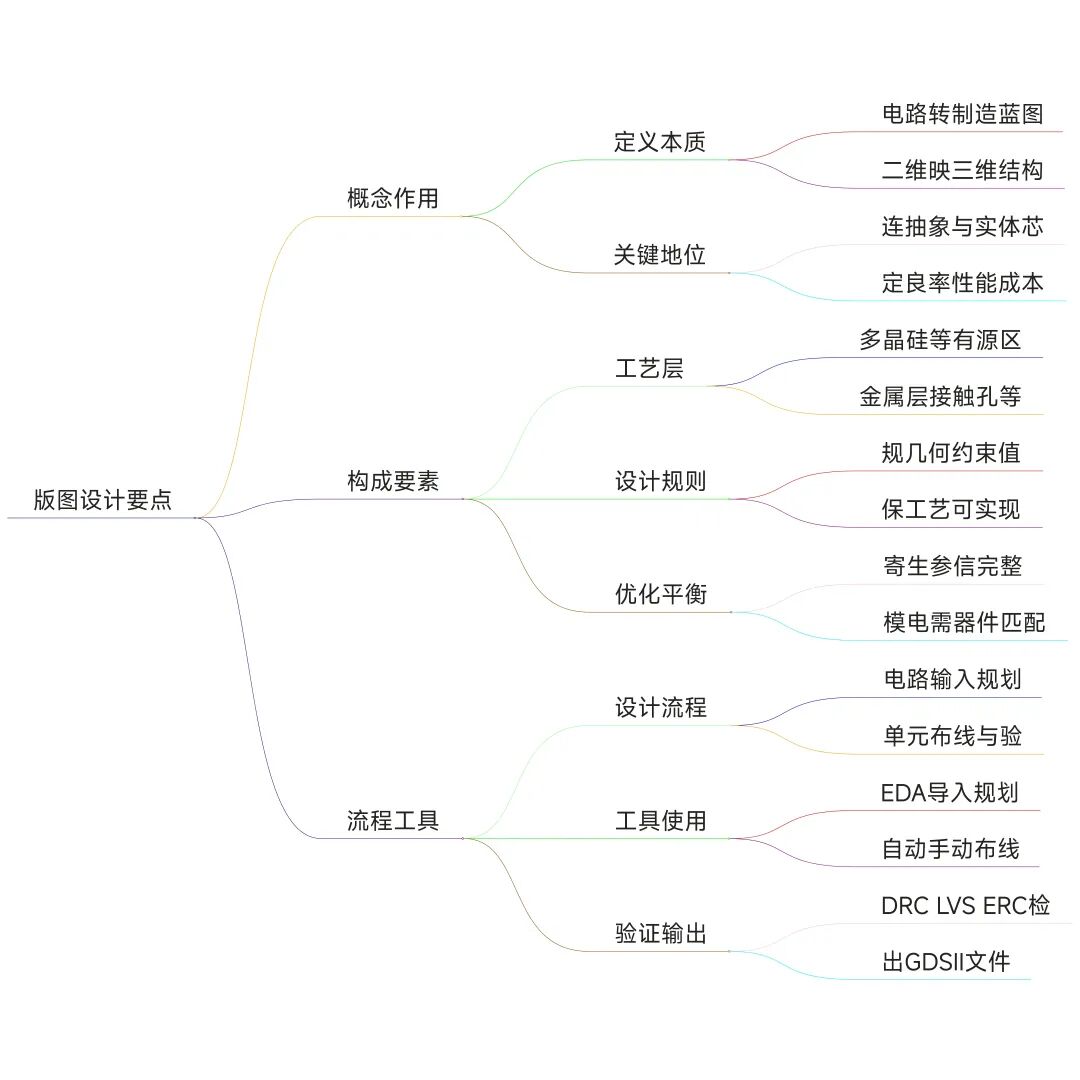

    下面是一个思维导图，有需要的可以保存一下。
