一、核心结论

纳米涂层的长期耐化学侵蚀性呈现显著的体系与工况差异，不能一概而论：全氟聚醚、陶瓷基纳米涂层可长期耐受绝大多数酸碱、有机溶剂和盐雾侵蚀，氟硅涂层适配多数常规工业化学环境，而丙烯酸、普通硅烷涂层仅能耐受温和中性介质。

耐化学性并非涂层的固有属性，而是由分子化学键稳定性、三维交联致密性、界面结合强度共同决定的综合性能，同时受温度、介质浓度、接触时间和表面缺陷的显著影响。

合格涂层在精准适配的工况下可实现3-10年的长效防护；但不当选型、固化不足或存在表面缺陷时，可能在数天至数月内出现溶胀、溶解、开裂或脱层失效。

二、纳米涂层耐化学侵蚀的核心机理

化学介质对涂层的侵蚀本质是介质分子渗透进入涂层内部，破坏分子间作用力或化学键，导致涂层结构解体。合格纳米涂层通过三重机制抵御侵蚀：

1.  强化学键本征稳定性：氟硅涂层的C-F键、Si-O键，陶瓷基涂层的Al-O、Si-O键键能极高，难以被酸碱、有机溶剂的化学反应破坏；全氟聚醚的全氟碳链几乎不与任何常见化学物质发生反应，是目前耐化学性最强的有机涂层体系。

2.  致密无孔交联结构：纳米涂层固化后形成分子级致密的三维网络，孔隙率低于0.1%，可有效阻断介质分子的渗透路径，避免介质接触基材。

3.  低表面能排斥效应：氟系涂层表面能极低（<20mN/m），多数化学介质难以在其表面润湿铺展，减少了介质与涂层的接触时间和吸附量，从源头降低侵蚀风险。

三、主流纳米涂层体系的耐化学性分级与量化数据

不同体系纳米涂层的耐化学性差异巨大，以下为行业通用的分级标准与长期浸泡实测数据（常温、标准浓度下）：

关键量化数据说明：

全氟聚醚涂层在5%硫酸、5%氢氧化钠溶液中浸泡1000小时，重量变化率<0.1%，附着力保持0级，无任何外观变化；

改性氟硅涂层在丙酮、乙醇等常用有机溶剂中浸泡720小时，溶胀率<1%，无脱落、无变色；

陶瓷基涂层可耐受98%浓硫酸、30%氢氧化钠等强腐蚀介质，是唯一能长期耐受高温强酸的纳米涂层体系。

四、影响长期耐化学性的关键因素

即使是耐化学性优异的涂层，在以下因素影响下，也可能出现提前失效：

1.  固化度与交联度：固化度<85%时，涂层中残留大量未反应单体和低聚物，化学介质易渗透进入内部，导致溶胀、溶解。实测显示，固化度从95%降至70%，涂层耐丙酮浸泡时间从720小时缩短至48小时。

2.  膜厚与均匀性：膜厚<1μm时，易出现针孔和漏涂点，成为介质渗透的突破口；膜厚>5μm时，内应力过大，易产生裂纹，加速侵蚀。1-3μm是兼顾耐化学性和附着力的最佳膜厚区间。

3.  温度与浓度：化学侵蚀速率随温度升高呈指数增长，温度每升高10℃，侵蚀速率提升2-3倍。例如，全氟聚醚涂层在常温下可耐受5%硫酸1000小时，但在80℃下仅能耐受200小时。

4.  表面缺陷：划痕、边角薄区、气泡、针孔等缺陷是化学侵蚀的优先通道，介质会在缺陷处快速渗透，导致涂层局部脱落，并向周围扩散。

5.  介质协同作用：两种或多种化学介质的协同侵蚀，远强于单一介质。例如，酸碱与氧化剂的混合溶液，会同时破坏涂层的化学键和交联结构，使失效速度加快5-10倍。

五、真实工业案例：失效教训与成功验证

案例1：化工管道阀门涂层失效与整改

某化工企业的硫酸输送管道阀门，最初采用普通氟硅纳米涂层防护，运行3个月后，阀门表面出现大面积起泡、脱落，阀体腐蚀严重。检测发现，涂层固化度仅为78%，且膜厚不均，局部薄区仅0.3μm，硫酸通过针孔渗透进入涂层内部，导致界面结合力丧失。

整改方案：更换为全氟聚醚纳米涂层，严格控制固化度≥95%，膜厚控制在2-3μm，边角区域进行二次补涂。整改后，阀门已连续运行5年，无任何腐蚀迹象，涂层外观和附着力保持完好。

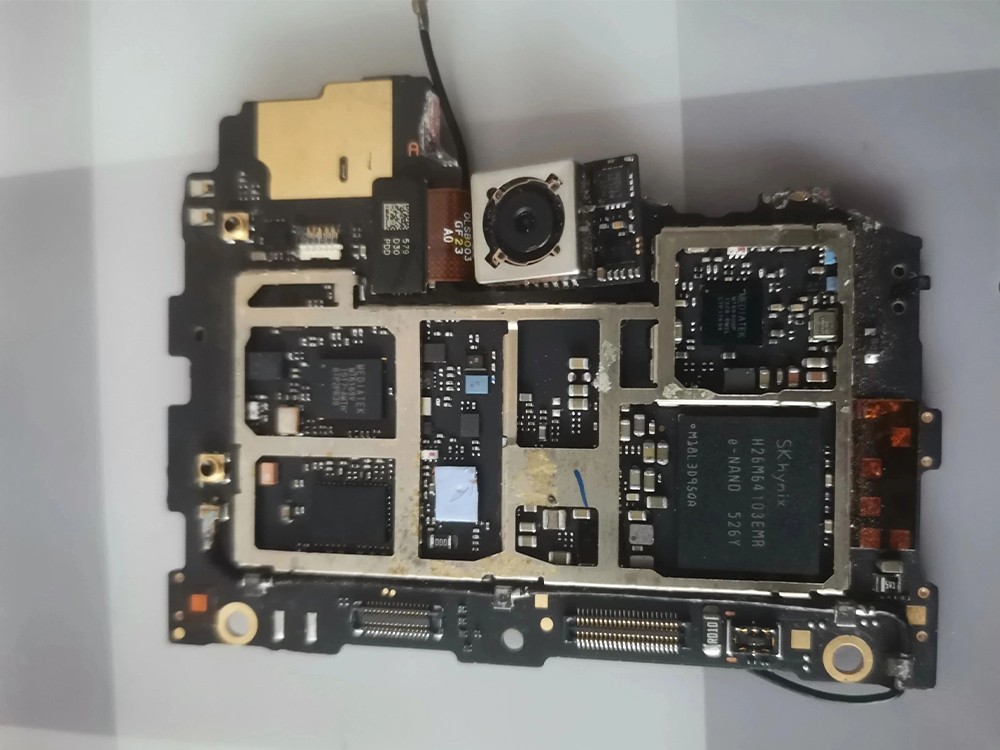

案例2：PCBA产线清洗剂浸泡失效

某电子代工厂的PCBA涂覆纳米防水涂层后，在后续的清洗剂清洗工序中，出现批量涂层脱落现象。失效分析显示，清洗剂为强碱性水基清洗剂，温度为60℃，而选用的普通硅烷涂层耐碱性差，在高温碱性环境下，Si-O键被水解断裂，导致涂层溶解脱落。

整改方案：更换为耐碱性改性氟硅涂层，优化清洗工艺，将清洗剂温度降至40℃。整改后，涂层在清洗剂中浸泡2小时无任何变化，产线合格率提升至100%。

案例3：海上风电塔筒长效防腐

某海上风电塔筒采用陶瓷基纳米复合涂层进行防腐防护，所处环境为高盐雾、高湿度、强紫外线的海洋大气环境。第三方检测显示，涂层经过10000小时中性盐雾测试后，无锈点、无起泡、无脱落，附着力保持0级；实际运行6年，塔筒表面无任何腐蚀痕迹，防护效果远超传统环氧富锌涂层。

案例4：AI服务器氟化液浸没冷却防护

某AI数据中心采用电子氟化液浸没式冷却，PCBA涂覆耐氟化液专用全氟聚醚纳米涂层。连续运行3年后，抽检显示，涂层无溶胀、无软化、无脱落，表面接触角保持在120°以上，绝缘性能和防水性能无明显衰减，完全满足长期运行要求。

六、长期耐化学性的工程保障方案

1.  精准选型是前提：根据接触的化学介质类型、浓度、温度和接触时间，选择对应耐化学等级的涂层。强腐蚀环境优先选全氟聚醚或陶瓷基涂层，常规环境选改性氟硅涂层，温和环境可选派瑞林涂层。

2.  严格施工管控是核心：涂覆前彻底清洁基材，去除油污、锈迹和氧化层，确保表面能达标；严格控制固化参数，保证固化度≥95%；采用自动喷涂工艺，确保膜厚均匀在1-3μm，边角区域进行二次补涂。

3.  加速老化验证是关键：批量应用前，进行模拟工况的加速老化测试，包括盐雾测试、化学介质浸泡测试、冷热循环测试等，验证涂层的长期耐化学性。

4.  定期检测与维护是保障：每年对涂层进行一次全面检测，包括外观检查、附着力测试和膜厚检测；发现局部破损及时修补，避免腐蚀扩散。

七、总结

纳米涂层并非万能的“防腐神器”，其长期耐化学侵蚀性取决于涂层体系选型、施工质量和工况适配性三大核心要素。全氟聚醚和陶瓷基纳米涂层凭借优异的化学键稳定性和致密结构，可长期耐受绝大多数化学介质侵蚀，是强腐蚀环境的首选；改性氟硅涂层则在常规工业环境中具有良好的性价比。

实际应用中，只要通过精准选型、严格施工和定期维护，纳米涂层完全可以实现3-10年的长效化学防护，有效保护设备免受化学介质侵蚀，大幅降低运维成本，延长设备使用寿命。
