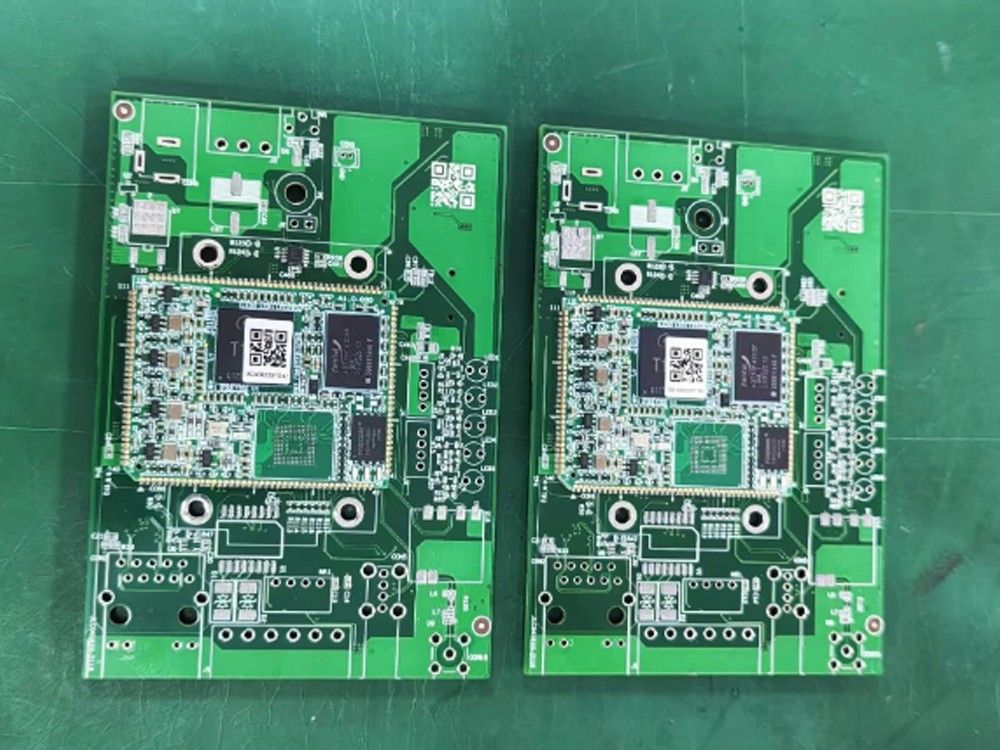

一、核心结论：合格涂层显著提升绝缘，不当施工反而引发失效
纳米防水涂层对PCBA电气绝缘性能的影响不是单向的，而是呈现"合格则大幅提升，不合格则严重恶化"的两极分化特征。
合格的电子级纳米防水涂层，会在PCBA表面形成一层致密、连续、无针孔的绝缘薄膜，将原本绝缘性能不稳定的空气介质替换为高介电强度的有机材料，干态绝缘电阻可提升3-5个数量级，湿态绝缘电阻提升1000倍以上，从根本上解决潮湿、凝露、盐雾环境下的漏电、短路问题。
但如果出现涂层选型错误、膜厚不足、固化不完全、施工环境恶劣这四种情况，涂层不仅无法提升绝缘性能，反而会引入针孔、气泡、残留导电杂质等缺陷，导致绝缘电阻下降、耐压击穿、电化学迁移加速，甚至引发批量烧毁事故。据国内头部电子代工厂2025年统计，约15%的PCBA电气失效与纳米涂层施工不当直接相关。
二、纳米涂层提升绝缘性能的作用机理
PCBA的原始绝缘依赖于线路之间的空气间隙，但空气的介电强度仅为3kV/mm，且极易受湿度、灰尘、盐雾的影响。当相对湿度超过80%时，PCB表面会形成一层导电水膜，表面绝缘电阻（SIR）会从10¹²Ω骤降至10⁶Ω以下，引发严重的漏电和电化学迁移（CAF）。
纳米防水涂层通过三个维度彻底改变PCBA的绝缘特性：
1. 介质替换：用高介电强度的有机涂层替代空气，消除水膜形成的导电通道。主流氟硅涂层的介电强度可达15-25kV/mm，全氟聚醚涂层更是高达25-35kV/mm，是空气的5-10倍。
2. 物理隔绝：形成致密的三维交联网络，孔径小于水分子直径（0.4nm），阻止水汽、盐雾、腐蚀性气体渗透到线路表面。
3. 表面钝化：氟碳链向表面富集，形成超低表面能层，使水无法铺展成连续水膜，即使有水也会以水珠形式滚落，保持表面干燥。
实测对比数据：未涂覆的PCB在85%RH环境下，表面绝缘电阻仅为10⁶Ω；涂覆2μm厚氟硅涂层后，相同环境下绝缘电阻仍保持在10¹¹Ω以上，提升了5个数量级。
三、不同体系纳米涂层的绝缘性能量化对比
不同化学体系的纳米涂层，绝缘性能差异巨大，直接决定其适用场景。以下是第三方实验室按照IPC-TM-650标准实测的核心参数：
| 涂层体系 | 体积电阻率（Ω·cm） | 介电强度（kV/mm） | 双85测试168h后绝缘电阻（Ω） | 湿态耐压保持率 | 适用电压等级 |
| 全氟聚醚(PFPE) | 10¹⁵-10¹⁶ | 25-35 | >10¹¹ | 90%以上 | 10kV以下 |
| 改性氟硅 | 10¹⁴-10¹⁵ | 15-25 | >10¹⁰ | 75-85% | 3kV以下 |
| 派瑞林(Parylene C) | 10¹⁶-10¹⁷ | 20-30 | >10¹² | 95%以上 | 5kV以下 |
| 丙烯酸改性 | 10¹²-10¹³ | 8-15 | >10⁸ | 50-60% | 500V以下 |
| 普通硅烷 | 10¹¹-10¹² | 5-10 | >10⁷ | 30-40% | 220V以下 |
关键差异点：全氟聚醚和派瑞林涂层的湿态绝缘保持率最高，适合汽车电子、新能源等严苛环境；丙烯酸和普通硅烷涂层湿态性能衰减严重，仅适用于消费电子等温和环境。
四、导致绝缘性能恶化的五大核心因素
1. 膜厚不足与针孔缺陷（占比40%）
膜厚是决定绝缘性能的最关键因素，存在明显的阈值效应：
膜厚<0.5μm：无法完全覆盖PCB表面的微观凹凸，存在大量针孔和漏涂点，绝缘性能甚至不如未涂覆的PCB；
膜厚1-3μm：形成连续致密的薄膜，绝缘性能达到最佳；
膜厚>5μm：内应力过大，易产生裂纹和脱落，反而导致绝缘失效。
工厂实测：1μm厚的氟硅涂层，击穿电压约为1.5kV；3μm厚时提升至7.5kV；但当膜厚增加到8μm时，由于裂纹产生，击穿电压反而降至4kV以下。
2. 固化不完全（占比30%）
固化不完全的涂层中含有大量未反应的单体、低聚物和残留溶剂，这些极性物质会显著降低涂层的绝缘电阻，同时在高湿环境下极易吸水，导致绝缘性能急剧下降。
真实案例：某智能插座厂商为赶产能，将UV固化时间从3秒缩短至1.5秒，导致涂层固化度仅为65%。下线检测时干态绝缘电阻合格，但老化72小时后，待机电流从0.5mA飙升至12mA，不良率高达11.3%。根因是残留极性小分子吸湿后形成导电通道，引发微漏电。
3. 涂层选型错误（占比15%）
不同电压等级的PCBA需要匹配对应介电强度的涂层，选型错误会直接导致耐压击穿。
惨痛教训：2024年某国内充电桩厂商的750V直流快充模块，在南方梅雨季节出现批量击穿故障，故障率高达12%。失效分析发现，厂商错误选用了介电强度仅为10kV/mm的普通硅烷涂层，实际平均膜厚仅为0.5μm，击穿电压不足500V，远低于750V的工作电压。
4. 施工环境高湿多尘（占比10%）
在相对湿度>70%的环境下施工，涂层会在固化过程中包裹水汽，形成内部气泡和针孔；空气中的灰尘颗粒会嵌入涂层，成为导电杂质，显著降低绝缘电阻。
实测数据：在85%RH环境下涂覆的涂层，绝缘电阻比在50%RH环境下涂覆的低2-3个数量级，且经过双85测试后，绝缘保持率仅为30%。
5. 杂质污染（占比5%）
PCB表面残留的助焊剂、油污、离子污染物会与涂层发生反应，破坏涂层的致密性，同时在电场作用下发生迁移，形成导电通道。因此，涂覆前必须进行严格的等离子清洗和除油处理。
五、工业级绝缘性能验证标准与方法
为确保纳米涂层的绝缘性能可靠，必须按照行业标准进行全面验证，核心测试项目包括：
1. 干态绝缘电阻测试
标准：IPC-TM-650 2.6.3.1
要求：≥10¹²Ω
意义：评估涂层在干燥环境下的基本绝缘能力。
2. 湿态绝缘电阻测试（MIR）
标准：IPC-TM-650 2.6.3.4
条件：85℃/85%RH，168小时
要求：≥5×10⁸Ω（UT超薄类）、≥5×10⁹Ω（AR类）
意义：评估涂层在高温高湿环境下的长期绝缘可靠性，是最重要的测试项目。
3. 介电强度测试
标准：IPC-TM-650 2.6.3.2
要求：击穿电压≥工作电压的2倍
意义：评估涂层承受高压的极限能力，防止击穿短路。
4. 电化学迁移测试（ECM）
标准：IPC-TM-650 2.6.14.1
条件：85℃/85%RH，偏置电压50V，1000小时
要求：无枝晶生长，绝缘电阻≥10⁸Ω
意义：评估涂层防止线路之间电化学迁移的能力。
六、常见误区澄清
1. 误区1：涂层越厚，绝缘性能越好
错。膜厚超过3μm后，绝缘性能提升有限，但内应力呈线性增长，易产生裂纹和脱落，反而导致绝缘失效。1-3μm是兼顾绝缘性能和可靠性的最佳区间。
2. 误区2：干态绝缘合格就没问题
错。90%以上的绝缘失效都发生在潮湿环境下，湿态绝缘电阻和长期老化性能才是评估涂层可靠性的关键指标。很多涂层干态绝缘电阻很高，但吸湿后会急剧下降。
3. 误区3：所有纳米涂层都具有绝缘性
错。部分功能性纳米涂层（如导热涂层、防静电涂层）添加了金属粉末、碳纳米管等导电填料，不仅不绝缘，反而会降低PCBA的绝缘性能，严禁用于线路防护。
4. 误区4：纳米涂层可以替代结构绝缘
错。纳米涂层是辅助绝缘手段，不能替代PCB基材、阻焊层和绝缘垫片等结构绝缘。对于高压电路，仍需保持足够的电气间隙和爬电距离。
七、工程应用最佳实践
1. 科学选型：
消费电子（220V以下）：选用改性氟硅涂层，膜厚1-2μm；
汽车电子、工业控制（1000V以下）：选用全氟聚醚或派瑞林涂层，膜厚2-3μm；
新能源高压系统（1000V以上）：选用PECVD气相沉积全氟聚醚涂层，膜厚3-5μm。
2. 严格施工管控：
涂覆前必须进行等离子清洗，确保表面能≥60mN/m；
施工环境控制在温度15-30℃、湿度40-60%；
采用自动喷涂设备，将膜厚精准控制在1-3μm；
确保固化完全，UV涂层固化度≥90%，热固化涂层固化度≥95%。
3. 完善检测体系：
每批次涂层进厂进行介电强度和绝缘电阻测试；
生产过程中每班次抽检膜厚和固化度；
成品出厂前进行双85老化测试和绝缘电阻测试。
结论
纳米防水涂层不是简单的"防水膜"，而是PCBA电气绝缘系统的重要组成部分。合格的电子级纳米涂层，通过介质替换、物理隔绝和表面钝化三重作用，能够显著提升PCBA在恶劣环境下的绝缘可靠性；但如果材料选型错误或施工不当，反而会成为电气失效的隐患。
对于电子制造企业而言，在导入纳米防水涂层时，不能只关注防水等级，更要重视涂层的绝缘性能和长期可靠性。通过科学选型、规范施工和严格检测，才能充分发挥纳米涂层的防护价值，同时避免因绝缘失效导致的批量事故。
