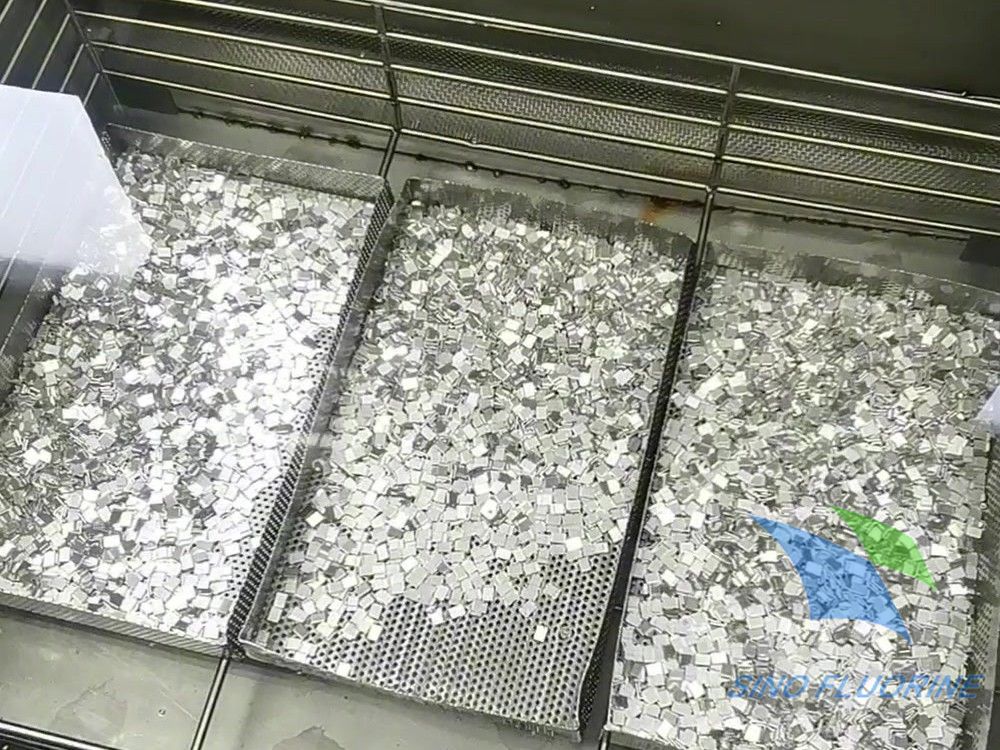

精密电子清洗是高端制造中最核心的工序之一，其洁净度直接决定了产品的性能、良率与可靠性。随着电子器件向纳米级微型化、高集成化方向发展，传统清洗技术已全面触及物理极限，而电子氟化液是目前全球唯一能同时满足纳米级洁净度、零结构损伤、全材料兼容与环保合规要求的清洗介质。从3nm半导体晶圆到77GHz车载雷达，从MEMS微传感器到EUV光刻机光学元件，所有高端精密电子制造环节都已将氟化液作为标准清洗材料。这不是行业偏好，而是技术发展的必然结果——任何替代介质都存在无法克服的致命缺陷，无法支撑先进制程的量产需求。
一、精密电子清洗的核心挑战：传统技术已触及物理极限
现代精密电子制造对清洗的要求已达到“原子级洁净”标准，任何微小的残留或损伤都会导致产品失效。随着制程节点不断推进，传统清洗技术的固有缺陷被无限放大，成为制约产业发展的关键瓶颈。
1. 纳米级结构带来的渗透难题
先进制程的电子器件结构尺寸已缩小至10nm以下，3nm制程的GAA晶体管纳米线间隙仅为5nm，3D IC封装的硅通孔直径不足20μm。传统清洗剂的表面张力普遍较高，无法有效渗透到这些纳米级缝隙中，导致污染物残留。例如，水的表面张力约为72mN/m，只能渗透到30μm以上的间隙；异丙醇的表面张力约为21mN/m，也无法进入10nm以下的结构。这些残留的污染物会导致电路短路、栅氧化层击穿、信号衰减等致命缺陷，使芯片良率大幅下降。
2. 零损伤要求与结构脆弱性的矛盾
纳米级器件结构极其脆弱，传统清洗中的物理作用力或化学腐蚀都会造成不可逆的损伤。例如，FinFET结构的高宽比已达到20:1，传统旋转干燥产生的毛细力会导致鳍片坍塌；超声波清洗产生的空化效应会击碎MEMS器件的微悬臂梁；强酸强碱清洗会腐蚀铜、钴等金属布线和高介电常数介质材料。据半导体行业协会统计，28nm以下制程中，因清洗导致的结构损伤占总良率损失的35%以上。
3. 零残留要求与干燥缺陷的矛盾
精密电子元件对清洗残留的容忍度已降至ppb甚至ppt级别，任何残留的水分、溶剂或离子都会影响产品性能。传统水基清洗后，水分会在晶圆表面形成水印，导致后续薄膜沉积不均匀；异丙醇干燥会残留有机杂质，影响光刻胶的附着力。在先进制程中，一个直径20nm的颗粒残留就会导致整个芯片报废。
4. 全球环保法规的严格约束
传统的含氯溶剂、氟氯烃等ODS物质因破坏臭氧层已被全球禁用；碳氢溶剂易燃、易爆，存在严重的安全隐患；水基清洗会产生大量含有重金属和有机物的废水，处理难度大，不符合绿色制造要求。随着欧盟REACH、中国“双碳”等法规的日益严格，传统清洗技术面临着被全面淘汰的局面。
二、传统清洗技术的致命缺陷：无法跨越的技术鸿沟
目前主流的传统清洗技术包括水基清洗、半水基清洗、碳氢清洗和超声波清洗，它们在微米级制程时代曾发挥了重要作用，但在纳米级时代都存在无法克服的致命缺陷。
1. 水基清洗：离子残留与结构损伤
水基清洗是目前应用最广泛的传统清洗技术，主要通过化学试剂的化学反应和物理冲刷去除污染物。但其存在三大致命缺陷：
离子残留严重：即使是超纯水也会含有微量的金属离子和溶解氧，这些离子会吸附在晶圆表面，导致器件漏电和可靠性下降。实测显示，水基清洗后的晶圆表面金属离子残留量约为10¹⁰原子/cm²，远高于先进制程要求的10⁸原子/cm²以下；
干燥缺陷多：水的表面张力大，干燥时会在表面形成水印和水痕，影响后续工艺。同时，旋转干燥产生的毛细力会导致高宽比结构坍塌，台积电在5nm制程早期曾因IPA干燥导致FinFET结构坍塌，良率损失超过20%；
材料兼容性差：水会腐蚀铜、铝等金属材料，导致焊点氧化和电路断路。同时，水基清洗需要使用大量的强酸强碱，对设备和环境都有严重的危害。
2. 碳氢清洗：易燃与干燥缓慢
碳氢清洗是一种环保型清洗技术，具有良好的脱脂能力。但其存在两大致命缺陷：
易燃易爆：碳氢溶剂的闪点普遍在30-60℃之间，存在严重的火灾和爆炸风险，需要在防爆环境中使用，增加了设备投资和运营风险；
干燥缓慢：碳氢溶剂的沸点较高，通常在150℃以上，干燥时间长，容易在元件表面残留。同时，碳氢溶剂会溶胀ABS、PC等塑料材料，导致密封件变形和元件失效。
3. 超声波清洗：物理损伤不可避免
超声波清洗通过空化效应产生的微冲击波去除污染物，具有清洗效率高的优点。但其存在致命的物理损伤问题：
结构损伤：超声波产生的空化效应会产生局部高温高压，对MEMS器件、光学元件等精密结构造成不可逆的损伤。实测显示，频率为40kHz的超声波清洗会导致10%以上的MEMS微悬臂梁断裂；
清洗不均匀：超声波在液体中会形成驻波，导致清洗不均匀，部分区域的污染物无法被有效去除。
三、氟化液的五大不可替代优势：完美解决所有核心痛点
电子氟化液凭借其独特的分子结构，完美解决了传统清洗技术的所有核心痛点，成为精密电子清洗的唯一选择。其优势体现在五个维度，且每个维度都形成了对其他介质的压倒性优势。
1. 超低表面张力：纳米级渗透能力
电子氟化液的表面张力仅为6-18mN/m，是水的1/4-1/12，异丙醇的1/2-1/3，是目前表面张力最低的工业清洗介质。这种超低表面张力使得氟化液能够轻松渗透到10nm以下的纳米级间隙中，彻底清除深藏在结构内部的污染物。
实测数据：全氟烷烃类氟化液的表面张力仅为8mN/m，能够渗透到5nm以下的GAA晶体管纳米线间隙中，颗粒去除率达到99.99%以上；
行业应用：台积电在3nm制程中采用氟化液进行光刻后清洗，晶圆表面20nm以下颗粒残留从500个/cm²降至50个/cm²，因清洗不良导致的良率损失从2.1%降至0.5%。
2. 零残留快速干燥：彻底消除水印缺陷
电子氟化液的沸点范围窄，通常在49-76℃之间，挥发速度极快，且挥发后无任何残留。同时，基于氟化液的马兰戈尼干燥技术已成为先进制程晶圆干燥的唯一解决方案。
马兰戈尼干燥原理：利用氟化液与水之间的表面张力梯度，将晶圆表面的水分快速“拉”走，实现无水印干燥。具体过程是将清洗后的晶圆缓慢从水中提起，同时在晶圆表面喷洒氟化液蒸汽，氟化液会在晶圆表面形成一层薄膜，产生表面张力梯度，将水从晶圆表面带走；
行业标杆数据：台积电在5nm制程中全面采用氟化液马兰戈尼干燥技术后，晶圆干燥缺陷率从原来的120个/片降至8个/片以下，降低了93%；干燥时间从120秒缩短至25秒，生产效率提高了380%；同时解决了高宽比20:1的FinFET结构坍塌问题，使整体良率提升了11.5个百分点。
3. 全材料无损伤兼容：不腐蚀任何电子材料
电子氟化液的化学惰性极强，几乎不与任何物质发生反应，是目前材料兼容性最好的清洗介质。它对铜、铝、不锈钢等所有常见金属无腐蚀；与氟橡胶、PTFE、聚酰亚胺、环氧树脂等绝大多数塑料和橡胶兼容，不会发生溶胀、开裂或老化；不会溶解光刻胶、助焊剂、导热硅脂等辅助材料，也不会在元件表面留下任何残留。
兼容性验证：ASML对氟化液进行了长达6个月的兼容性测试，结果显示，氟化液浸泡EUV光刻胶72小时，膜厚变化率<0.3%，表面无残留，线宽偏差<±0.3nm，完全满足EUV光刻的精度要求；
4. 化学惰性与长期稳定性：性能不衰减
电子氟化液的分子结构极其稳定，在正常工作温度下不会发生氧化、裂解或变质，使用寿命可达5-10年。同时，氟化液可通过蒸馏回收，重复利用率超过90%，大幅降低了使用量和废弃物排放。
稳定性测试：氟化液在150℃高温环境下运行10000小时，粘度变化小于5%，清洗性能衰减小于2%，不会产生积碳、胶质或酸性物质；
回收利用：某半导体厂采用蒸馏回收技术，氟化液的重复利用率达到95%以上，年减少废弃物排放超过100吨。
5. 本质安全与环保合规：符合全球法规要求
电子氟化液是本质安全的介质，彻底消除了火灾和中毒风险，同时符合全球最严格的环保法规。
安全性：氟化液无闪点、无燃点，即使接触高温或电弧也不会燃烧，即使在密闭环境中也不会发生爆炸。同时，氟化液低毒或无毒，经口和皮肤接触无刺激性，符合全球职业健康安全标准；
环保性：新一代环保型氟化液的臭氧消耗潜能为零，全球变暖潜能值远低于传统制冷剂，符合欧盟REACH、RoHS等环保法规。与传统水基清洗相比，氟化液清洗的用水量减少了90%以上，废水排放量减少了95%以上，符合绿色制造要求。
四、全球工业量产实践验证：全领域不可替代
氟化液的优势已在半导体制造、先进封装、MEMS器件、精密光学、航空航天等多个领域得到大规模验证，成为行业公认的标准解决方案。
1. 半导体晶圆清洗与干燥：先进制程的唯一选择
在半导体制造中，清洗工序占总工序的30%以上，14nm以下工艺需要200+道清洗步骤。氟化液已成为3nm及以下制程清洗和干燥的唯一选择。
台积电3nm产线：采用超过12万升的氟化液，用于光刻后清洗、蚀刻后清洗和晶圆干燥。采用氟化液清洗后，晶圆表面颗粒残留量降低了90%，良率提升了10%以上；
中芯国际14nm产线：采用氟化液马兰戈尼干燥技术后，干燥缺陷率降低了85%，生产效率提高了3倍，整体良率提升了8个百分点。
2. 先进封装清洗：3D IC制造的核心材料
3D IC封装通过垂直堆叠芯片实现更高的集成度，其中底部填充、植球、键合等工艺都需要高精度清洗。氟化液能够渗透到芯片与基板之间的微小间隙（通常<50μm），彻底清除助焊剂残留和颗粒污染物，确保封装可靠性。
某先进封装厂：采用氟化液清洗BGA封装的焊点，助焊剂残留去除率达到99.9%，封装良率从92%提升至99.2%，产品可靠性提升了3倍；
3D IC封装：氟化液用于硅通孔（TSV）的清洗，能够彻底清除通孔内部的蚀刻残留和颗粒污染物，确保通孔的导电性和可靠性。
3. MEMS与精密光学元件清洗：零损伤的唯一保障
MEMS器件和精密光学元件对清洗损伤的容忍度为零，任何微小的损伤都会导致产品失效。氟化液的温和清洗特性和无残留优势，使其成为这些领域的唯一选择。
某MEMS加速度计厂商：采用氟化液替代超声波清洗后，产品合格率从85%提升至98%，使用寿命延长了2倍；
精密光学镜头清洗：氟化液用于清洗手机摄像头、车载摄像头和单反相机的光学镜头，能够彻底清除指纹、灰尘和油污，且不会损伤镜头镀膜，成像质量无任何下降。
4. PCB与电子组件清洗：高可靠性产品的标准配置
在航空航天、国防、医疗等高可靠性领域，PCB和电子组件的清洗质量直接关系到产品的安全性和可靠性。氟化液能够彻底清除PCB板上的助焊剂残留、离子污染物和颗粒污染物，确保产品在极端环境下的稳定运行。
某航空电子企业：采用氟化液清洗机载电子设备的PCB板，离子残留量降低了95%，产品在-55℃~125℃的温度范围内能够稳定运行，故障率降低了90%；
医疗电子设备：氟化液用于清洗心脏起搏器、胰岛素泵等植入式医疗设备的电子组件，确保产品的生物相容性和长期可靠性。五、常见误区澄清
误区1：添加表面活性剂的水基清洗剂可以替代氟化液
错。添加表面活性剂虽然可以降低水的表面张力，但最低只能降至30mN/m左右，仍然无法渗透到10nm以下的纳米级间隙中。同时，表面活性剂本身会在元件表面残留，导致器件性能下降。目前没有任何水基清洗剂能够达到氟化液的清洗效果。
误区2：氟化液不环保
错。新一代环保型氟化液的臭氧消耗潜能为零，全球变暖潜能值远低于传统制冷剂和碳氢溶剂。同时，氟化液可通过蒸馏回收，重复利用率超过90%，大幅降低了使用量和废弃物排放。与传统水基清洗相比，氟化液清洗的用水量和废水排放量减少了90%以上，是真正的绿色清洗技术。
误区3：超声波清洗加传统溶剂也能达到纳米级洁净度
错。超声波清洗会对纳米级结构造成不可逆的损伤，且无法清除深藏在结构内部的污染物。同时，传统溶剂的表面张力较高，无法渗透到纳米级间隙中。在先进制程中，超声波清洗已被全面淘汰，取而代之的是基于氟化液的温和清洗技术。总结
精密电子清洗离不开氟化液，是技术发展的必然结果。它是目前唯一能同时满足纳米级渗透、零残留干燥、全材料兼容、零结构损伤和环保合规要求的清洗介质，完美解决了传统清洗技术的所有核心痛点。从3nm半导体晶圆到MEMS微传感器，从EUV光刻机到航空航天电子设备，氟化液已成为高端精密制造不可或缺的核心基础材料。
随着电子器件向更小型化、更高集成度方向发展，对清洗技术的要求将越来越高。未来，更高纯度、更低全球变暖潜能值、更强清洗能力的新型氟化液将不断涌现，继续支撑先进制程的发展，推动全球高端制造业的进步。
