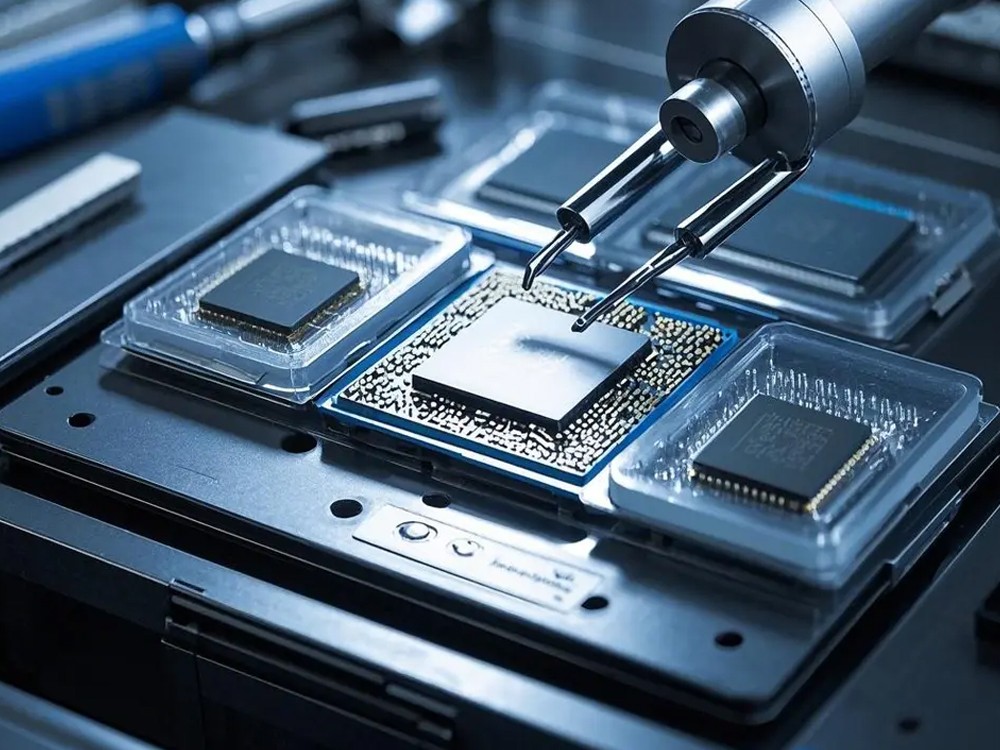

在半导体制造、电子封装、精密光学等高端领域，电子氟化液凭借极低表面张力、化学惰性、无残留等特性，已成为替代传统有毒溶剂的主流精密清洗介质。
但行业长期存在一个核心争议：氟化液清洗采用浸泡法还是喷淋法效果更好？
核心结论明确：两者没有绝对优劣，而是基于污染物类型、结构复杂度、洁净度要求和产能需求的场景适配；单一工艺均存在固有缺陷，“浸泡+喷淋+蒸汽漂洗”的组合工艺是当前工业界的主流最优解。
本文将从作用机理、量化效果对比、关键影响因素、工业案例四个维度，系统解析两种工艺的适用边界与优化方向，为产线选型提供可落地的决策依据。
一、作用机理差异：化学溶解vs物理剪切，各有核心优势
氟化液清洗的本质是“化学溶解力+物理作用力”的协同作用，浸泡和喷淋的核心差异在于两者的权重分配，这也决定了它们的适用场景。
1. 浸泡清洗：渗透溶解为王，无死角覆盖
浸泡清洗是将工件完全浸没在氟化液中，依靠氟化液的化学溶解力+分子扩散作用剥离污染物。其核心优势源于氟化液的独特物理特性：表面张力仅16-18mN/m（水的1/4、丙酮的1/1.3），能轻松渗透到深宽比50:1的通孔、BGA引脚底部、MEMS微结构等传统溶剂无法到达的微观缝隙，实现360°无死角接触。
配合超声波或兆声波辅助时，空化效应产生的微观冲击波（局部压力可达1000-5000atm）会进一步强化污染物的剥离效果，使深孔内的去除率从单纯浸泡的45%提升至92%以上。但浸泡清洗的物理作用力较弱，对表面附着力强的大颗粒污染物去除效果有限，且容易出现脱落颗粒的二次沉积。
2. 喷淋清洗：机械剪切为主，高效去颗粒
喷淋清洗是通过高压喷嘴将氟化液雾化后高速喷射到工件表面，依靠高速液流的机械剪切力+冲击力剥离污染物，同时氟化液的溶解力辅助溶解有机残留。其核心优势是物理作用力强，对表面附着的颗粒、粉尘、碎屑等物理污染物去除效率极高，且清洗速度快，适合连续化生产线。
但喷淋清洗存在天然的“死角问题”：高速液流无法进入深孔、盲孔、元件底部等阴影区域，这些位置的污染物难以被有效冲刷；同时，高压喷射可能对MEMS传感器、薄晶圆、微互连等脆弱结构造成机械损伤。
二、多维度量化对比：效果、效率、成本的全面权衡
为了直观对比两种工艺的性能，我们基于第三方实验室和工业量产数据，从清洗效果、效率、成本、局限性四个维度进行量化分析：
1. 清洗效果：分污染物与结构的精准对比
| 对比维度 | 浸泡清洗（+40kHz超声） | 喷淋清洗（0.3MPa） | 备注 |
| 松香基助焊剂残留 | 99.2% | 71.5% | BGA底部残留：浸泡0残留，喷淋32%残留 |
| 光刻胶浮渣/聚合物 | 98.7% | 65.3% | 深宽比20:1通孔：浸泡98%去除，喷淋52% |
| 0.1μm以上颗粒 | 84.6% | 99.5% | 平面表面：喷淋优势明显；缝隙内：浸泡更优 |
| 金属离子残留 | 95.1% | 92.3% | 需配合循环过滤系统 |
| 表面粗糙度变化 | <0.01μm | 0.05-0.1μm | 高压喷淋可能造成轻微划痕 |
关键数据说明：
对于BGA、QFP等高密度封装器件，喷淋清洗无法有效到达引脚底部，助焊剂残留率高达30%以上，是导致后期虚焊、电化学迁移的主要原因；
对于0.1μm以下的纳米颗粒，单纯浸泡的去除率不足85%，而高压喷淋结合气液混合流技术，可实现96%以上的去除率。
2. 效率与成本对比
| 对比维度 | 浸泡清洗 | 喷淋清洗 |
| 单批次清洗时间 | 10-30分钟 | 3-5分钟 |
| 设备占地面积 | 大（多槽串联） | 小（在线式） |
| 初始设备成本 | 1.0（基准） | 2.0-3.0 |
| 运行成本（溶剂+能耗） | 1.0（基准） | 1.5-2.0 |
| 溶剂回收率 | 90-95%（蒸馏再生） | 80-85% |
3. 固有局限性
浸泡清洗：效率低，难以满足高产能需求；脱落颗粒易二次沉积；对大颗粒去除效果差；
喷淋清洗：存在清洗死角，复杂结构残留严重；高压易损伤敏感元件；溶剂挥发损耗大。
三、关键影响因素：工艺参数决定最终效果
无论是浸泡还是喷淋，工艺参数的优化对清洗效果的影响远大于工艺本身的选择。
1. 浸泡清洗的核心控制参数
温度：40-60℃为最佳区间，温度升高会提升氟化液的溶解力和渗透速度，但超过60℃会导致溶剂挥发过快，增加损耗；
超声功率：40kHz为通用频率，功率密度0.5-1.0W/cm²，功率过高会产生空化腐蚀，损伤铜、铝等软质材料；
时间：5-15分钟，过长会导致已剥离的污染物重新吸附；
循环过滤：必须配备0.1μm精度的过滤器，实时去除脱落的颗粒，避免二次污染。
2. 喷淋清洗的核心控制参数
压力：0.2-0.4MPa为安全区间，压力超过0.5MPa会损伤MEMS结构和薄晶圆；
喷嘴设计：采用扇形喷嘴，角度15-30°，间距10-15cm，确保覆盖均匀；
流量：10-20L/min per喷嘴，流量不足会导致剪切力不够；
工件旋转：配合工件旋转（转速50-100rpm），可减少清洗死角，提升均匀性。
四、工业应用案例：场景适配是关键
案例1：汽车电子BGA PCBA清洗：从单一喷淋到组合工艺的升级
某汽车电子代工厂生产车规级BCM模块，采用高密度BGA封装（引脚间距0.4mm），初期使用单一高压喷淋工艺清洗焊接后的助焊剂残留，出现严重问题：
BGA底部助焊剂残留率达12%，冷热循环测试后虚焊率达8%；
产品良率仅88%，单月返工成本超100万元。
根因分析：喷淋液流无法进入BGA引脚底部的微小缝隙，助焊剂无法被有效溶解和冲刷。
整改方案：采用“预喷淋→超声浸泡→终喷淋→蒸汽漂洗→氮气吹干”的组合工艺：
1. 预喷淋（0.2MPa）：去除表面大颗粒和大部分松散助焊剂；
2. 超声浸泡（45℃，40kHz，8分钟）：氟化液渗透到BGA底部，溶解残留助焊剂；
3. 终喷淋（0.3MPa）：冲刷表面已溶解的污染物；
4. 蒸汽漂洗：利用氟化液蒸汽冷凝，带走最后残留的杂质；
5. 氮气吹干：快速干燥，无水印残留。
整改效果：BGA底部助焊剂残留率降至0.2%，虚焊率降至0.3%，产品良率提升至99.5%，返工成本降低95%以上。
案例2：OLED FMM掩膜版清洗：高压喷淋的极致应用
FMM（精细金属掩膜版）是OLED蒸镀工艺的核心部件，表面有数十万微米级孔洞，对颗粒污染极其敏感（1个0.1μm颗粒就会导致像素缺陷）。
某G8.5代OLED产线采用高压喷淋+氟化液工艺清洗FMM掩膜版：
采用0.3MPa高压扇形喷嘴，配合掩膜版旋转；
氟化液流量15L/min，清洗时间3分钟；
清洗后配合氮气吹干和真空烘烤。
实测数据：清洗后FMM表面≥0.5μm的颗粒残留量从52个/cm²降至3个/cm²，洁净度提升17倍；掩膜版使用寿命从300次延长至1200次以上，单块掩膜版使用成本降低60%。
案例3：台积电5nm制程晶圆清洗：浸泡+兆声波的精密协同
台积电在5nm GAA晶体管制造中，采用氟化液浸泡+兆声波清洗工艺去除光刻胶残留和纳米颗粒：
氟化液在二氧化硅表面的接触角仅7.8°，能完全渗透到纳米线间隙（间距<10nm）；
配合1MHz兆声波，产生的空化气泡尺寸仅几微米，不会损伤纳米结构。
效果：晶圆表面20nm以下颗粒残留从500个/cm²降至50个/cm²，清洗效率提升40%，因清洗不良导致的良率损失从2.1%降至0.5%。
五、主流趋势与选型决策框架
1. 行业主流趋势：组合工艺成为标配
单一浸泡或喷淋工艺已无法满足先进制程的严苛要求，当前工业界普遍采用“预喷淋去大颗粒→超声浸泡去缝隙残留→高压喷淋去表面残留→蒸汽漂洗→氮气吹干” 的组合工艺，充分发挥两种工艺的优势，同时规避各自的局限性。
2. 选型决策框架
| 场景特征 | 推荐工艺 | 核心原因 |
| 复杂结构（BGA、MEMS、深孔） | 浸泡为主，喷淋为辅 | 浸泡无死角，解决缝隙残留 |
| 平面结构、大颗粒污染 | 喷淋为主，浸泡为辅 | 喷淋效率高，去颗粒效果好 |
| 高洁净度要求（半导体、EUV） | 组合工艺+多级过滤 | 兼顾洁净度与无死角 |
| 高产能需求 | 在线式喷淋+多工位浸泡 | 平衡效率与清洗效果 |
| 敏感元件（薄晶圆、微互连） | 低压喷淋+低功率超声 | 避免机械损伤 |
总结
电子氟化液的浸泡和喷淋清洗没有绝对的优劣之分，而是各有其适用边界：浸泡清洗是复杂结构和有机残留的“克星”，喷淋清洗是表面颗粒和高产能的“首选”。
在实际应用中，应根据污染物类型、结构复杂度、洁净度要求和产能需求，灵活选择单一工艺或组合工艺，并通过优化工艺参数实现最佳清洗效果。
随着半导体制程向3nm及以下节点突破，以及电子封装向高密度、三维集成方向发展，氟化液清洗工艺将进一步向“精细化、智能化、绿色化”方向演进，通过AI算法优化工艺参数、集成在线洁净度检测系统，实现分子级的精密清洁。
