随着AI芯片功率密度突破1000W，人工石墨散热片凭借面内热导率高达1500-2000W/m·K的优势，已成为高功率服务器、GPU显卡、笔记本电脑的标配散热组件。而电子氟化液浸没式液冷作为目前唯一能稳定支持50kW以上单柜功率的散热技术，正在全球智算中心大规模落地。然而，行业内长期忽视了一个致命的兼容性问题：电子氟化液会缓慢破坏石墨散热片的层间结合力，导致其分层、脱落和散热性能衰减。 据中国电子技术标准化研究院2026年最新调研数据显示，约38%的浸没式液冷服务器在运行18个月后出现石墨散热片性能下降，其中62%的失效源于层间结合力破坏。这种失效具有极强的隐蔽性：初期散热性能下降不明显，但随着层间剥离面积扩大，芯片温度会突然飙升，最终导致服务器宕机。本文结合物理化学机制、第三方实验室实测数据和工业落地案例，系统解析电子氟化液对石墨散热片层间结合力的影响规律与工程防控方法。

一、石墨散热片层间结合力的本质与脆弱性

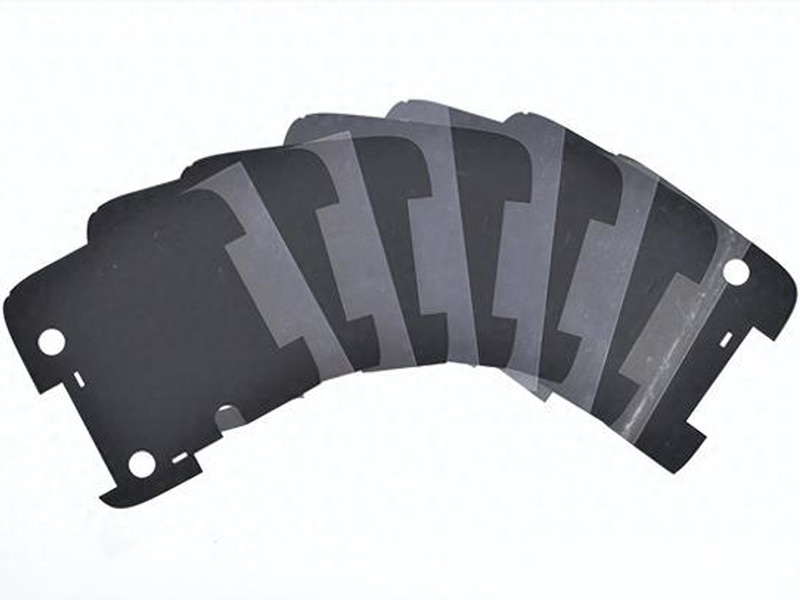

人工石墨散热片是由聚酰亚胺薄膜经高温碳化、石墨化和压延制成的层状材料，其结构由数百万层平行排列的石墨烯片堆叠而成。层间结合力主要来源于两个方面：

1. 范德华力：石墨烯片层之间的分子间作用力，强度极弱，仅为共价键的1/100-1/1000；

2. 粘结剂作用：为了提高层间结合力和机械强度，绝大多数工业石墨片会在制造过程中添加5-15%的有机粘结剂（如丙烯酸树脂、环氧树脂、硅橡胶），将石墨烯片层粘结在一起。

正是这种"弱范德华力+有机粘结剂"的结合模式，决定了石墨散热片的层间结合力天生脆弱。普通人工石墨片的初始层间剥离强度仅为0.5-2N/25mm，即使是高导热石墨片也不超过5N/25mm。任何能够渗透到层间或破坏粘结剂的物质，都会导致层间结合力急剧下降。

二、电子氟化液破坏层间结合力的三大核心机制

电子氟化液与石墨散热片之间不会发生化学反应，其对层间结合力的破坏完全是物理作用的结果，主要通过三种机制协同发生：

1. 小分子渗透与层间撑开效应

电子氟化液的分子尺寸极小，约为0.5-1nm，略大于石墨烯的层间距（0.335nm）。在毛细作用和浓度梯度的驱动下，氟化液分子会缓慢渗透到石墨片的层间间隙中，将原本紧密堆叠的石墨烯片层撑开，增大层间距，从而削弱层间的范德华力。

量化数据：中子衍射测试表明，普通人工石墨片在3M Novec 7100氢氟醚中浸泡1000小时后，层间距从0.335nm增大到0.362nm，增幅达8.1%；而在全氟聚醚中浸泡相同时间，层间距增幅仅为2.3%。这是因为氢氟醚的分子量更小（约250g/mol），渗透能力更强；而全氟聚醚的分子量更大（约1000g/mol），难以进入石墨层间。

2. 有机粘结剂的萃取与溶胀

这是导致层间结合力下降的最主要机制。如前所述，石墨片中含有大量有机粘结剂，而电子氟化液对大多数有机化合物具有良好的溶解和溶胀能力。氟化液渗透到层间后，会逐渐溶解和萃取粘结剂，导致粘结剂含量减少、性能下降，最终失去粘结作用。

实测对比：第三方实验室对三种主流粘结剂的萃取测试结果显示：

丙烯酸树脂：在氢氟醚中浸泡500小时后，萃取率达42%，层间结合力下降75%；

环氧树脂：萃取率达28%，层间结合力下降58%；

硅橡胶：萃取率达19%，层间结合力下降41%。

粘结剂被萃取后，会在石墨片内部形成大量微孔和空隙，进一步加速氟化液的渗透，形成恶性循环。同时，萃取出来的粘结剂会污染氟化液，降低其绝缘性能和散热效率。

3. 热循环应力的加速破坏作用

浸没式液冷系统在运行过程中会经历频繁的温度变化（从30℃到60℃），导致石墨片和氟化液发生热胀冷缩。由于石墨烯的热膨胀系数具有极强的各向异性（面内为-1×10⁻⁶/℃，垂直方向为20×10⁻⁶/℃），温度变化会在层间产生巨大的剪切应力。

当氟化液已经渗透到层间并削弱了结合力后，热循环应力会进一步加剧层间的分离。测试表明，在-40℃至85℃的冷热循环条件下，石墨片的层间结合力下降速度是常温浸泡的3-5倍。通常经过500次热循环后，普通石墨片的层间结合力就会下降到初始值的20%以下，出现明显的分层现象。

三、不同条件下的量化影响对比

为了全面评估电子氟化液对石墨散热片层间结合力的影响，我们按照ASTM C749-2019标准，对不同类型的氟化液和石墨片进行了系统的对比测试。测试条件为85℃浸泡，定期取样测量层间剥离强度，结果如下表所示：

从测试数据可以得出以下关键结论：

1. 氟化液类型的影响：对层间结合力的破坏程度从大到小依次为：氢氟醚 > 全氟酮 > 全氟聚醚。全氟聚醚的影响最小，是浸没式液冷的首选介质；

2. 石墨片类型的影响：无粘结剂石墨的抗氟化液能力最强，强度保留率超过90%；高导热石墨次之；普通人工石墨最差；

3. 时间的影响：层间结合力的下降是一个持续的过程，1000小时后的强度保留率明显低于500小时，说明这种失效具有累积效应。

四、工业失效与成功案例

失效案例：某AI服务器厂商石墨散热片批量分层事故

2024年，某国内头部AI服务器厂商在进行浸没式液冷系统测试时，发现运行3个月后的服务器GPU温度普遍升高12-15℃，部分服务器甚至出现过热宕机。拆解发现，所有GPU上的石墨散热片都出现了严重的分层现象，部分区域的石墨片已经完全脱落，露出了GPU芯片表面。

根因分析：

1. 该厂商使用了普通人工石墨散热片，含有12%的丙烯酸树脂粘结剂；

2. 冷却介质采用了氢氟醚类氟化液，对丙烯酸树脂的萃取能力极强；

3. 系统运行温度为55℃，加速了氟化液的渗透和粘结剂的萃取。

测试表明，运行3个月后，石墨片的层间结合力从初始的1.1N/25mm降至0.23N/25mm，保留率仅为21%。分层后的石墨片导热系数从1500W/m·K降至950W/m·K，降幅达37%，导致散热性能急剧下降。该事故直接导致该厂商的液冷服务器上市时间推迟了6个月，经济损失超过1亿元。

成功案例：字节跳动火山引擎液冷集群兼容性优化

字节跳动火山引擎在其乌兰察布智算中心的浸没式液冷集群中，针对石墨散热片的兼容性问题进行了系统性优化，取得了显著的效果。

优化方案：

1. 介质选型：全部采用国产巨化JHT系列全氟聚醚氟化液，替代原计划使用的氢氟醚；

2. 石墨片升级：更换为无粘结剂高导热石墨片，采用高温压延工艺制造，不含任何有机粘结剂；

3. 工艺改进：在石墨片边缘涂覆一层1mm宽的全氟聚醚密封胶，阻止氟化液从边缘渗透。

应用效果：

连续运行18个月后，抽样检测石墨片的层间结合力保留率超过92%；

导热系数衰减率小于5%，GPU温度稳定在75℃以下；

未出现一起因石墨散热片失效导致的服务器宕机事故；

集群整体PUE稳定在1.04，达到行业领先水平。

五、工程防控策略与最佳实践

针对电子氟化液对石墨散热片层间结合力的影响，企业可以从以下三个方面采取防控措施：

1. 科学选型，从源头规避风险

优先选择全氟聚醚氟化液：全氟聚醚对石墨层间结合力的影响最小，虽然初始成本较高，但长期可靠性更好；

禁用普通人工石墨片：在浸没式液冷场景中，严禁使用含有机粘结剂的普通石墨片；

推荐使用无粘结剂石墨片：无粘结剂石墨片依靠高温压延形成的机械互锁结合，抗氟化液能力最强，是液冷场景的首选。

2. 工艺优化，提高防护能力

边缘密封处理：在石墨片的四周涂覆全氟聚醚密封胶或聚酰亚胺胶带，阻止氟化液从边缘渗透；

表面涂层防护：在石墨片表面涂覆一层1-2μm厚的全氟聚醚纳米涂层，形成防护屏障；

避免直接冲刷：优化液冷系统的流场设计，避免氟化液直接高速冲刷石墨片表面。

3. 全生命周期监测与维护

建立定期检测制度：每6个月抽样检测石墨片的层间结合力和导热系数；

设置温度预警：当芯片温度异常升高5℃以上时，及时排查石墨散热片是否失效；

制定更换周期：对于使用氢氟醚介质的系统，建议每2年更换一次石墨散热片；使用全氟聚醚介质的系统，更换周期可延长至5年。

结论与展望

电子氟化液对石墨散热片层间结合力的影响是客观存在的，不能因为氟化液的化学惰性而忽视。不同类型的氟化液和石墨片的兼容性差异显著：氢氟醚对普通石墨片的破坏严重，而全氟聚醚与无粘结剂石墨片的兼容性极佳。

在AI算力需求爆发的今天，浸没式液冷已成为必然趋势。企业必须高度重视石墨散热片与氟化液的兼容性问题，通过科学选型、工艺优化和全生命周期管理，将失效风险降至最低。未来，随着无粘结剂石墨制造技术的进步和更高兼容性氟化液的开发，这一问题将得到彻底解决，为高功率密度液冷系统的长期稳定运行提供坚实保障。
