Fluere D3全套性能测试方法、评级判定标准以及适用应用领域。

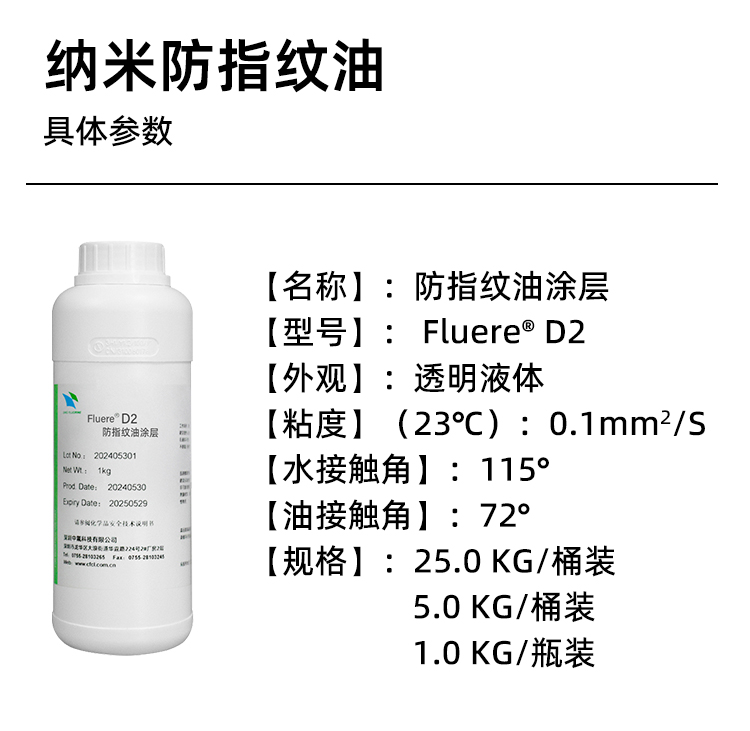

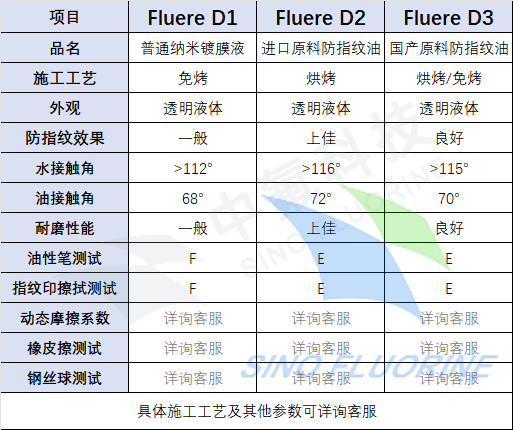

| 参数 | 数值 |
| 外观 | 透明液体 |
| 粘度(25℃) | < 1 mm2/S |

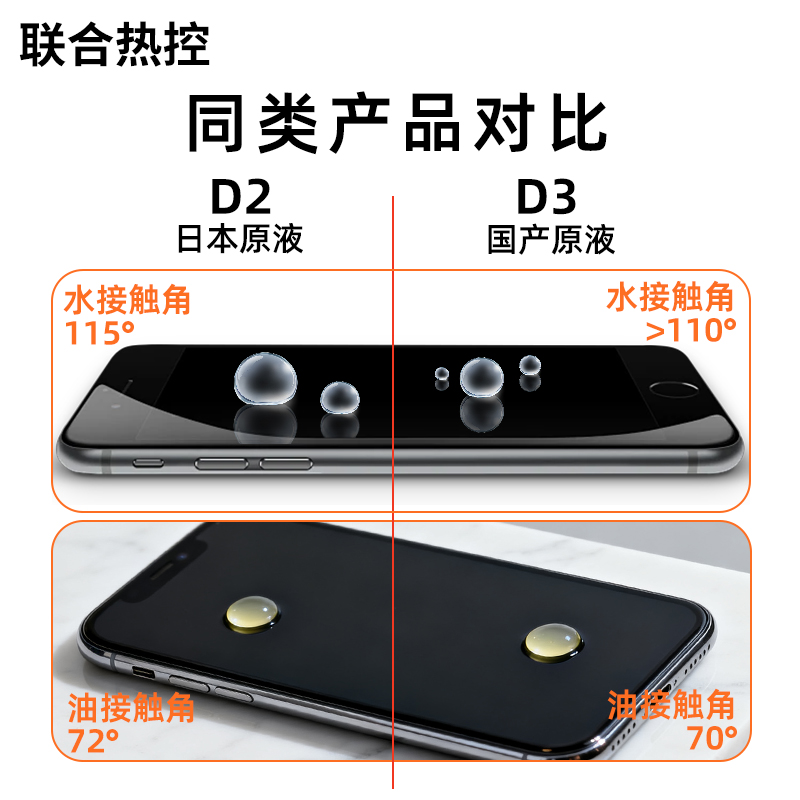

| 固体含量 水接触角 | < 0.5% >110° |
| 油接触角 | 70° |
| 滑落角 | 2° |
| 拉拔力 19mm | 0.05N |
| 油性笔测试 | E |
| 指纹印擦拭测试 | E |
| 动态摩擦系数 | 0.02 |
| 橡皮擦测试 | 108° |
| 钢丝球测试 | 105° |

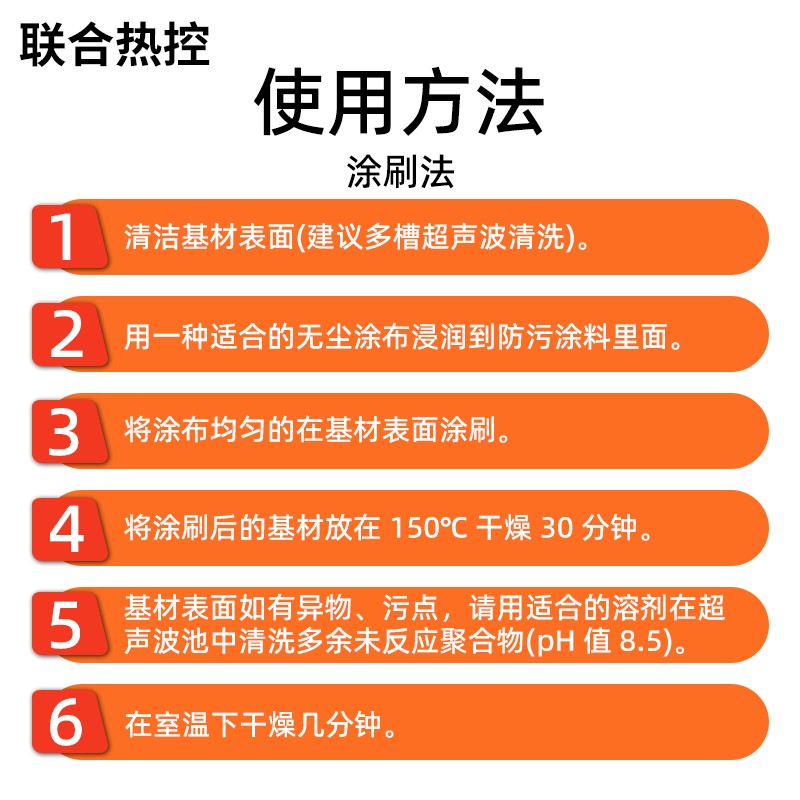

文档一共规定 8 项测试,分别是接触角、滑落角、胶带剥离力、油性笔防污、指纹易擦除、动态摩擦系数、棉花耐磨擦拭、钢丝绒耐磨测试,每项的样品处理、耗材、负载、速度、判定规则如下:
接触角将 2μL 测试液滴在水平放置的涂层样板表面,测量切向接触角,用于表征涂层疏水疏油基础性能。
滑落角滴加 7μL 测试液于水平涂层样板,逐步倾斜样板,记录液滴开始滑落的最小倾斜角度。滑落角越小,涂层疏液性能越好。
剥离断力(胶带附着力测试)
测试耗材:日东电工 No.31B 胶带,宽度 19 mm;
预处理:胶带以 20g/cm 压力贴合样板,静置 24 小时;
测试条件:180° 剥离,剥离速度 300 mm/min; 用来评价 AF 涂层与基材之间的附着强度。
防污‑油性笔测试(HI‑MAKER 油性笔)在涂层样板表面画油性笔迹,观察油墨排斥情况,分为 4 级:
E:油墨快速被排斥(最优)
F:油墨可以被排斥
G:油墨部分排斥
NG:完全不排斥油墨(不合格)
防污‑指纹易擦除测试在样板表面留下指纹,使用日本制纸 Crecia K‑DRY 132‑S 干纸巾擦拭指纹,按擦拭难易评级:
E:擦拭 2 次即可完全清除指纹(最优)
F:擦拭 3‑5 次可以清除指纹
G:指纹无法彻底擦干净
NG:指纹完全擦除不掉(不合格)
动态摩擦系数测试
摩擦介质:朝日化成 BEMCOT 无纺布无尘布,尺寸 10 mm×30 mm
负载:100 g
擦拭速度:500 mm/min 用于表征涂层表面滑爽手感,摩擦系数越低手感越顺滑。
棉花擦耐磨测试属于高负荷耐久测试:
摩擦介质:BEMCOT 无纺布无尘布,10 mm×30 mm
负载:2 kg
擦拭速度:1800 mm/min
循环次数:30000 次 测试完成后复测水接触角,用来评判涂层长期耐磨耐久能力。
钢丝绒擦拭试验
耗材:#0000 BONSTAR 钢丝绒,头直径 12 mm
负载:1 kg
擦拭速度:1800 mm/min
循环次数:3000 次 耐磨结束后检测水接触角,评估涂层抗刮耐磨性能。
说明:耐磨测试均以耐磨后水接触角衰减程度作为评判依据,接触角下降越少代表涂层耐久性越好。
适用基材:玻璃、塑料、金属、薄膜类基材;
典型应用场景
平板显示器
电子设备触摸屏
厨卫玻璃装饰面板
手机零部件
出品方:深圳中氟科技有限公司
联系电话:+86 13077870555
该套测试是国内氟硅 AF 涂层行业一套完整的企业内部测试标准,覆盖基础表面性能、附着力、防污指纹、手感、两大耐磨体系(无纺布 3 万次重负载、钢丝绒 3000 次);
指纹、油性笔采用 E/F/G/NG 四级评价,E 等级为产品理想目标;
棉花擦 2kg@30000 次属于严苛耐久条件,多用于高端消费电子 AF 涂层验收。
在线咨询
